Toshiba má 14,6Mpix senzor s BSI technológiou

BSI (Backside illumination) síce nie je žiadnou novinkou, no konečne sa začínajú objavovať reálne produkty s týmito senzormi - napríklad od Toshib-y pre mobilné telefóny. Výhodou je vyššia kvalita pri znižujúcej sa veľkosti a náraste rozlíšenia.V dnešných fotoaparátoch v mobilných telefónoch a iných "mini" zariadeniach sa naráža na jeden zásadný problém - znižovať veľkosť a zvyšovať rozlíšenie sa dá zmenšovaním veľkosti pixlov, no tým začína aj klesať kvalita snímaných obrazov. Riešením problému je už viac ako 20 rokov študovaná technológia BSI - Backside Illumination.

Princíp tejto technolóogie CMOS senzorov by sa dal opísať aj ako otočenie tradičného senzora hore hlavou.

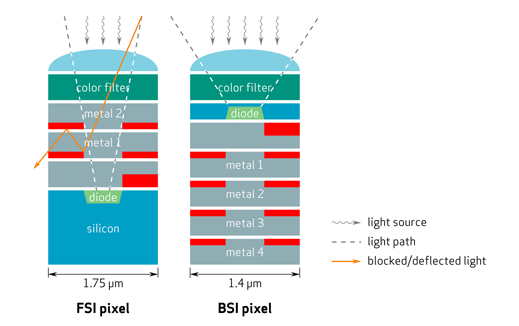

Bežný senzor sa skladá z mikro optiky, farebného filtra, niekoľkých metalických vrstiev spojov a až pod týmto všetkým je na polovodičovom substráte samotný detekčný prvok (dióda). Technológia BSI presúva všetky metalické vrstvy pod túto diódu, čím ju posúva bližšie k zdroju svetla a odbúrava problémy s prekážkami svetla v podobe metalických prepojení. Výsledok? Lepšia absorbcia svetla, jasnejšie zábery a menší šum v snímkach.



Ako prvá prišla na komerčný trh s týmto riešením firma OmniVision, dnes s maximom na 8Mpix rozlíšení. Podobne aj Sony dávnejšie predstavila 5Mpix senzor s BSI technológiou.

Firma Toshiba dnes predstavila ďalšiu novinku založenú na BSI technológii - 14,6Mpix senzory s veľkosťou pixlov 1,4 mikrometra určené pre mobilné telefóny. Senzory budú vyrábané v počte 500 000 za mesiac na 300mm waferoch s 65nm výrobným procesom, no zariadenia vybavené takýmito novinkami uvidíme asi najskôr až v druhej polovici budúceho roka.



Zdroj: Toshiba, OmniVision
