Antec 750 EarthWatts – nie vždy sa zdroj vydarí

V redakcii sa nám ohriala už dvojica zdrojov od Enermaxu. Do poľa zrecenzovaných sa tentokrát zapojí Antec.

Antec 750 EarthWatts - Úvod, Špecifikácie

Táto americká firma sa venuje výrobe a vývoju PC komponentov, ako aj príslušenstva k osobnému počítaču. Do ich portfólia zapadajú jak počítačové skrinky, tak zdroje, chladiče, či rôzne príslušenstvo. Ich skrinky a zdroje patria k známejším výrobkom na našom trhu.

Po pomerne krátkej komunikácii s obchodným zastupiteľstvom Antecu sme sa dohodli na zapožičaní dvojice zdrojov s výkonom 750W. Prvý z nich vsádza na „zelenú“ kartu jak špecifikáciami, tak prevedením, ba dokonca aj názvom samotného produktu. A práve Antec 750 EarthWatts je produkt, ktorému sa budem venovať v dnešnej recenzii.

Technické parametre

V tejto sekcii si predstavíme zdroj po technickej stránke. To, čo je úloha zdroja v PC, nemusím snáď vysvetľovať, no opakovanie je matkou múdrosti.

Počítačový zdroj slúži na transformáciu sieťového napätia (u nás 230V) na napätia používané na napájanie komponentov v PC. Nedochádza len k transformácii samotného napätia, ale aj premene striedavého napätia a prúdu na jednosmerné veličiny za pomoci usmerňovacích prvkov. Pri získanie maximálne lineárneho výstupu sa do zdroja zaraďujú rôzne filtračné prvky, ktoré sa starajú o čo možno najhladší priebeh napätia a prúdu na výstupe.

Ako som už spomenul, Antec v sérii EarthWatts chce vyniknúť najmä účinnosťou. Na webovej stránke výrobcu sa dozvedáme, že rada EarthWatts patrí k najšetrnejším zdrojom voči životnému prostrediu. Sľubuje vysokú efektivitu pri dodávke plných 750W. Tie dokáže dodávať podľa výrobcu nepretržite. Pomerne silné slová, no takýto marketing je pomerne bežný.

Poďme sa pozrieť na tabuľku, ktorá sumarizuje vstupné a výstupné parametre zdroja.

Vstup

V podstate tradičné parametre. Vstupné napätie v rozmedzí 100 až 240 V s toleranciou 10% umožní použiť zdroj na napájanie počítačovej zostavy z akejkoľvek dostupnej siete na celej Zemi. Uvedená je samozrejme aj samotná účinnosť zdroja, ktorá nepochybne patrí k dôležitým parametrom každého transformačného prístroja. Viac ako 88% je pomerne slušná hodnota. Zdroju bol udelený certifikát 80+ Bronze.

Výstup

Podstatnejšiu časť špecifikácie tvorí tabuľka výstupných hodnôt. Tá prezrádza maximálne prúdové odbery pre jednotlivé vetvy. Zdroj ponúka celkovo dve +12V vetvy, ktoré možno zaťažiť každú samostatne po 40A. Za pomerne vysokú hodnotu na jednu vetvu vďačíme pravdepodobne nemodulárnemu prevedeniu. Maximum pre +5V je stanovené na 25A, pri 3,3V si musíme vystačiť s 25A.

Netreba však zabúdať na maximá v rámci kombinovanej záťaže. Pre všetky 12V vetvy platí maximum 62,5A, a teda plných 750W. Pre +3,3V spolu s +5V zasa platí maximálny kombinovaný výstup 150W.

Špecifikácie

V podstate nič neobvyklé. Na druhú stranu, zdroj implementuje všetko, čo treba. Zamrzí absencia modulárnej kabeláže. Takáto spleť sa v skrini len tak neskryje.

Antec 750 EarthWatts - Balenie, Kabeláž

Antec je zelený aj balením. Obal je jednoduchý a kombinuje potlačený papier s kartónovou vložkou, ktorú nájdeme po okrajoch zdroja. Tá ho upevňuje v samotnom balení. Prevedenie balenia mi pripomína balenie vajíčok do vložiek tak, ako to robia všade na svete.

Zo škatule vytiahnete v podstate len zdroj, napájací kábel a nejakú tú literatúru. Nič iné nie je k zdroju dodávané. Po vyslobodení samotného zdroja z balenia ho možno zbaviť kartónových výstuh. Zdroj je ešte dodatočne zabalený v igelitovom vrecku.

Bojovať budete najmä s kabelážou. Flex nájdeme len na najhrubšom zväzku. Ostatná kabeláž je bez oflexovania. Niektoré zväzky sú síce dodatočne zviazané, no pre ich použitie bude potrebné umelohmotnú karabínku povoliť.

Antec 750 EarthWatts - Bližší pohľad

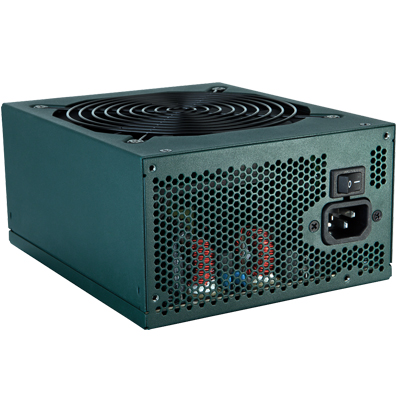

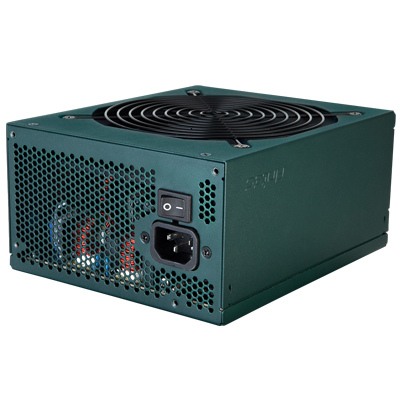

Zelený Antec vychádza z tradičnej konštrukcie počítačového zdroja. Tu nie je na špekulovanie veľa miesta. Zdroj musí spĺňať určité parametre kvôli kompatibilite so skrinkami, do ktorých bude osádzaný.

Samotný zdroj je streknutý zelenou farbou. Odtieňom pripomína farbu camo green. Ak by si teda naša armáda potrebovala zostaviť stolovú zostavu do terénu z čo najmenej nápadných komponentov, tento zdroj je jednoznačnou voľbou.

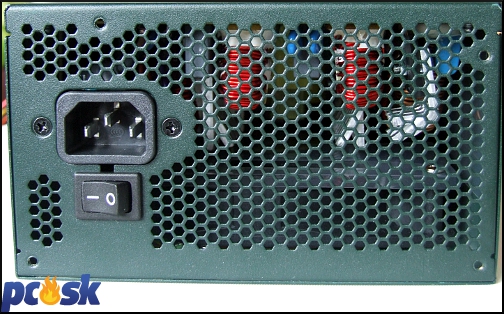

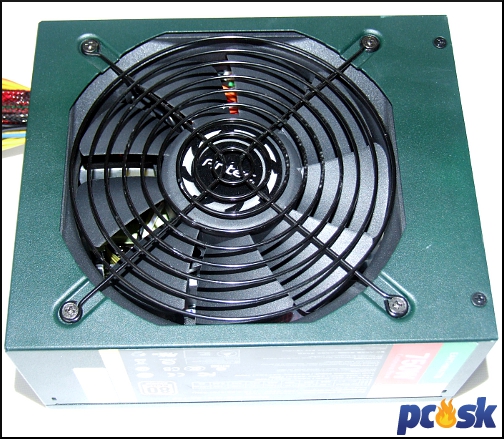

Zadná časť je samozrejme dierkovaná. Slúži k vyfukovaniu teplého vzduchu, ktorý sa v zdroji pri prevádzke nahromadí. Von ho tlačí osadený 135mm ventilátor, ktorý je osadený z vrchnej časti zdroja. Ventilátor je dodatočne chránený mriežkou, a svojím objemom zaberie takmer celú vrchnú časť.

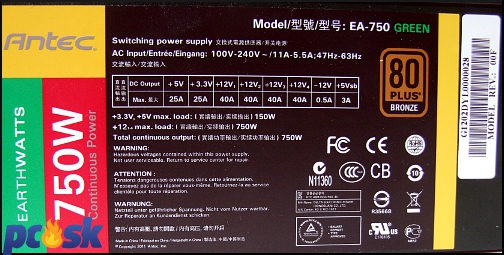

Na pravej strane nájdeme nálepku s informáciou o vstupoch a výstupoch. Nájdete tu všetko podstatné, čo by mohlo čisto hypoteticky zaujímať aj bežného používateľa. Ľavá strana zostáva nahá.

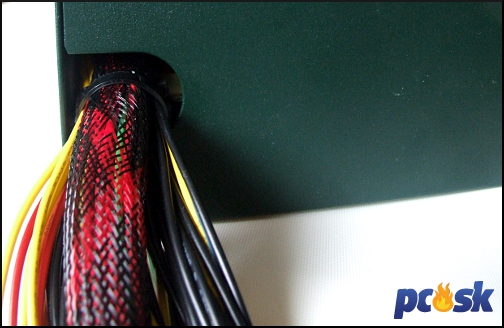

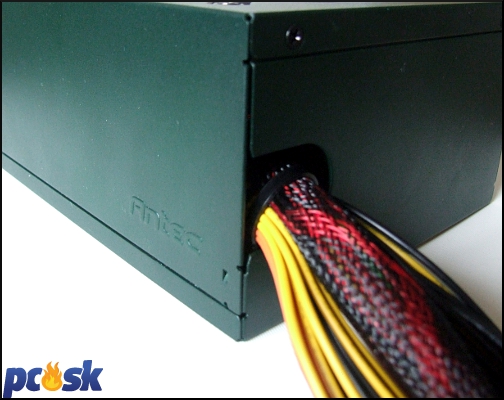

Spredu vychádza poctivý zväzok kabeláže. Tá prechádza vyfrézovanou dierou, ktorá je našťastie dodatočne zaoblená. Káble teda nemožno poškodiť ani pri neľudskom zaobchádzaní so zdrojom.

Celkový vonkajší dizajn patrí k tým najjednoduchším, s akými som sa doteraz stretol. Možno však konštatovať, že výrobcovi sa podarilo preukázať, že v jednoduchosti je krása. Zdroj krásne vynikne v skrinke s čiernym interiérom.

Antec 750 EarthWatts - Vnútorné prevedenie

Tak a ide sa demontovať. K vnútornostiam sa dostávam cez štvoricu skrutiek. Otváranie ide tentokrát trocha ťažšie ako inokedy. Zdroj je zložený pomerne natesno. Nič to, stačí trocha hrubej sily a voilá, vnútornosti.

Prvotný pohľad do útrob mierne zaskočil. Ako tak pozerám na tie chladiace pliešky, vravím si: „Toto predsa nemôžu myslieť vážne.“ No a predsa, to, na čo som sa vtedy pozeral, nebola len obyčajná halucinácia. Takéto niečo som videl naposledy v „no name“ zdroji z roku 1999. Na druhú stranu, ak to stačí, nemám námietky, uvidí sa pri meraní teploty, ako si kúsky hliníka poradia so stratovým teplom.

Vnútorné usporiadanie je skutočne hladké. Perfektne oddelené časti primár – sekundár. Dostatok miesta medzi chladičmi. Toto vyzerá skutočne presvedčivo, a akosi ma prestávajú menšie chladiče trápiť.

Vstupný filter je tentokrát osadený priamo na základovej doske zdroja, čo nie je zvyčajné. Filter sa skladá zo štyroch Y kondenzátorov, dvoch cievok a štyroch X kondenzátorov. WOW, toto je skutočne vstupný filter ako sa patrí. Človek by si mohol pomyslieť, toto je skutočne mierne prehnané, no budiš. Lepší vstupný filter nie je na zahodenie.

Letovanie je spracované skutočne perfektne. Pájkou sa skutočne šetrilo, no napriek tomu musím zhodnotiť skvelú prácu.

Cievky sekundárneho filtračného obvodu. Celkovo som ich v interiéri napočítal šesť.

Dvojicu primárnych kondenzátorov tvorí pár od SAMXON s parametrami 270 microF, 420V. Pracovnú teplotu majú deklarovanú na maximálne 85 stupňov. No povedzme si to na rovinu, taký Enermax má vo svojich zdrojoch podstatne lepšie kúsky. Nájdu sa tu aj sekundárne kondenzátory od Nippon Chemi-Con, Rubycon, Taicon či L-Tec.

Jednosmerný menič s integrovaným PWM regulátorom. Umiestňovať jednosmerné meniče na samostatné dosky pri konštrukcii zdroja dosť letí. V podstate takáto konštrukcia umožní ušetriť miesto na základnej doske zdroja, a tak umožniť väčšiu vzájomnú vzdialenosť výkonových prvkov, ktoré možno jednoduchšie dochladiť.

Primárne tranzistory spolu s diódami umiestnené priamo na chladiace plechy hliníkového pásu. Nesmie chýbať teplo-vodivá pasta medzi tranzistorom a chladičom. Ako si možno všimnúť, niekde sa použila pasta, no inde bola použitá len teplo-vodivá páska.

Interiér uzatvára 135mm ventilátor s modelovým označením D14BH-12 od Yate Loon Electronics. Parametricky sa nijak nevymyká normálu (12V, 0,7A).

Nakoniec zhrniem vizuálny pocit z vnútorného prevedenia. Čistý dizajn, dostatočne kvalitné prevedenie, výkonové prvky sú oddelené pre lepšie sálanie tepla z chladičov, zamrzí použitie pomerne skutočne tenučkých chladičov, ako aj plne nemodulárna kabeláž.

Antec 750 EarthWatts - Testovanie, Metodika

Testovanie napájacích zdrojov je bezpochyby komplikovaná záležitosť. Na meranie je jednoznačne najvhodnejšia samostatná testovačka napájacích zdrojov (PSU Tester – umelá záťaž tvorená výkonnými tranzistormi, ktoré sa starajú o zaťaženie jednotlivých vetiev). O niečo podobné sme sa u nás v redakcii pokúsili, no neustále je čo vylaďovať, a tak len dúfame, že do budúcnosti práve tento prvok vstúpi do našich recenzií.

Ako reálna záťaž nám poslúži naše testovacie PC, ktoré beží na AMD platforme. Vsadili sme na veľmi hladnú grafickú kartu, ktorá dostatočne vystresuje akýkoľvek napájací zdroj. Základnú dosku celej zostavy tvorí MSI 870S-C4F (FX). Nie je to nič špeciálne, no použitie drahšej, či nejakým spôsobom kvalitnejšej základnej dosky nie je na náš účel potrebné.

Osadený procesor AMD Phenom ll X4 20  dokáže pri pracovnej frekvencii 3GHz na jadro vyžmýkať zo zdroja pri plnom zaťažení niečo málo cez 110W.

Zostava je osadená jedným pamäťovým modulom Patriot 4GB DDR3 1333MHz CL9 Signature Line.

Procesor chladí pasívne osadený chladič s Peltiérovým článkom o výkone 50W. Tento masívny pasív dochladí dvojica integrovaných ventilátorov v skrinke Antec Three hundred two.

Hlavným žrútom bude, ako už isto tušíte, grafická karta. AMD Radeon HD 6990 spotrebuje enormné množstvo energie. Testovacia vzorka, ktorá zostala v redakcii, vynikajúco poslúži ako primárna záťaž najdôležitejšej +12V vetvy. Výrobca na stránke vyžaduje minimálne 750W zdroj, ktorý dokáže dodať samostatne do dvoch 8-pin PCI Express napájacích slotov po 150W. Pre optimálny beh pri osadení dvoch kusov tohto modelu sa odporúča osadenie 1,2 kW zdroja.

Grafická karta beží na továrenských frekvenciách, procesor je pretaktovaný na 3,0 GHz na jadro. Napätia neboli zvyšované ani pre CPU ani pri GPU.

Zostava je osadená jedným pevným diskom, a to konkrétne Western Digital Red 2000GB 64MB cache. Výrobca uvádza maximálnu spotrebu pri čítaní či zápise 4,4W.

Testovací softvér

Jednotlivé komponenty budeme zaťažovať za pomoci rôznych softvérových nástrojov. Ako primárny zaťažovací softvér poslúži známy OCCT. Ten dokáže zaťažiť jak procesor, tak grafickú kartu samostatne, ale aj naraz. Ponúka aj tzv. PSU test, pri ktorom bude PC vyťažené na maximum.

Pri zaťažení sme merali zvlnenie napätia na zdroji. Toto zvlnenie vyjadruje odfiltrovanú striedavú zložku na jednotlivej vetve. V ideálnom prípade je amplitúda striedavej zložky napätia nulová. ATX norma definuje povolené minimá a maximá pre hodnoty zvlnenia napätia na jednotlivých vetvách. Hodnota amplitúdy sa meria ako Peak to Peak, a teda celková veľkosť amplitúdy zvlnenia.

Zdroj teda možno považovať za stabilný ak vyhovuje tejto norme, a jeho napätia na výstupoch jednotlivých vetiev nedosahujú zvlnenia väčšieho ako je uvedené v tabuľke.

Okrem toho sa meralo samozrejme aj samotné napätie na jednotlivých vetvách. Ako merací prístroj poslúžil laboratórny multimeter UNI-T UT803. Zvlnenie napätia sa meralo na digitálnom osciloskope ETC M520.

Ako simuláciu reálnej záťaže som sa rozhodol použiť overený 3DMark Vantage, ktorý dokáže dať počítaču poriadne zabrať. Opäť sa meralo napätie na jednotlivých vetvách, ako aj priebežné zvlnenie počas testu.

Antec 750 EarthWatts - Výsledky - OCCT, Teplota, Spotreba zostavy

OCCT testovanie +12V vetva

OCCT CPU:

OCCT LINPACK:

OCCT GPU:

OCCT PSU:

Ale ale, čo to tu vidíme? Zelený antec vykazuje výrazné zvlnenie na +12 vetve. Akceptovateľná hodnota pri zaťažení čisto CPU vystriedala skutočne vysoká hodnota zvlnenia pri plnom zaťažení systému. 101,565mV je zatiaľ najviac, čo sme kedy v histórii testovania počítačových zdrojov namerali. Stále sa však pohybujeme v ATX norme, a teda možno vyhlásiť zdroj za stabilný. Z výsledku som pomerne rozčarovaný.

OCCT testovanie +5V vetva

OCCT CPU:

OCCT LINPACK:

OCCT GPU:

OCCT PSU:

Pri 5V však pozor. Toto už prestáva byť skutočne vtipné. +5V vetva nesplnila predpoklady ATX normy! Podarilo sa nám namerať až 59,13mV zvlnenie pri zaťažení, čo je pomerne vysoká hodnota. Hlavne ak prihliadneme na to, že norma ATX káže maximálne 50mV p-p.

OCCT testovanie +3,3V vetva

OCCT CPU:

OCCT LINPACK:

OCCT GPU:

OCCT PSU:

Celkom nerozumiem faktu, prečo sú tieto vetvy tak výrazne zvlnené. Vinníka však podľa mňa netreba hľadať ďaleko, ak teda predpokladáme, že jednosmerný menič transformuje +12V na 5V a 3,3V je jasné, že časť zvlnenia sa dostáva cez tieto transformačné obvody a zaťažením primárnej +12V vzniká vysoké zvlnenie aj na ostatných vetvách. Nameraných 60,87mV je opäť hodnota, ktorá nezapadá do ATX normy.

Teplota a spotreba zostavy

Obava sa potvrdila. Teplota zdroja pri záťaži sa vyšplhala až na 40 stupňov, čo je pomerne dosť. Stále však zapadáme do udávanej pracovnej teploty, ktorá je daná na 50 stupňov. Poteší však veľmi tichý chod, aj keď, ako vidíme, na úkor vnútornej teploty zdroja.

Pomerne vysoké hodnoty aj v tomto teste, ak si to porovnáme s doteraz recenzovanými zdrojmi od Enermaxu, tie vychádzajú, hlavne pri maximálnom zaťažení, podstatne lepšie. Nemožno však porovnávať zdroje s certifikátom 80plus GOLD s Antecom, ktorý si vyslúžil "len" certifikáciu 80plus bronze. Akosi mi však úplne uniká "zelenosť" tohto produktu...

Antec 750 EarthWatts - Výsledky testovania - 3DMark Vantage, Účinnosť

+12V vetva

Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.

Priemerná hodnota napätia z celého cyklu programu.

+5V vetva

Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.

Priemerná hodnota napätia z celého cyklu programu.

+3,3V vetva

Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.

Priemerná hodnota napätia z celého cyklu programu.

Účinnosť

Zdroj si vyslúžil od plugloadsolutions certifikát 80 Plus Bronze. Zdroj vykazuje priemernú účinnosť 85,30%, čo na jednej strane vôbec nie je zlé, no na druhú stranu neviem pochopiť, čo je na tomto zdroji také „zelené“. V teste Spotreba zostavy dopadol zatiaľ najhoršie z testovanej trojky. Ak však zvážime cenu, čo samozrejme musíme, moja poznámka nemá opodstatnenie.

Antec 750 EarthWatts - Záver

Dnešným testom prešiel počítačový zdroj z dielne Antec. Model s označením EA-750 Green sľubuje najmä nižší účet za elektrinu. Výsledky však ukázali, že zdroj vyšiel zatiaľ najhoršie z hľadiska spotreby reálnej zostavy z testovanej trojice. Cenovo sa však pohybujeme niekde inde a keby sme si spravili akýsi pomer účinnosť/cena, Antec by svojich súperov možno predbehol. Nebudem však porovnávať s dvoma zdrojmi od Enermaxu, keďže tie získali certifikát 80 plus GOLD je jasné, že budú účinnejšie ako zelenkavý kolega.

Spracovanie zdroja je na úrovni. V podstate niet na čo špiniť. Zdroj sa však na môj vkus tak trocha viac hreje. Stačí ho trocha poštekliť a teplota vystrelí až ku 40 stupňom. Vinníka nájdeme ihneď po otvorení škatule zdroja. Sú nimi samozrejme pomerne tenké a lacné hliníkové plátky, ktoré sa len darmo snažia schladiť výkonové prvky pod hranicu 40 stupňov. Každopádne, prevádzková teplota je stanovená na max. 50 stupňov. Možno teda teoreticky počítať s takmer 10 stupňovou rezervou. V našich podmienkach je to dostatočná rezerva. Popravde by som však začal pochybovať pri semi-pasívne chladenej zostave v uzavretej skrinke cez leto, keď sa teplota v miestnosti pohybuje niekde inde. Stále je tu možnosť zvýšenia otáčok ventilátora. Ten sa aj napriek štyridsiatke držal akosi v úzadí a po celú dobu si ticho priadol. EA-750 Green je skutočne tichučký zdroj.

No a čo to najdôležitejšie? Testy napätí dopadli očakávane dobre. Všetky namerané výsledky spĺňajú predpísanú ATX normu.

So zvlnením je to už inak. Namerané výsledky zvlnení na +3,3V a +5V nespĺňajú ATX normu! Zvlnenie je na +12V vetve  pomerne vysoké. Pri vyššom, či nebodaj hraničnom 100% zaťažení by som si už nebol celkom istý, či aj táto vetva splní maximálne povolené zvlnenie uvedené v norme ATX. Zvlnenie začína byť výraznejšie pri vyťažení nad 70%.

Čo je však na tomto kúsku najlepšie? Keďže to nie je ani modulárny zdroj, ponúka základné vymoženosti, pridáva nulové príslušenstvo a disponuje certifikátom 80 plus Bronze, bude to cena? Podľa vyhľadávača cien Heureka je priemerná cena zdroja v čase recenzie 117,16€. 750W zdroj s certifikátom 80 plus Bronze zoženiete už od 75,18€ (Corsair CX750). Ako je na tom však reálne, ťažko povedať. Každopádne sa mi cena akosi nevidí, vzhľadom na pomerne bežnú účinnosť či nemodulárne prevedenie, ktoré iste zamrzí. Poteší však tichý chod, čisté spracovanie interiéru, kvalitná filtrácia na vstupe, ako aj stabilné hodnoty napätí na jednotlivých vetvách. Každopádne tento produkt nemôžem jednoznačne odporučiť.

Nabudúce si prečítate o ďalšom zdroji od výrobcu Antec. Tento krát však načrieme do úplne inej rady. Antec High Current Pro vo verzii 750W sľubuje skutočne veľa. A aby toho nebolo dosť, tieto dve 750-tky si porovnáme v nasledujúcej recenzii. Dopredu prezradím, že Antec High Current Pro dopadol podstatne lepšie, ako jeho zelený kolega.
