ASUS GeForce GTX 560 DirectCUII TOP

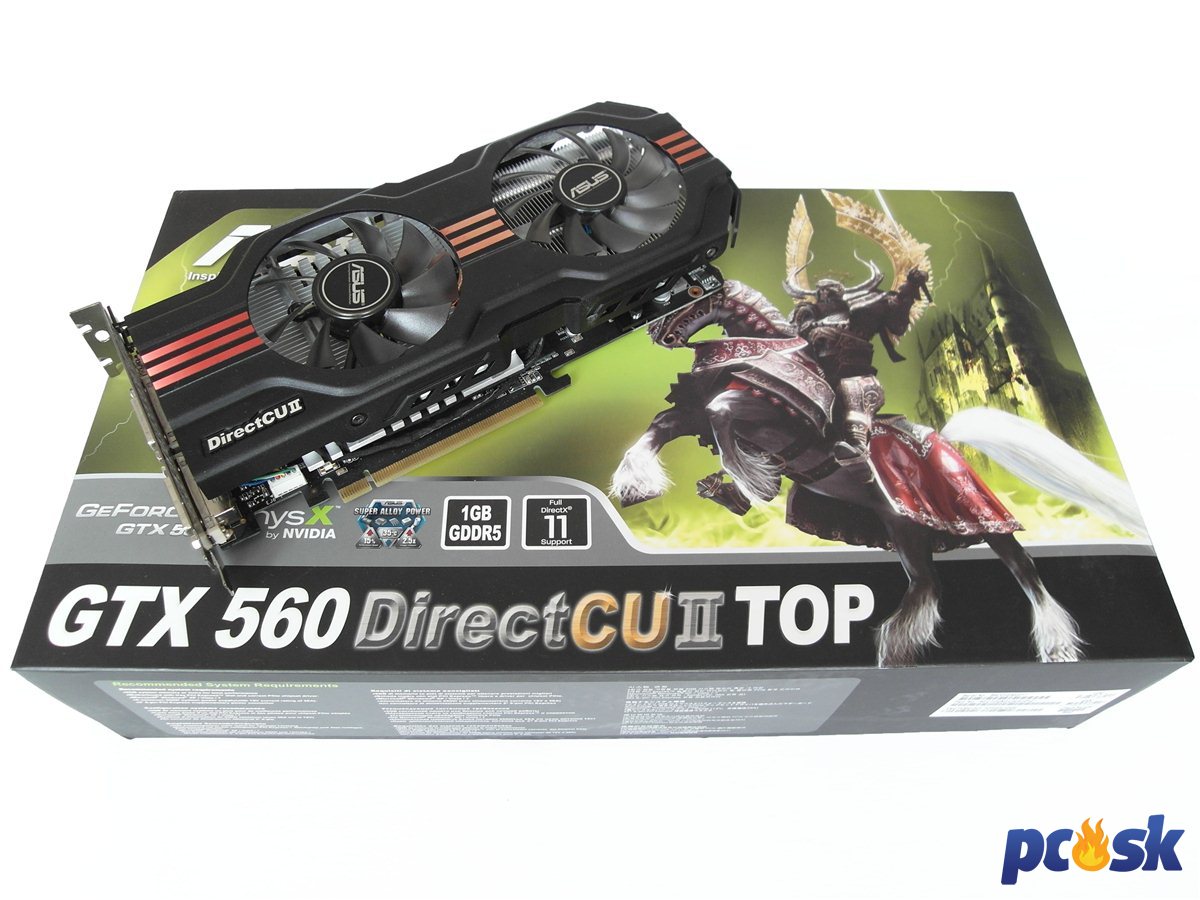

Grafickú kartu Asus GeForce GTX 560 DirectCUII TOP nájdete v škatuli, ktorej dominuje mix tmavších farieb, zväčša zeleno-čierna. Presne ako u ostatných TOPiek od Asusu.

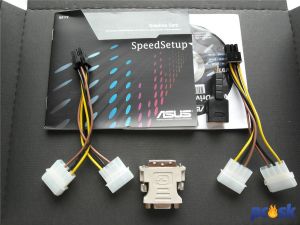

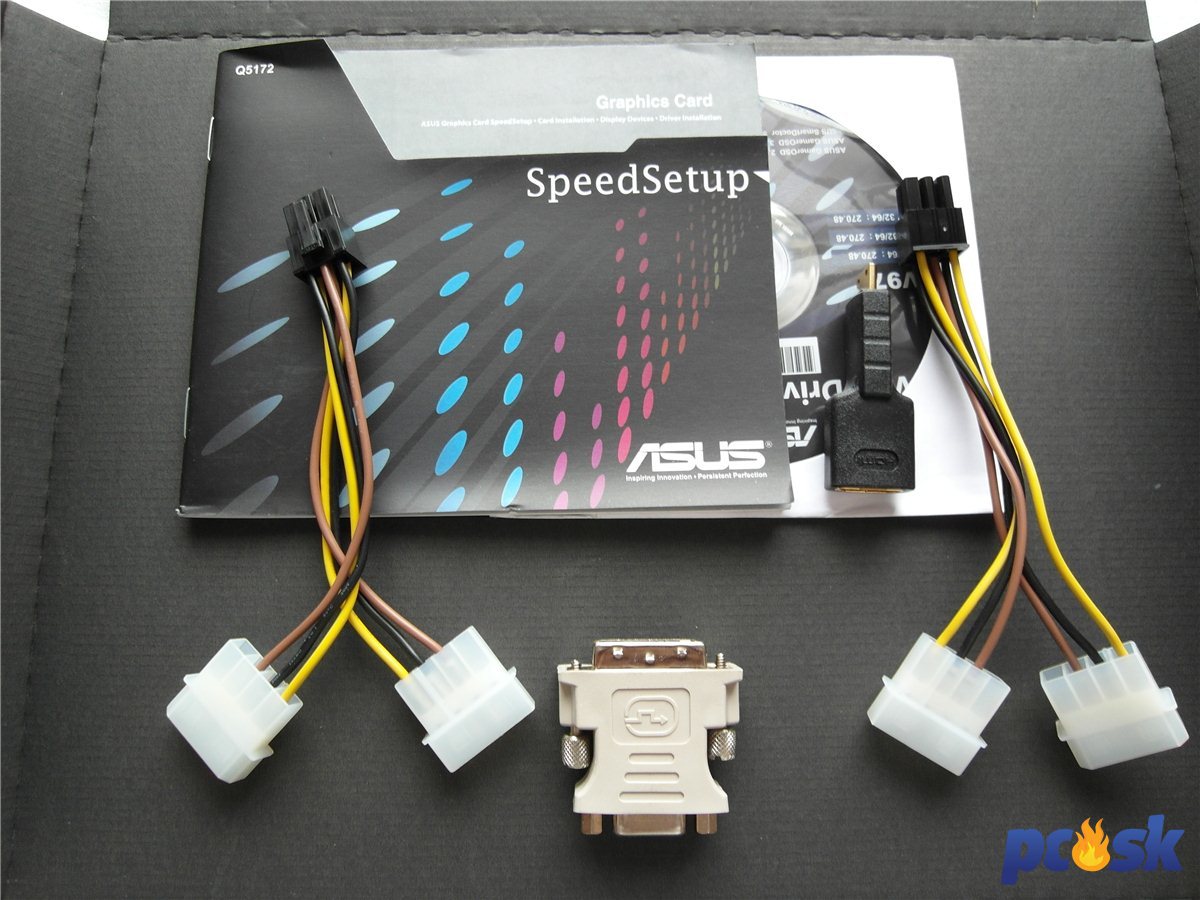

Spolu s kartou je súčasťou balenia aj dvojica redukcií napájania molex -> 6pin, redukcia z DVI-I na D-sub, miniHDMI -> HDMI, užívateľská príručka a inštalačné cd s ovládačmi.

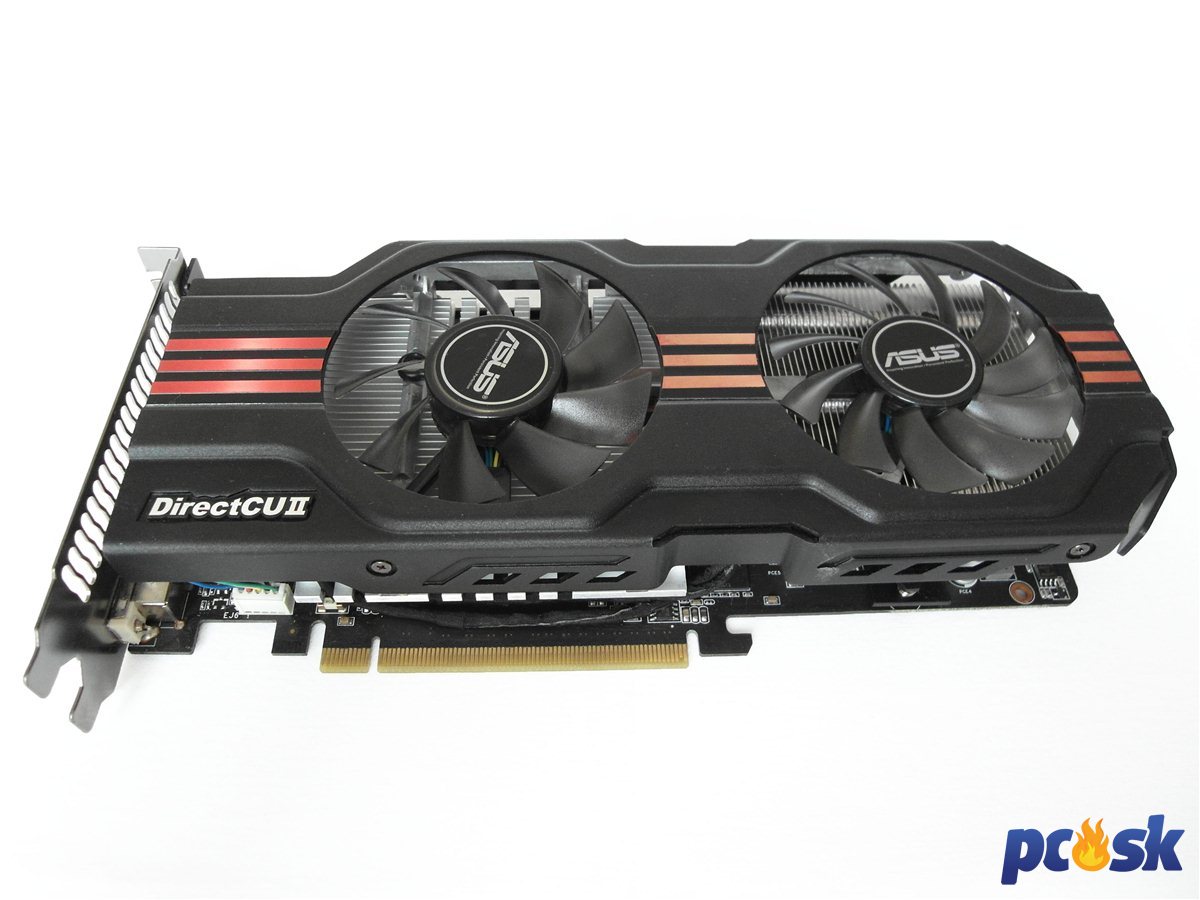

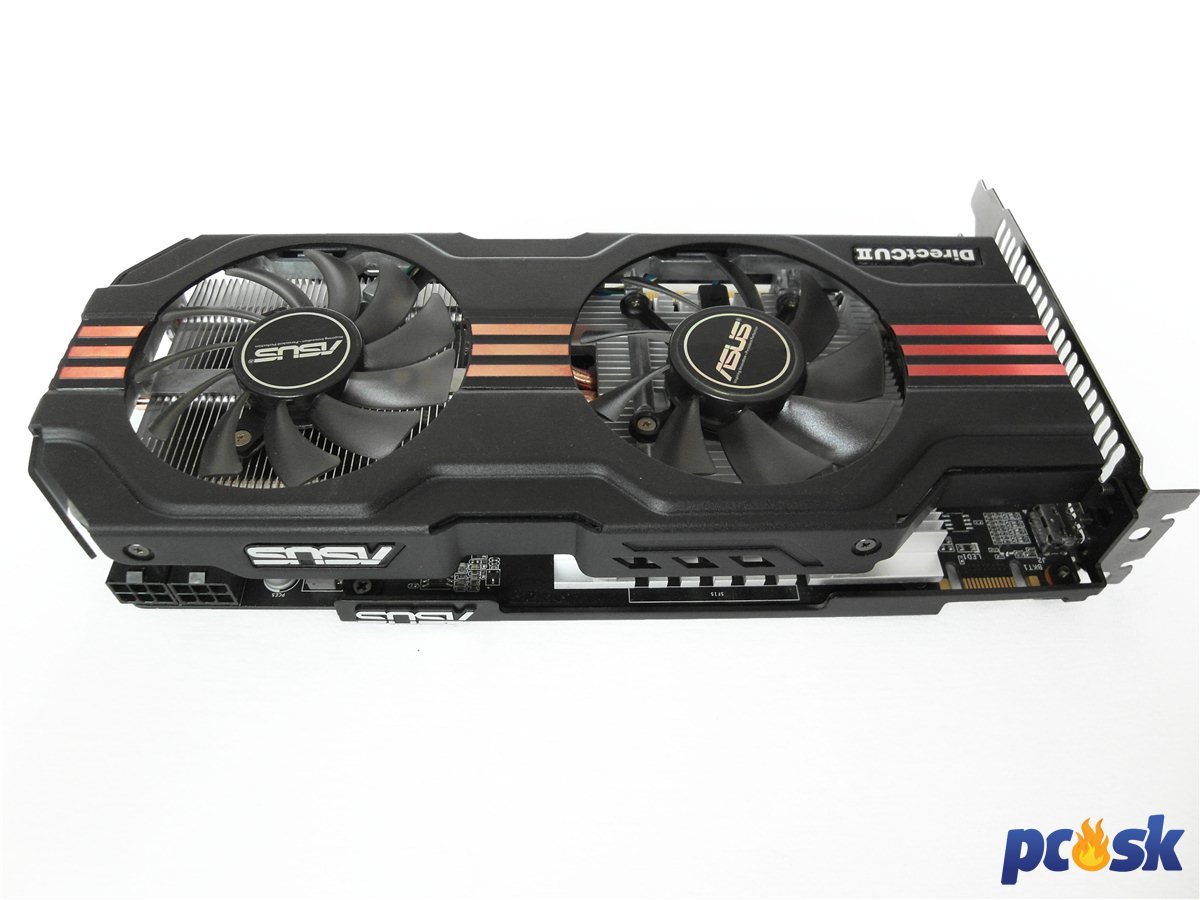

Jedna z najrýchlejších a dizajnovo najvydarenejších GeForce GTX 560 na trhu má trocha netypicky rozdielne ventilátory. Zrejme kvôli vyššej efektivite použil Asus u tejto karty jeden 9lopatkový a druhý 11lopatkový ventilátor. Dĺžka karty je kvôli väčšiemu chladiču necelých 25cm (referenčná verzia má cca 23cm).

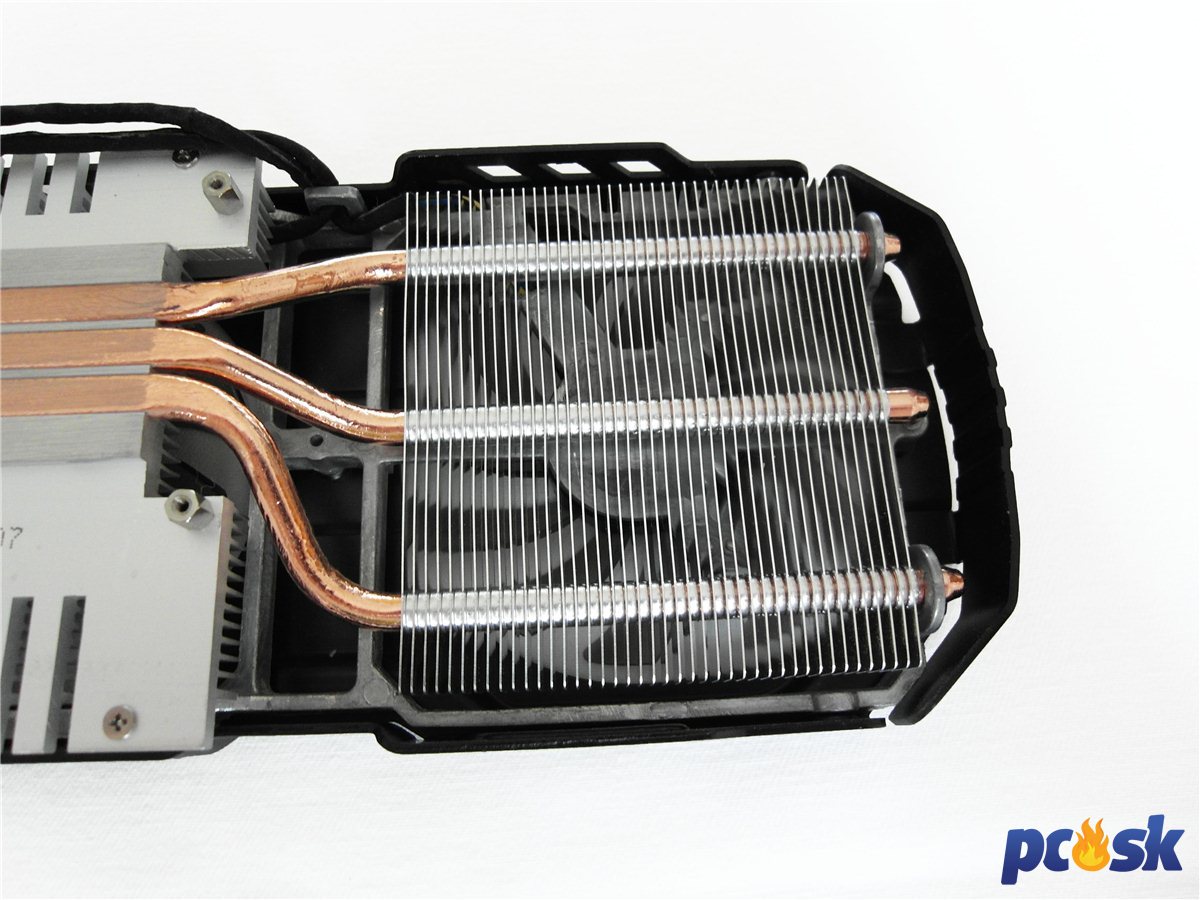

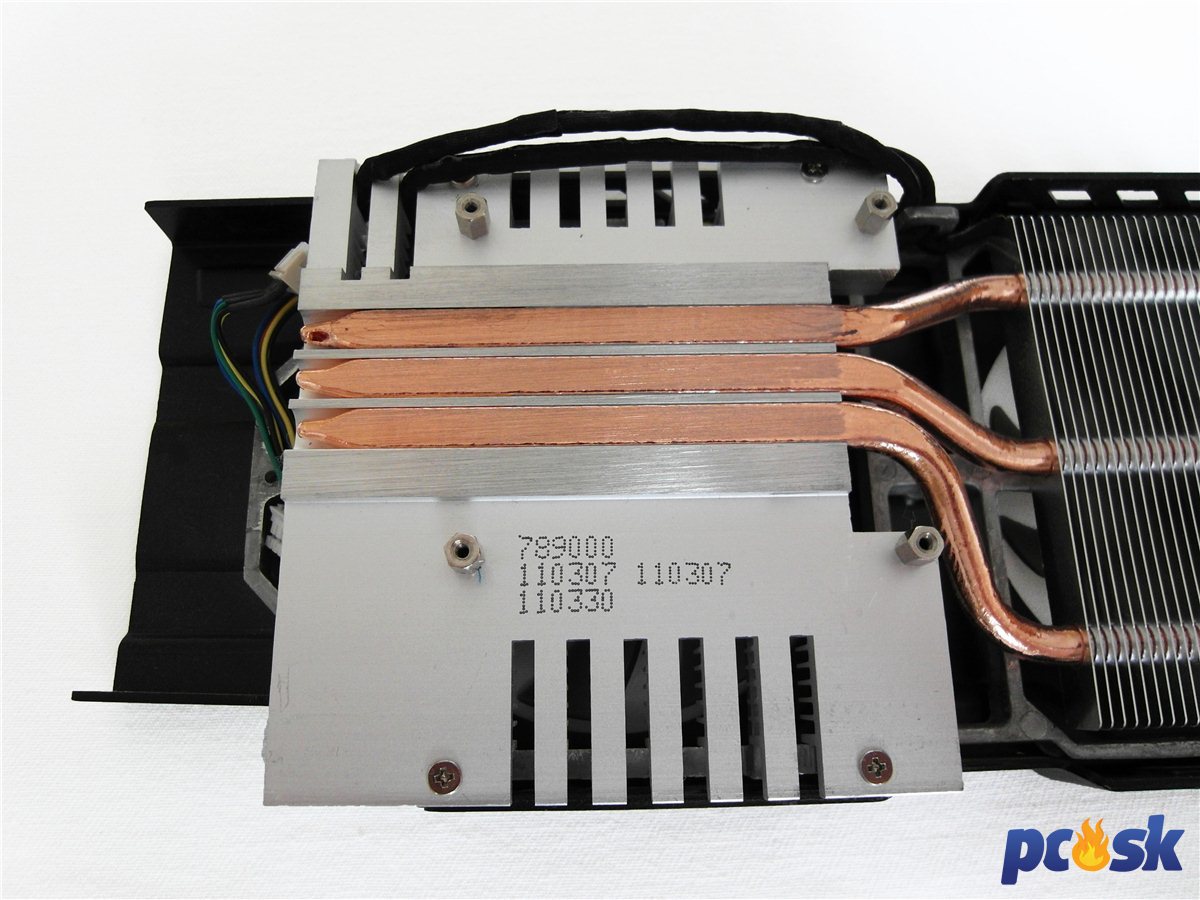

Chladenie DirectCU II je zložené z hliníkovej základne, z ktorej sú vyvedené tri medené heatpipe trubice. Tie sú zalisované k základni tak, aby mali priamy kontakt s heatsprederom GPU. Menší pasív je umiestnený aj na napäťových regulátoroch. K pevnosti karty prispieva vystužená železná opora pozdĺž PCB.

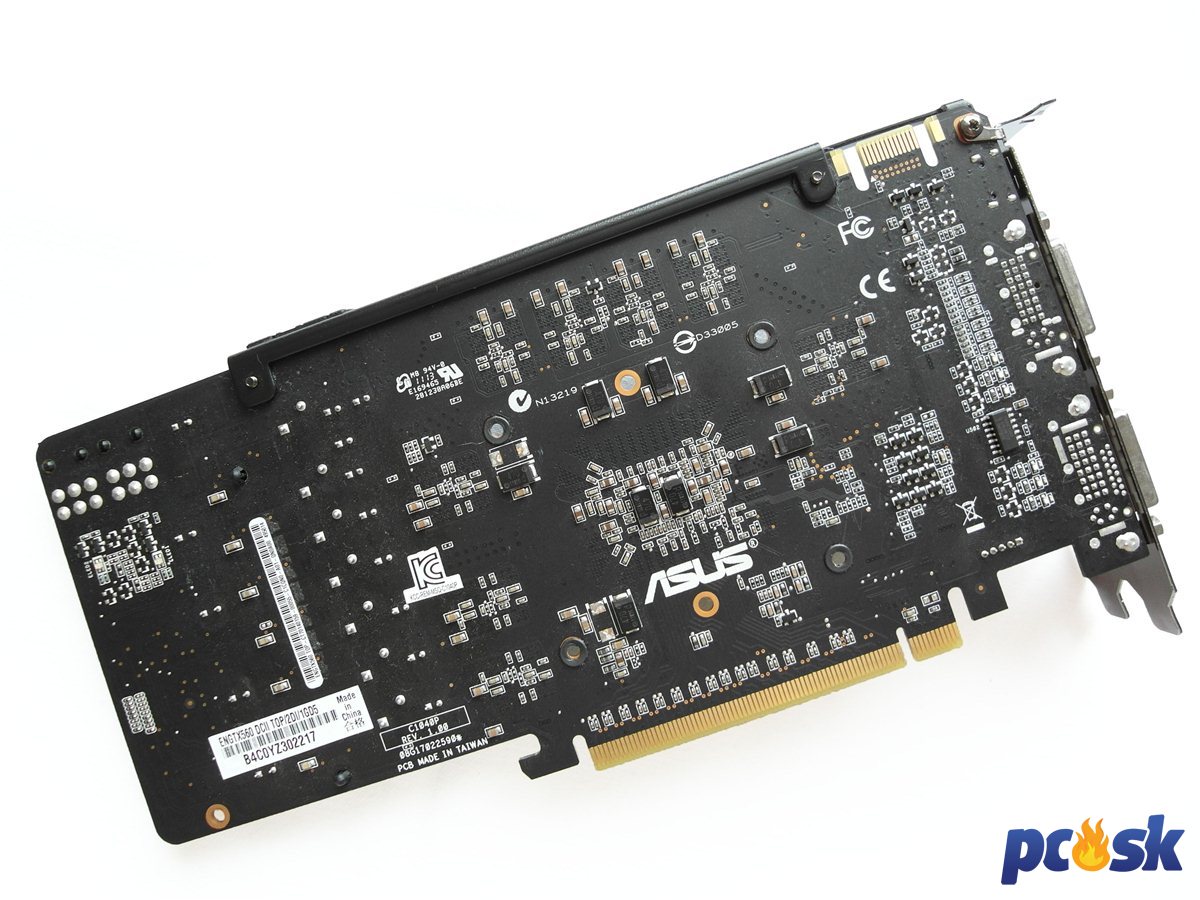

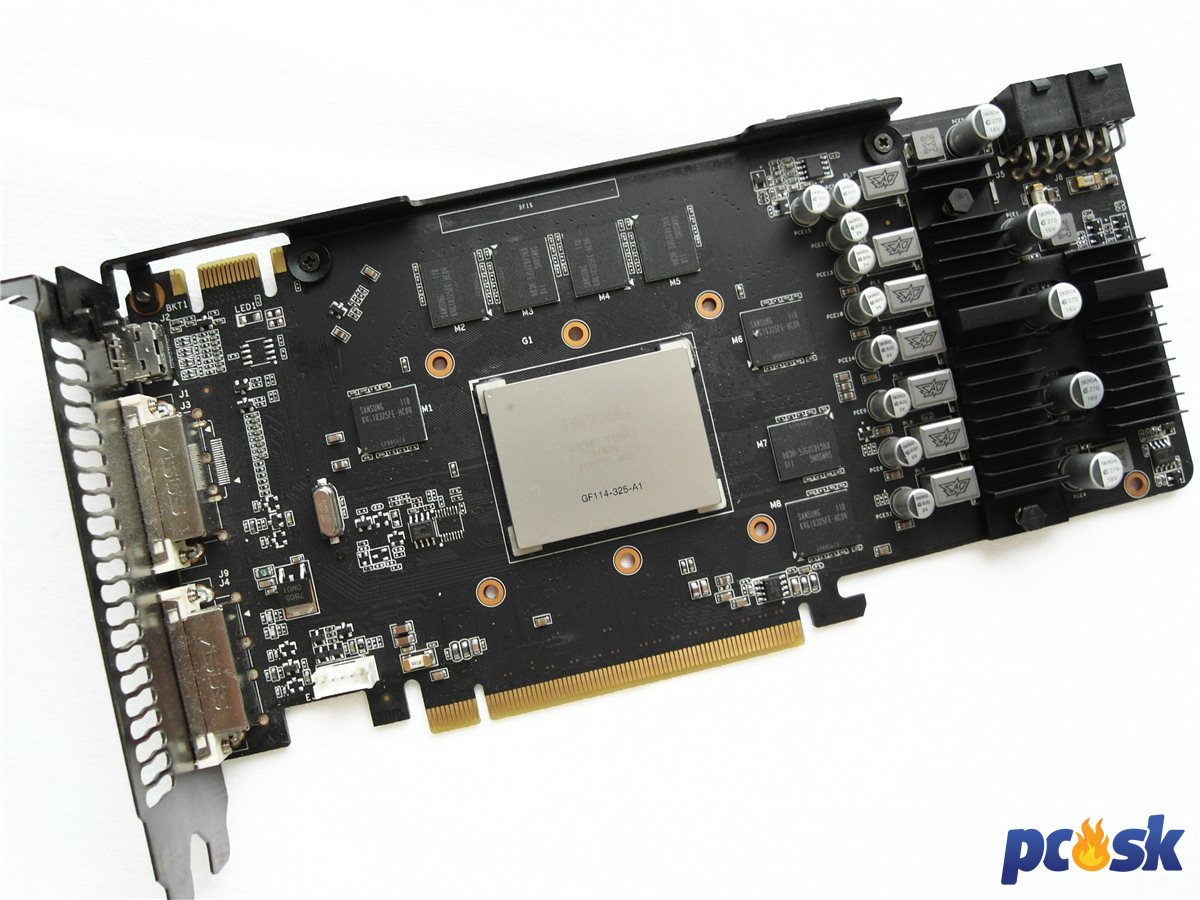

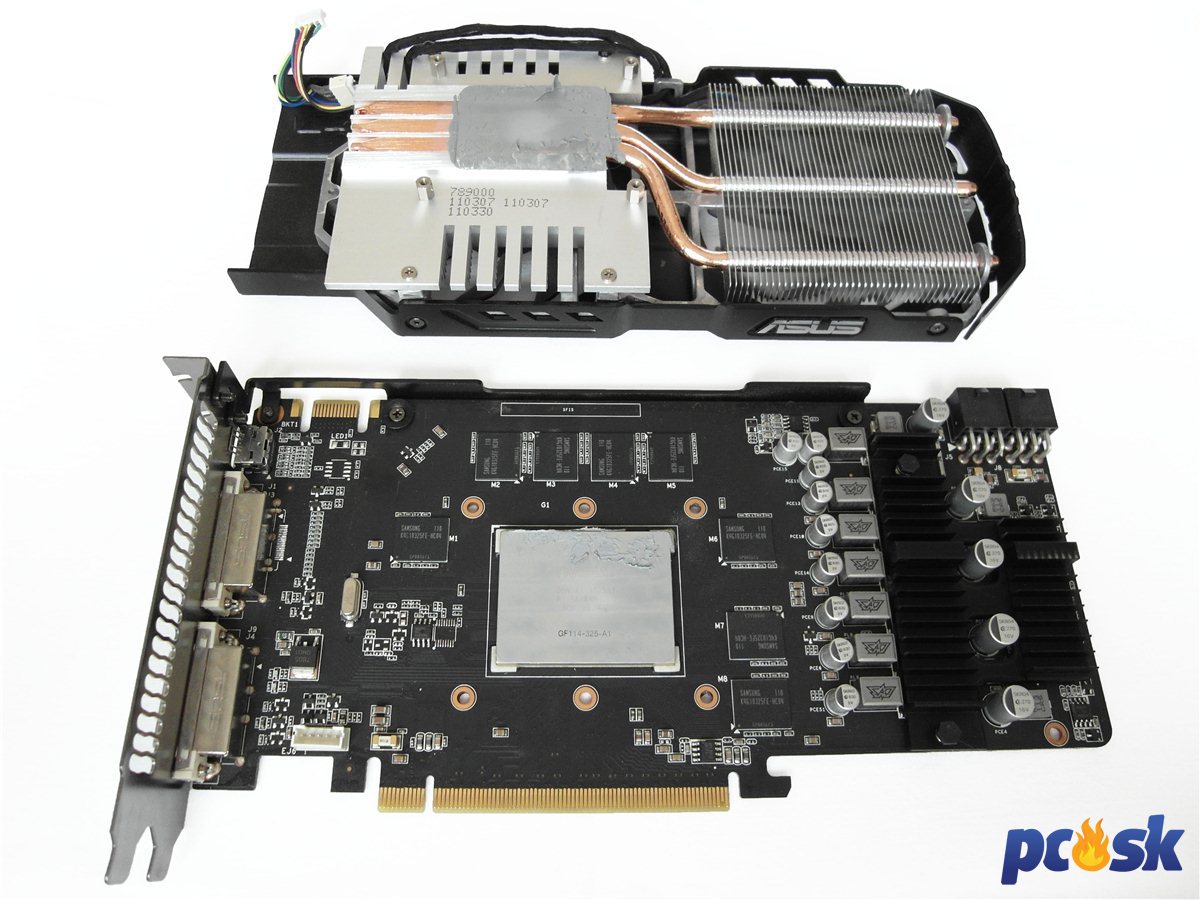

Po odstránení chladiča je vidieť PCB čiernej farby. ASUS GTX 560 DirectCU II TOP vyžaduje napájanie z dvoch 6pin PCIe konektorov, ktoré sú umiestnené na hornej strane karty. Správne zapojenie konektorov indikuje na zadnej strane PCB dvojica LED diód.

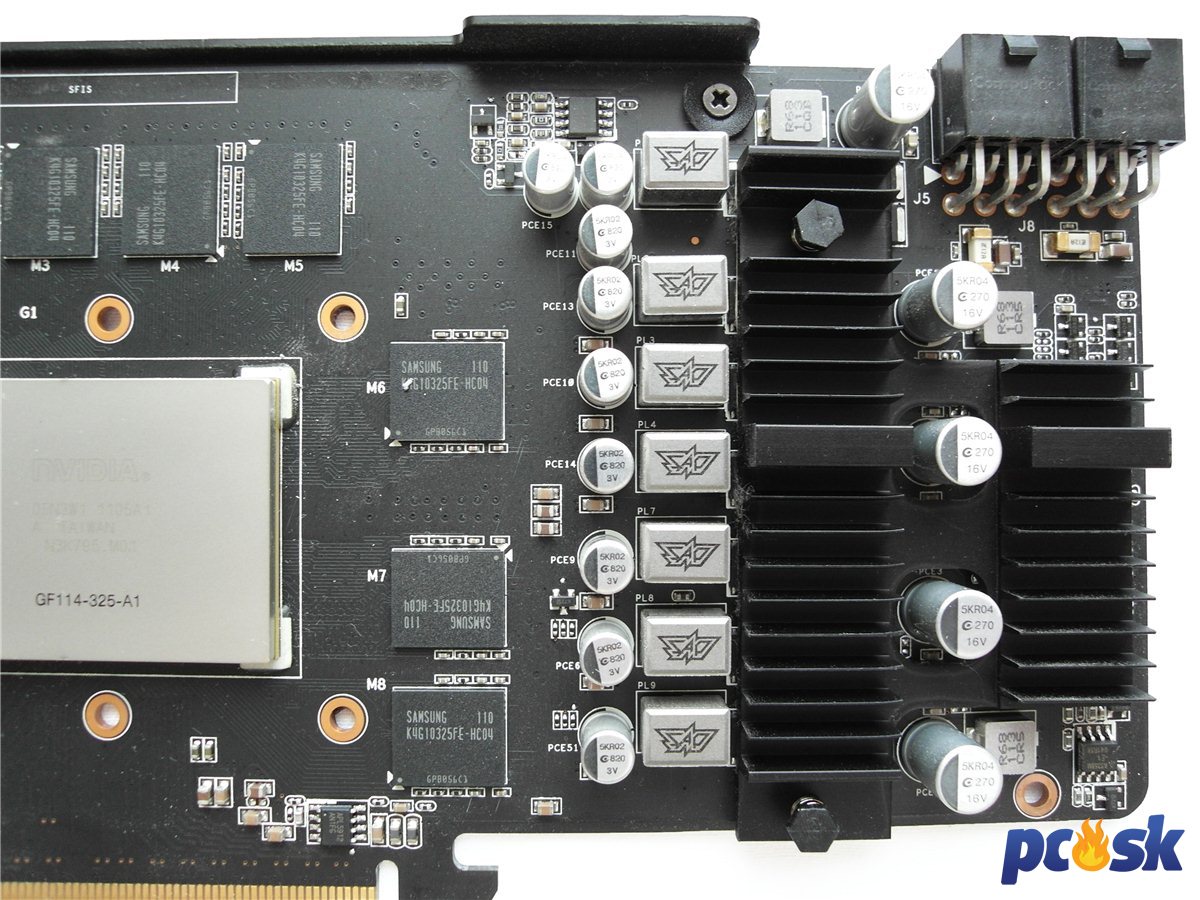

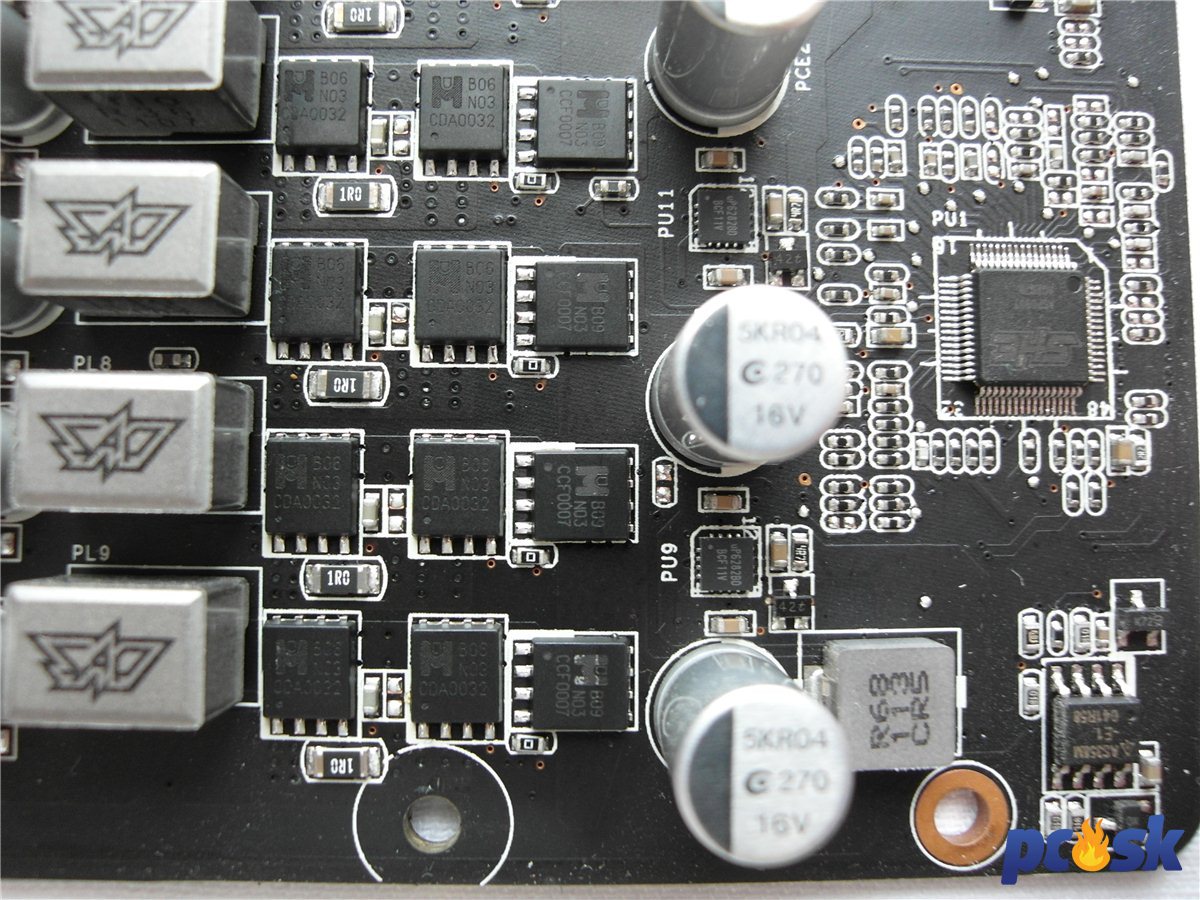

O kŕmenie jadra sa stará 6 fáz, siedma patrí pamätiam. Tie sú od Samsungu, konkrétne 8 modulov 1Gbit K4G10325FE-HC04. Ich menovitá frekvencia udaná výrobcom je 1250MHz, na karte ale pracujú s nižšou frekvenciou (1050MHz).

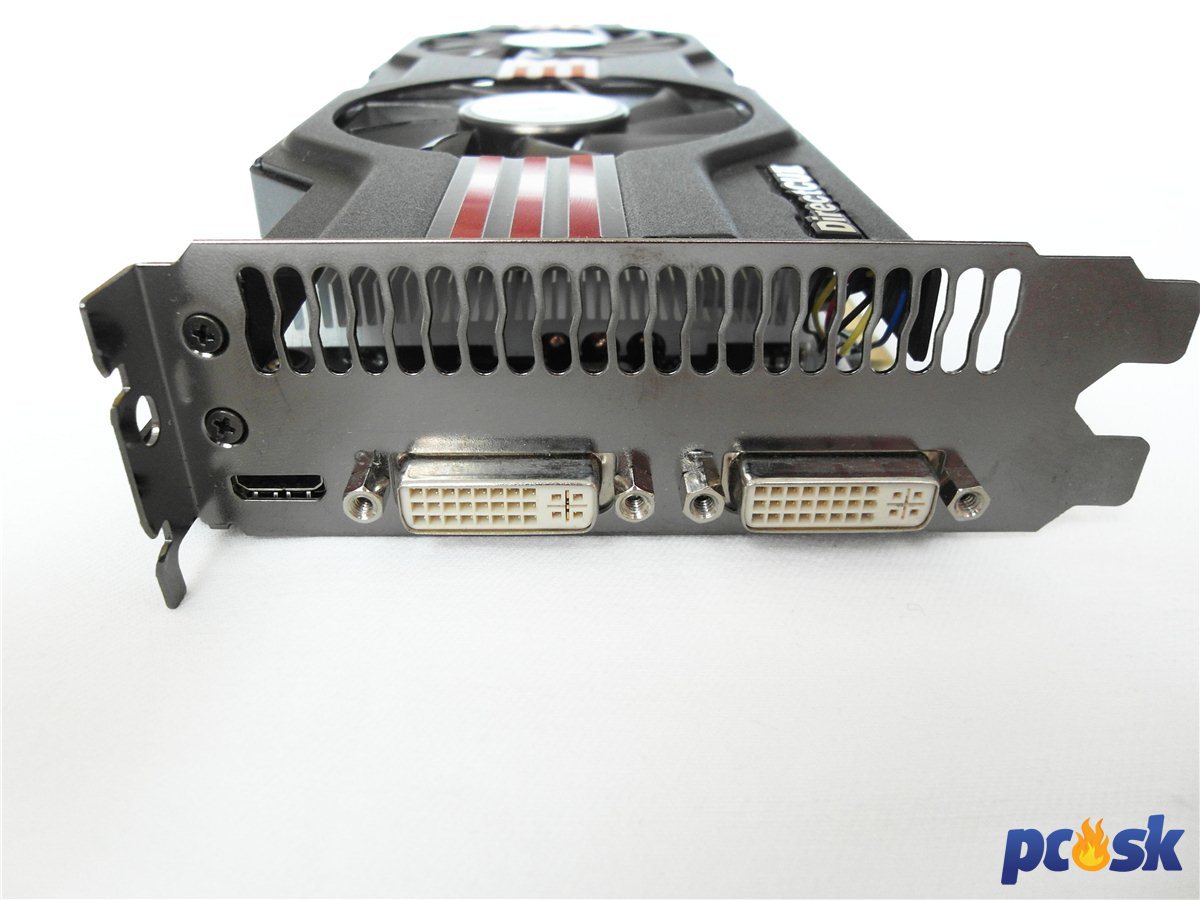

Karta má pre pripojenie monitorov štandardne ako väčšina GeForciek dvojicu DL-DVI konektorov a jeden mini-HDMI.

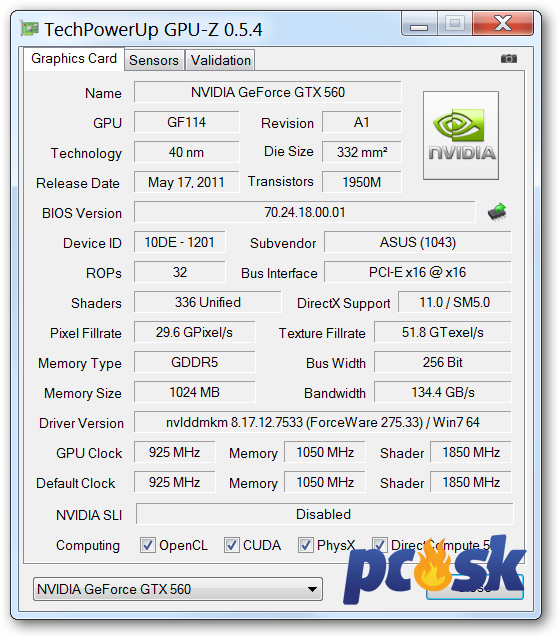

Asus GeForce GTX 560 DirectCUII TOP je výrobcom agresívne pretaktovaná na frekvencie 925/1850/1050MHz. Pri porovnaní s najpomalšou GeForce GTX 560 má frekvencie vyššie o 14,2% pre jadro/shader core a 4,9% pre pamäte.
