Reeven Naia - čerstvý závan medzi AiO chladičmi

, Autor: Lukáš Lancz

Reeven Naia - Montáž, testovacia zostava, výsledky merania

Montáž


Ak ste čítali naše predošlé recenzie chladičov Reeven, tak vám bude montážny systém povedomý. Identický backplate a horný kovový rám ste mohli vidieť na najvýkonnejšom vzduchovom chladiči tejto spoločnosti Okeanos. Na montážnom systéme nie je nič zlé a svoju úlohu splní, no v dnešnej dobe je dizajnovo zastaralé.

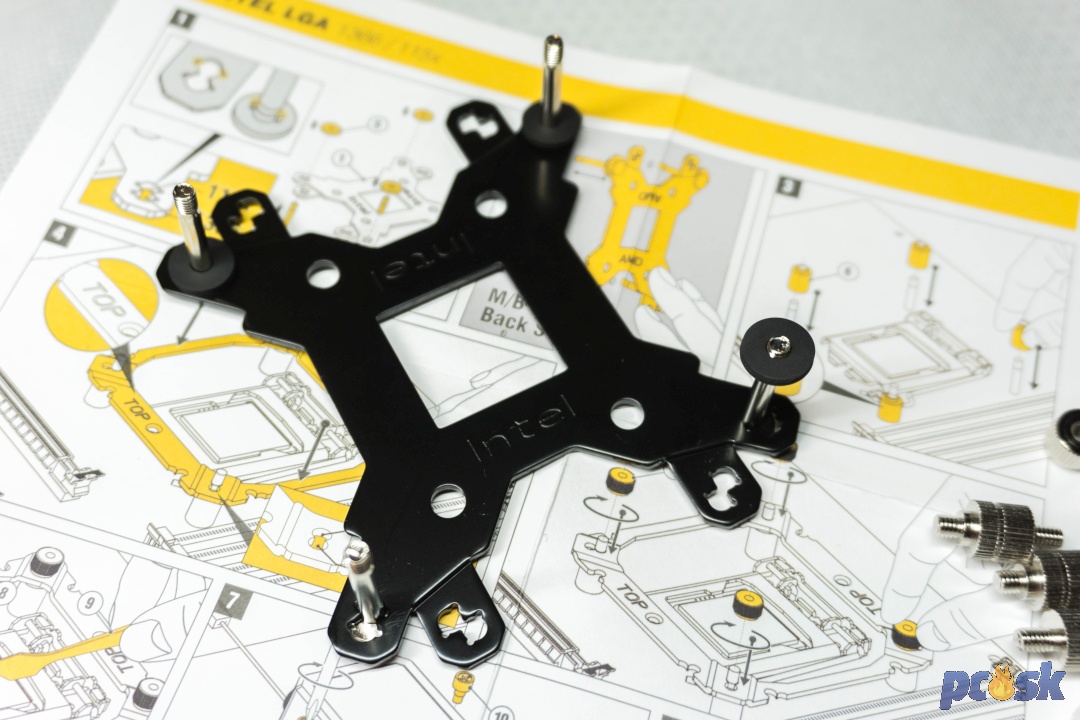

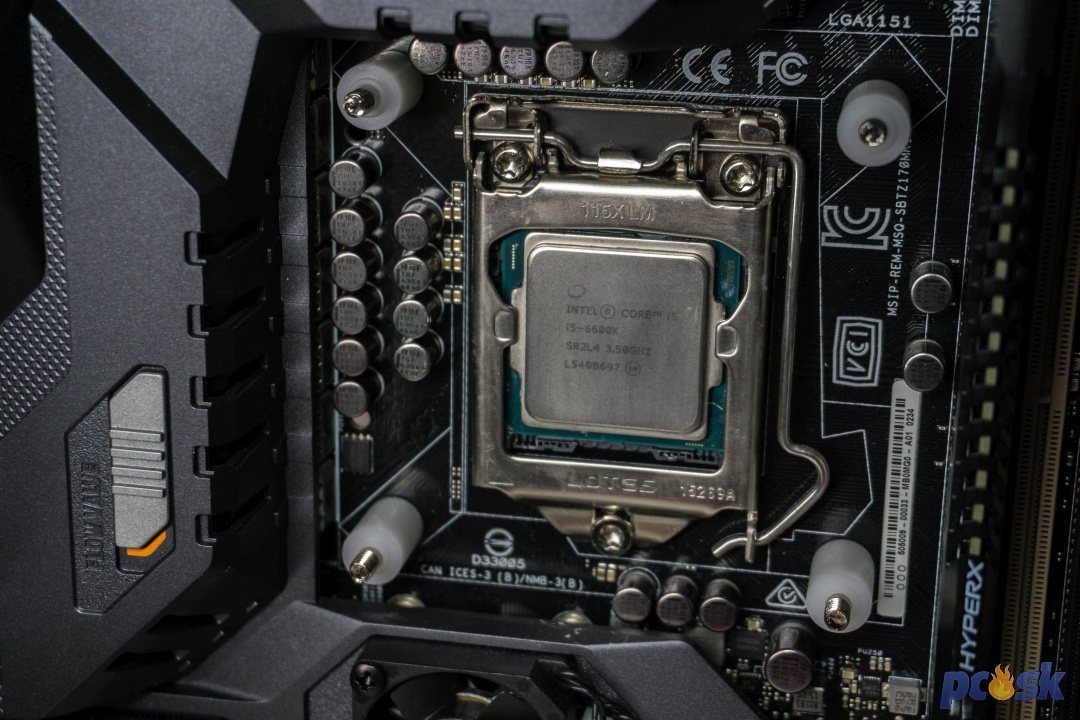

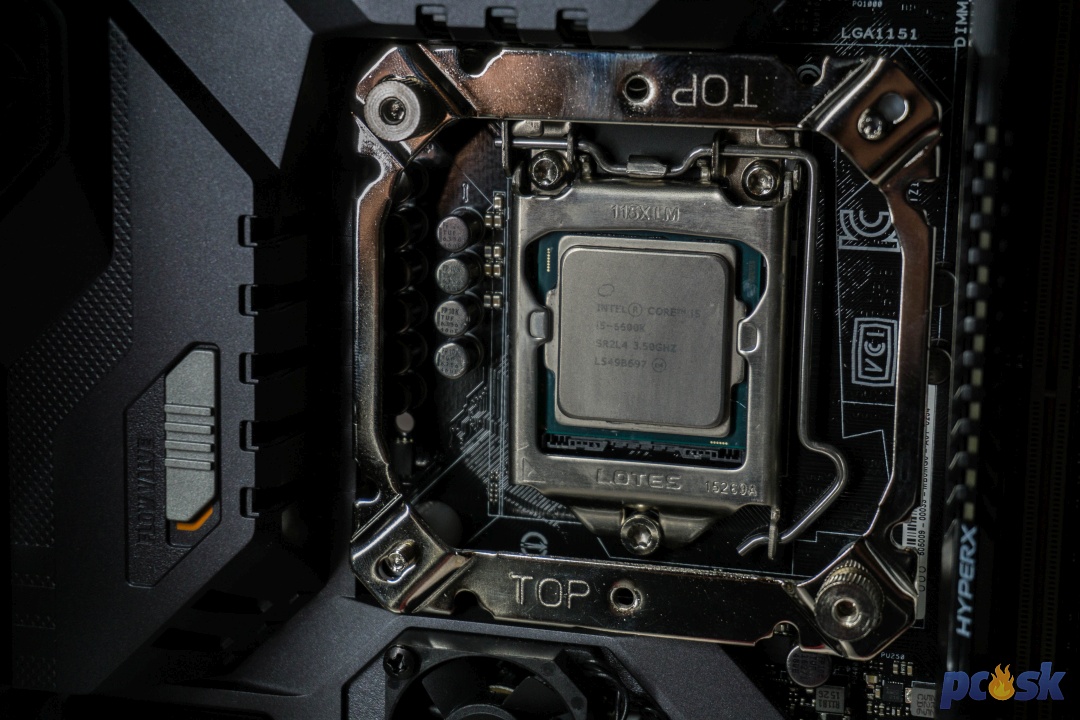

Navyše si Reeven teoreticky sám vytvára problém s montážou horného backplate na doskách typu Asus Sabertooth z170 Mark 1, ktorú pre test používame u nás v redakcii. Našťastie sa neopakovala rovnaká situácia ako s Okeanos a TUF chladenie som nemusel dávať dole. Celý montážny systém pozostáva z kovových častí. Cez kovový backplate sa prestrčia skrutky, ktoré sa zaistia gumennými podložkami. Následne sa môže backplate nasadiť na dosku. Na trčiace skrutky musíte položiť dištančné valčeky. Následne na ne treba uložiť kovový rám a upevniť ho maticami. Samotný blok sa prichytí o horný rám cez dve skrutky.

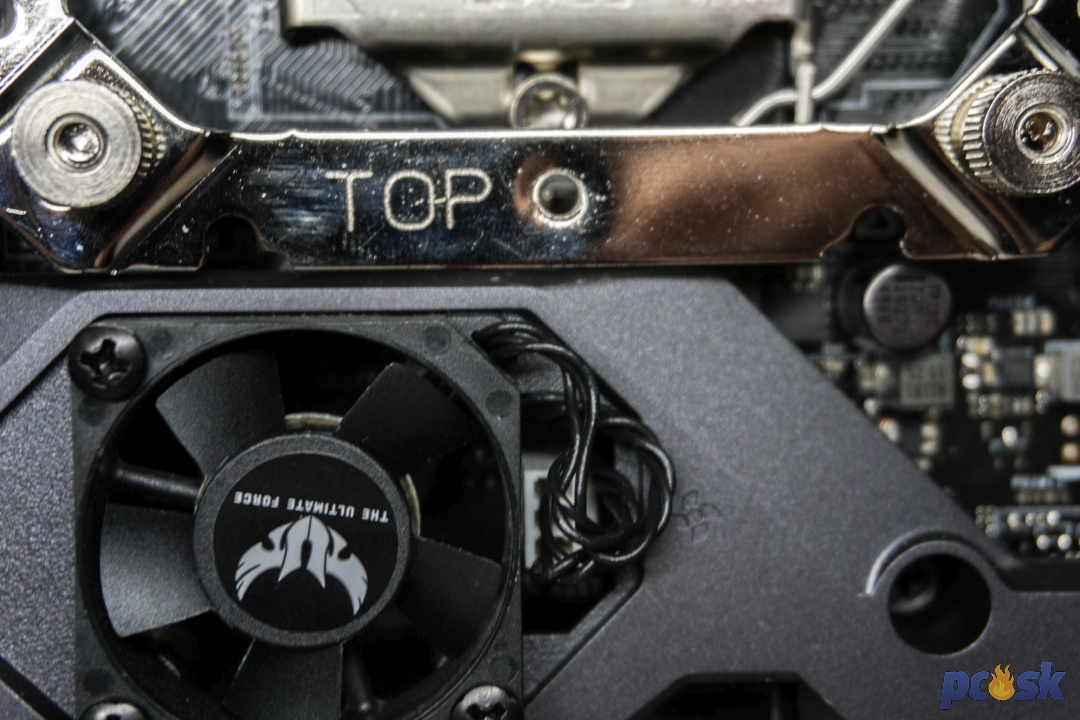

Reeven vypočul kritiku u Okeanos (aj tú našu) a backplate mierne zmenšil. Ako však vidíte na obrázkoch medzi horným prítlačným rámikom a TUF je to naozaj natesno.



Testovacia zostava

Stará testovacia doska doslúžila, keď sa jej "odpálil" konektor prídavného napájania. Navyše už nastal čas testovať chladiče na niektorom z aktuálnejších procesorov. So spoločnosťou Intel a Asus sme sa dohodli na zapožičaní procesoru i5-6600K spolu s doskou Asus Sabertooth Z170 Mark1. Na tomto kombe máme už otestované viaceré chladiče. Procesor síce nieje delidnutý (tento krok spraviť nemôžeme), ale všetky chladiče majú rovnaké podmienky.




procesor
Intel i5-6600K@4,5GHz@1.35v
grafická karta
Onboard
základná doska
Asus Sabertooth Z170 Mark1
SSD
OCZ Octane 128GB
RAM 16GB Kingston Savage DDR4
zdroj
Seasonic SnowSilent 750W
skrinka
SilverStone TJ04-E
operačný systém
MS Windows 10
použitý softvér
Prime95, RealTemp
systémové ventilátory
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM




procesor i5-6600K poskytla spoločnosť Intel

dosku Asus Sabertooth Z170 Mark1 poskytla spoločnost Asus


SSD Octane 128GB poskytla spoločnosť OCZ


Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone


DDR4 pamäte Savage poskytla spoločnosť Kingston


Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM



Metodika merania

Ako „vykurovacie teleso“ slúži Intel i5-6600K pretaktovaný na 4,5GHz s napätím 1,35V. V skutočnosti sú napätia o niečo vyššie, aspoň podľa CPU-z.

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

Výsledky merania

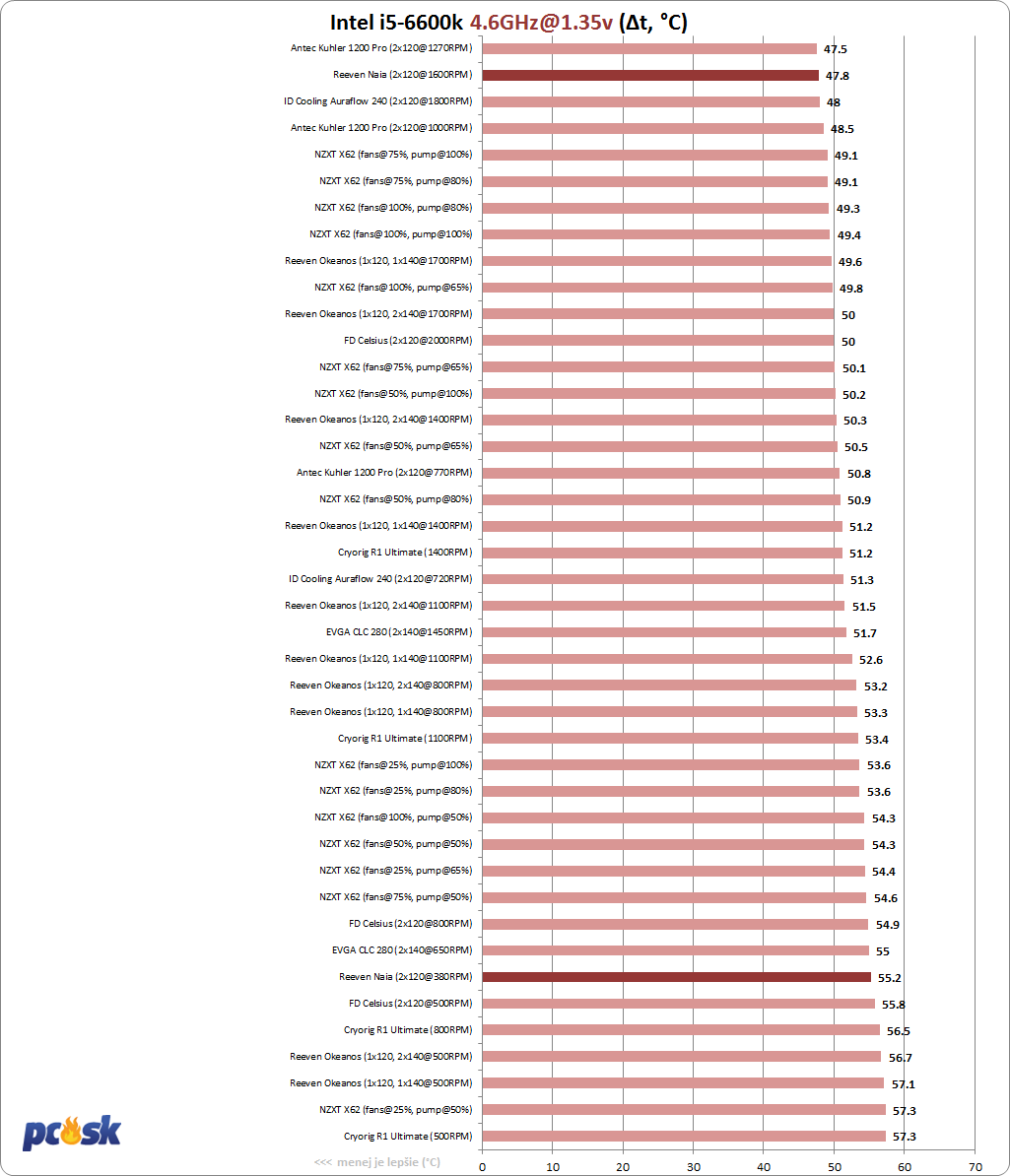

Ako vidíte z výsledkov, Reeven Naia je jeden z najvýkonnejších chladičov, ktorý sme testovali na platforme LGA 1151. Pri plnom výkone sa zaradil na druhé miesto za Antec Kuhler 1200 Pro. Pri najnižšom výkone ventilátorov sa síce prepadol na posledné miesta, ale treba si uvedomiť, že sa ventilátory točili len na 380 otáčkach.
