Enermax ETS-T40F-RF – tak štíhlu vežu sme tu ešte nemali

Enermax ETS-T40F-RF – Dizajn, spracovanie

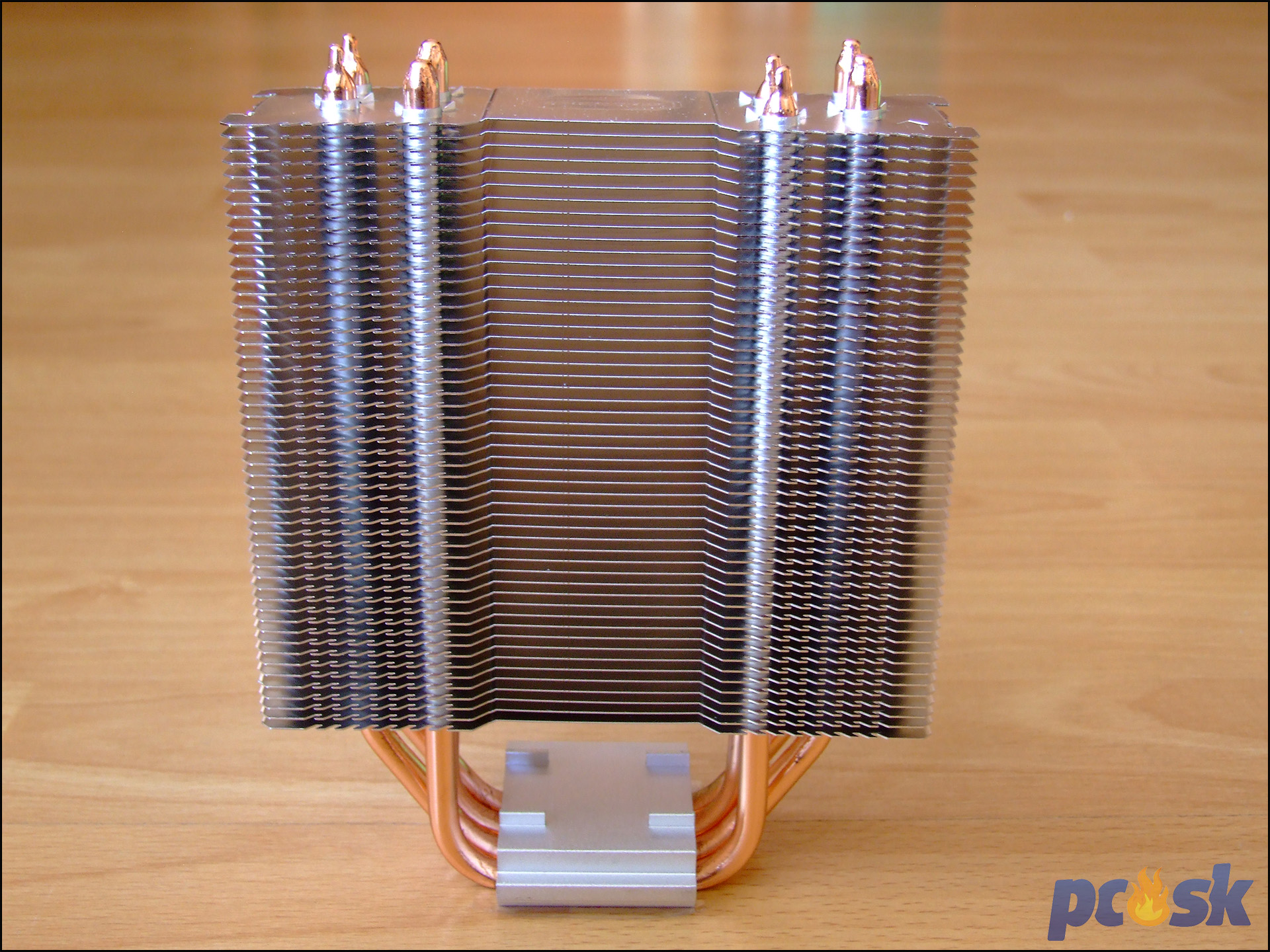

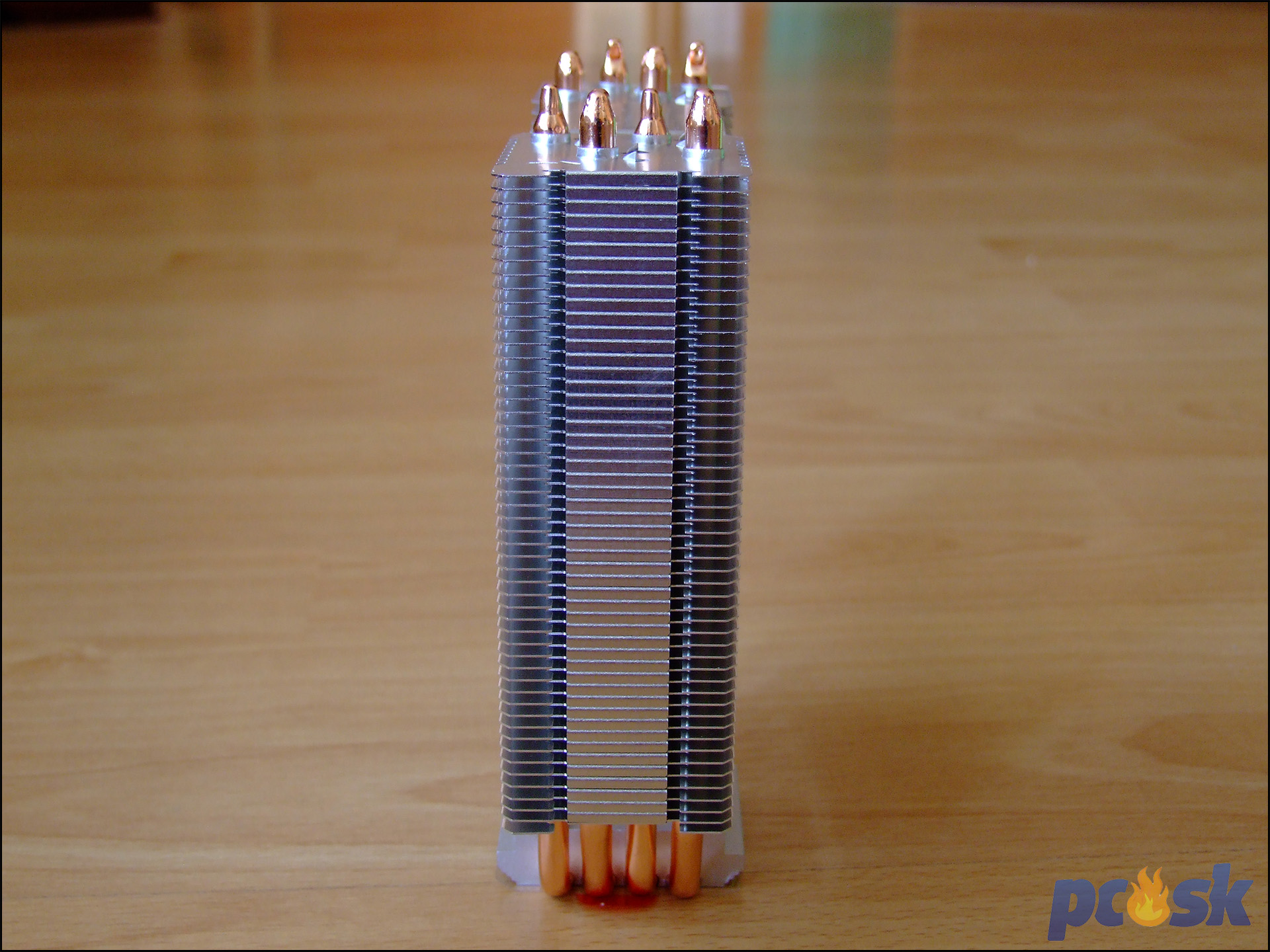

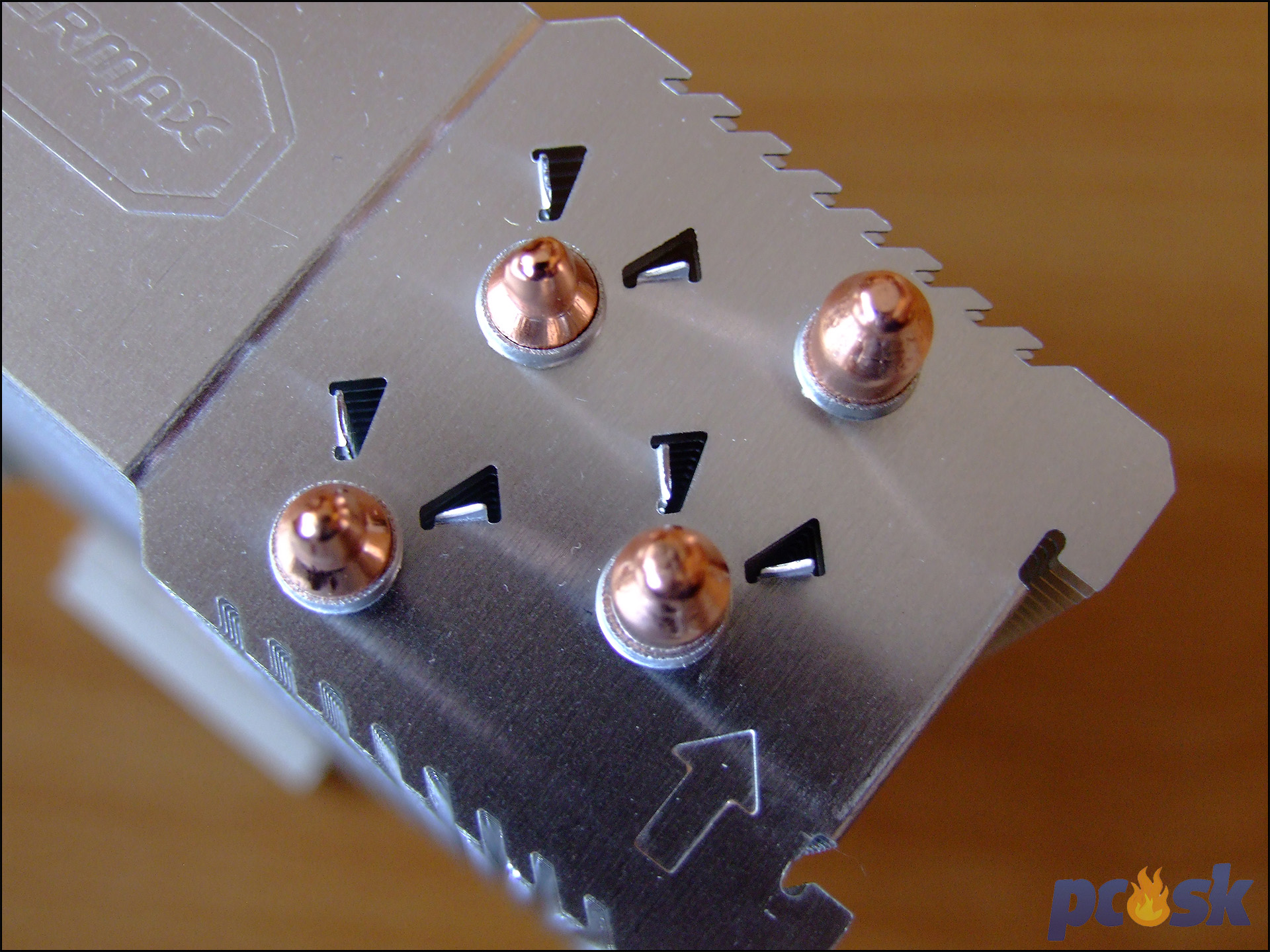

Chladič s výškou 161,7mm využíva pre rozptyl tepla iba jednu vežu, ktorá je navyše extrémne štíhla a jej hrúbka je iba 41mm. Pasív má až 52 rebier, ktoré sú samozrejme z hliníka. Poriadna porcia niklu ich obišla a tu tak výrobca čosi ušetril. Pasív je na pohľad symetrický, no výrobca na vrchnom rebre šípkou naznačuje, ako by ste mali pasív natočiť, resp. na ktorú stranu by mal ísť ventilátor.

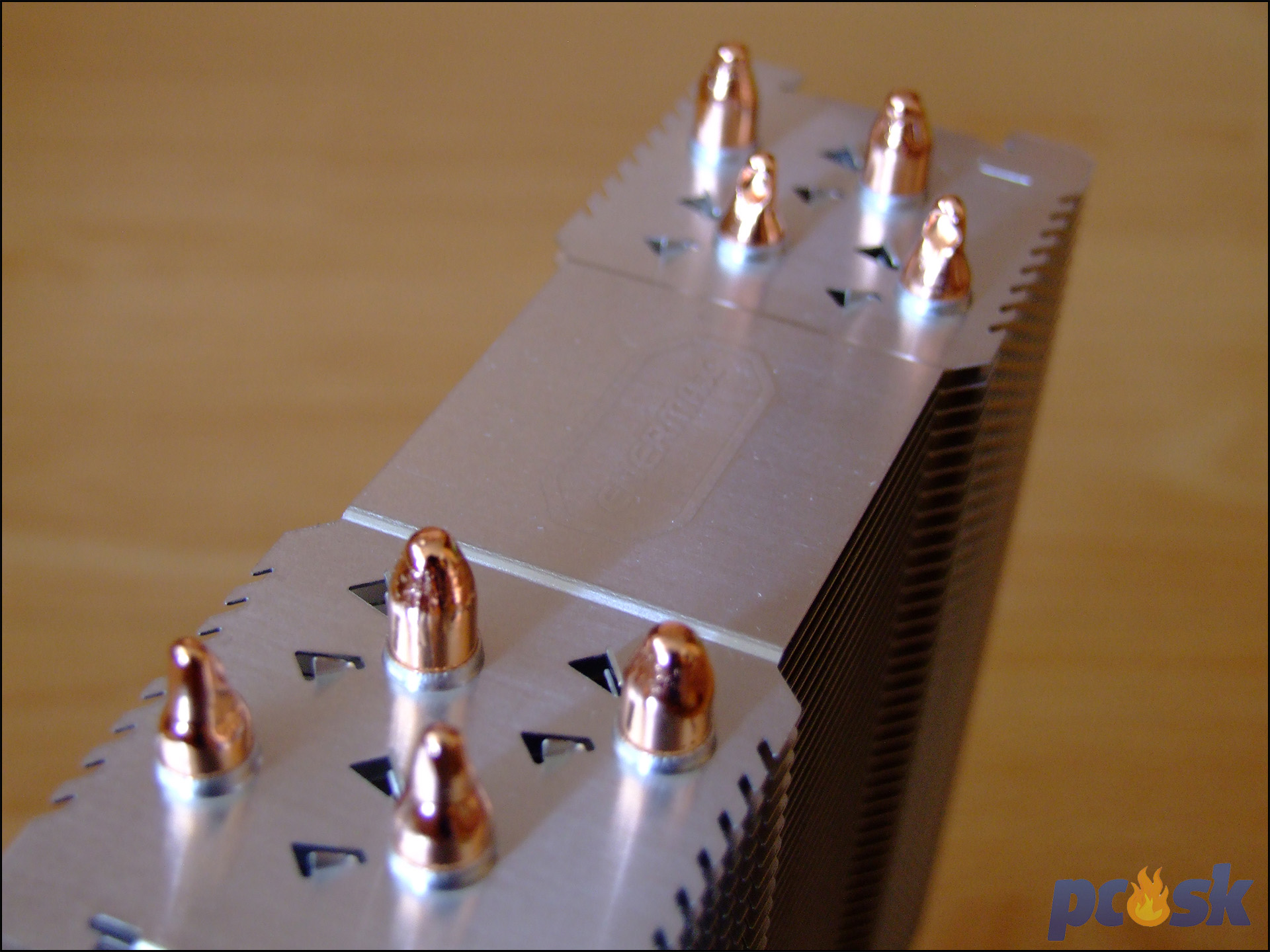

Je to kvôli cikcakovitému usporiadaniu ukončení heatpipes a kvôli malým trojuholníkovým otvorom, ktoré prechádzajú všetkými rebrami. Výrobca tieto vychytávky volá VGF (Vortex Generator Flow) a VEF (Vaccum Effect Flow) a spoločne by mali zlepšiť prietok medzi rebrami a urýchľovať unikanie teplého vzduchu. Pevnosť pasívu je inak vynikajúca a po bokoch sú široké prepojenia. Heatpipes sú navyše prichytené aj k rebrám.

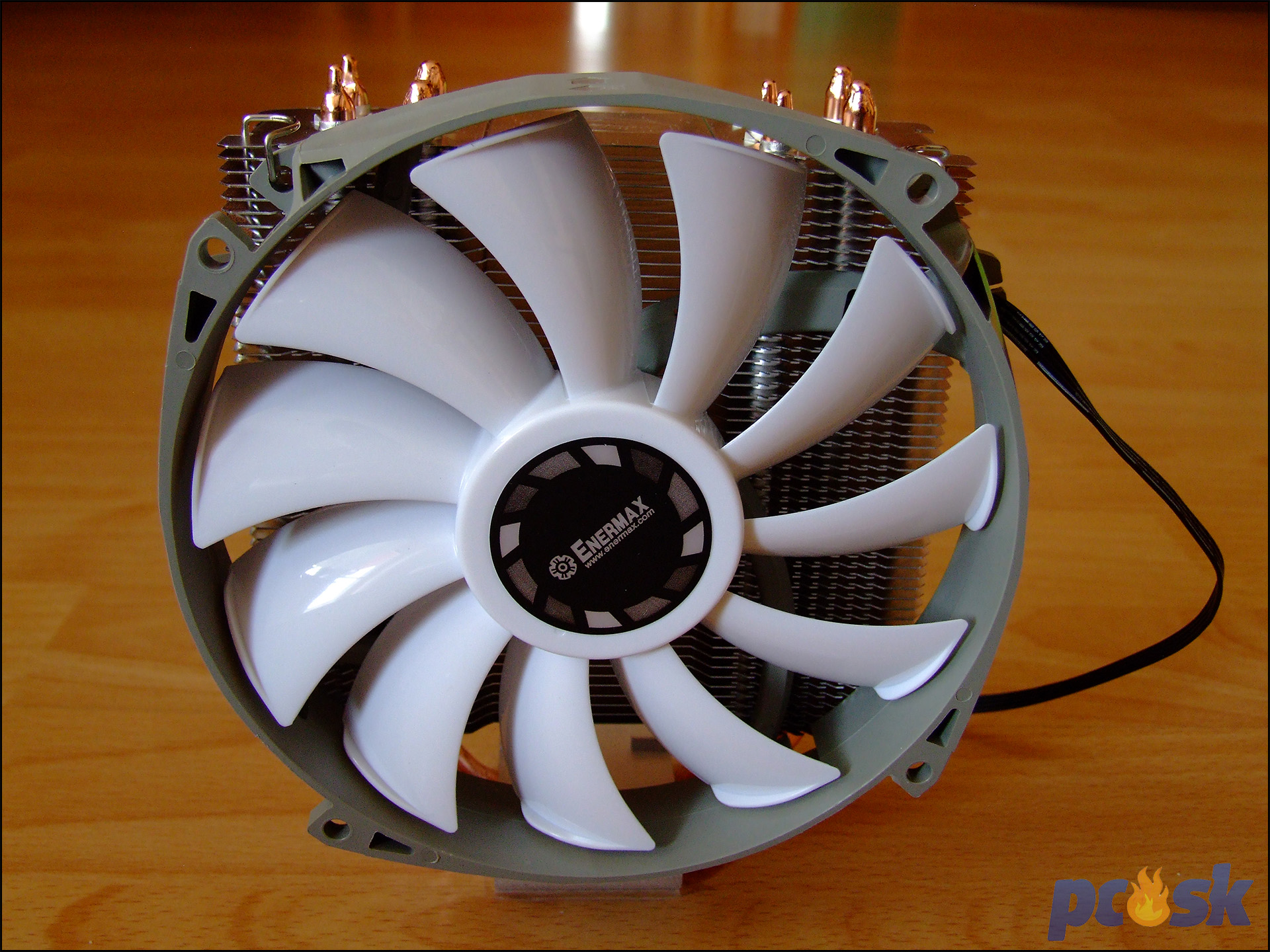

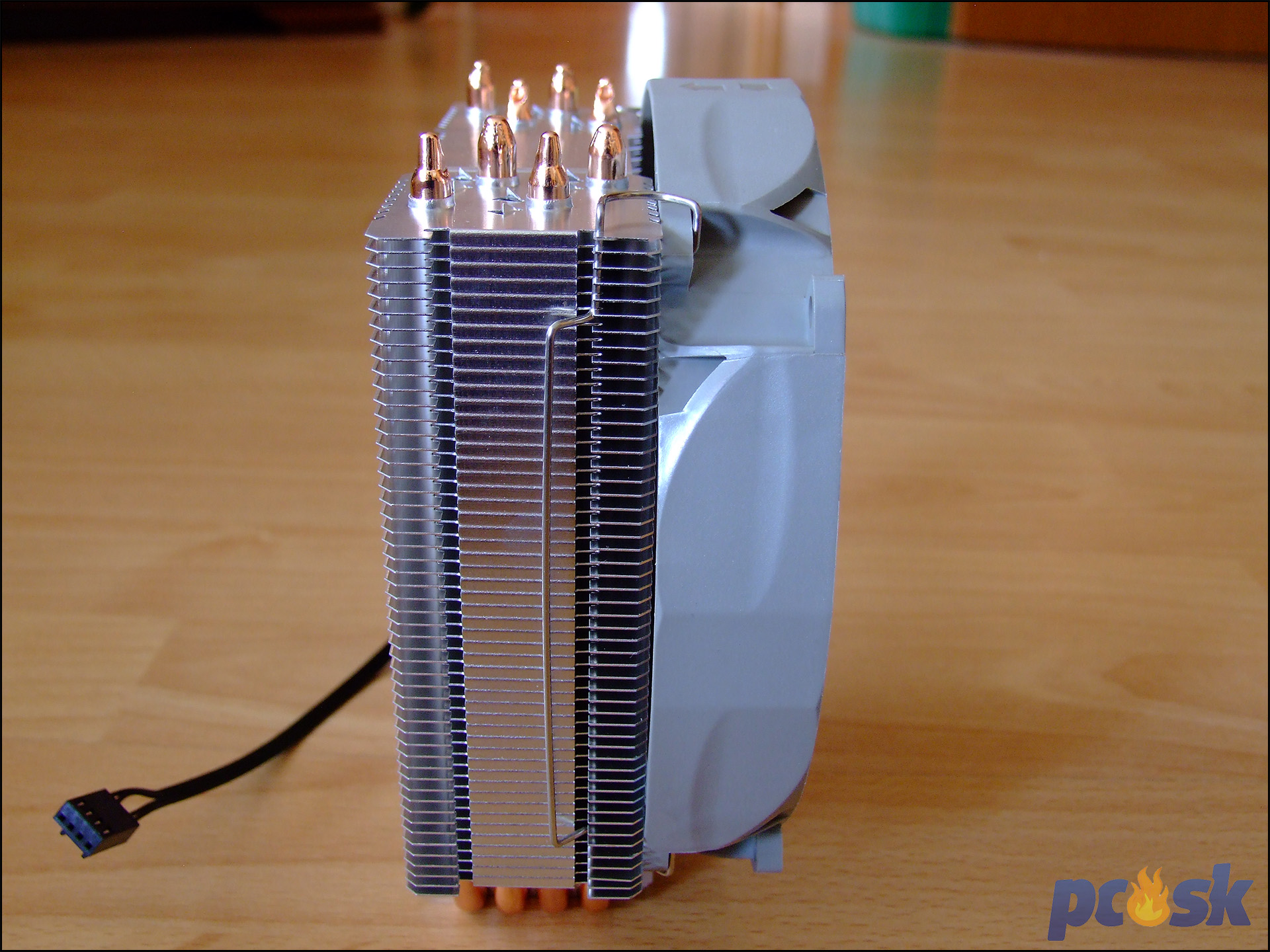

Po osadení pasívu ventilátorom je vidieť, že 140mm ventrilátor značne presahuje rozmery pasívu a to ako hore a dolu, tak aj z oboch strán. Tento koncept nie je ideálny pre prúdenie vzduchu nakoľko časť vzduchu tak prúdi naprázdno okolo chladiča.

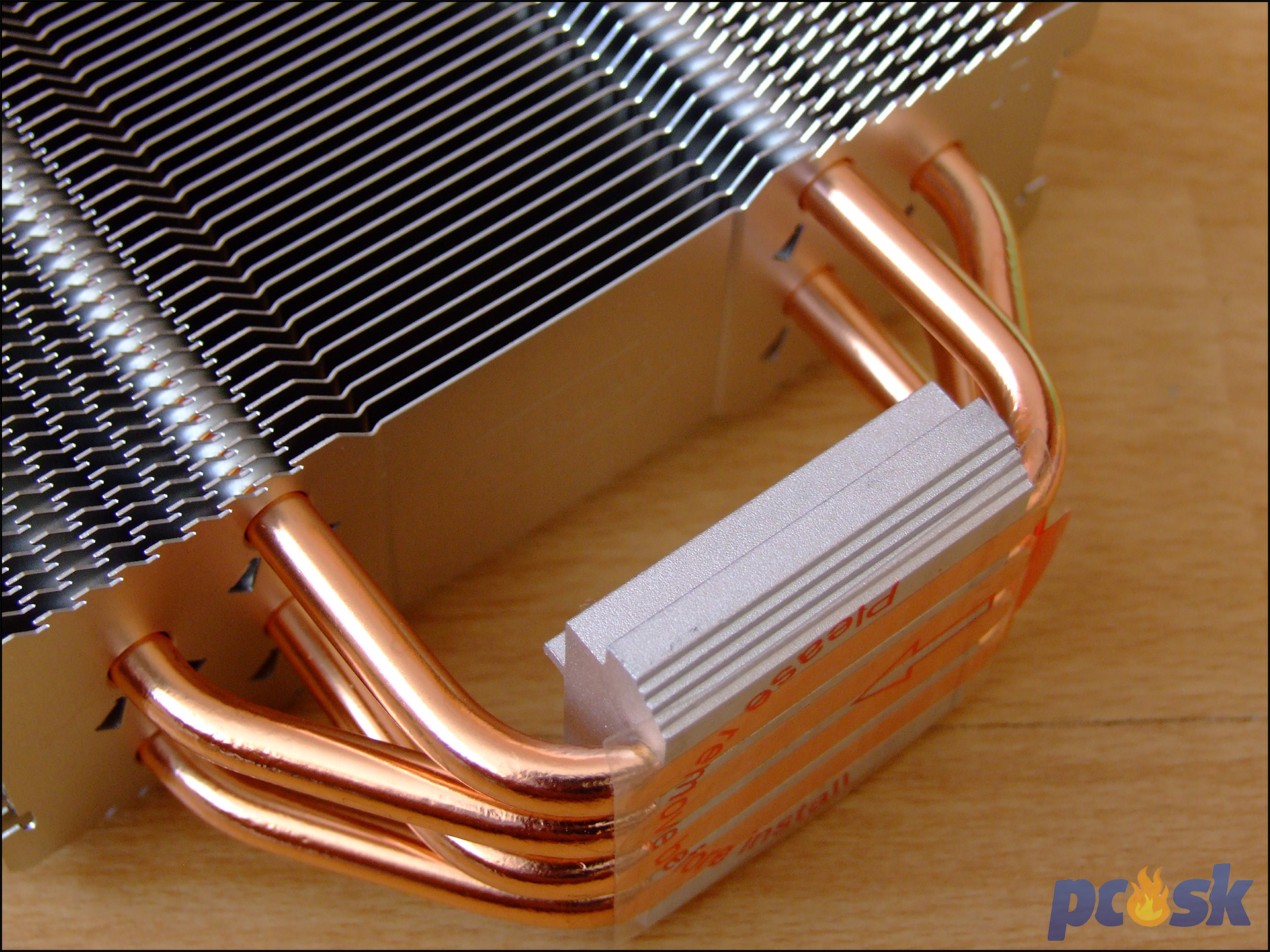

Nikel si nenašiel cestu ani na heatpipes, ktorých sú 4 kusy ohnuté do tvaru U. Priemer majú tradičných 6mm.

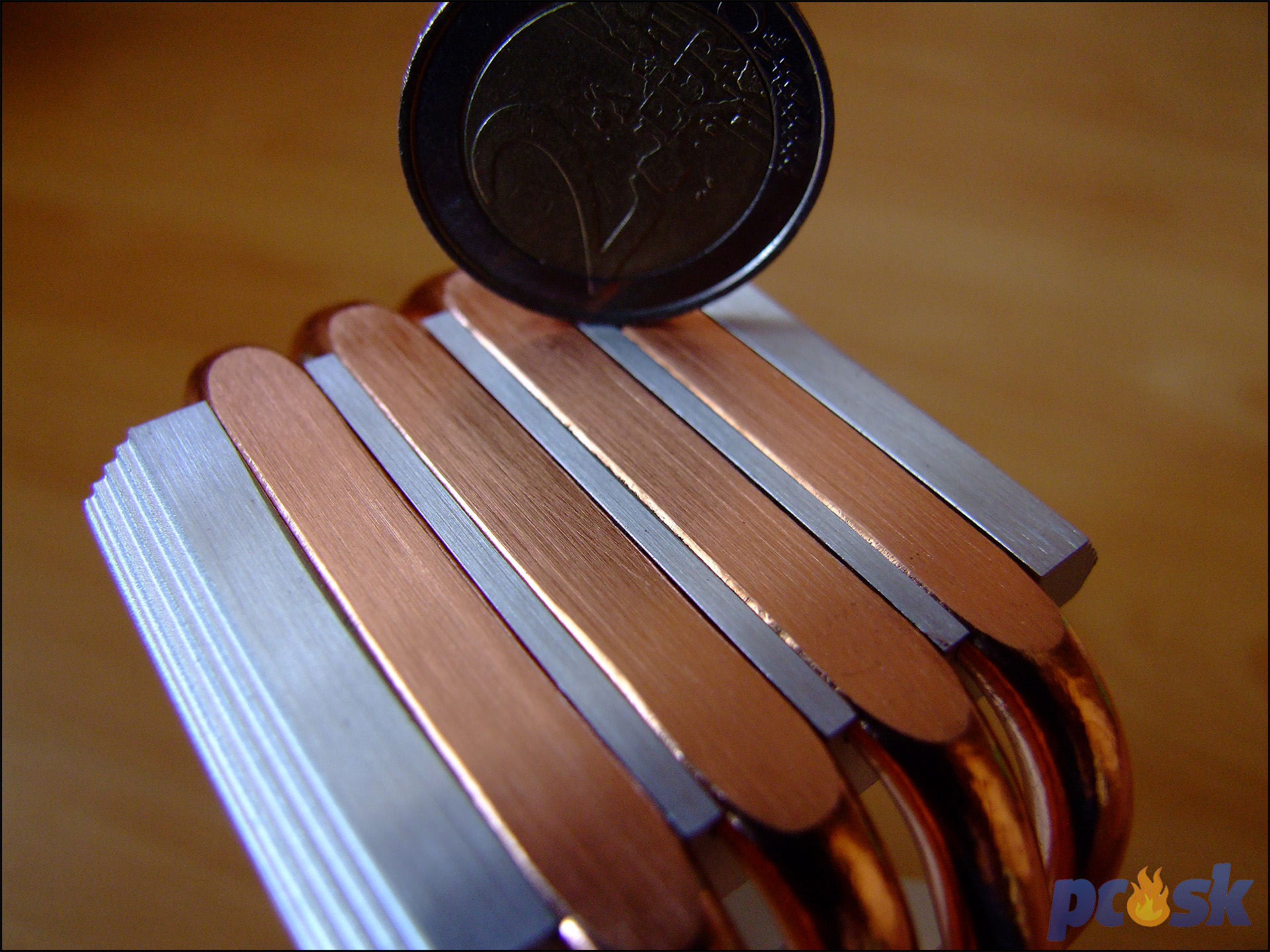

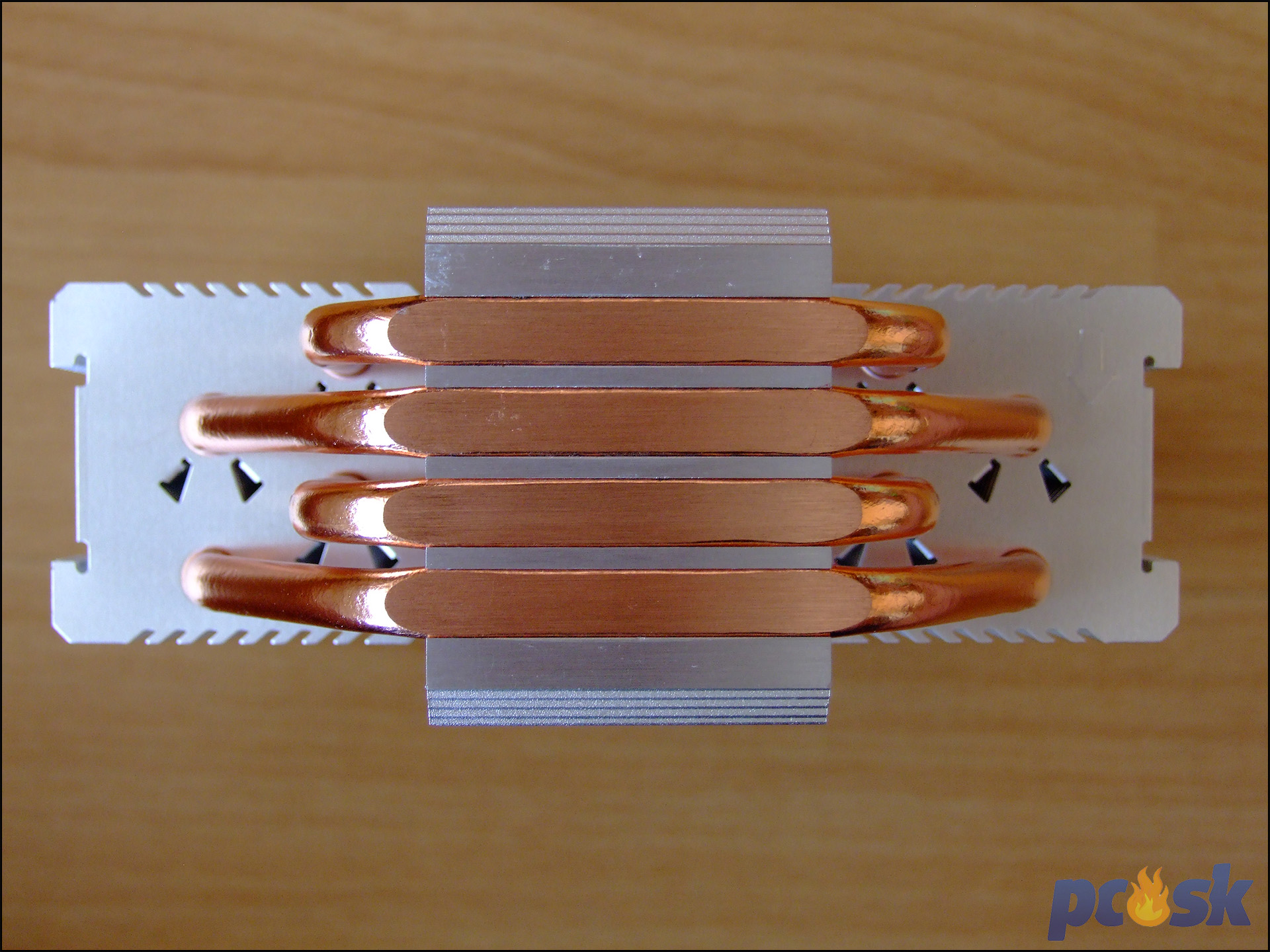

Výrobca v základni heatpipes zbrúsil a tie sa tak priamo dotýkajú IHS procesora.  Medzi hliníkovým blokom základne a heatpipes sú však malé medzierky, ktoré môžu vytvárať vzduchové bubliny a zhoršovať tak prestup tepla do základne.

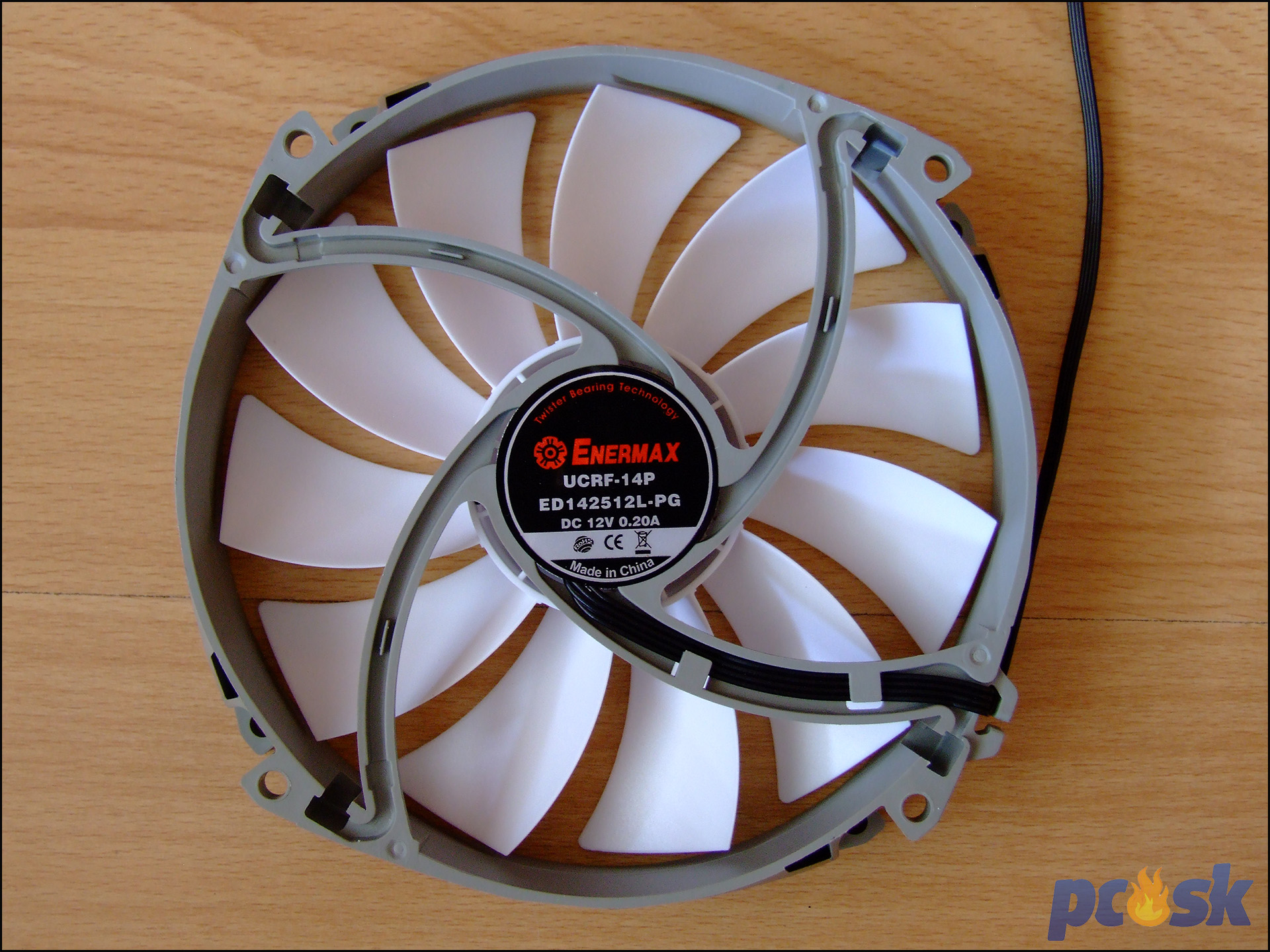

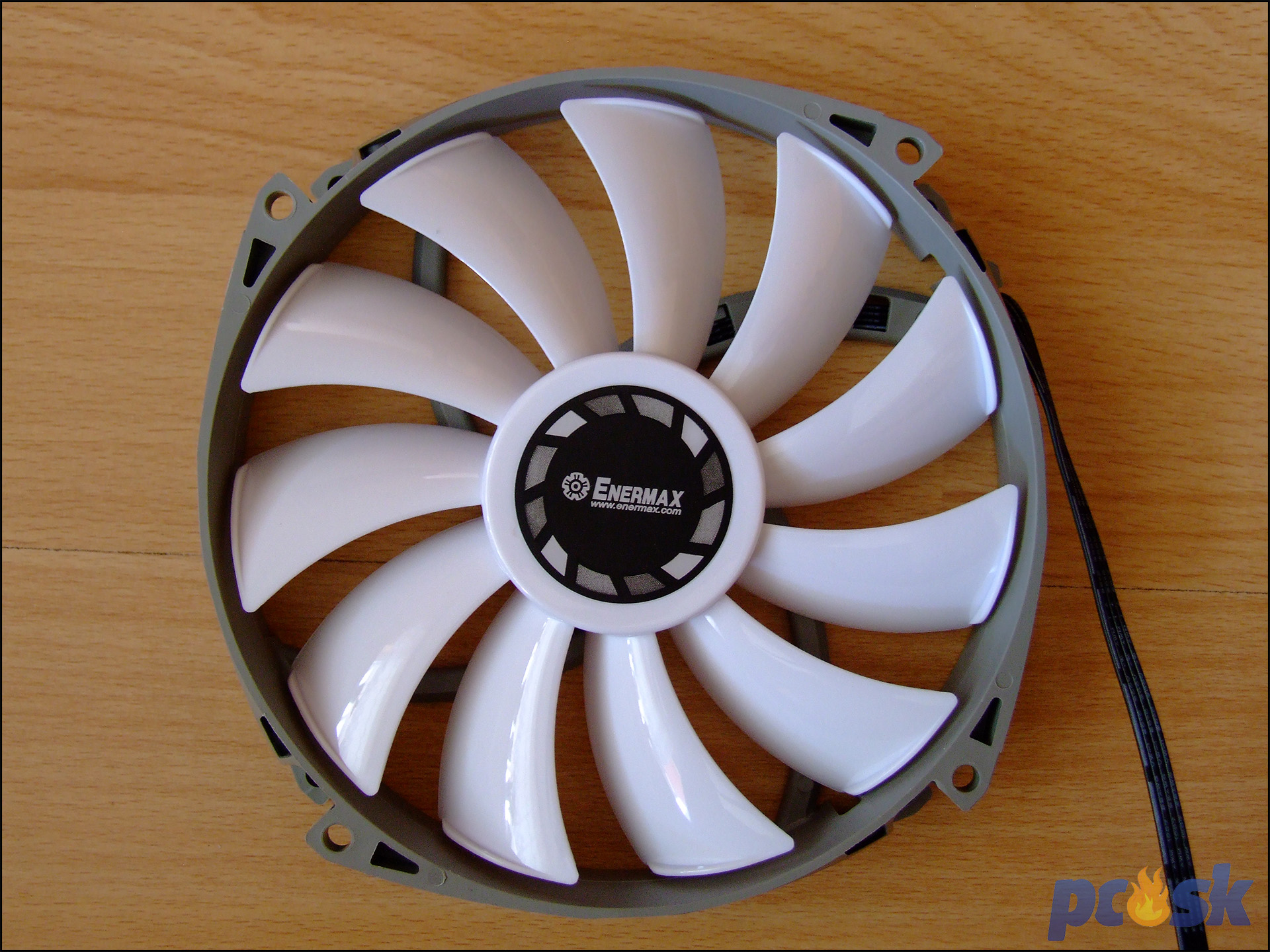

Ventilátorom je model s označením UCRF-14P, ktorý sa samostatne nepredáva. Ide o ventilátor s priemerom 140mm, ktorého 11 bielych lopatiek sa bude točiť v rozmedzí od 500RPM po 1200RPM. Lopatky majú na krajoch jemné výstupky, ktoré by mali eliminovať turbulentné prúdenie a zvyšovať tak efektívnosť chladenia o 10%. Ventilátor sa k doske pripája cez klasický 4pinový PWM konektor.
