Unikátny test na pc.sk – powerline vs. klasická LAN sieť

Hurá, ide to. Ale čo rýchlosť?


Adaptéry zapojené, svetielka blikajú, Internet ide. Powerline adaptéry sú typicky využívané na pripojenie k Internetu. Ak kúpite dostatočne rýchle adaptéry, alebo máte pomalé Internetové pripojenie alebo nemáte veľký dom, nemusí vás rýchlosť takejto siete až tak trápiť. Vtedy totiž rýchlosť adaptérov nebude limitujúca pre vaše Internetové pripojenie. Konkrétny príklad - v dome, kde som testoval adaptéry máme žiaľ iba 5Mbps ADSL (viem, hanba) pripojenie, takže tu sa limit 100Mbps adaptérov rozhodne neprejaví.

Ak však plánujete vybudovať LAN sieť pomocou týchto adaptérov, alebo prepájate väčšie vzdelanosti a máte rýchlejší Internet, môžu powerline adaptéry predstavovať rýchlostnú brzdu. Vzhľadom na spomínanú žalostnú rýchlosť môjho internetového pripojenia nemalo zmysel testovať rýchlosť cez neho. Rozhodol som sa preto otestovať rýchlosť LAN siete medzi dvojicou počítačov. Prvý z nich predstavoval klasický desktop s Windows 8.1 Pro 64bit, ktorý v teste vystupoval ako server. Klientom bol môj notebook taktiež s Windows 8.1 Pro v 64-bitovej edícii. Oba počítače majú gigabitové sieťové rozhranie od Intelu.

Prvý testovací prípad simuloval klasickú LAN sieť. Oba počítače som priamym sieťovým káblom zapojil k prepínaču s rýchlosťou portov 10/100Mbps. V tejto chvíli je potenciál gigabitových sieťových kariet nevyužitý, ale to nás teraz až tak netrápi nakoľko 100Mbps je stále dostatočné aj pre rýchly optický Internet. Použitá kabeláž mala dĺžku asi 20m a išlo o UTP Cat 5e káble. Tento test je odrazovým mostíkom pre porovnanie s powerline rýchlosťou.

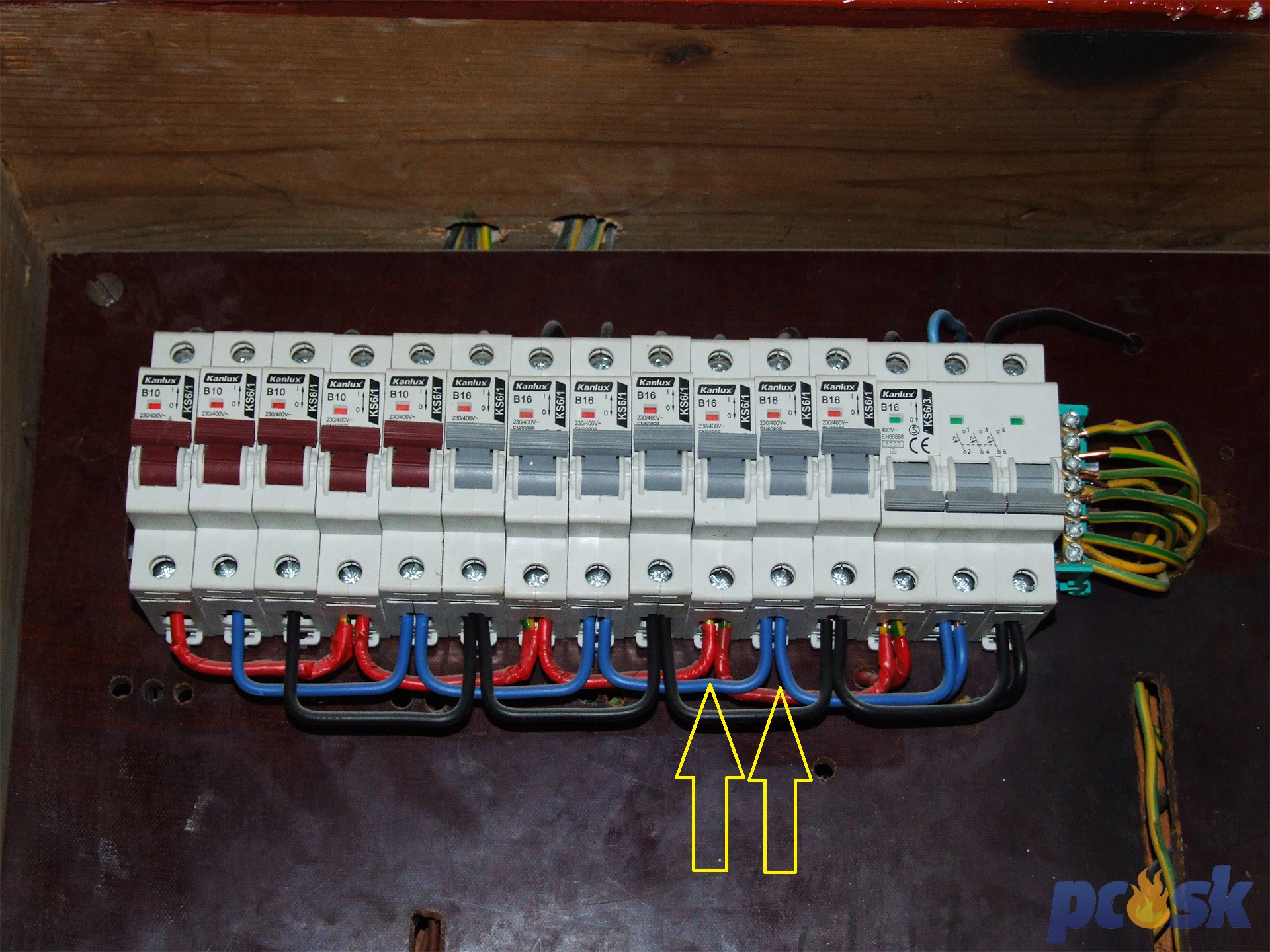

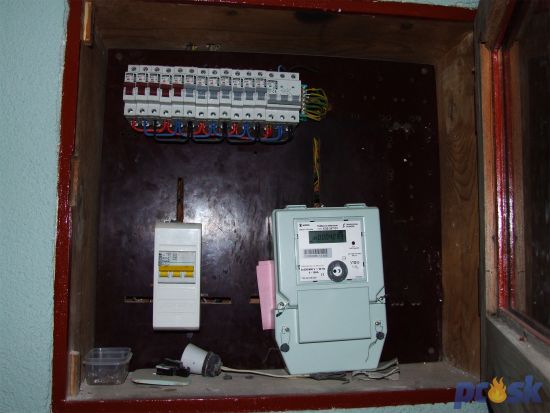

Pred popísanám zvyšných dvoch testovacích prípadov pre Powerline uvádzam obrázok rozvodnej skrine, cez ktorú tiekli dáta. Ide o nedávno menenú skriňu, hliník nahradila meď a došlo k rozloženiu záťaže na viacero ističov čo nás však teraz až tak nezaujíma. Všimnite si horný rad ističov. Jednotlivé fázy sú dobre odlíšené farbou kábla a na nasledujúcich obázkoch šípkou zvýrazním, či boli Powerline adaptéry zapojené v rovnakej fáze, alebo na odlišných.


Druhý test už sa týka powerline. Adaptéry boli vzdialené od seba asi 15m dlhými medenými elektrickými rozvodmi a na rovnakej fáze. Na trase boli zapojené aj nejaké elektrické zariadenia ako smerovač, počítač a asi 3 svetlá.


V poslednom teste meriam rýchlosť powerline technológie, pričom vzdialenosť medzi oboma adaptérmi výrazne vzrástla. Oba totiž delilo od seba asi 40m elektrických káblov, pričom zásuvky, v ktorých boli oba adaptéry neboli na rovnakej fáze a ističi.

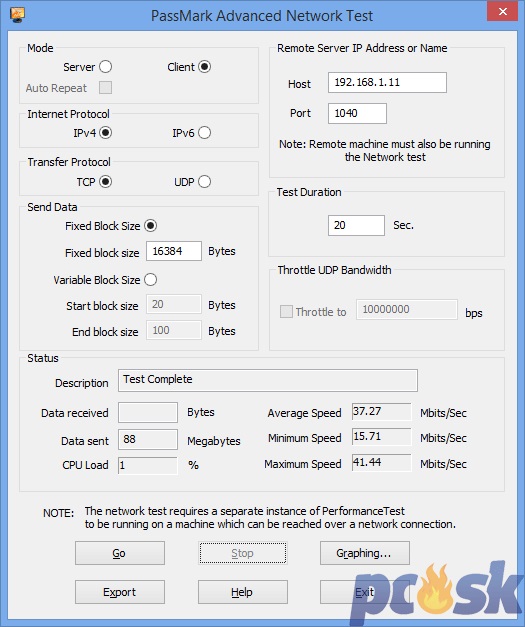

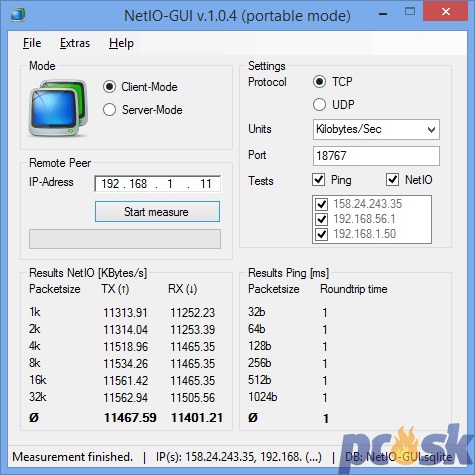

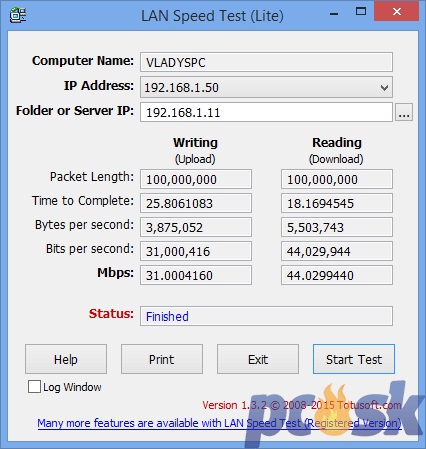

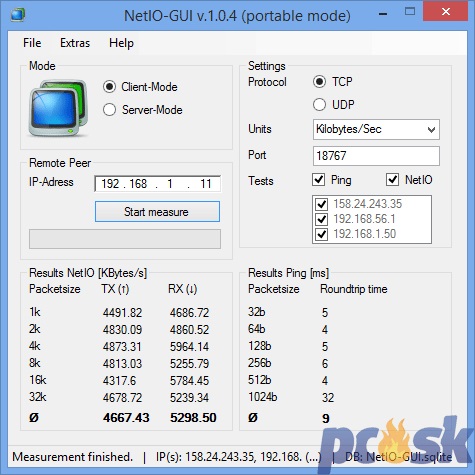

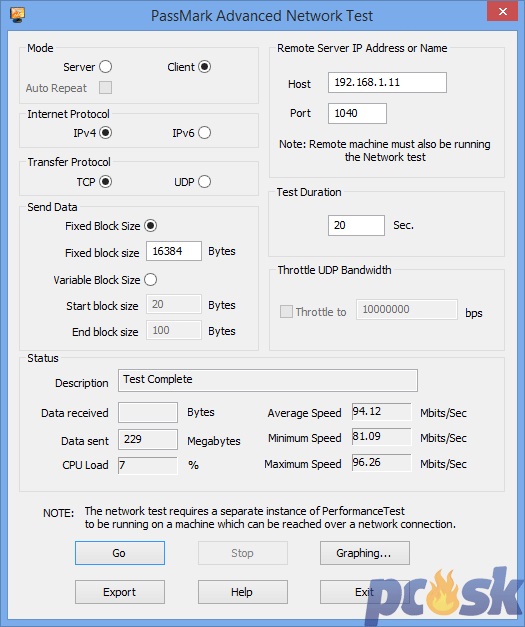

Rýchlosť meriam pomocou týchto nástrojov: NTttcp 5.31, LAN Speed Test, LanBench 1.1.0,  NetIO a PassMark Performance test.

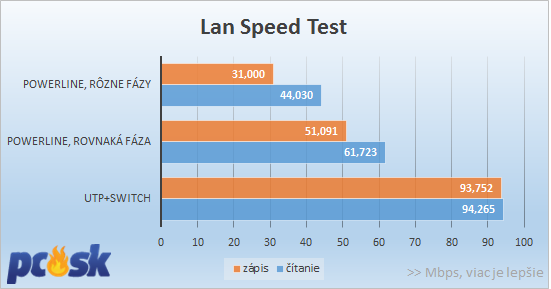

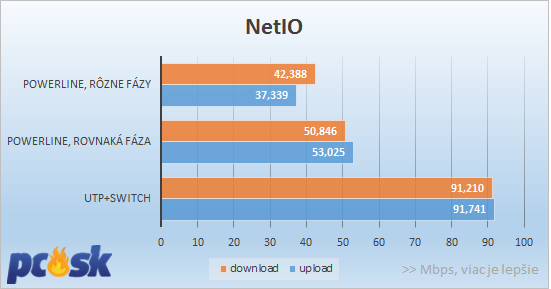

Výsledky

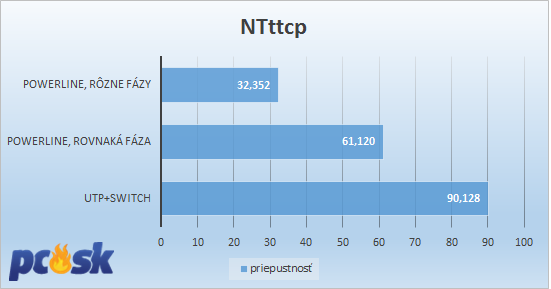

Všetky testy sa zhodujú vo výsledkoch. Powerline funguje, no teoreticky podporovaných 500Mbps nedosiahnete ani vo sne, a veľkým problémom bude aj reálnych 100Mbps. Už pri zapojení asi na 15m a na jednej fáze dochádza k zníženiu prenosovej rýchlosti oproti 100Mbps LAN takmer o polovicu. S rastúcou vzdialenosťou logicky klesá aj prenosová rýchlosť. Powerline teda rozhodne nie sú vhodné na budovanie LAN siete, no to ani nie je ich účelom. Týmito testami sme však odhalili reálne rýchlosti za rôznych okolností a viete tak približne určiť, či budú adaptéry brzdou pre vaše Internetové pripojenie alebo nie.

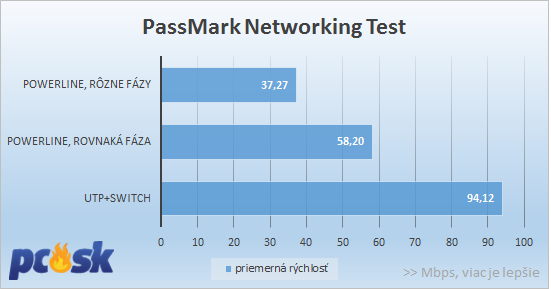

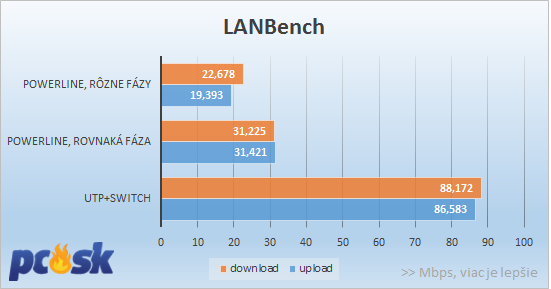

Poznámka: uvedené rýchlosti vo všetkých grafoch sú v Mb/s (Mbps). Je to preto, aby bolo lepšie vidieť zaostávanie powerline za 100Mbps Ethernetom. Ak si chcete pre lepšiu predstavu prepočítať rýchlosti na MB/s, stačí rýchlosti v grafe vydeliť číslom 8.

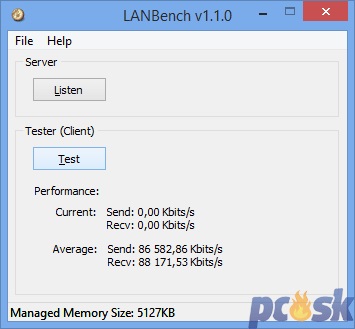

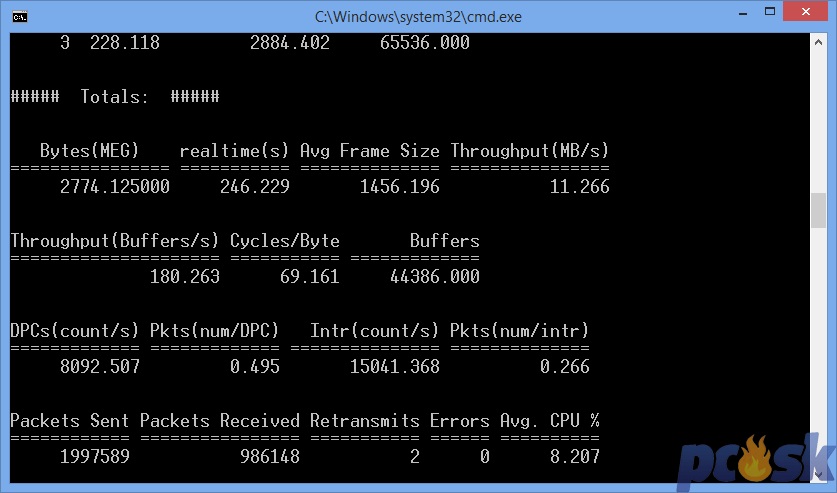

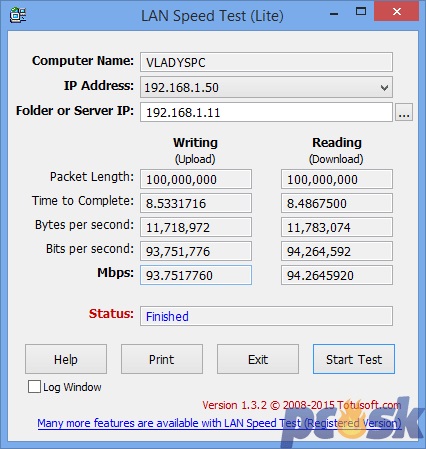

UTP+switch

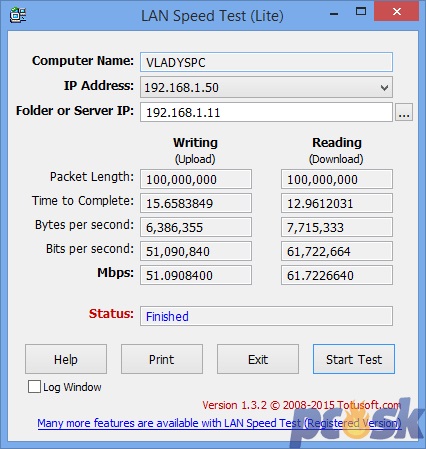

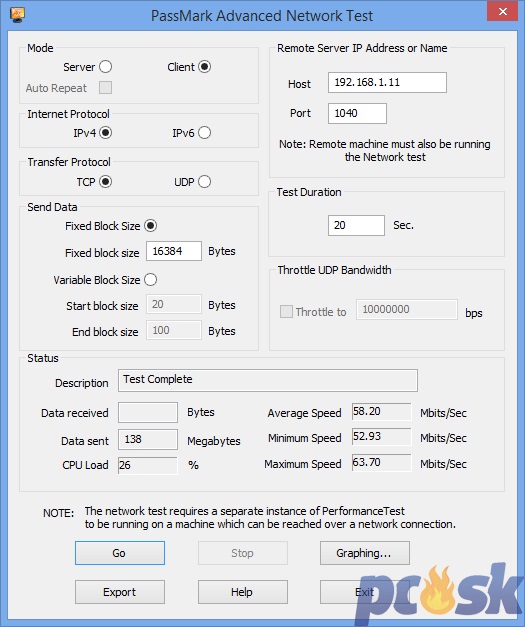

Powerline, rovnaká fáza

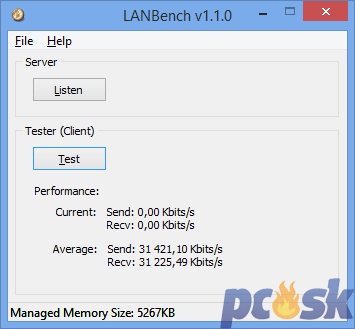

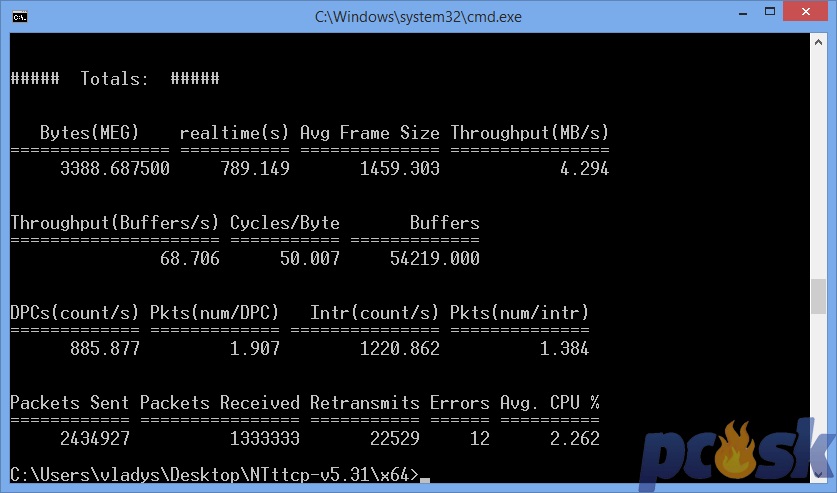

Powerline, rôzne fázy
