Pred niekoľkými mesiacmi sme sa pozreli na X99 základné dosky od ASUS a MSI. Dnes pre lepší prehľad pridávame tretieho veľkého výrobcu, ktorým je ASRock. Pre zastúpenie X99 platformy sme dostali základnú dosku X99 Extreme6.
Čo si budeme klamať - celá platforma X99 zaujíma mizivú časť zákazníkov a to z jedného hlavného dôvodu a tým je cena. Podľa neoficiálnych štatistík predstavujú predaje X99 základných dosiek iba 1% z celkových predajov. Ide skutočne o platformu pre nadšencov požadujúcich čo najvyšší výkon, ktorí nejaké to euro navyše neriešia. Pre drvivú väčšinu bežných smrteľníkov je bohato dostačujúca mainstream platforma Intel Z97 a pre tých, čo nemajú v pláne hrať náročné hry a zapájať viacero grafických kariet naraz postačí aj H97 čipset či iný a samozrejme netreba zabúdať ani na AMD.
Ani my sa preto nebudeme príliš venovať X99 doskám. Dnes však tak trochu nadviažeme na dávnejší test X99 dosiek od MSI a ASUS. Zohnať patričný procesor pre testovanie nebolo ľahké a tak sa celý proces výrazne pretiahol a nakoniec budeme testovať s iným procesorom a DDR4 pamäťami ako predtým. Pre predstavu toho čo dnes testovaná doska pre X99 poskytuje to však postačí výborne.
ASRock X99 Extreme6 - Balenie, príslušenstvo
Úvod už nebudem viac preťahovať, poďme sa pozrieť na prvú dosku, ktorou je X99 Extreme6 od ASRock. Ide o variant, ktorý na rozdiel od bračeka X99 Extreme6/ac nedisponuje modulom pre bezdrôtové Wi-Fi a Bluetooth pripojenie. Na druhú stranu sa však predáva o asi 40€ lacnejšie a cena tejto dosky začína v slovenských obchodoch od 259€.
Ide o slušnú sumu peňazí a tak by doska mohla disponovať aj bohatším príslušenstvom. To sa spolu s doskou nachádza v pomerne rozmernej krabici. Predná strana vypichuje iba tie najhorúcejšie vlastnosti, no zadná strana už informáciami nešetrí a poskytuje pestrý popis všetkého podstatného. Výrobca na balenie umiestnil aj praktické ucho pre lepšie prenášanie. Poteší aj fakt, že doska je okrem antistatického obalu uložená aj v mäkkom, penovom výlisku.
Otvorením balenia sa vám naskytne pohľad na kompletné príslušenstvo. Nechýba povinná literatúra, káble a dokonca až 2 SLI mostíky. Výrobca pribaľuje aj 2 skrutky pre mini-PCIe slot a Ultra M.2 slot. V tomto smere je však trochu neekologický a dve maličké skrutky balí zvlášť do dvoch igelitových vreciek.
Kompletné príslušenstvo
- užívateľská príručka pre rýchlu inštaláciu
- užívateľský manuál pre softvérové nastavenia
- CD s ovládačmi a softvérom
- 1x záslepka na zadný panel
- 1x SLI mostík
- 1x 3-Way SLI mostík
- 4x SATA3 káble
- 1x HDD Saver kábel
- 1x skrutka pre mini-PCIe slot
- 1x skrutka pre Ultra M.2 slot
ASRock X99 Extreme6 - Funkcie dosky, špecifikácie
Veľkú skupinu funkcií obsahuje v sebe Super Alloy technológia, ktorá má zaistiť stabilný a spoľahlivý chod dosky. Patria sem napríklad veľké pasívy alebo aj 60A cievky v napájacej kaskáde procesora, ktoré by mali byť 3-krát lepšie ako 20A feritové cievky.
Z prémiových cievok neťaží len procesor, ale aj RAM. Cievky zo zliatiny sú odolné voči magnetickému a tepelnému pôsobeniu vďaka čomu dodávajú stabilnejšie napájanie operačným pamätiam.
Do Super Alloy spadajú aj Dual-N MOSFETy, čo sú v podstate 2 čipy uložené na seba. Využitím tohto dizajnu by mal zdroj pracovať efektívnejšie a napájacia oblasť by sa mala menej zahrievať.
12K japonské Nichicon platinové kondenzátory v oblasti audia poskytnú vyššiu životnosť ako bežné audio kondenzátory.
Väčšiu kategóriu ochranných funkcií ASRock nazýva Full Spike Protection. Patrí sem ochrana proti výkyvom napätia, bleskom a elektrostatickým výbojom. Proti ESD sú na doske v oblasti MOSFETov a USB a LAN portov prvky, ktoré by mali predchádzať elektrostatickým výbojom.

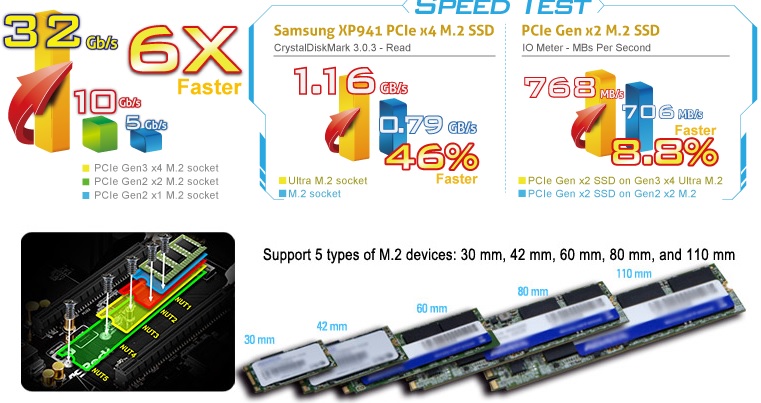

S Ultra M.2 slotom váš SSD nebude nič brzdiť. Tento slot totiž využíva 4 PCIe linky a výsledná rýchlosť je tak až 32Gbps. Doska navyše podporuje zapojenie diskov 110mm dlhých.

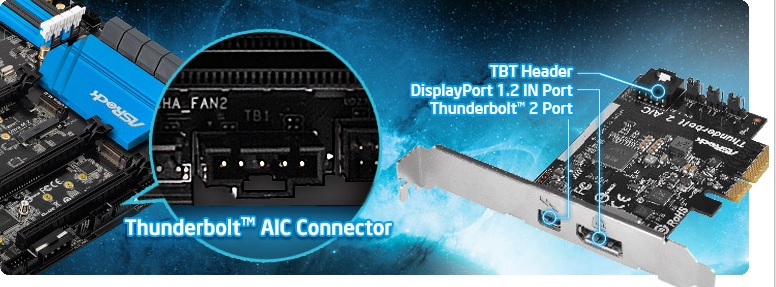

Doska je pripravená aj na Thunderbolt 2 technológiu nakoľko disponuje TBT AIC konektorom pre pripojenie Thunderbolt karty, s ktorou je možné využívať rýchlosť 20Gbps.
DDR4 pamäte sú ešte stále novinkou, ktorú využijú práve X99 dosky. K doske od ASRock navyše môžete pripojiť aj ECC a RDIMM DDR4 pamäťové moduly, ktoré sa tradične používajú v oblasti serverov.

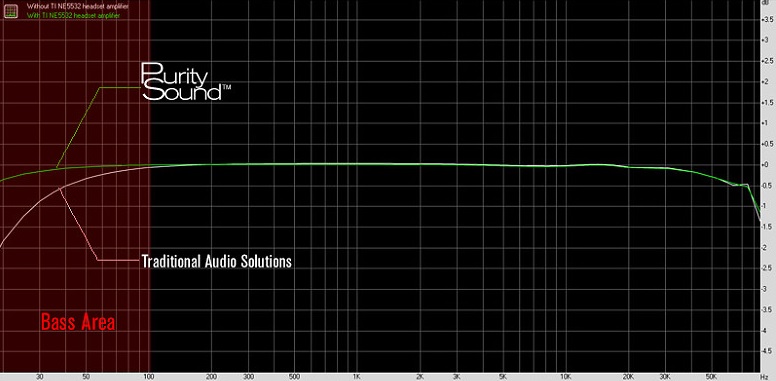

Audio technológia u ASRock sa nazýva Purity Sound 2. Jej súčasťou je kvalitný zvukový kodek Realtek ALC1150 so 115dBA SNR a EMI štítom, izolované PCB, zosilňovače pre slúchadlá s impedanciou 600ohm či japonské Nichicon kondenzátory. Všetky tieto prvky sa podieľajú na kvalitnom zvukovom prejave.
Zaujímavosťou dosky je aj dvojica LAN portov. Jeden ovláda Intel, druhý Qualcomm.

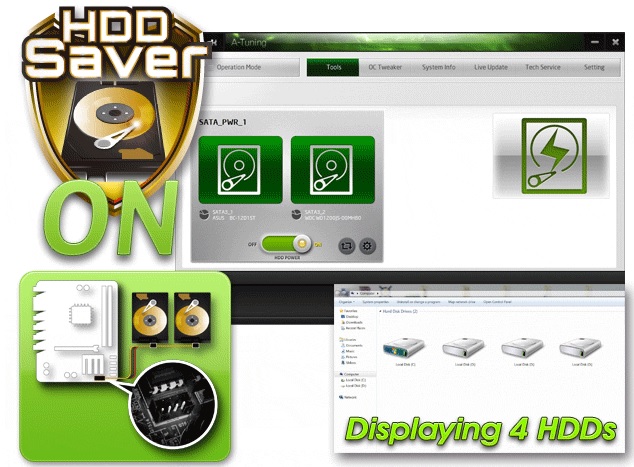

Nepochybne zaujímavou je aj HDD Saver technológia dostupná exkluzívne u ASRock dosiek. Táto vychytávka je zastupená na doske 4-pinovým konektorom, cez ktorý je možné k doske pripojiť maximálne 2 bežné pevné disky. Následne je cez softvér v operačnom systéme možné tento disk vypínať/zapínať čím sa disk v prípade potreby šetrí a kryje pred očami zvedavcov.

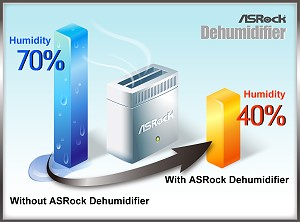

Diskutabilnou funkciou je Dehumidifier. Jeho funkciou je odstrániť z počítača vlhkosť, ktorá môže spôsobiť skrat základnej dosky. Podľa ASRock dokáže Dehumidifier znížiť vlhkosť zo 70% na 40% za 20 minút. Pár amatérov funkciu prezentuje aj na videu, ako však funguje nevysvetľuje. ASRock však prezradil, že doska počas vopred nastavených intervalov zahreje niektoré časti ako VRM či PCH čím dochádza k odparovaniu vlhkosti. Tá je následne cez systémové ventilátory odsatá von zo skrine.
Ako tomu už u ASRock býva, pri zakúpení dostanete aj kupón na ročné predplatné služby ASRock Cloud.
Špecifikácie
| ASRock X99 Extreme6 | |
Formát | ATX (30,5x24,4cm) |
Socket | Intel LGA2011v3 |
Čipset | Intel X99 |
Operačné pamäte | 8 DIMM slotov maximálne 128GB DDR4 v štvorkanálovom zapojení s frekvenciou 3000MHz (OC) podpora XMP podpora ECC a RDIMM |
Rozširujúce sloty | 3x PCIe 3.0 x16 (40-linkový CPU režimy: x16/x16/x8; 28-linkový CPU režimy: x16/x8/x4) 2x PCIe 2.0 x1 1x mini-PCIe slot |
Úložisko | Intel X99 čipset 10x SATA3 1x Ultra M.2 Socket 3 s rýchlosťou 32Gbps) 1x eSATA |
USB | Intel X99 čipset 2x USB 3.0 konektory na doske 4x USB 2.0 (2x na zadnom paneli, 2x na doske) ASMedia ASM1074 radič 4x USB 3.0 na zadnom paneli ASMedia ASM1042 radič 2x USB 3.0 na zadnom paneli |
LAN | 1x Intel I218V Gigabit LAN 1x Qualcomm Atheros AR8171 Gigabit LAN |
Multi-GPU | nVidia Quad SLI, 3-Way SLI a SLI AMD Quad CrossFireX, 3-Way CrossFireX a CrossFireX |
Audio | PuritySound2 7.1-kanálové HD audio kodek Realtek ALC1150 |
Zadný panel | 1x PS/2 pre klávesnicu/myš 2x USB 2.0 4x USB 3.0 (ASMedia ASM1074) 2x USB 3.0 (ASMedia ASM1042) 2x RJ-45 6x audio jack 1x optický S/PDIF výstup 1x eSATA 1x tlačidlo pre vymazanie CMOS |
Interné konektory | 1x konektor pre pripojenie PC skrine 1x TPM header 2x konektor pre CPU ventilátor (4pin+3pin) 3x konektor pre systémové ventilátory (1x4pin+2x3pin) 1x Power Fan konektor (3pin) 1x 24pin EATX konektor 1x 8pin ATX 12V konektor 1x AAFP 2x USB 2.0 konektor 2x USB 3.0 konektor 1x vertikálny USB 2.0 port 1x Power LED header 1x HDD Saver konektor 1x PCIe konektor pre napájanie PCIe slotov 1x Thunderbolt AIC konektor 1x jumper pre vymazanie CMOS 1x COM header 1x diagnostický displej 1x tlačidlo pre vypnutie/zapnutie zostavy 1x tlačidlo pre reset zostavy 1x prepínač medzi BIOSmi |
Dodávaný softvér | ovládače ASRock Utilities (A-Tuning, USB Key, XFast LAN, XFast RAM, Disk Health Report, APP Charger, Restart to UEFI) Google Chrome Antivírus Start8 Orbweb.ME Professional |
Cena (marec 2015) | od 259€ (zdroj: heureka.sk) |
ASRock X99 Extreme6 - Čispet, bližší pohľad na dosku
Čipset

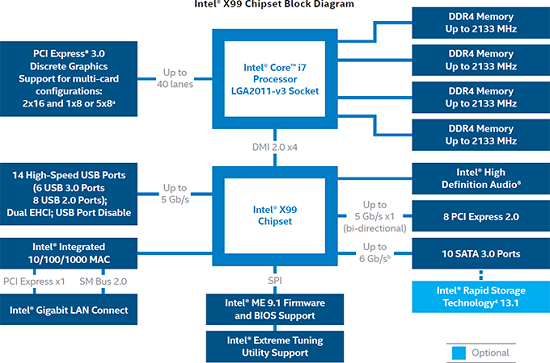

Spolu s Haswell-E procesormi Intel uviedol aj nový high-end čipset X99 a tak sa poďme pozrieť, čo nové prináša.
V prvom rade ide samozrejme o podporu nových procesorov určených do patice LGA 2011-v3. Druhá podstatná zmena nastala v operačných pamätiach. Podporovanými sú DDR4 moduly s frekvenciou 2133MHz v 4-kanálovom zapojení. Pamäte je však samozrejme možné pretaktovať na vyššie frekvencie. Samotný procesor je schopný dodať 28 alebo až 40 PCIe 3.0 liniek, ktoré môžu byť rozdelené do 2x16+1x8 alebo 5x8 konfigurácie. S procesorom komunikuje PCH DMI zbernicou druhej generácie.
Čipset sám podporuje 14 USB portov (8x USB 3.0, 6x USB 2.0), 8 PCIe 2.0 a až 10 SATA3 portov. Nechýbajú technológie ako Intel VT-d pre virtualizáciu, HD Audio či Rapid Storage. K procesorom Haswell-E si monitor nepripojíte nakoľko neobsahujú integrované grafické jadro.
Detaily dosky

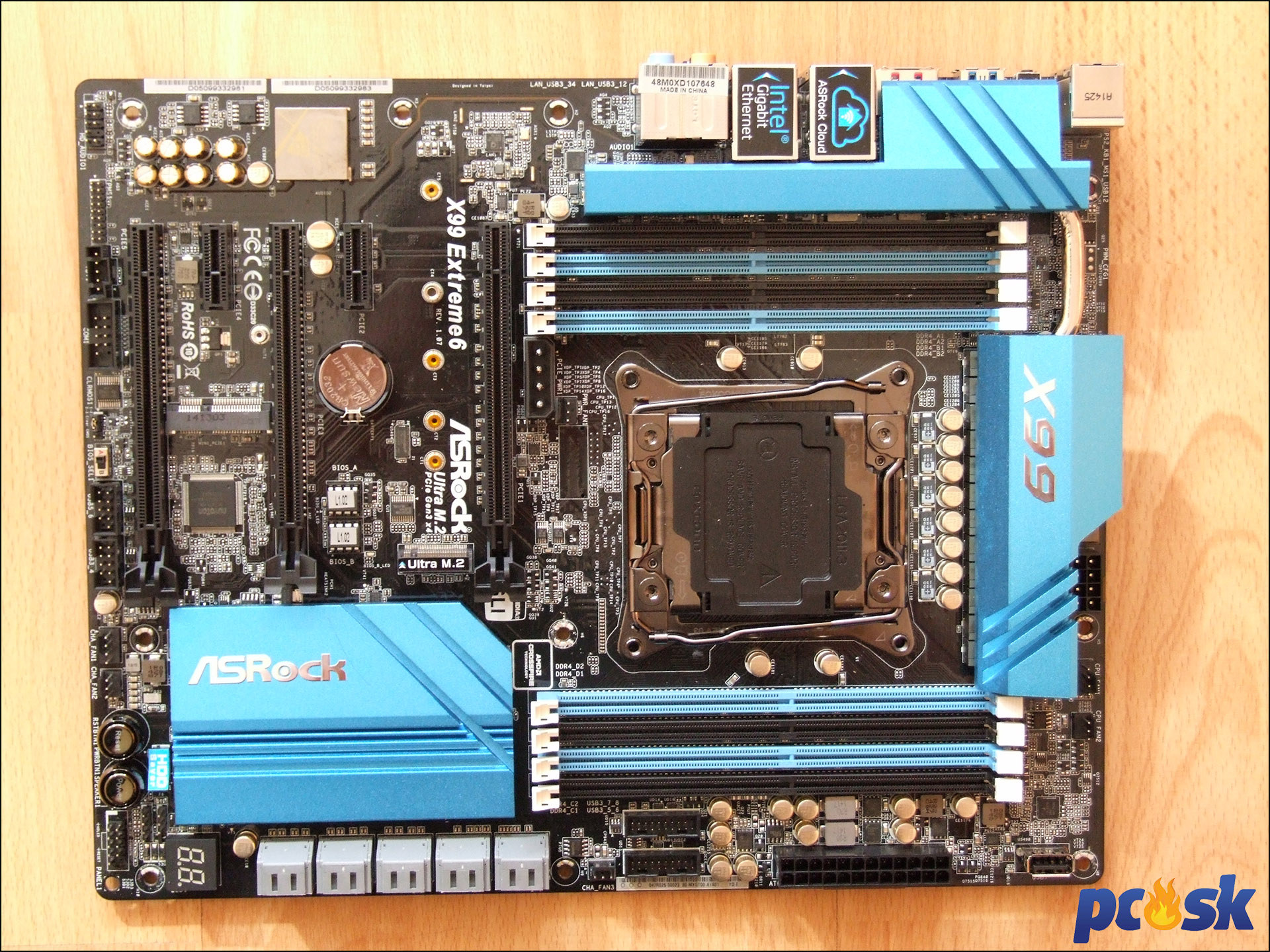

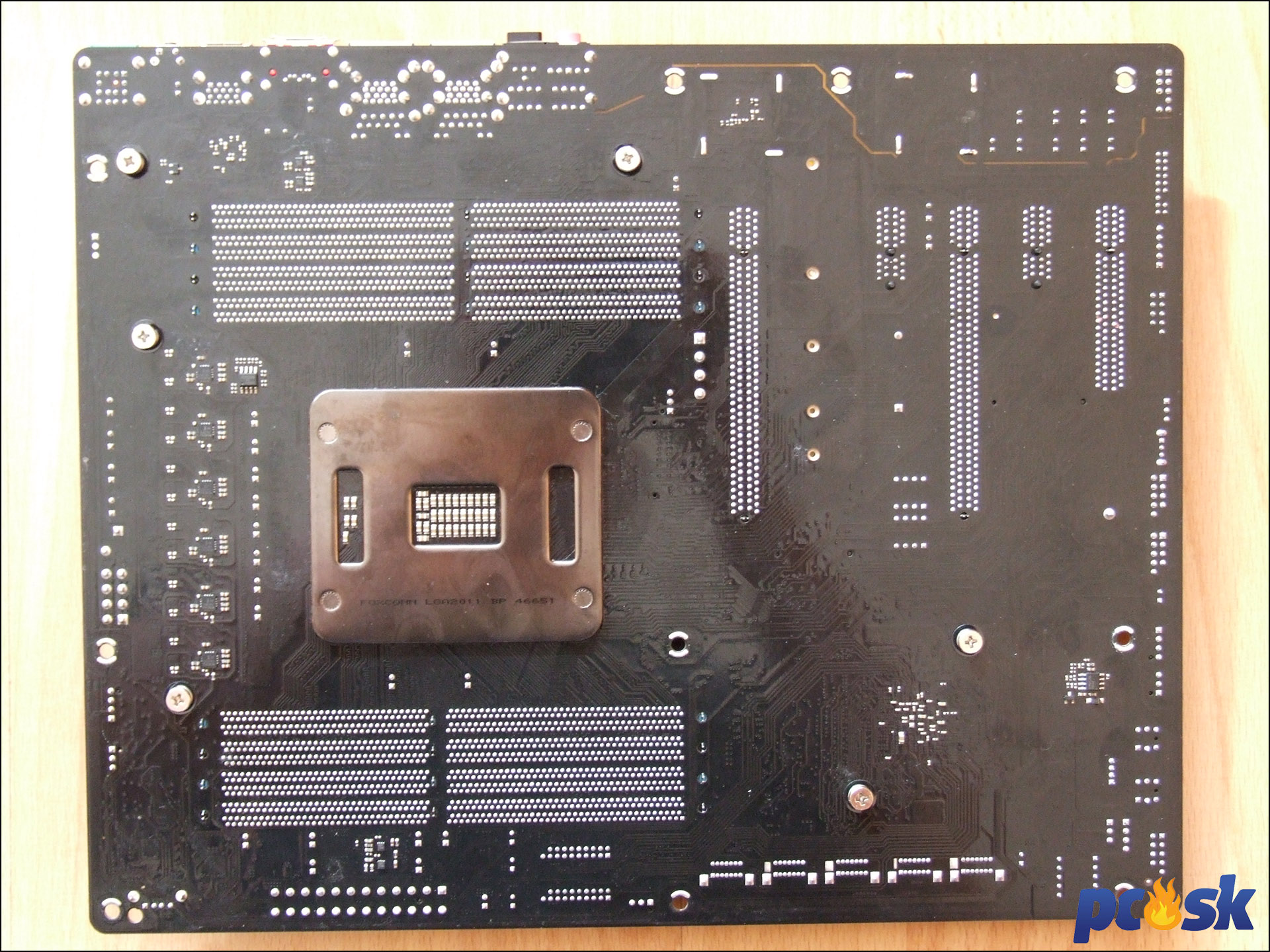

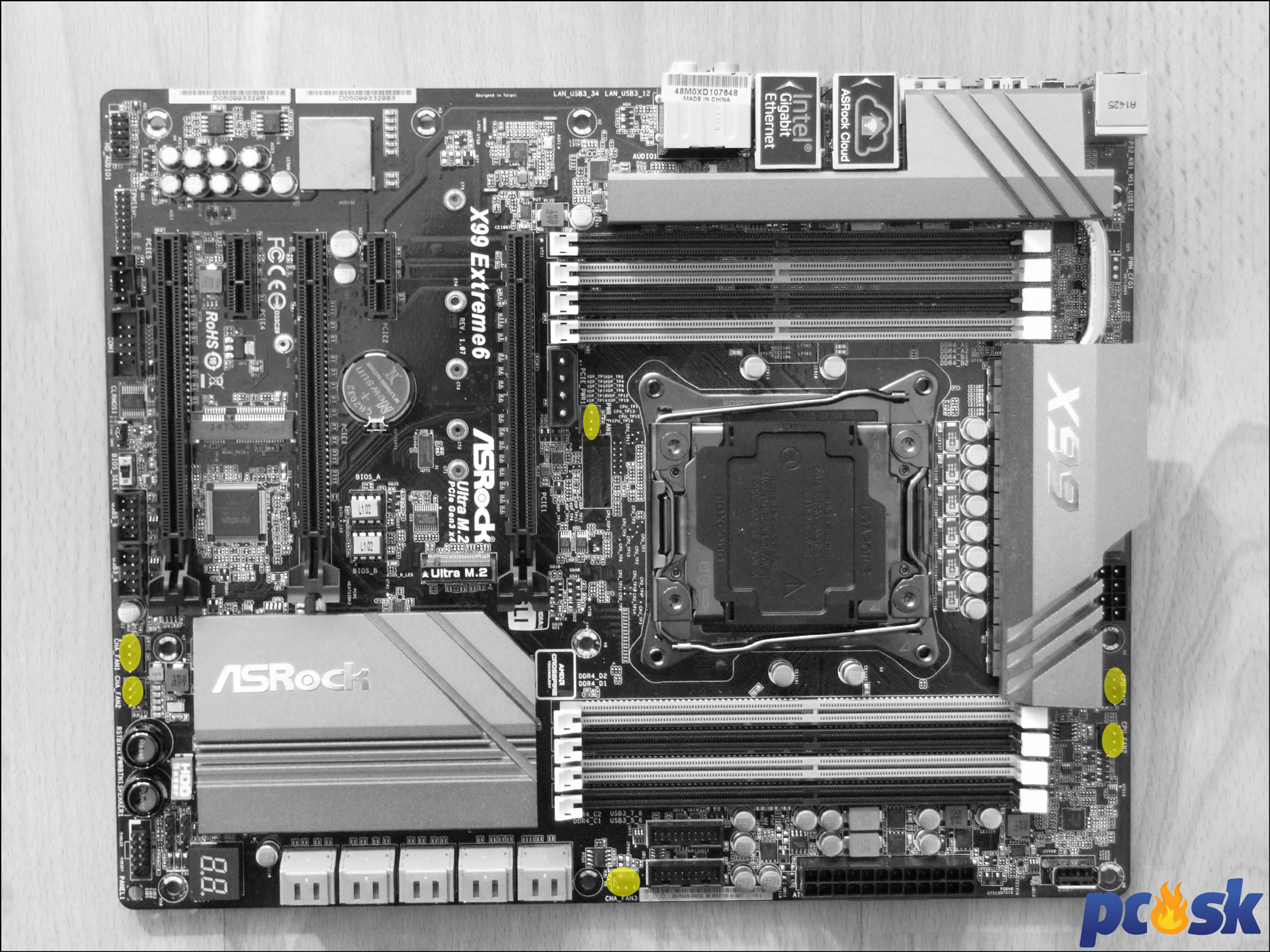

Základná doska spolieha na tradičný ATX formát. Zadná strana neprezradí nič dôležité, snáď len rozloženie liniek PCIe slotov a to, že všetky pasívy sú prichytené skrutkami. Zaujímavejšia je samozrejme predná strana.

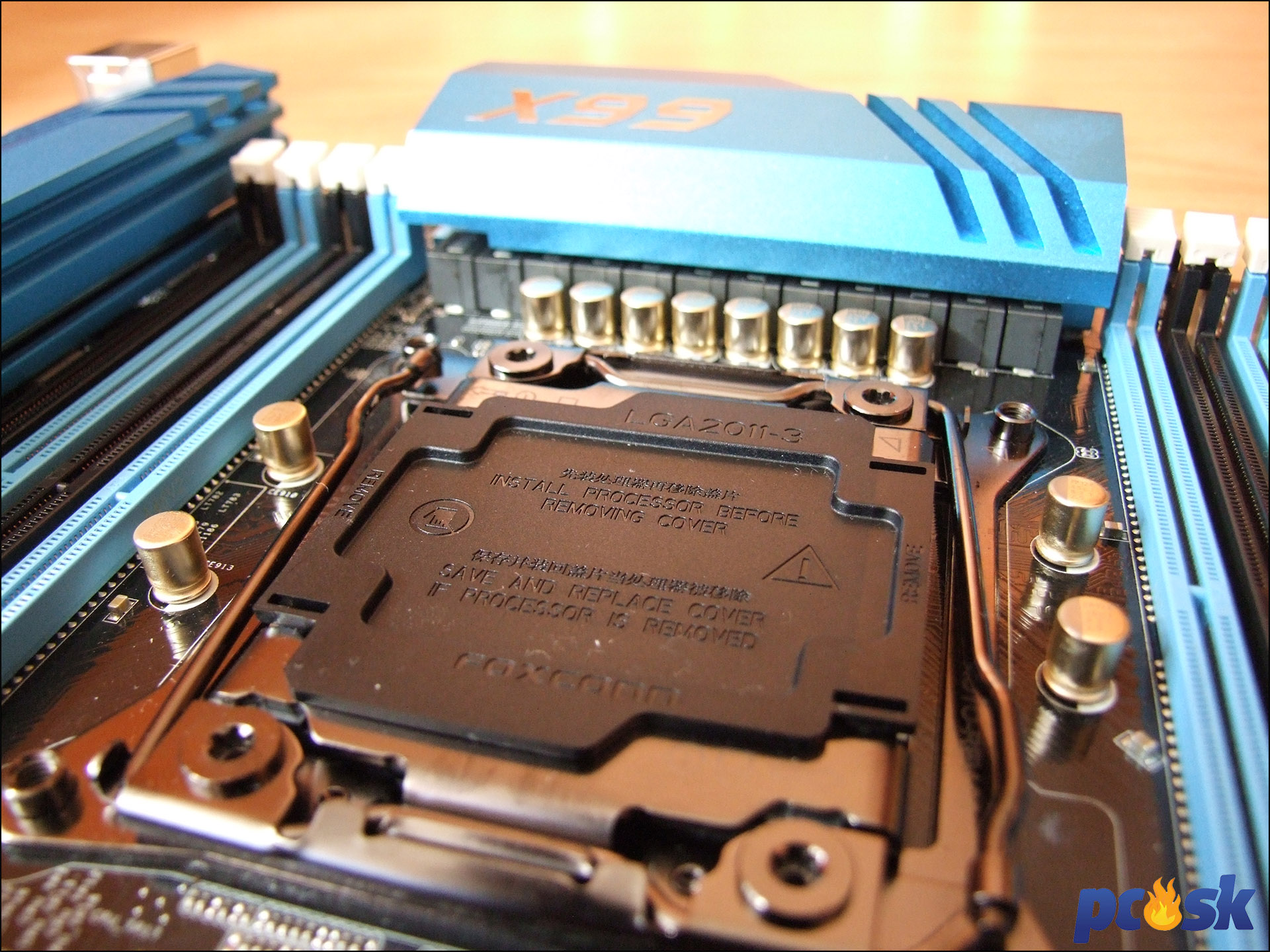

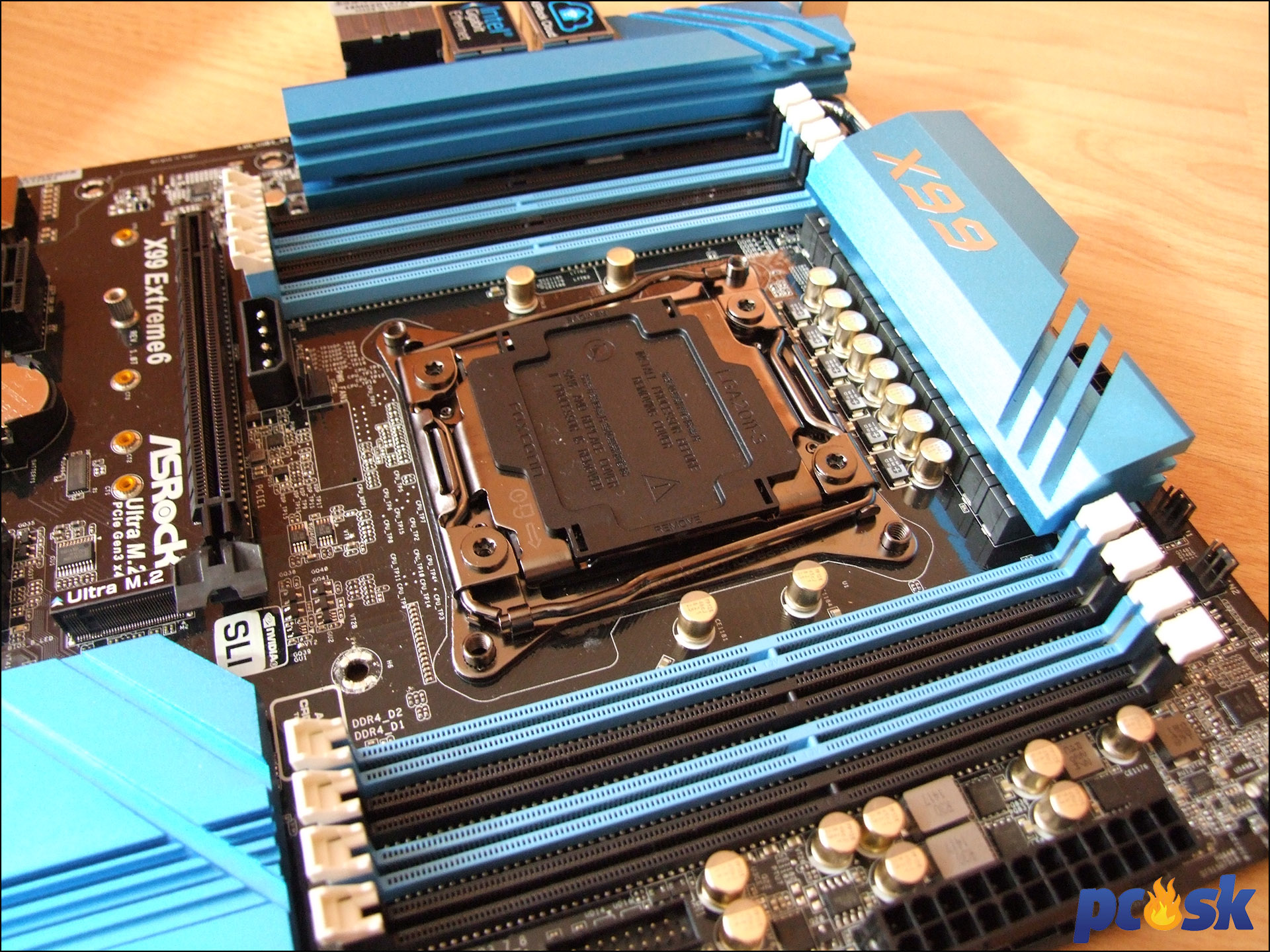

Začnime tradične v oblasti patice. Tá je obrovská a zaberá mnoho miesta. Kvôli lepšiemu uloženiu procesora v patici využíva sockety 2 zámky.

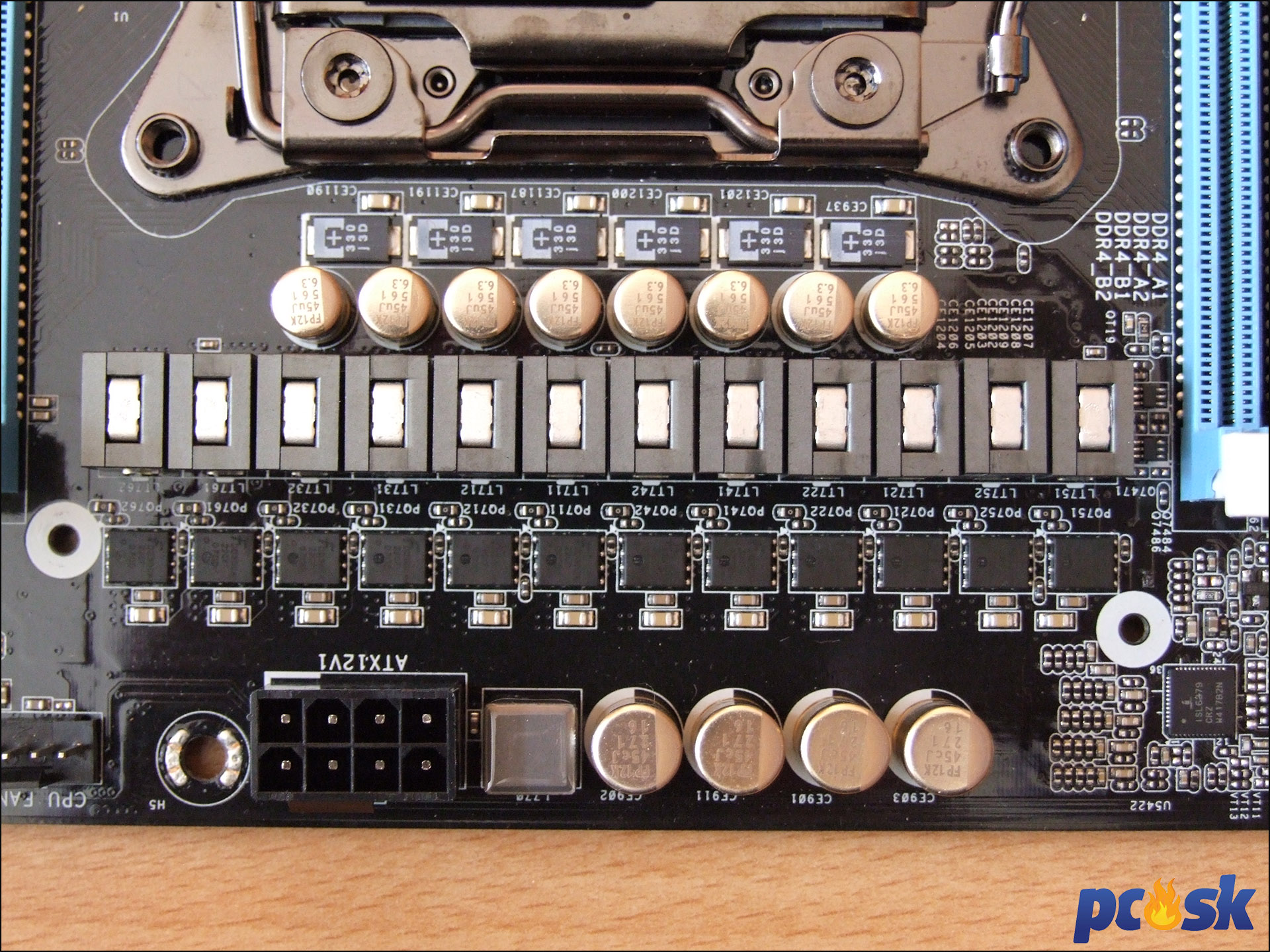

Celá napájacia kaskáda musela kvôli DIMM slotom ustúpiť na sever a nie je tak uložená do tvaru L. Digitálne napájanie pozostáva až z 12 fáz. Pasívy trochu klamú a MOSFETy sa nachádzajú len pod severným pasívom. Ten je s kolegom prepojený jednou heatpipes. Druhý pasív v podstate nič nechladí a nemá na spodku ani teplovodivú podložku. Slúži tak zrejme pre zväčšenie chladiacej plochy.
Blízko patice sa nachádza 8 DIMM slotov pripravených až pre 128GB DDR4 operačných pamätí. Maximálna frekvencia pri pretaktovaní môže byť 3000MHz. Do ASRock dosky vložíte moduly ECC a RDIMM určené pre servery. ECC však podporujú len Intel Xeon procesory. Dosky podporujú aj XMP profily. Aretačné poistky majú sloty iba z jednej strany. Pre dual-channel či quad-channel zapojenie sú prioritne vyhradené čierne sloty.

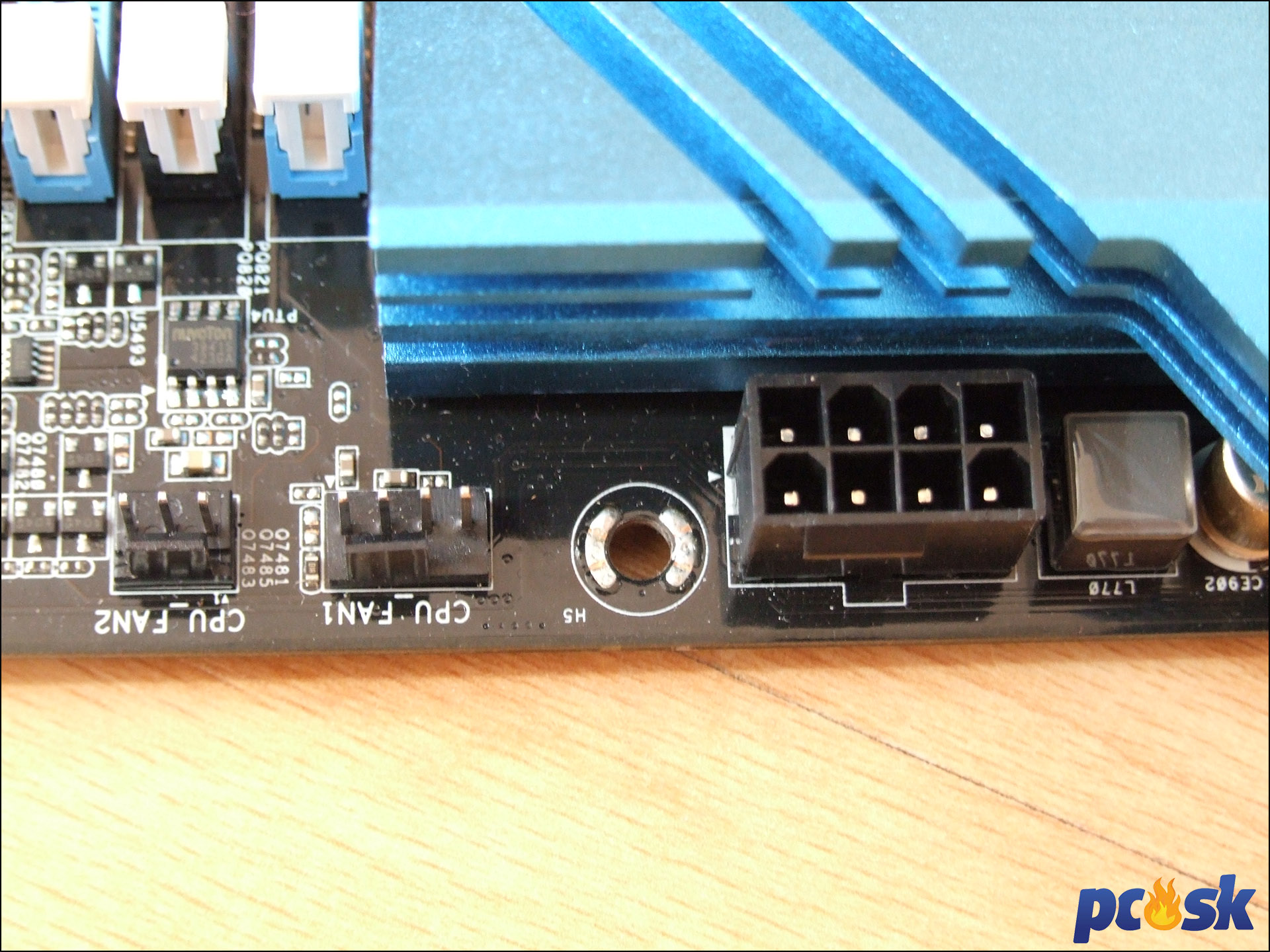

12V EATX konektor napájania procesora je na netradičnom mieste pri DIMM slotoch. Spoločnosť mu robí dvojica konektorov pre ventilátory na CPU chladič. Jeden je 4-pinový, druhý ponúkne 3 piny.
Keď už je reč o chladení, tomu je k dispozícii celkom 6 konektorov. 2 patria procesoru, zvyšné 4 je možné využiť pre systémové ventilátory. Z tejto štvorice je iba jeden 4-pinový.

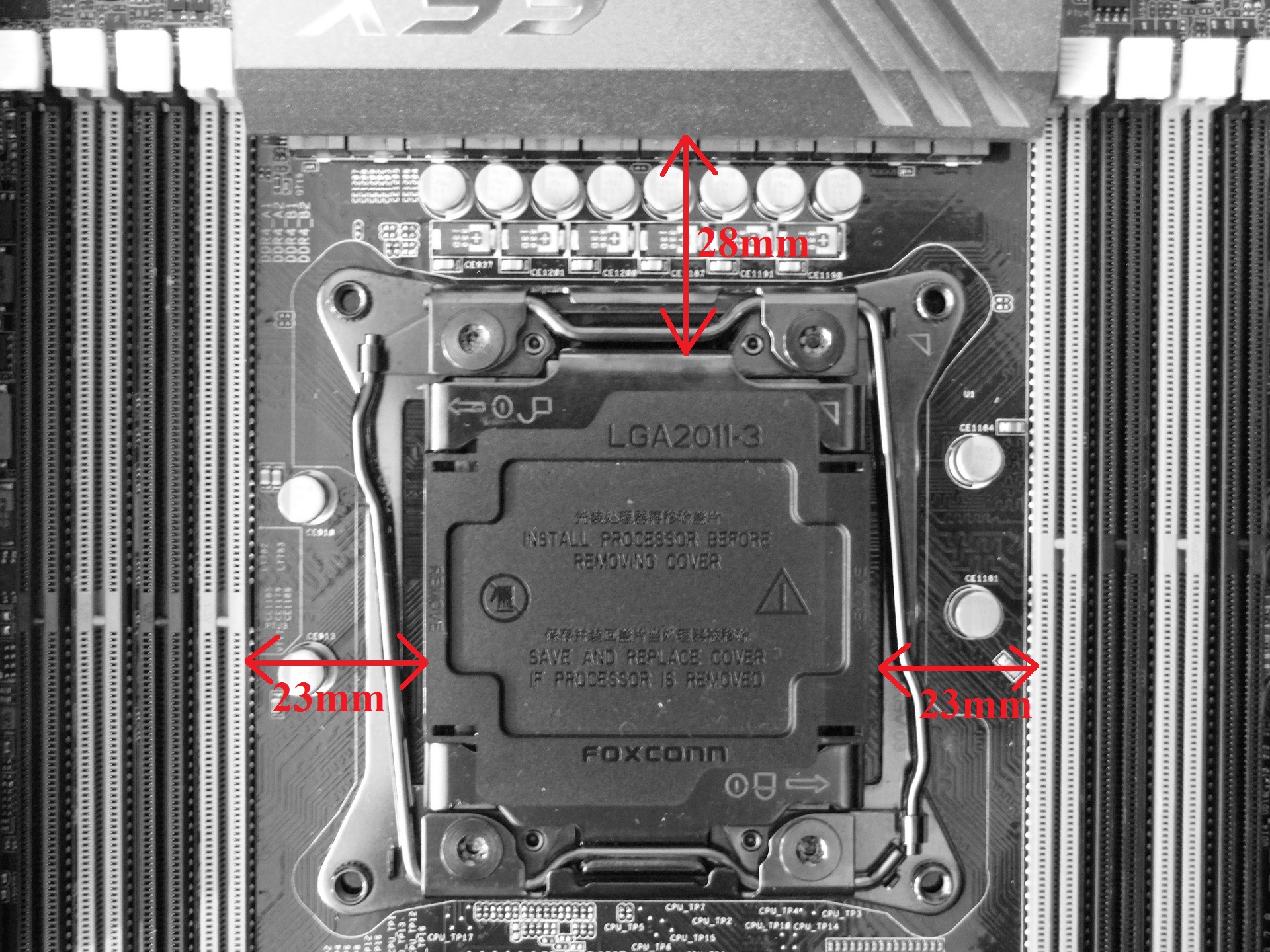

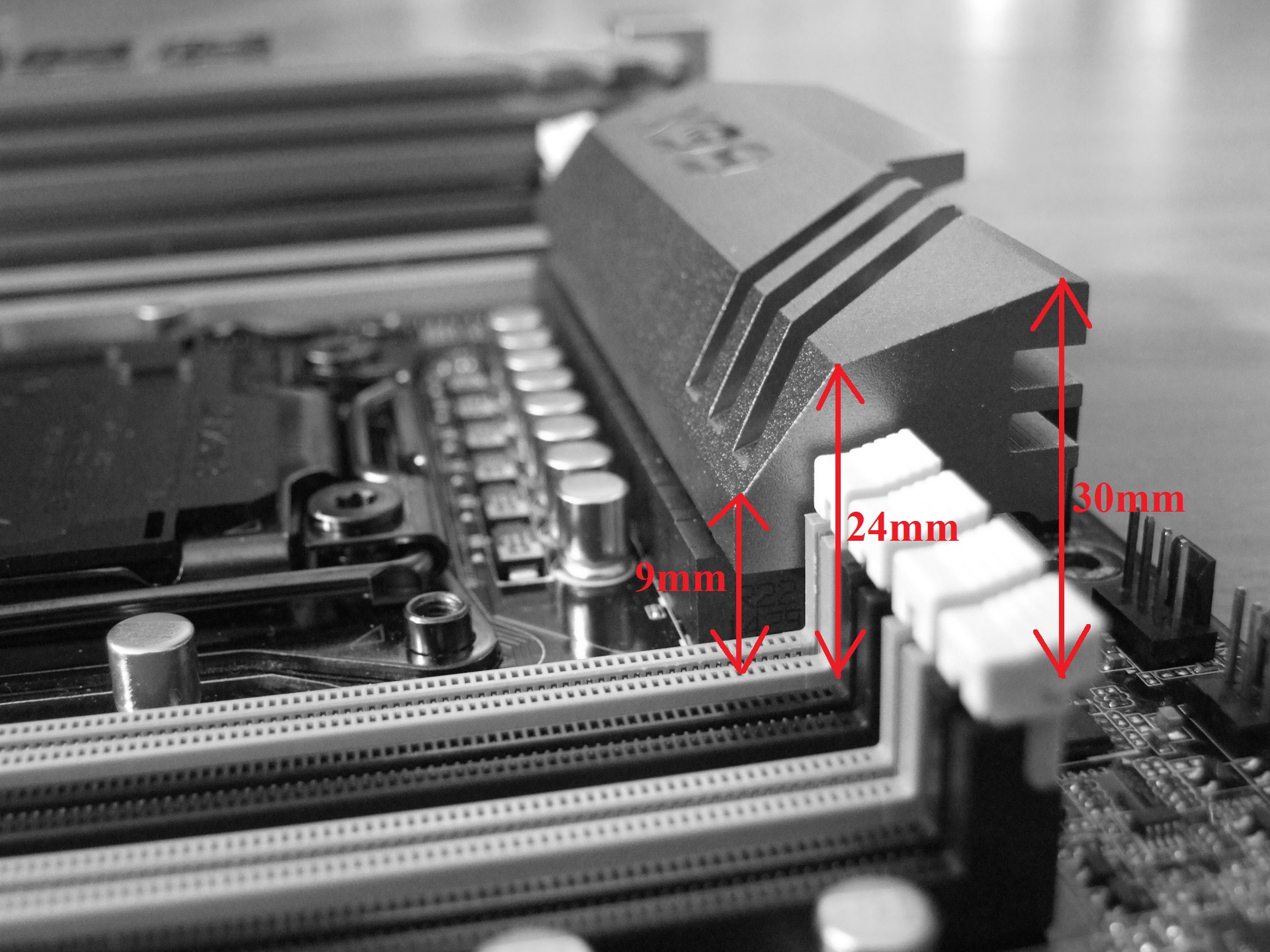

Vzhľadom na veľkosť patice a počet DIMM slotov budú mať rozmernejšie chladiče problém. Vzdialenosť od pasívu nad VRM je dobrá, riziko konfliktu z operačnými pamäťami je však vysoké.

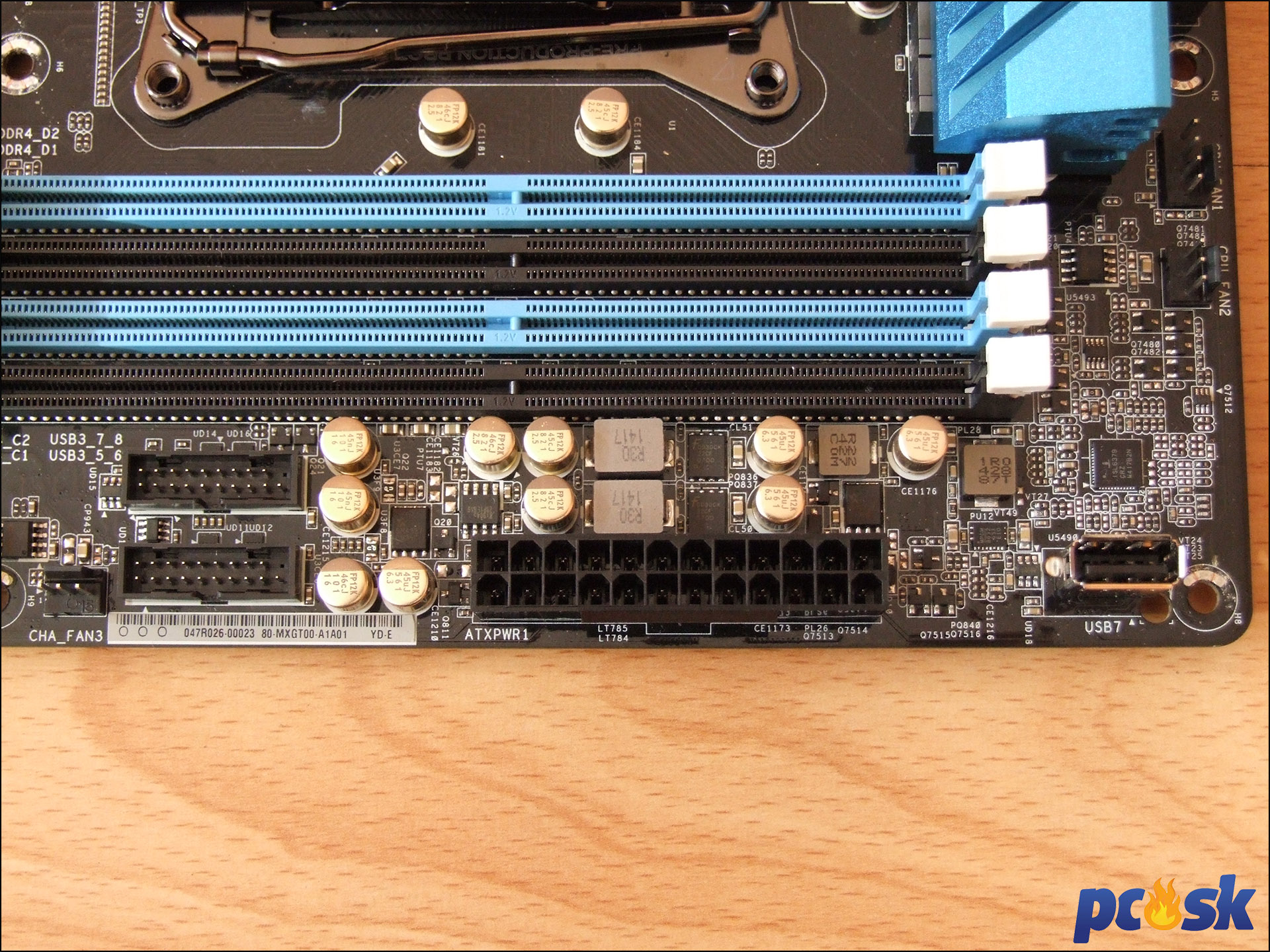

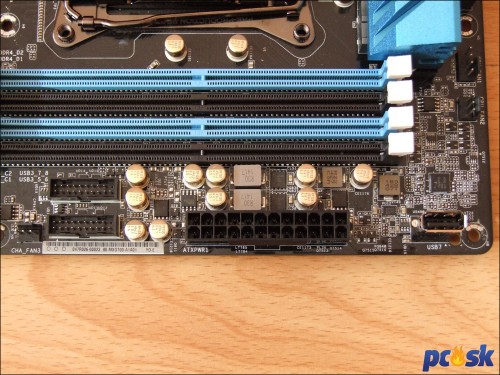

24 pinový ATX konektor napájania dosky je na tradičnom mieste. Menej tradičným je aj vertikálny USB 2.0 port určený ladičom systému, ktorí majú dosku vybratú zo skrine. Poteší určite dvojica interných USB 3.0 konektorov, s ktorými môžete získať ďalšie 4 USB 3.0 porty. Zostavu dopĺňa 3-pinový konektor pre systémový ventilátor.

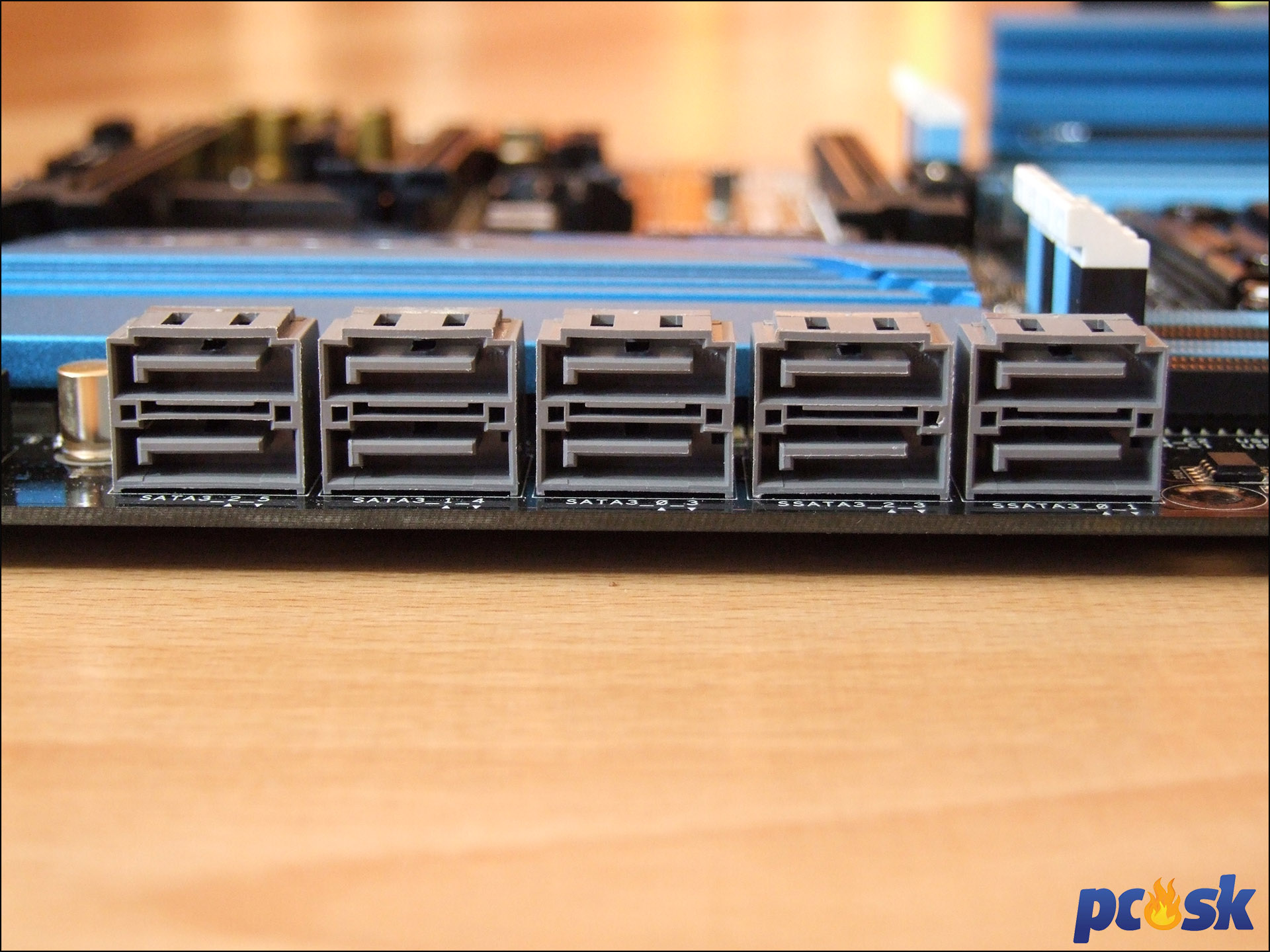

Čipset X99 podporuje celkom 10 SATA3 konektorov a presne toľko ich má aj Extreme6. Využiť tak môžete Intel Rapid Storage technológiu a kombinovať disky do RAID polí. Pri obsadení SATA3_3 konektora prídete však o eSATA konektor na zadnom paneli. SATA3_2 konektor zas zdieľa linky s Ultra M.2 slotom. SATA Express na doske síce nenájdeme, vzhaľom na žalostnú ponuku diskov do tohto rozhrania to však za významnú slabinu nepovažujem.

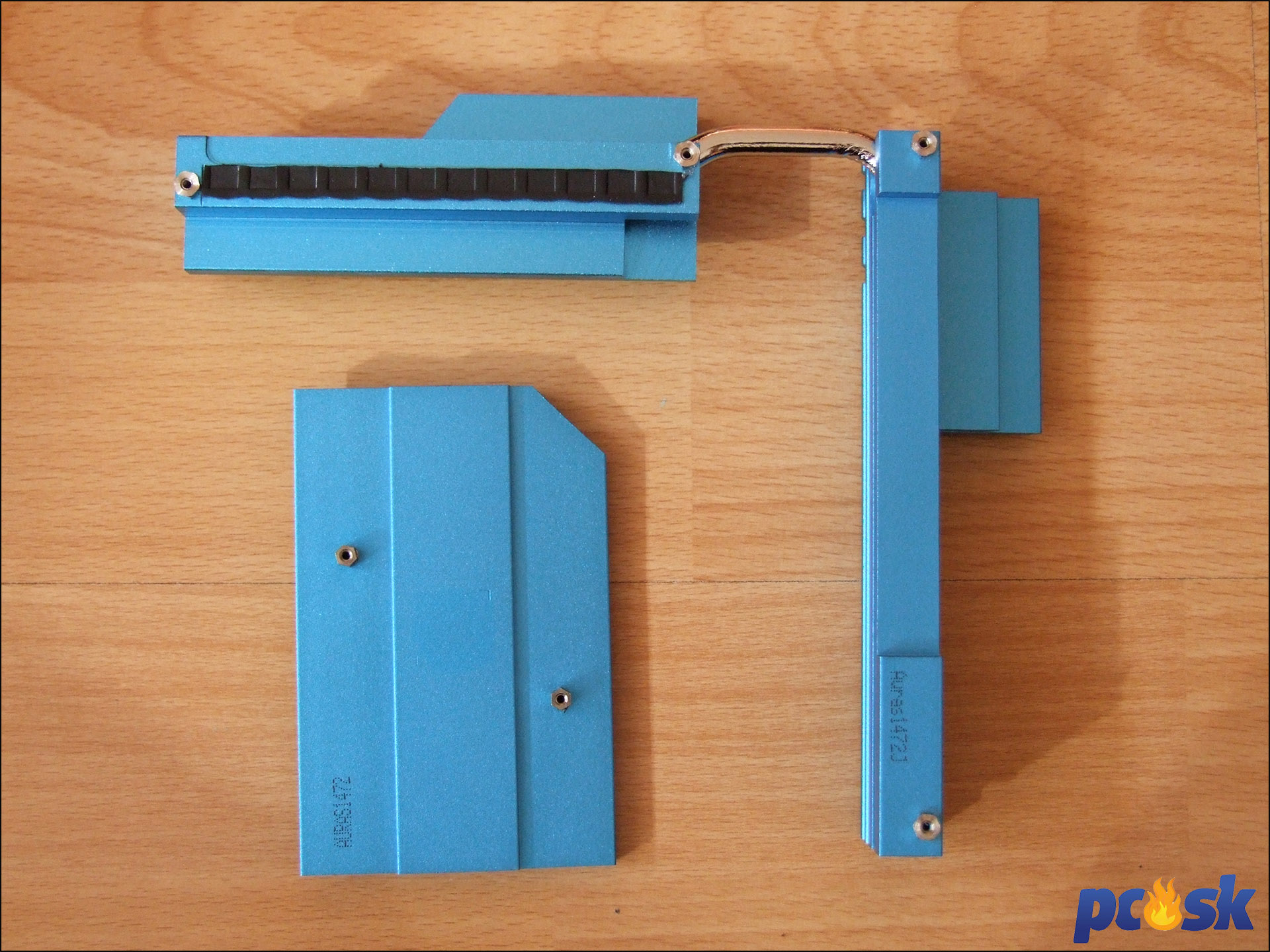

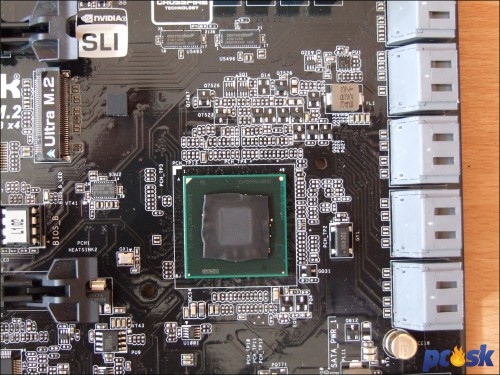

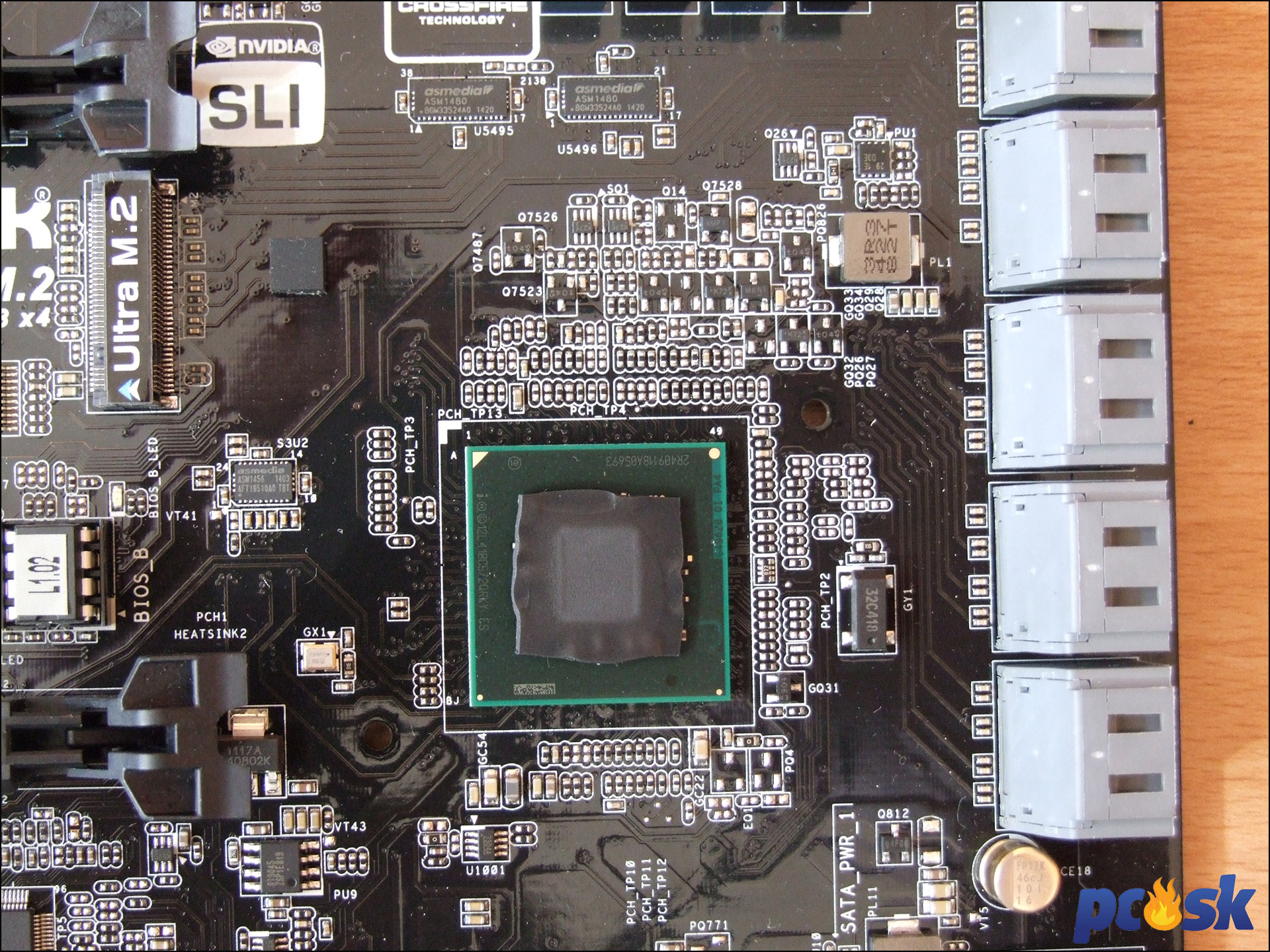

Pasív nad PCH s logom ASRock je pomerne veľký a zakrýva napríklad aj ASMedia PCIe prepínače.

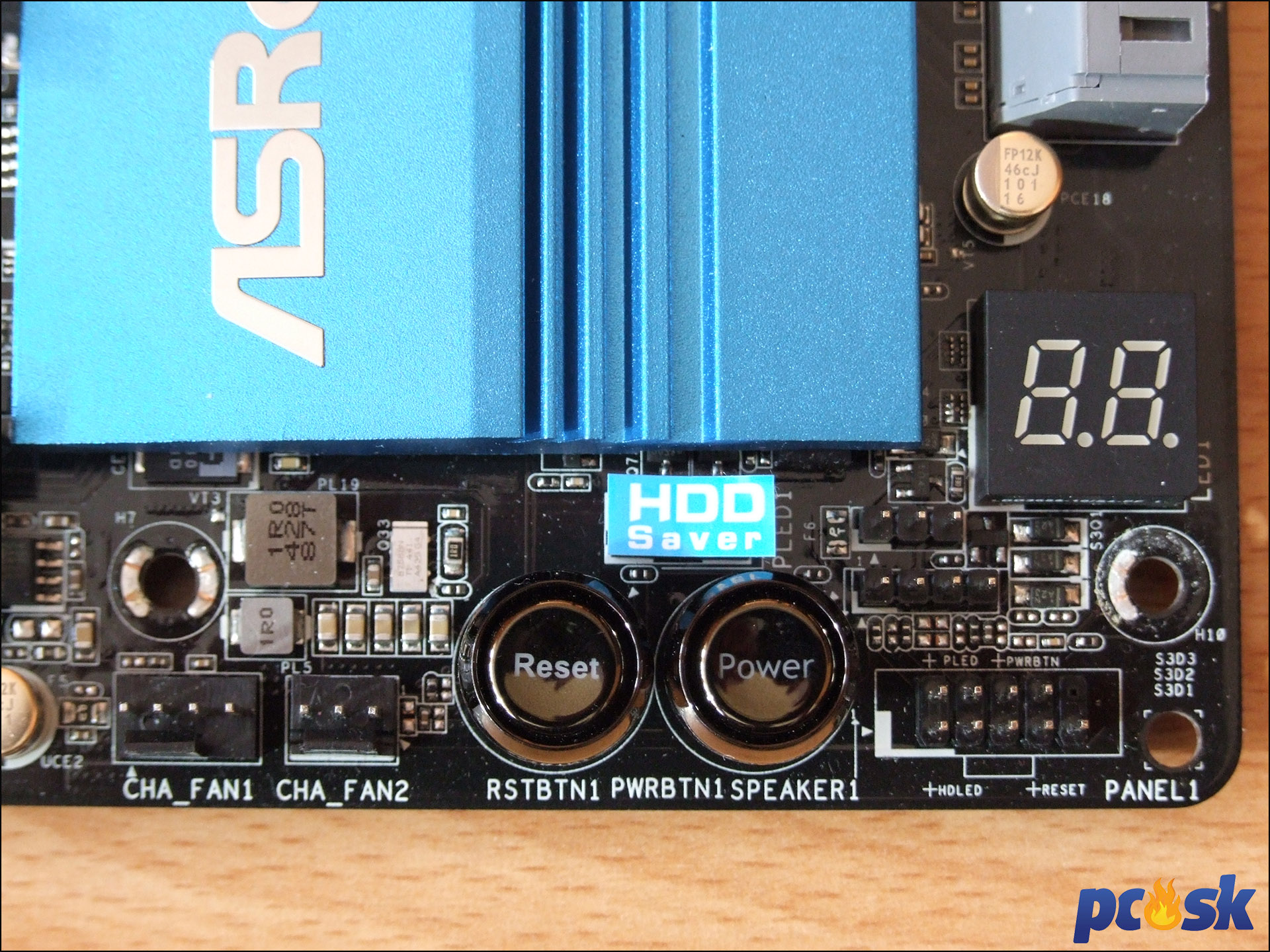

Pravý spodný roh poskytne vhodné funkcie najmä pre ladičov systému. Nachádza sa tu totiž užitočný diagnostický displej zobrazujúci prípadné chybové kódy, s pomocou ktorých je možné odhaliť príčinu. Neprehliadnuteľnými sú aj 2 tlačidlá pre zapnutie a reset dosky. Nad nimi sídli HDD Saver konektor. Využitý bude určite konektor pre pripojenie počítačovej skrine. K dispozícii je ďalej konektor pre reproduktory, power LED header a 2 konektory pre systémové ventilátory.

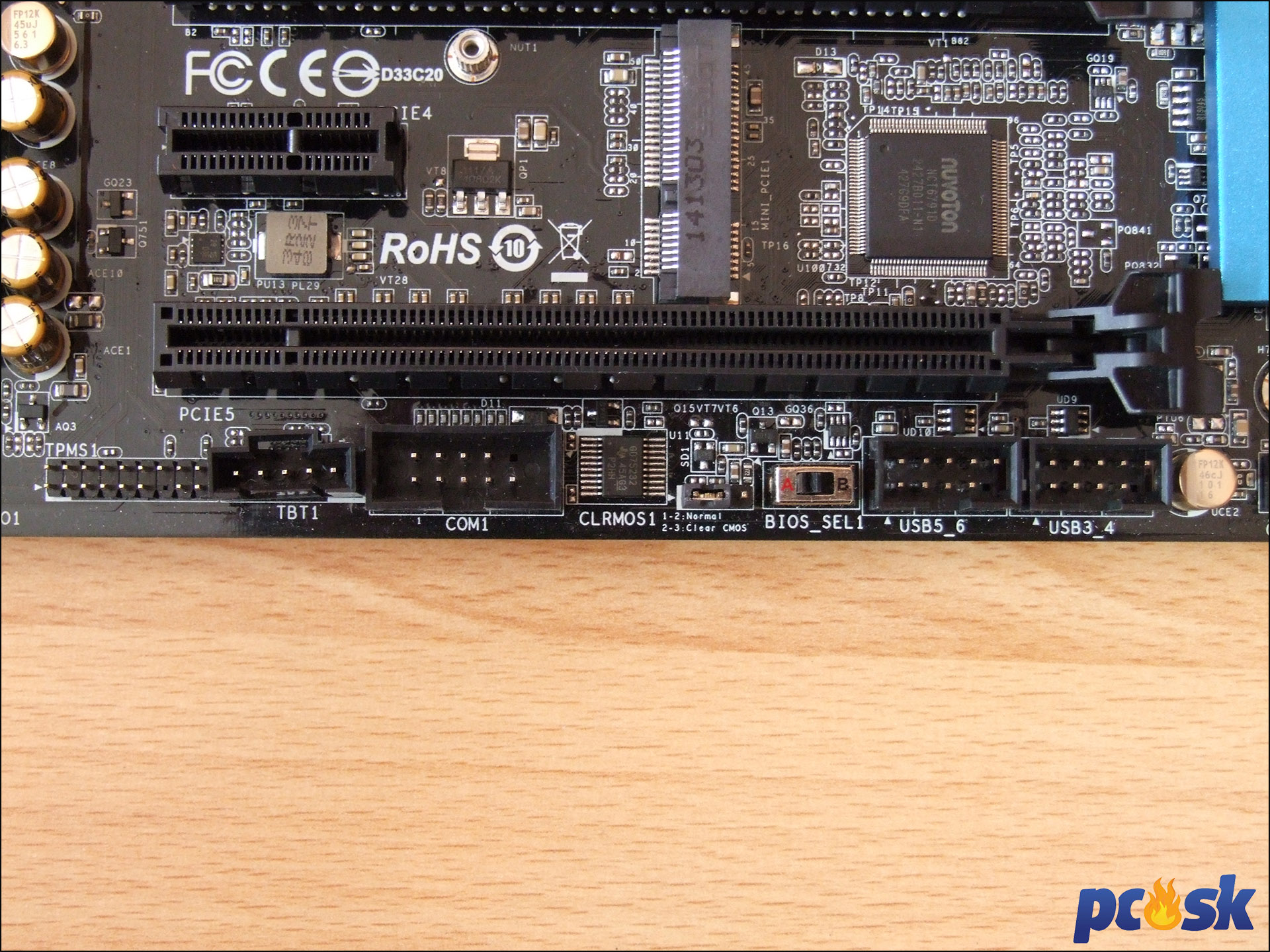

Zvyšok spodného panelu tvorí dvojica interných USB 2.0 konektorov, prepínač medzi BIOSmi, jumper pre vymazanie CMOS, COM konektor, TBT AIC konektor pre pripojenie Thunderbolt karty a TPMS konektor.

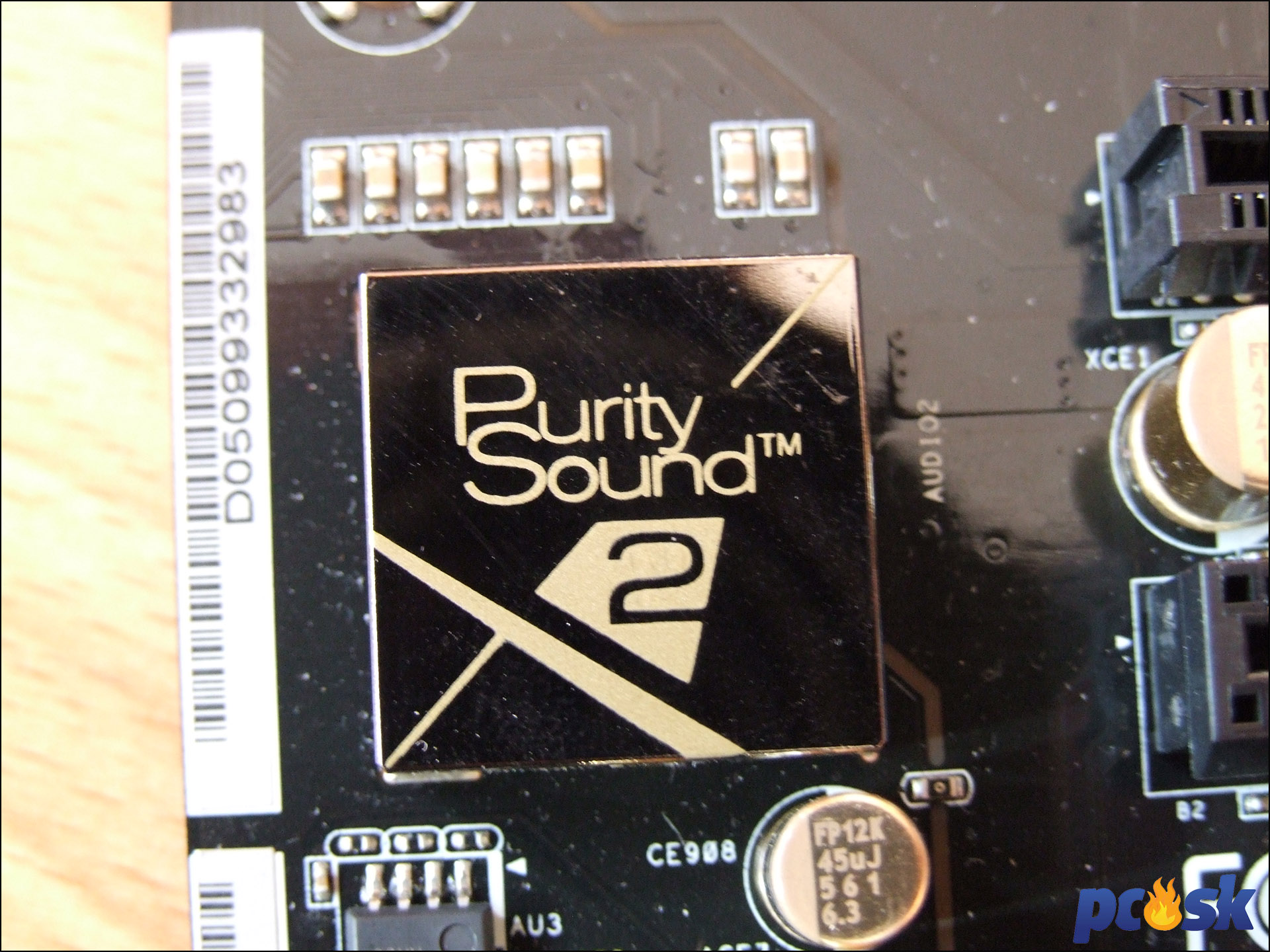

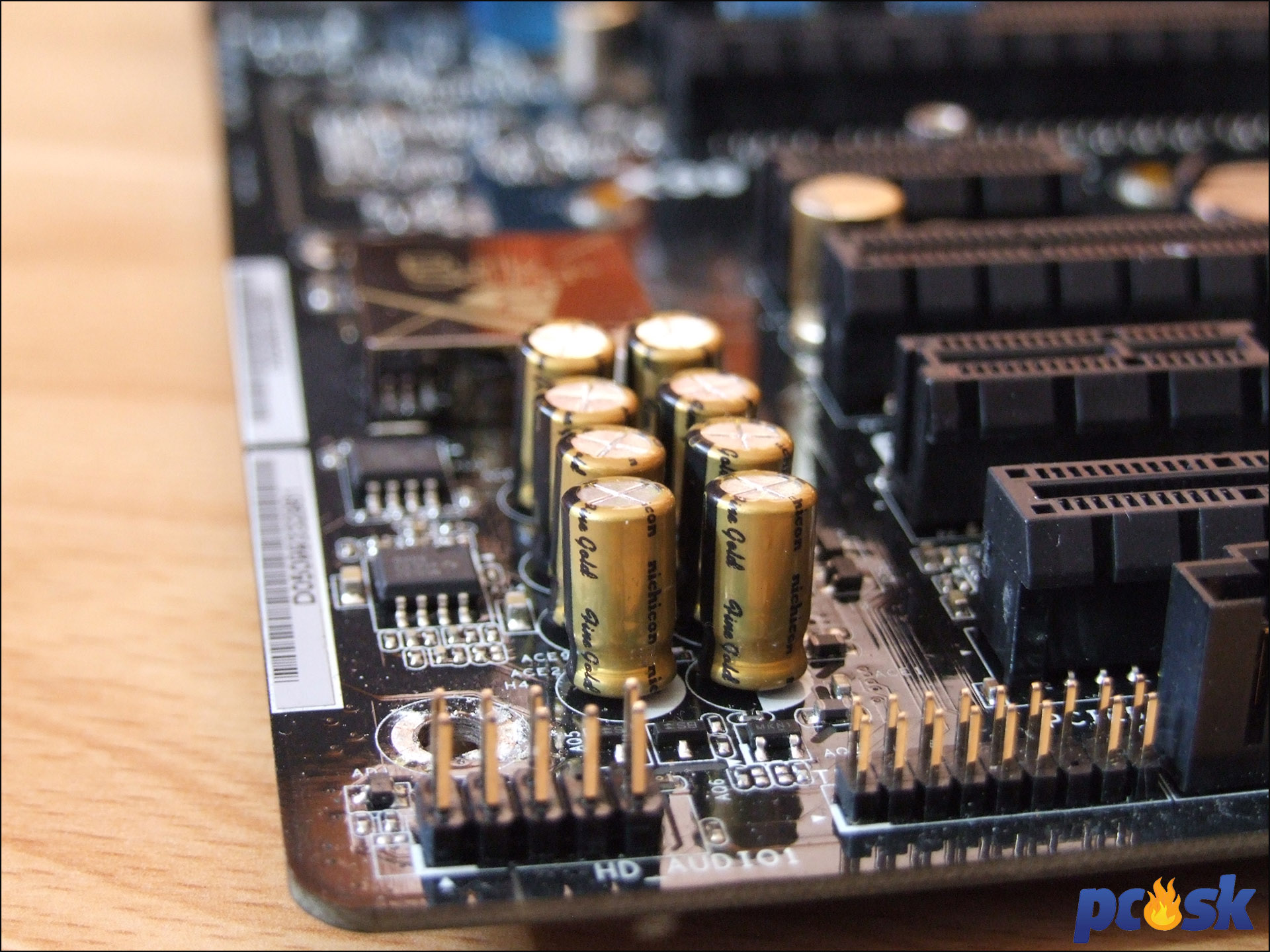

Zvuková časť má svoje miesto rezervované na fyzicky oddelenom PCB od zvyšku dosky. Pre vyvedenie audia na predný panel sa hodí AAFP konektor. Za ním vyčnievajú zlaté Nichicon kondenzátory. Kodek Realtek ALC1150 kryje pred elektromagnetickým rušením EMI kryt. Zosilňovačmi sú TI NE5532 vďaka čomu si môžete pripojiť slúchadlá s impedanciou 600ohm.

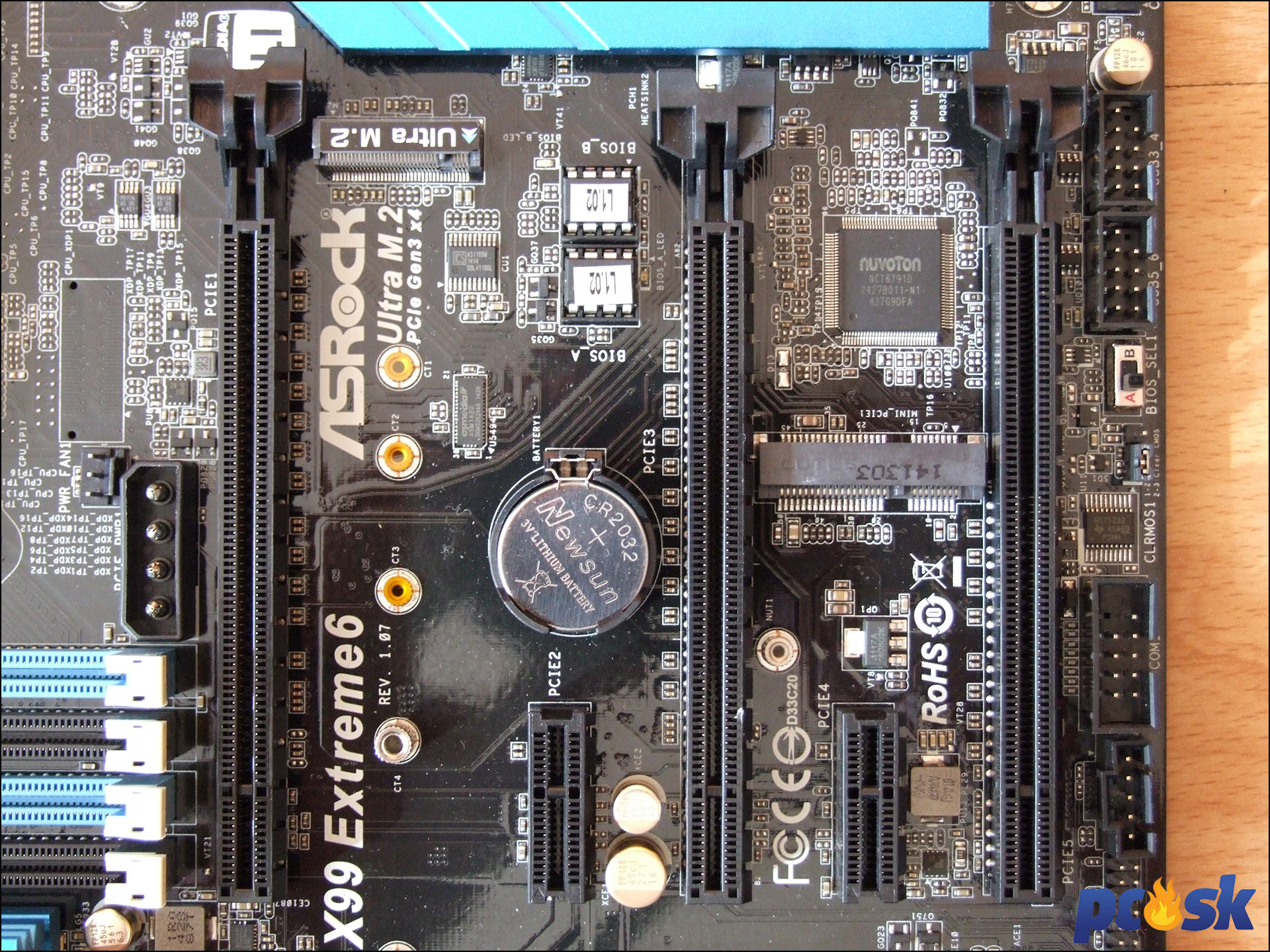

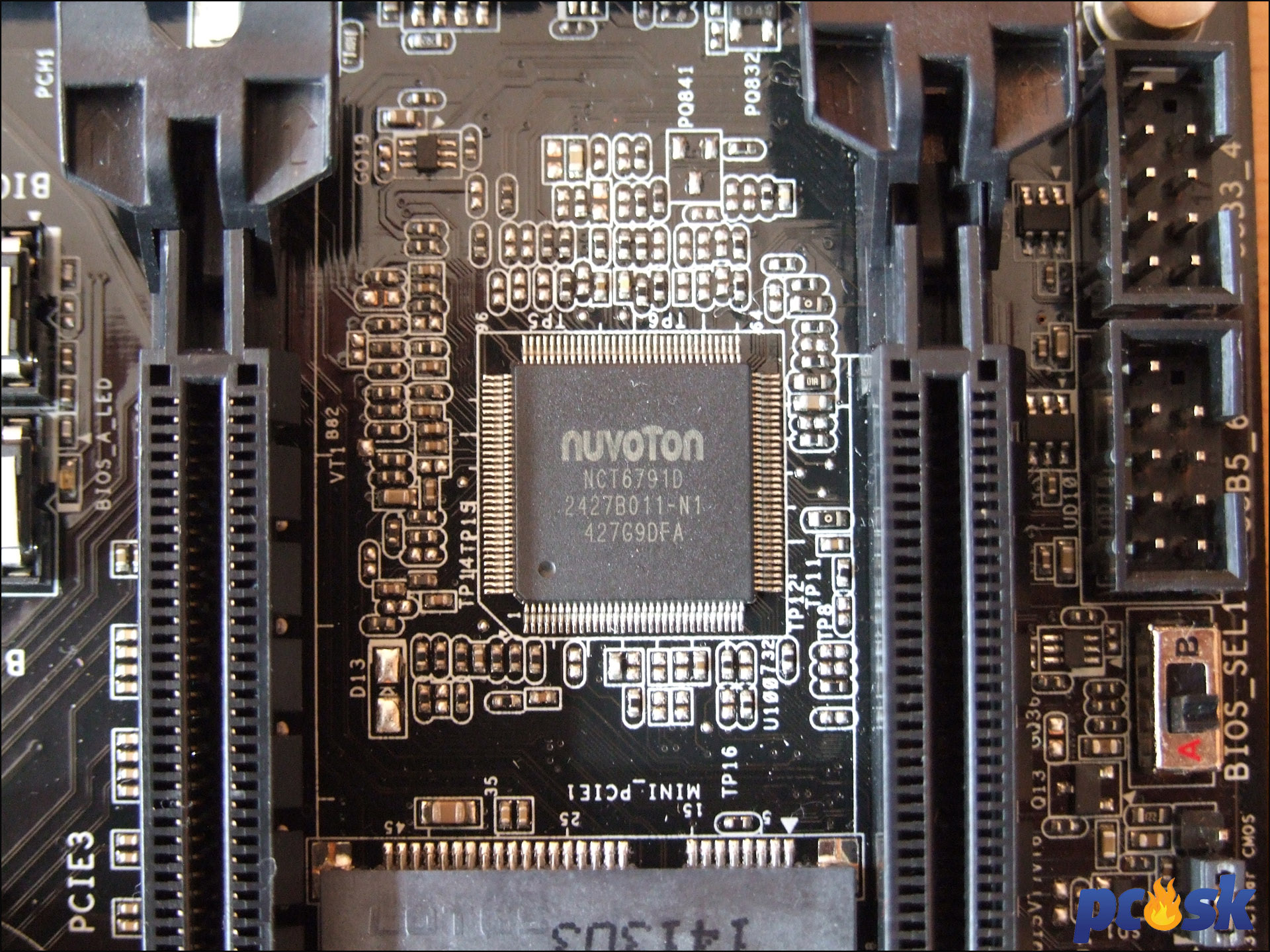

Teploty a otáčky ventilátorov vám bude kontrolovať Super I/O čip Nuvoton NCT6791D, ktorý je medzi PCIe slotmi.

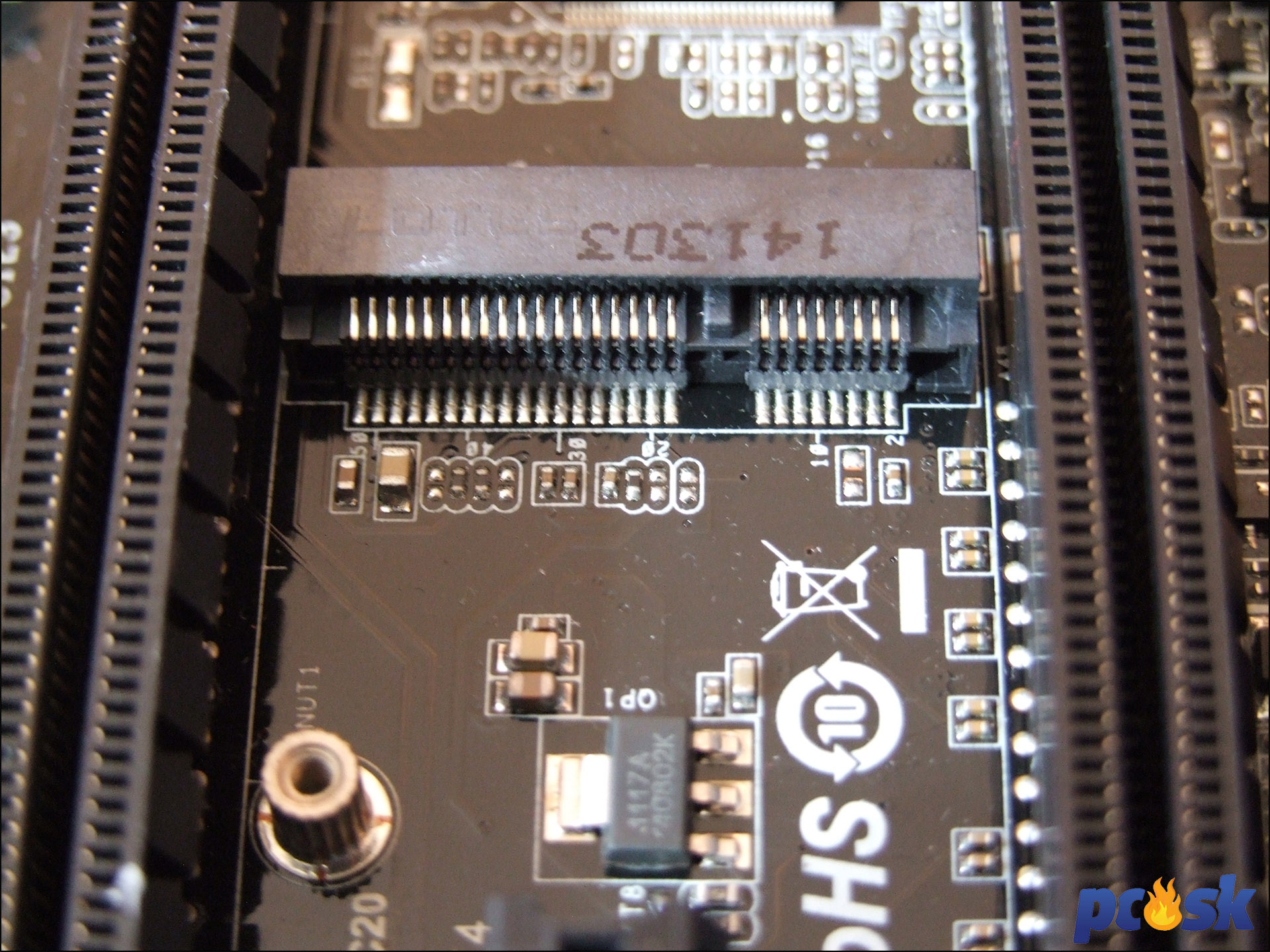

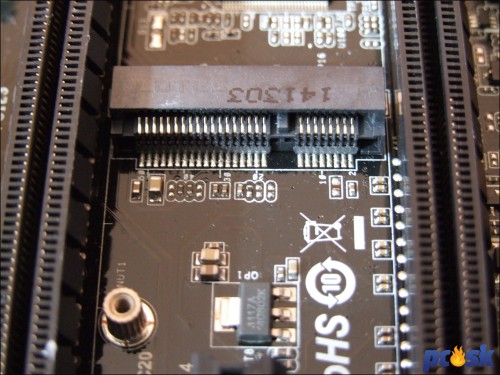

Pri ňom si našiel miesto mini-PCIe slot napríklad pre Wi-Fi modul.

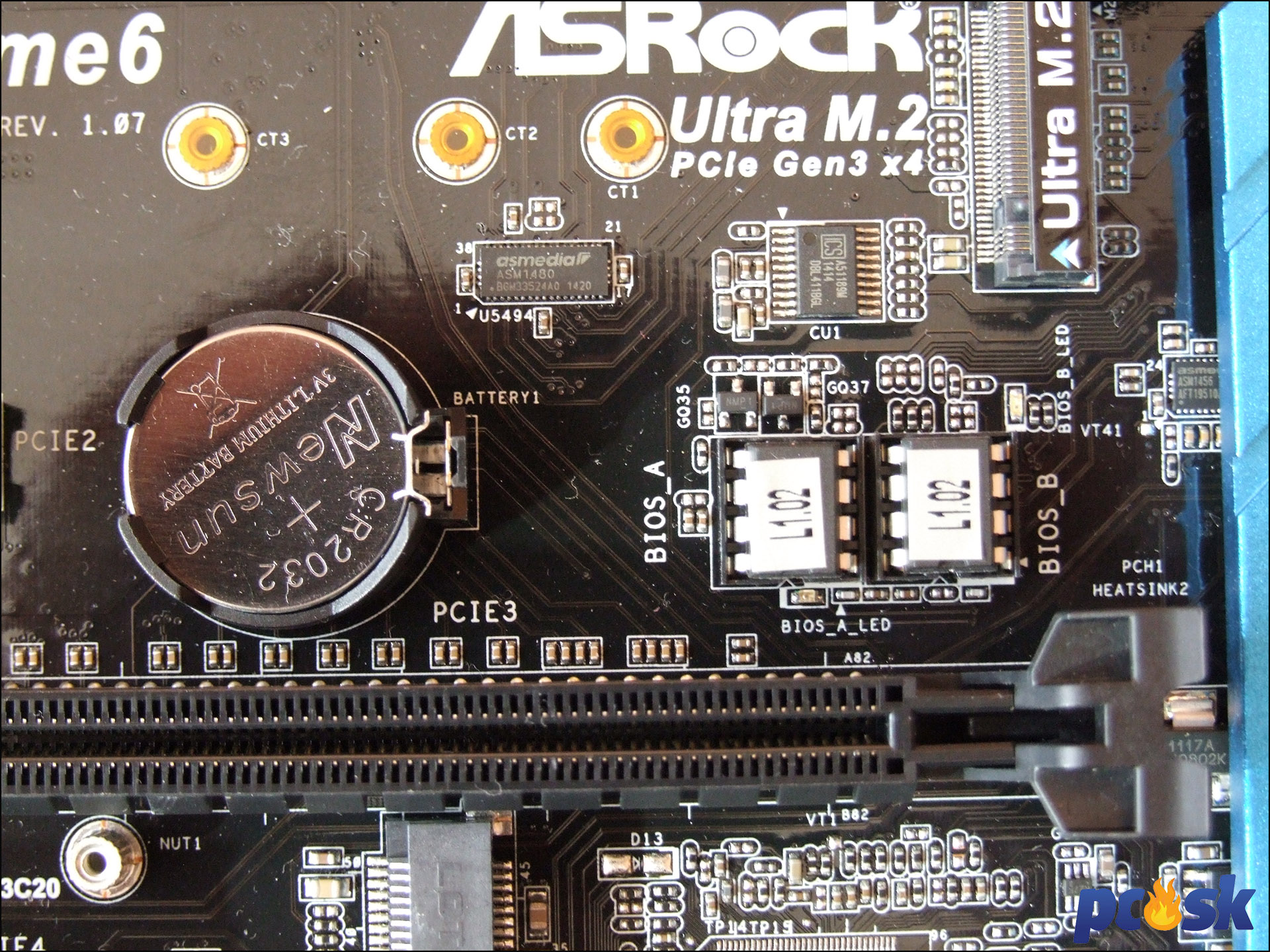

Ultra M.2 slot s rýchlosťou 32Gb/s je medzi prvými PCIe slotmi. Podporuje ako SATA režim tak aj PCIe a SSD s dĺžkou od 30mm po 110mm. Ak bude M.2 slot osadený, posledný PCIe_5 slot bude deaktivovaný. V popredí vidieť generátor taktu ICS. Výrazným prvkom je aj dvojica 128Mb vymeniteľných čipov s BIOSom. Medzi nimi je možné prepínať prepínačom na spodnom kraji dosky.
Grafické karty zapojíte do 3 PCIe 3.0 slotov. Rozdelenie liniek závisí od použitého procesora. Ak budete mať procesor so 40 linkami, rozdelenie bude nasledovné: x16/x16/x8. S procesorom s 28 PCIe linkami bude rozdelenie x16/x8/x4. Doska podporuje AMD Quad CrossFireX zapojenie, nVidia 3-Way SLI a Quad SLI. Pri použití procesora s 28 PCIe linkami nebude 3-Way SLI podporované. Výrobca aj pri použití procesora s 28 linkami mohol použiť rozdelenie x8/x8/x8 a 4 linky by zostali ešte pre M.2 slot.
Dlhé PCIe sloty sú od seba dostatočne ďaleko takže sa nebudú ani tučnejšie karty tlačiť. Nenažraným kartám môžete dodať potrebnú šťavu cez prídavný 4-pinový MOLEX konektor. Pre iné účely môžete využiť 2 krátke PCIe 2.0 x1 sloty.
O rozdelenie PCIe liniek sa postarajú PCIe prepínače ASMedia ASM1480.

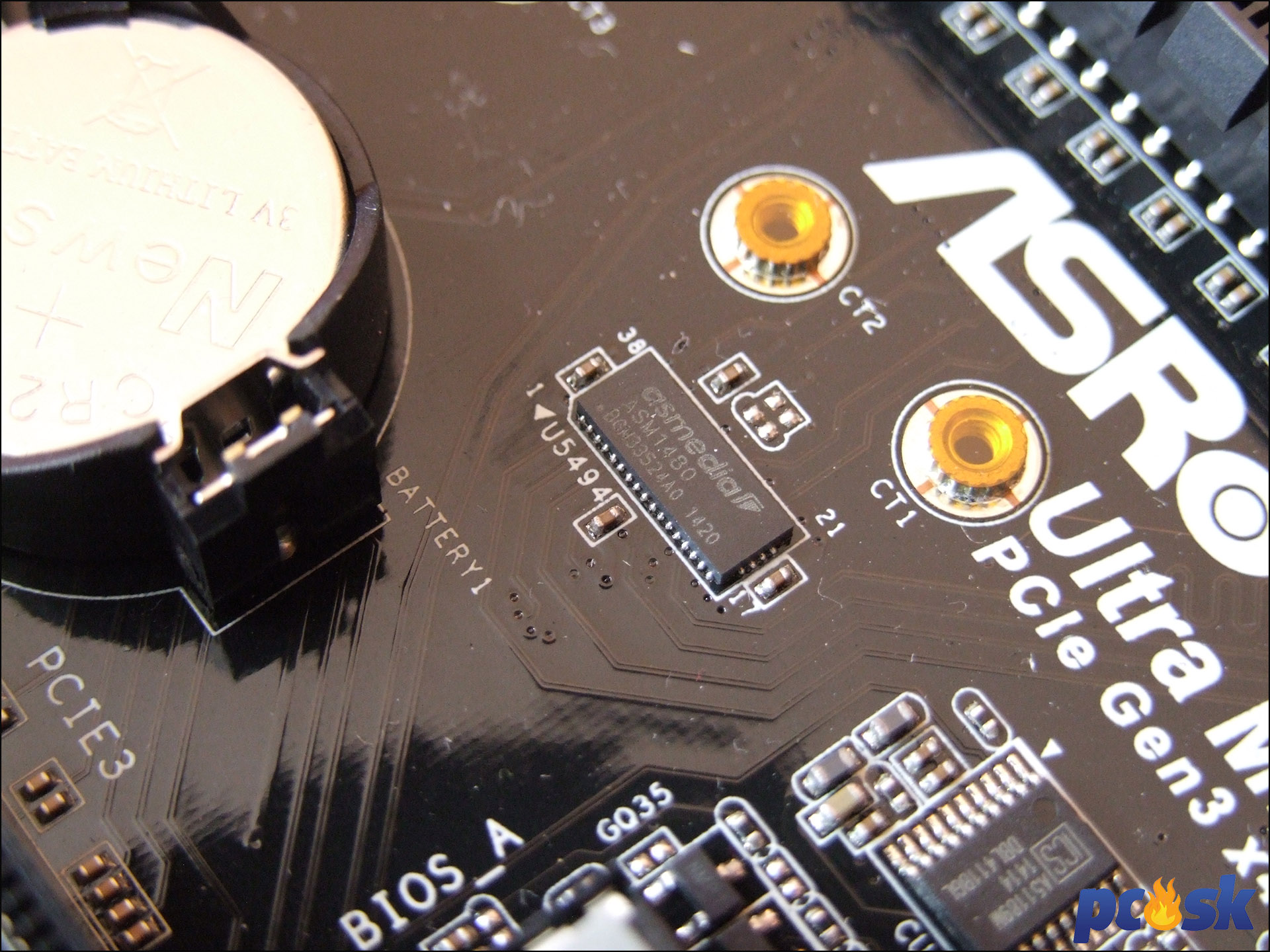

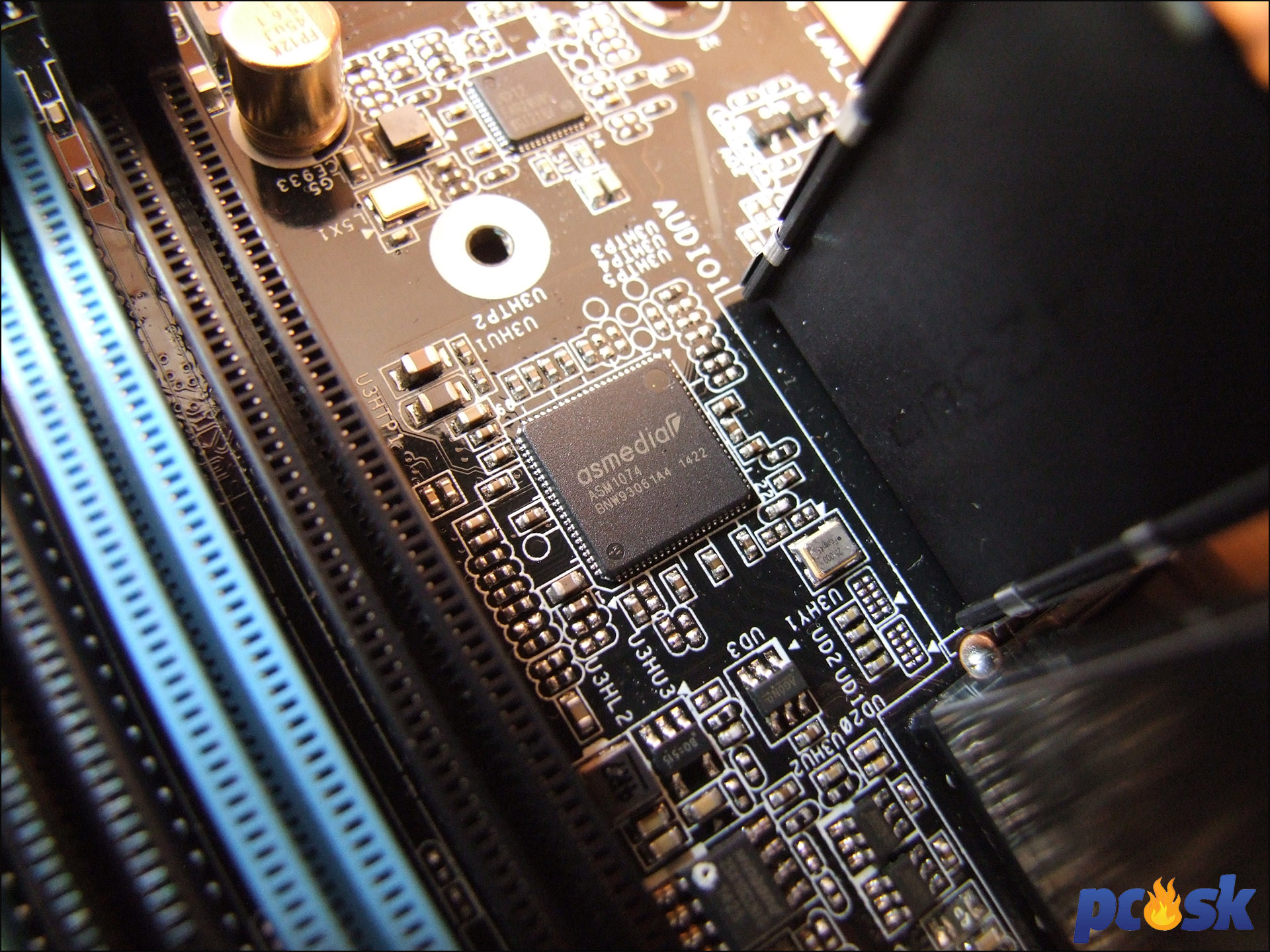

ASMedia má zastúpenie aj v dvojici USB 3.0 radičov. Prvým je ASM1074, z ktorého sú vyvedené 4 USB 3.0 porty na zadnom paneli.

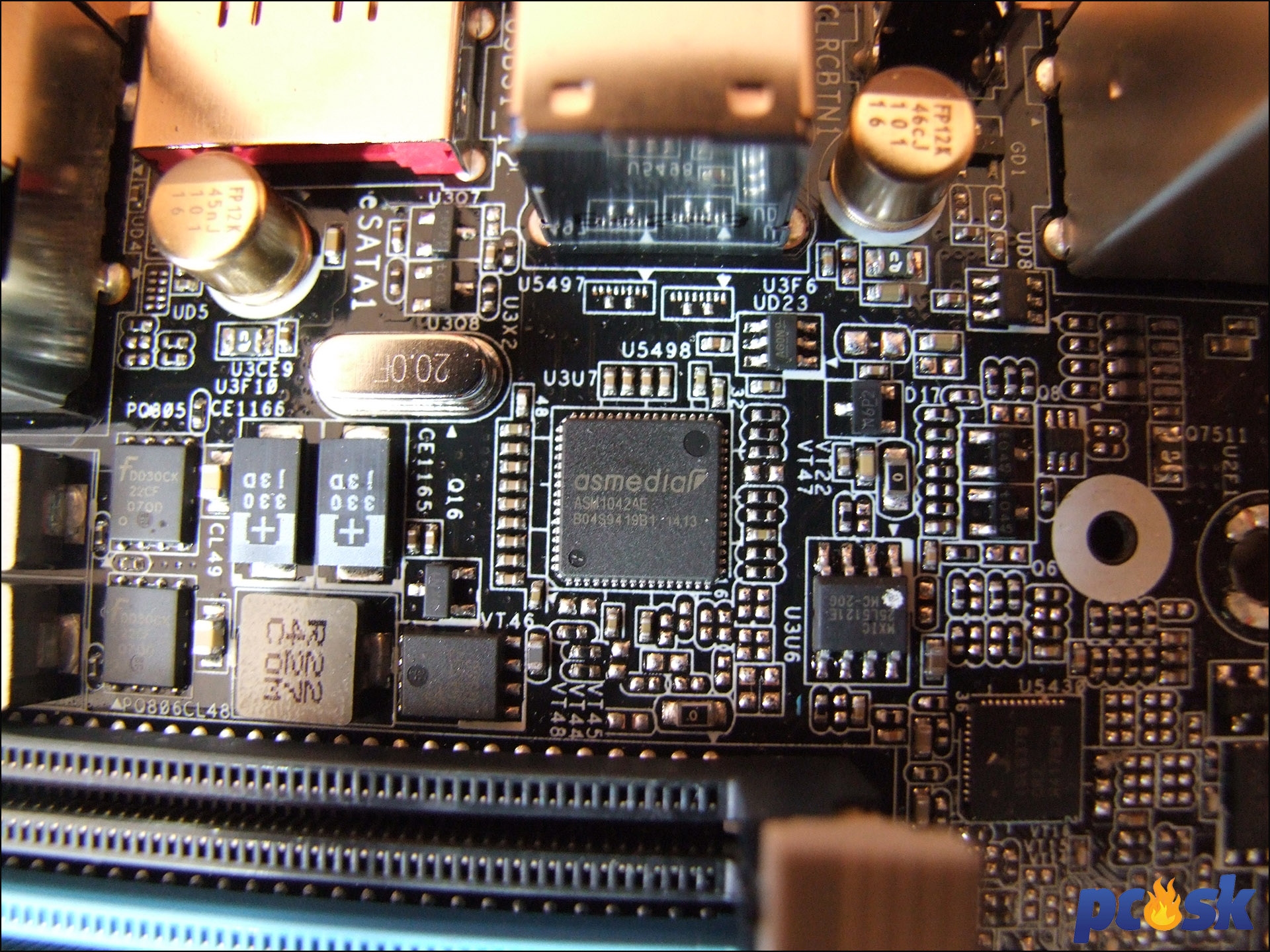

Druhým je ASM1042, ktorý obsluhuje 2 USB3.0 porty na zadnom paneli.

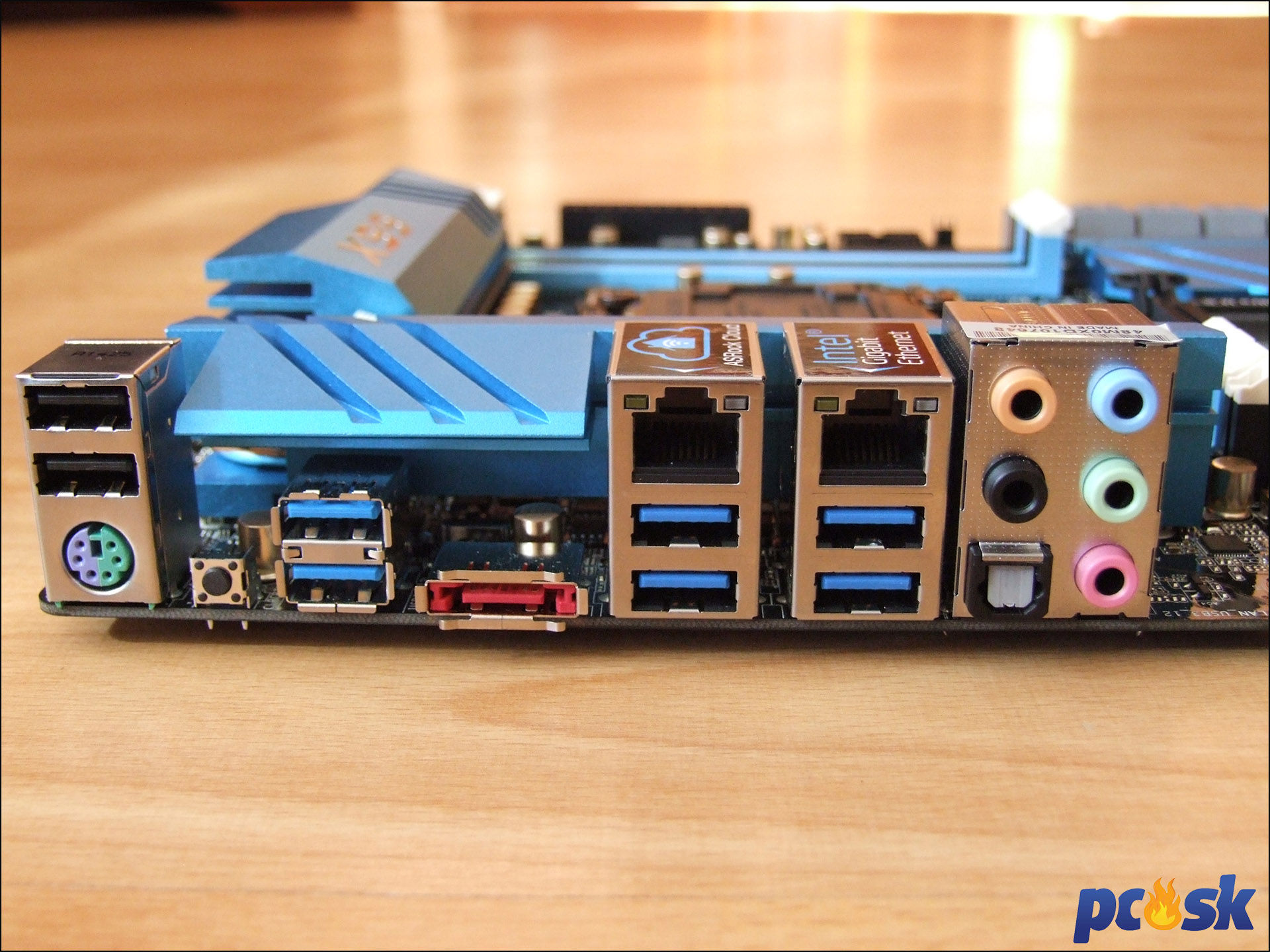

Zadný panel ponúkne dvojicu pomalých USB 2.0 portov, kombinovaný PS/2 port pre myš/klávesnicu, tlačidlo pre reset CMOS, dvojicu USB 2.0 portov (ASM1042), eSATA port s rýchlosťou 6Gbps, 1x RJ-45 (Atheros AR8171), dvojicu USB 3.0 portov (ASM1074), 1x RJ-45 (Intel I218V), ďalšiu dvojicu USB 3.0 portov a panel s audio jackmi a optickým S/PDIF výstupom. Zaujímavosťou je, že zadný panel neposkytne žiadny USB 3.0 port vyvedený z Intel čipsetu.
ASRock X99 Extreme6 - BIOS

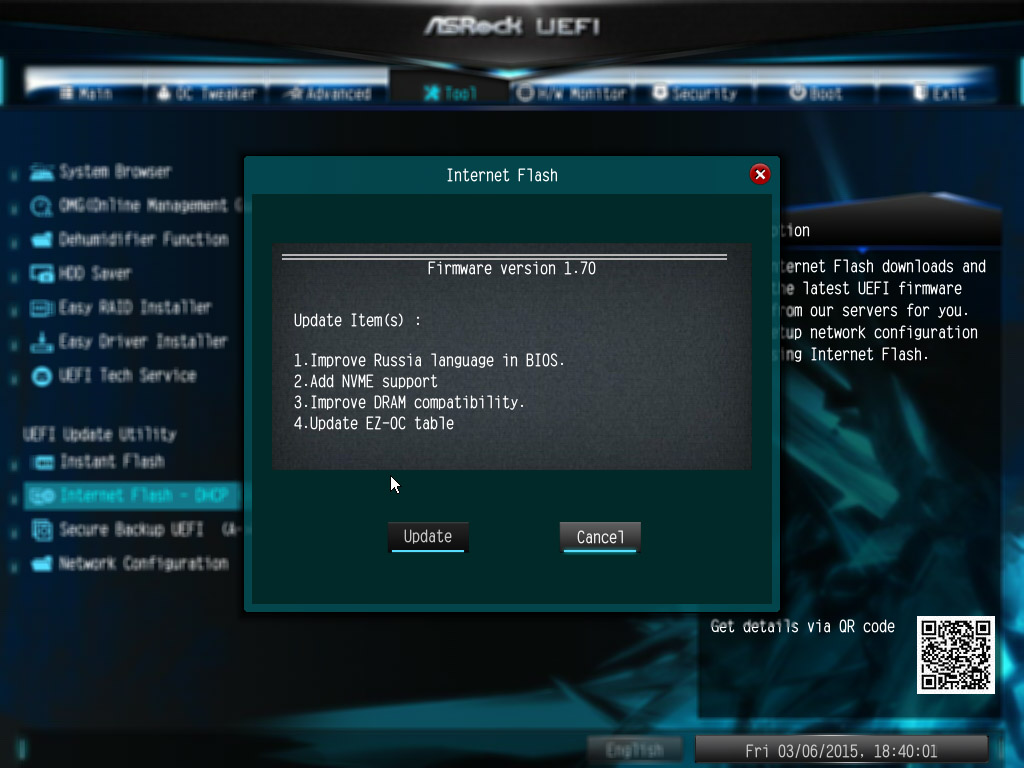

Verzia BIOSu v našom teste bola 1.70. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.

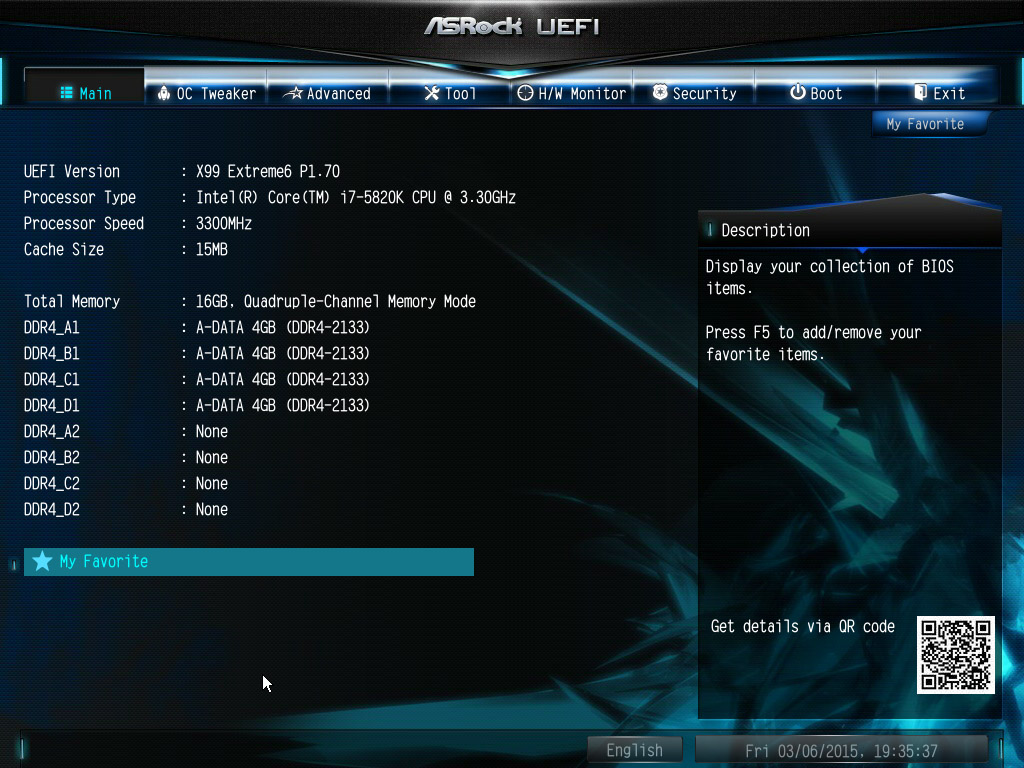

V karte Main nenastavíte prakticky nič. Slúži iba pre informovanie o najzákladnejších komponentoch.

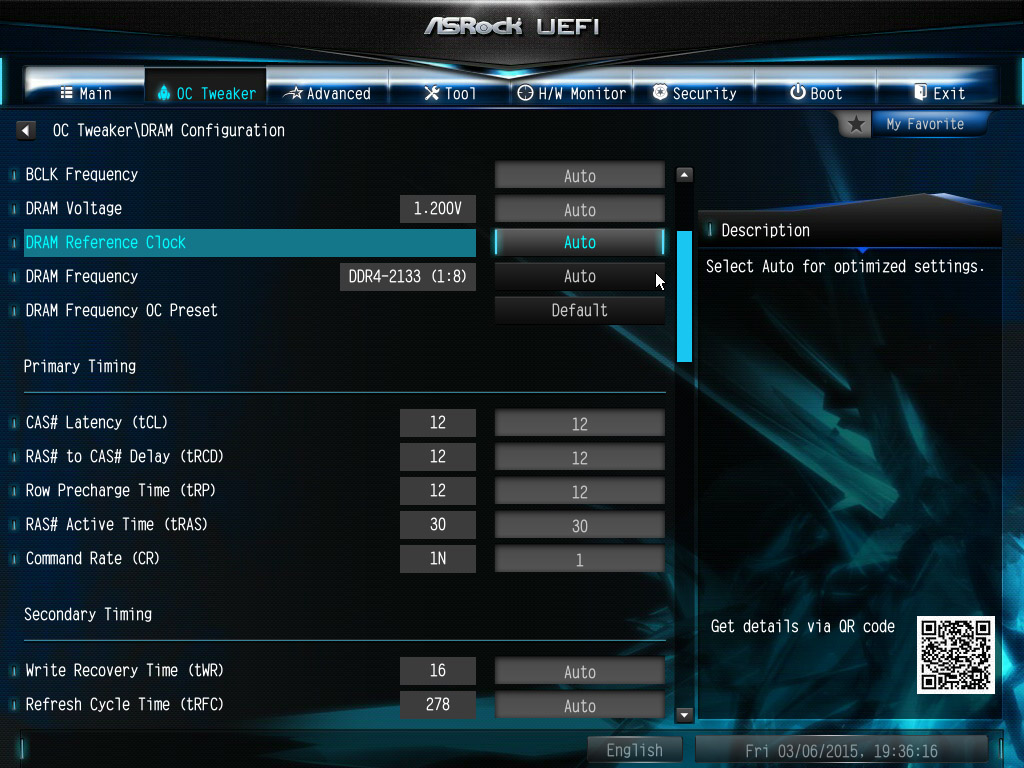

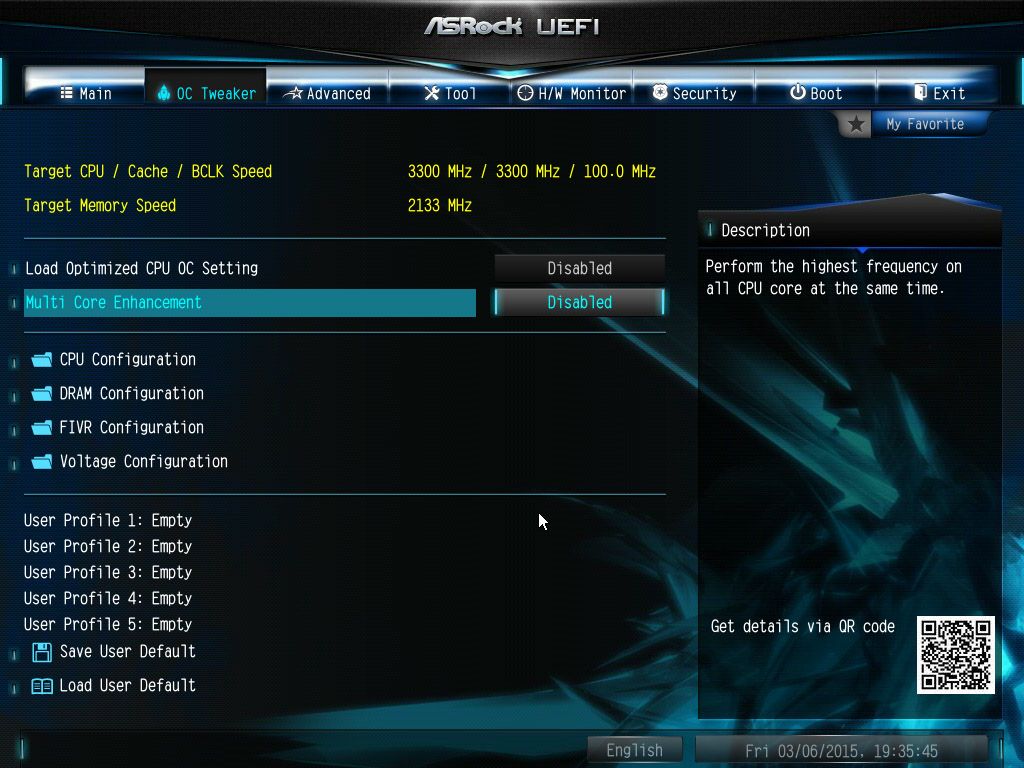

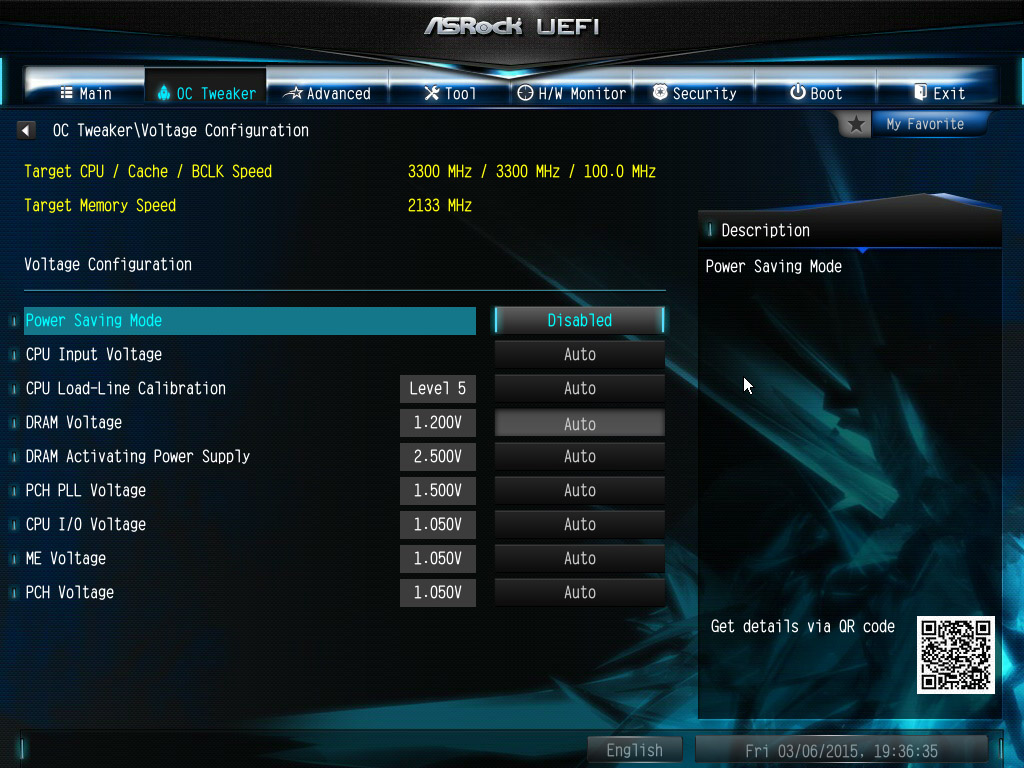

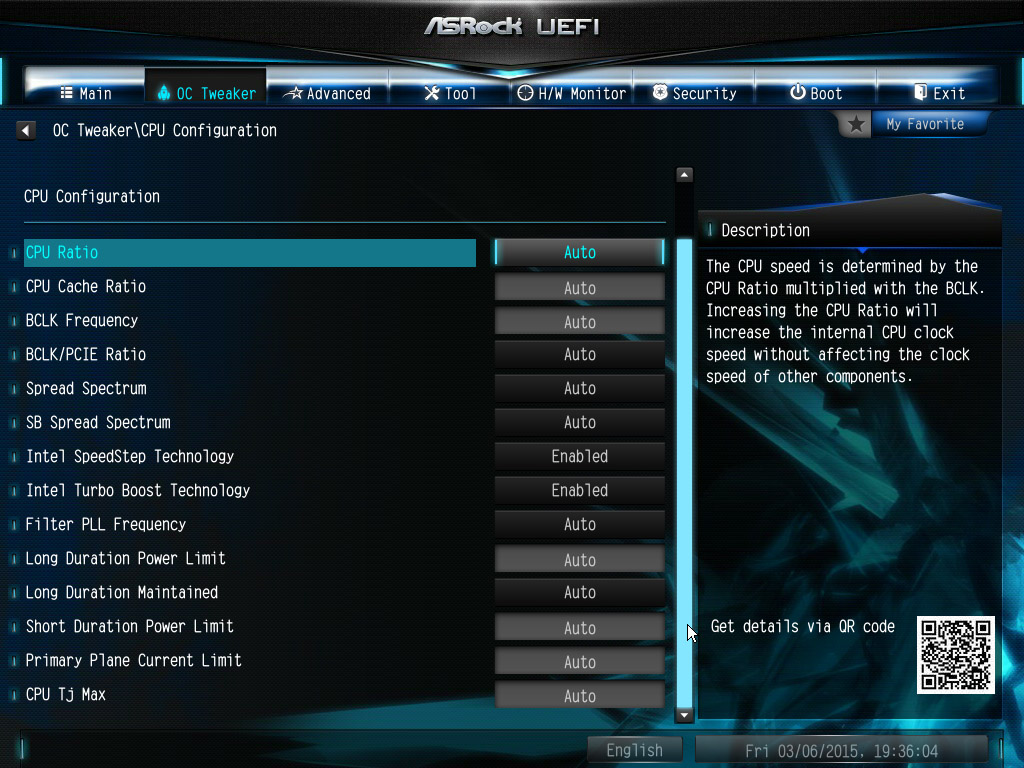

Pre pretaktovanie zostavy zamierite určite do OC Tweaker. V jednotlivých položkách je možné meniť násobič, frekvenciu či časovanie RAM a v neposlednom rade aj napätie.

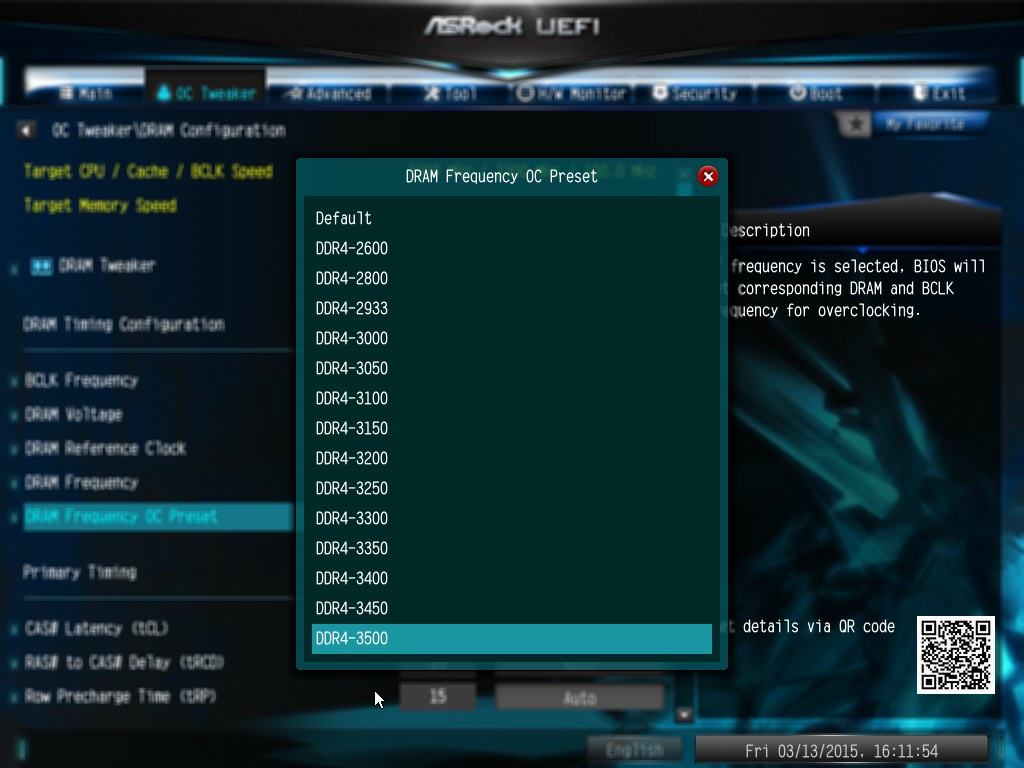

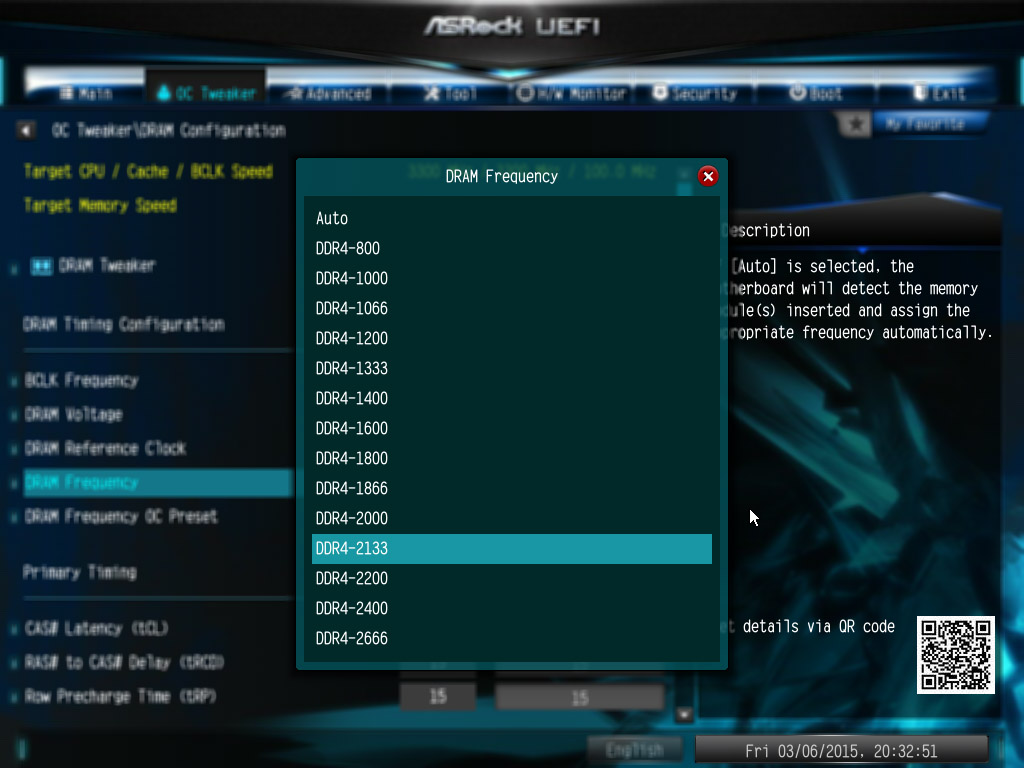

Hoci ASRock pre RAM sľubuje až frekvenciu 3000MHz, BIOS ponúka maximálne 2666MHz. Za vyššími taktami sa však dá dostať a to buď zvyšovaním BCLK alebo cez zmenu v DRAM Frequency OC Preset.

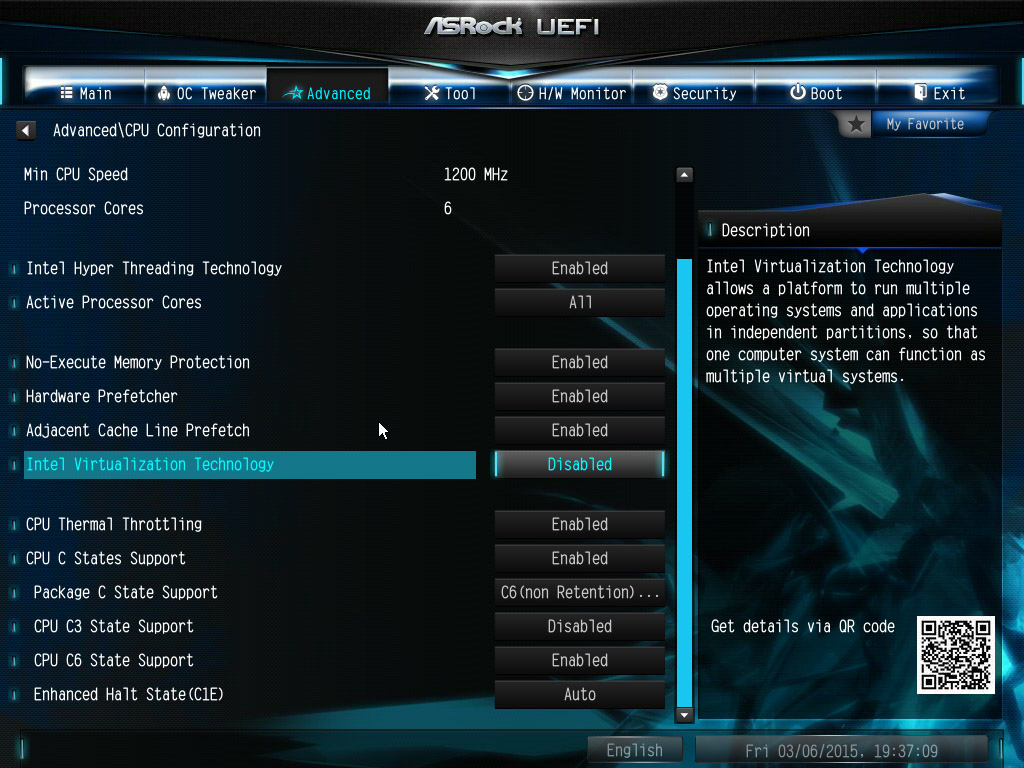

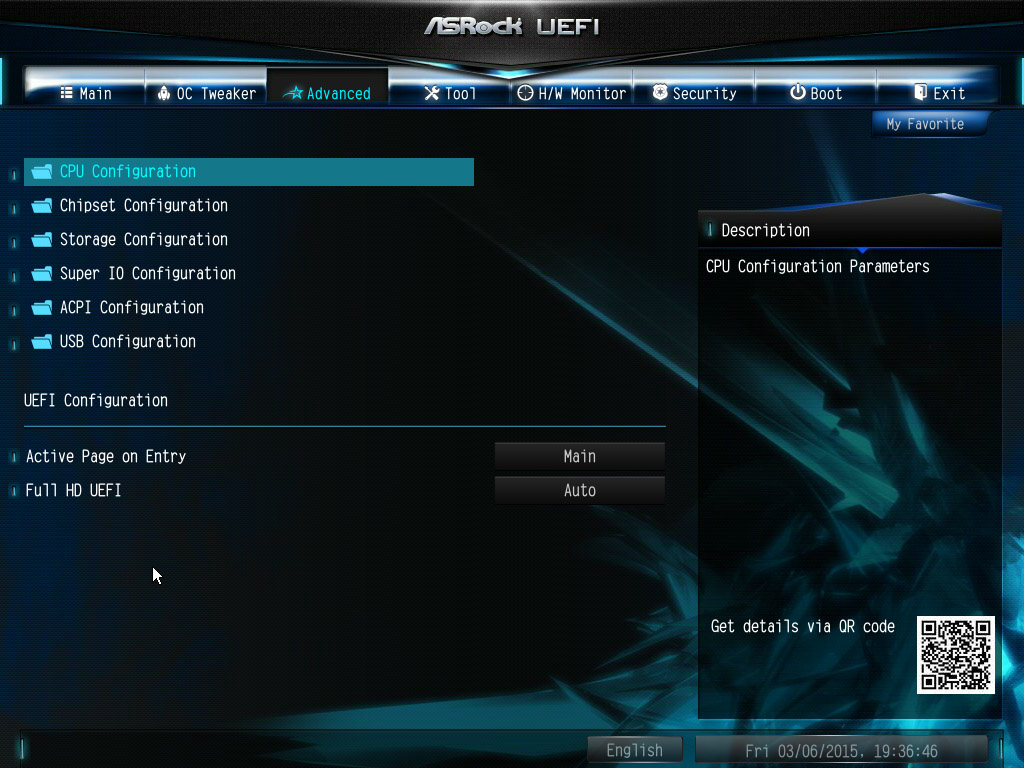

Karta Advanced v sebe ukrýva ďalšie pokročilé nastavenia systému. Hneď v prvej položke CPU Configuration je možné meniť počet aktívnych jadier, zapínať virtualizáciu či úsporné režimy procesora.

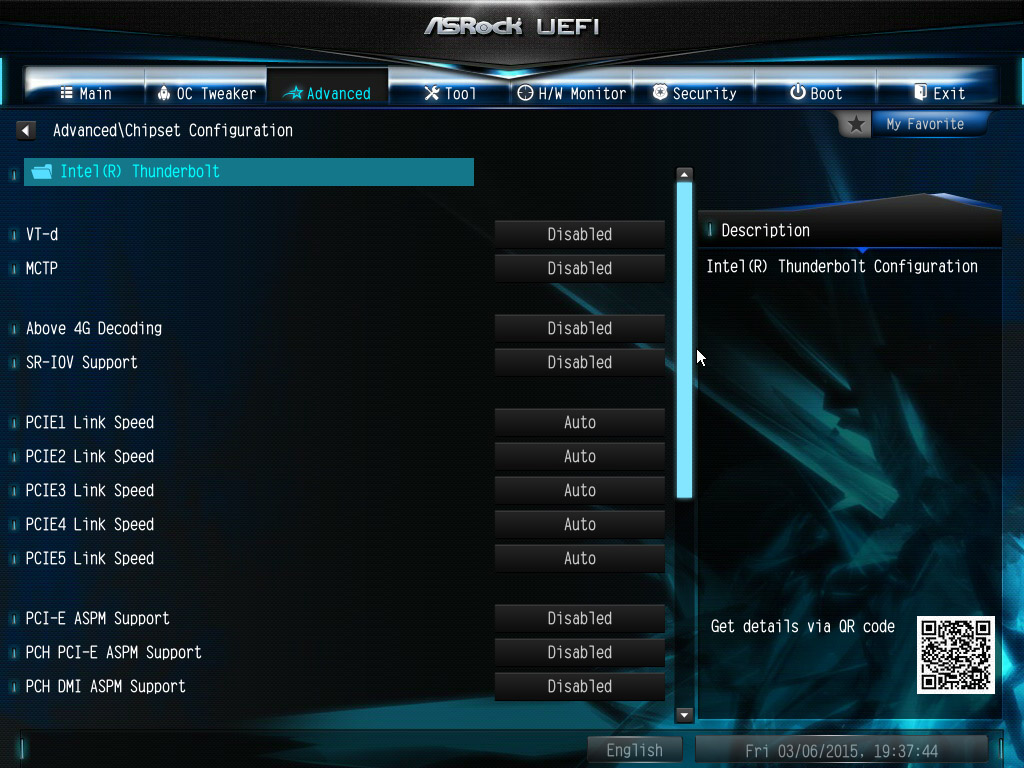

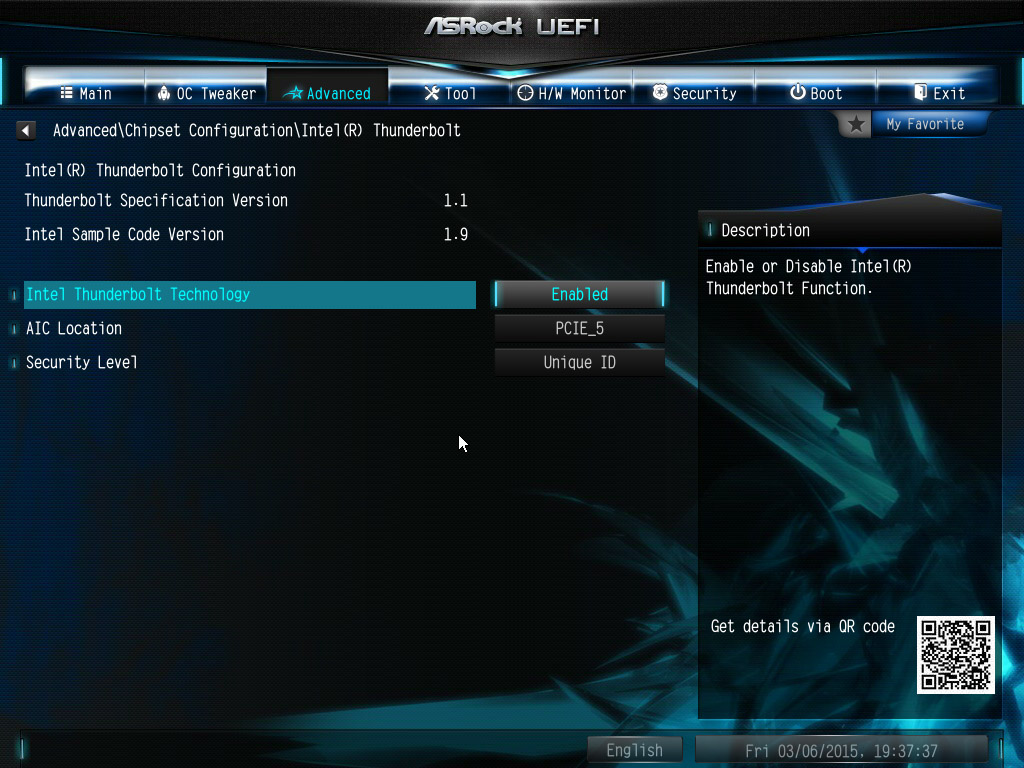

Chipset Configuration v Advanced dovoľuje meniť rýchlosť PCIe slotov a zapínať Thunderbolt.

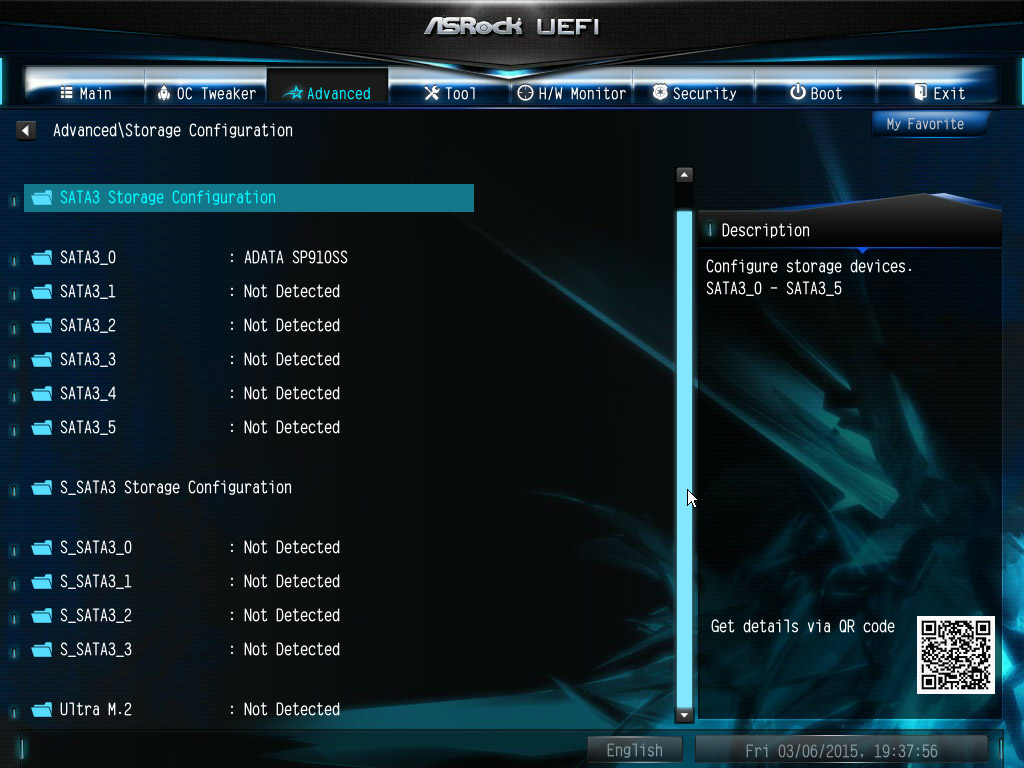

Storage Configuration má na starosti všetky SATA3 porty a Ultra M.2.

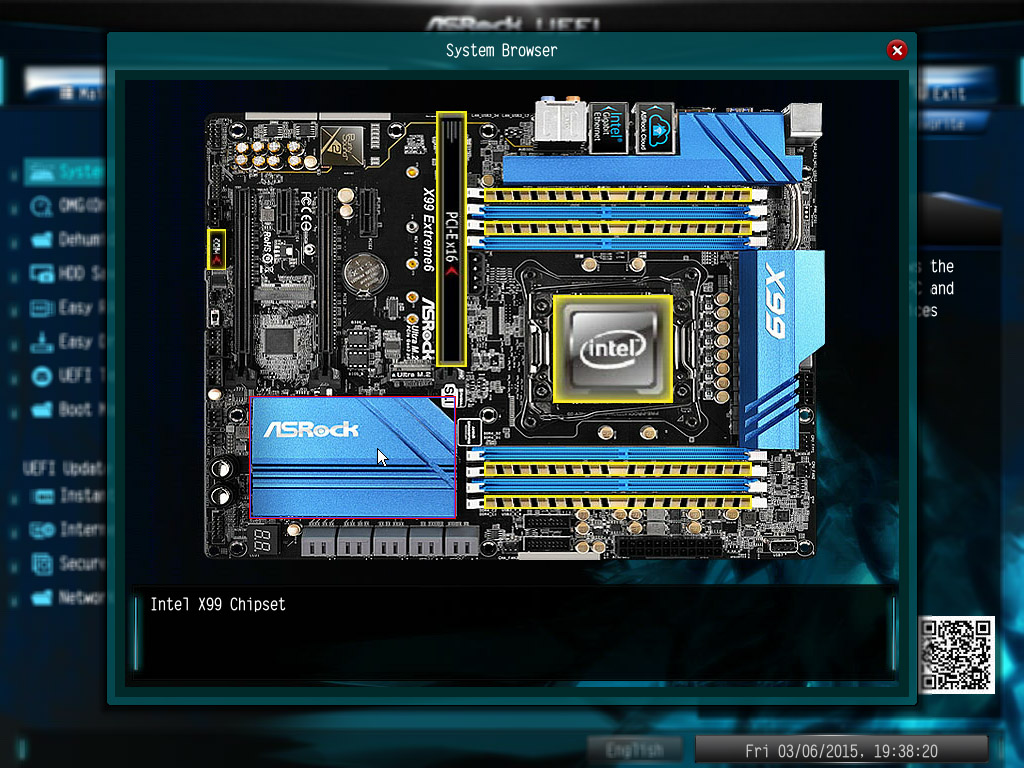

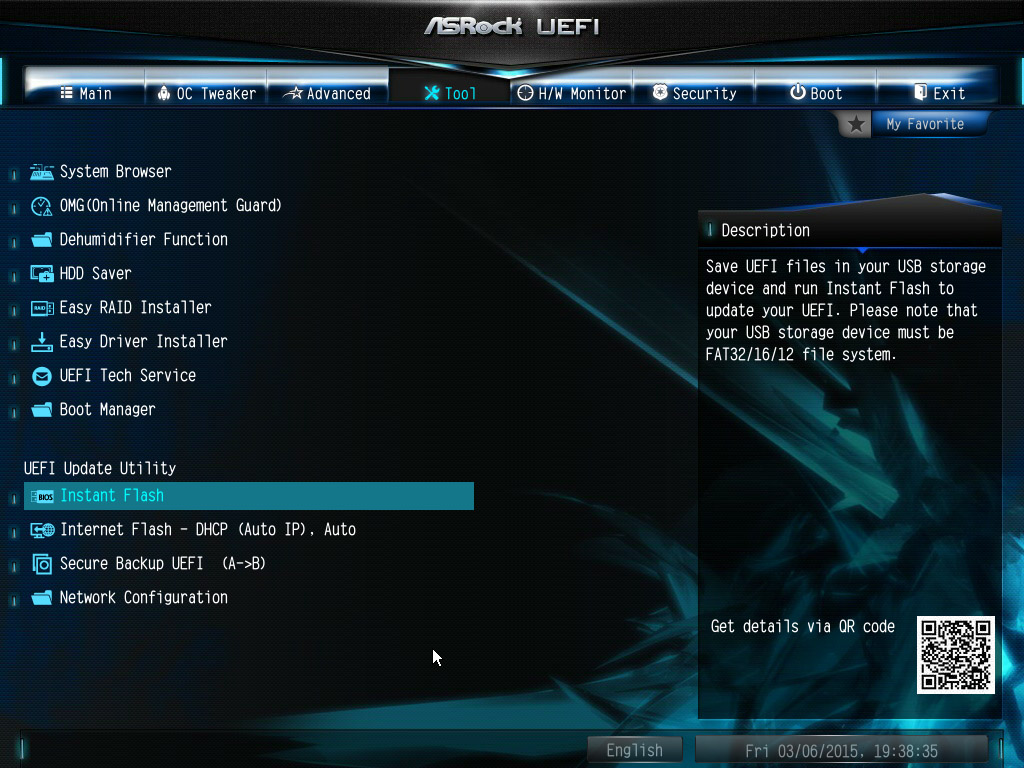

Dostávame sa k ponuke položky Tool. V tej sa nachádza uživateľsky prívetivá virtuálna prehliadka systému, funkcia HDD Saver a záhadná funkcia Dehumidifier. U ASRock BIOSov veľmi pozitívne hodnotím možnosť aktualizácie BIOSu priamo z Internetu s názvom Internet Flash. Žiadne stiahnutie súboru vopred, o všetko sa postará sám systém. Samozrejme je možné nahrať BIOS aj z USB kľúča, pre tento účel slúži Instant Flash.

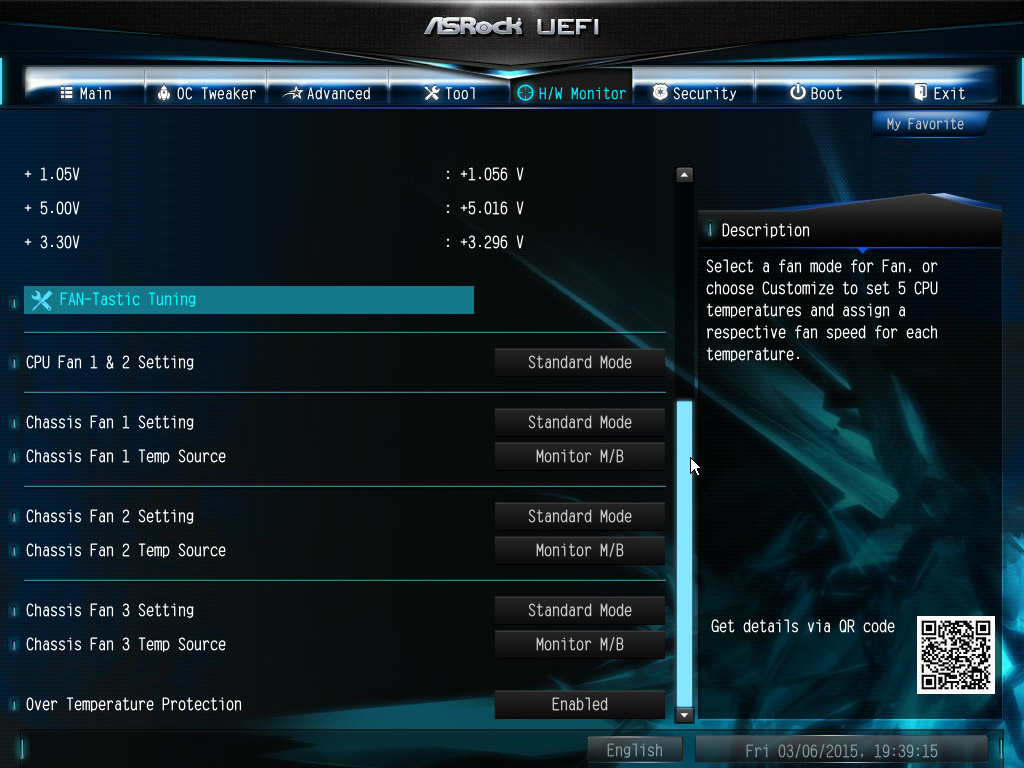

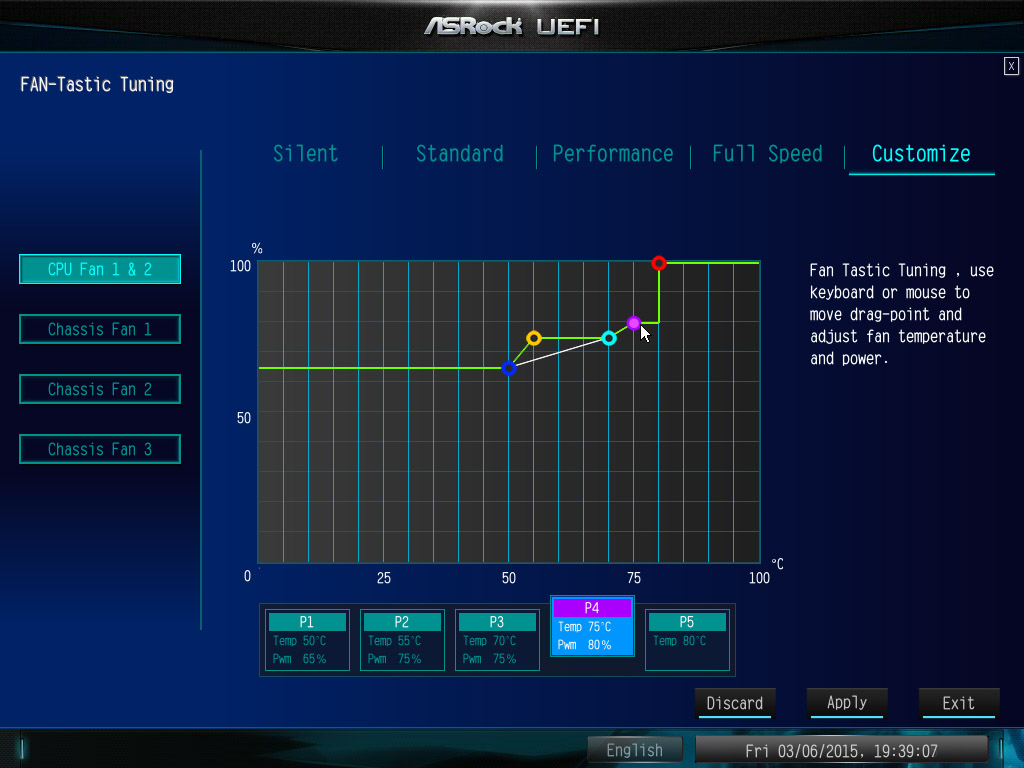

H/W Monitor má jasnú úlohu. Monitorovať teploty, otáčky a napätia. FAN-Tastic Tuning dovoľuje aj manuálne nastavenie ventilátorov.

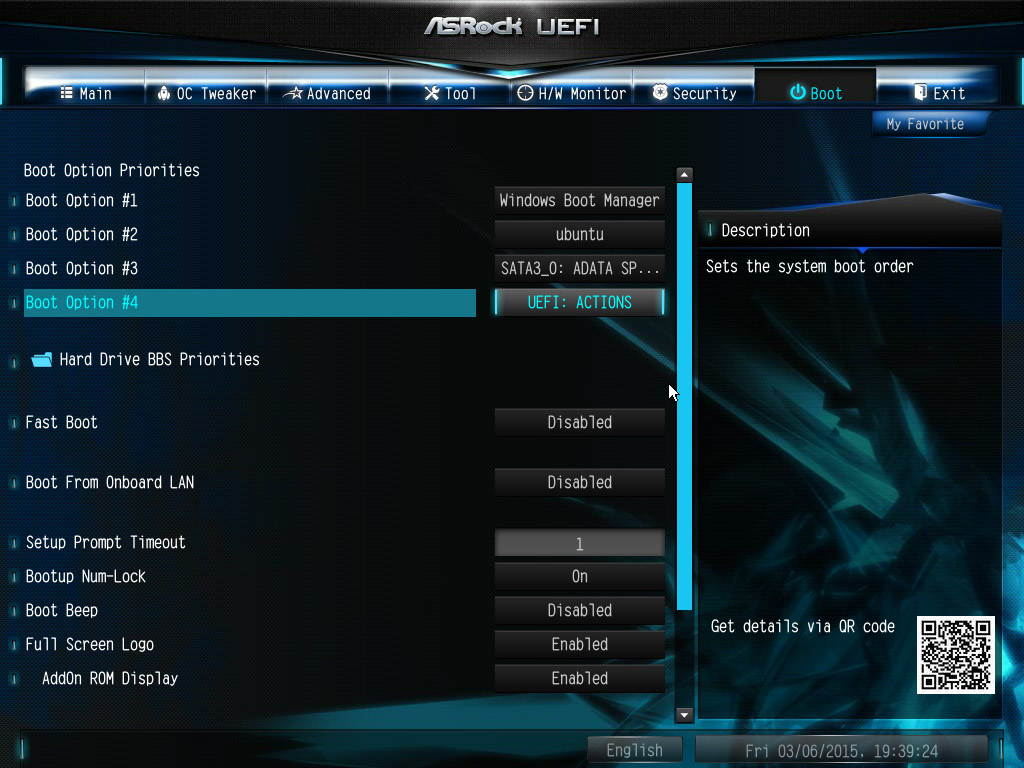

Sekcia Boot patrí priorite bootovania diskov.
Testovacia zostava, metodika, výsledky
Testovacia zostava
Ako som na začiatku spomínal, oproti prvým testom X99 dosiek je testovacia zostava mierne pozmenená. Procesorom nie je najvyšší model, ale najnižší z trojice, konkrétne Intel Core i7-5820K. Tento model má 6 fyzických jadier, no s podporou funkcie HyperThreading spracuje až 12 vlákien naraz pričom každé jadro kmitá v základe na frekvencii 3,3GHz. S Turbo Boost 2.0 však poskočí až na 3,6GHz. Väčšinou však frekvencia kmitala okolo hodnoty 3400MHz. Procesor má odomknutý násobič a tak je jeho ďalšie taktovanie jednoduchšie.
procesor | Intel Core i7-5820K@3,3GHz |
RAM | 4 x 4GB DDR4 Adata AD4U2133W4G15-B |
SSD | ADATA Premier SP910 256GB |
grafiká karta | Gainward GeForce 8600GT |
| zdroj | Antec VP550F |
chladič CPU | Alpenföhn Brocken ECO |
skrinka | Antec Three Hundred Two |
operačný systém | 64-bitový Microsoft Windows 8.1 Pro |
Procesor dopĺňa 4x4GB DDR4 pamätí ADATA AD4U2133W4G15-B s taktom 2133MHz a časovaním 15-15-15-36 s dobou obnovenia 2T. Grafickou kartou je starší model ASUS 7300GT. Rýchlym úložiskom je SSD ADATA Premier SP610 s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
Metodika testovania
Základné dosky testujeme so spomínaným 6-jadrovým procesorom Intel Core i7-5820K (Haswell-E).
16GB (4x4GB) DDR4 pamäti zapojených v quad-channel beží na takte 2133MHz.Týmto pomerne lenivým DDR4 pamätiam som upravil aspoň časovanie na 12-12-12-30 a dobu obnovenia na 1T.
Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 vo verzii 4.60.3100. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente.Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).
Výsledky
Testy pamätí
X99 Extreme6 sa napriek pamätiam s rovnakým nastavením radí za predchádzajúce 2 X99 dosky. Vplyv na to môže mať slabší pamäťový radič v procesore alebo pravdepobone aj fakt, že nejde o rovnaký model DDR4 pamätí.
Testy procesora
Testy procesora dopadlo podľa očakávaní. Slabší i7-5820K so šiestimi jadrami nestačil za 8-jadrovým kolegom i7-5960X.
Testy rozhraní
V rozhraniach poskytuje doska protichodné výsledky. Zatiaľ čo SATA3 rohrania sú v poriadku a v HDTune dokonca doska brala prvé miesto, USB 3.0 rozhrania zaostávajú. V CrystalDiskMark trpeli pomalšou rýchlosťou iba 2 porty vyvedené z ASM1042, v HDTune sa trochu prekvapivo k pomalšiemu kolegovi pridali aj porty z ASM1074 a interného Intel konektora. Na zadnom paneli nenájdeme žiadné USB 3.0 vyvedené z Intel čipsetu a tak som ich rýchlosť otestoval prostredníctom interného USB 3.0 konektora vyvedeného na predný panel.
Pretaktovanie, teploty

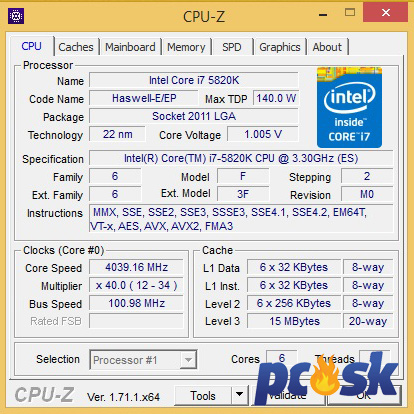

Platforma X99 je vďaka procesorom s odomknutým násobičom vhodná aj pre taktovanie. Procesor i7-5820K má na rozdiel od 8-jadrovýc kolegov už vyšší základný takt (3,3GHz) a tak som bol zvedavý, či sa podarí dosiahnuť hranica aspoň 4GHz. S násobičom 40x sa to napokon presne podarilo. S vyšším násobičom už bol systém nestabilný, Windows síce nabootoval, no nikdy nevydržal stabilne zapnutý ani 5 minút a po čase vždy spadol do BSOD. Na takte 4000MHz systém nie len, že išiel, ale prešiel aj testom Cinebench R15. Výsledné skóre dosiahlo 1187 bodov, čo oproti základu predstavuje nárast o slušných 16%. Skúsil som pri násobiči 40 dvihnúť ešte BCLK. S hodnotou 101MHz bol Windows stabilný, no benchmarkom Cinebench odmietal prejsť.
Extreme6 bohužiaľ nemá žiadnu funkciu pre automatické pretaktovanie.

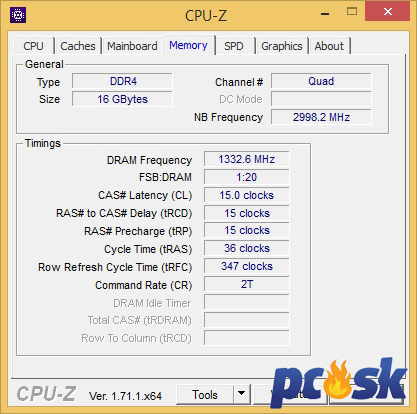

V oblasti operačných pamätí sa doska chváli, že znesie frekvenciu až 3000MHz. BIOS dosky však ponúka základné deličky maximálne po 2666MHz. Naše operačné pamäte nie sú žiadny priebojník v pretaktovaní a základný takt je 2133MHz, no s maximálnou dostupnou frekvenciou 2666MHz pri základnom časovaní nemali problém. Vyššie sa dá dostať cez zmenu frekvencie v DRAM Frequency OC Preset v BIOSe. Táto zmena je v podstate vykonávaná zvyšovaním BCLK. V tejto ponuke je frekvencia až po 3500MHz, naše pamäte však nezvládli stabilne ani 2800MHz nakoľko systém nastavil BLCK až na 127,4MHz.
Rozsahy napätí a ich kroky
- BCLK: 96MHz - 300MHz (0,1Hz)
- frekvencia RAM: 800MHz - 2666MHz
- CPU Input Voltage: 1,2V - 2,3V (0,01V)
- DRAM Voltage: 1V- 1,8V (0,01V)
- DRAM Activating Power Supply: 2,4V - 3V (0,05V)
- PCH PLL Voltage: 1,2V - 1,8V (0,1V) čipset 1,5V
- CPU I/O Voltage: 0,9V - 1,5V (0,075V)
- ME Voltage: 0,9V - 1,5V (0,05V) čipset
- PCH Voltage: 0,9V - 1,5V (0,025V) čipset 1,05V

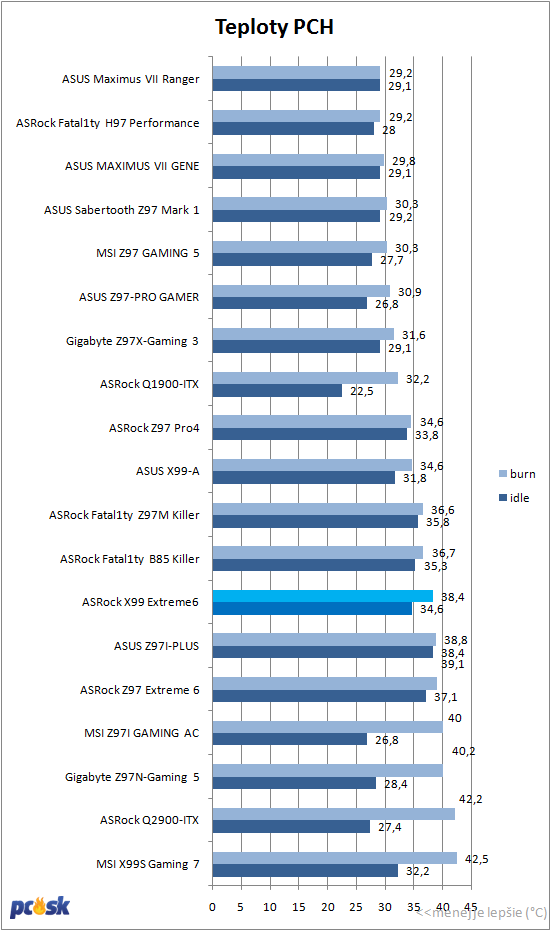

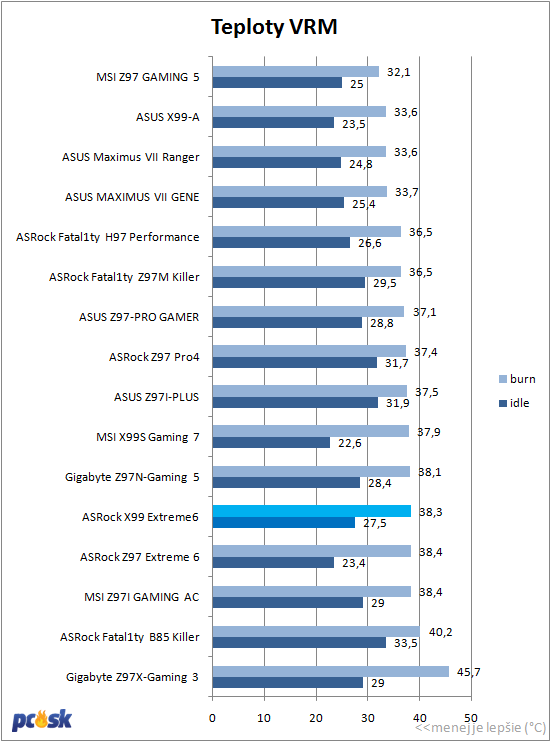

Teploty
Kľúčové oblasti dosky sa nijak výrazné neprehrievajú a pasívy odvádzajú dobrú prácu.
Zhodnotenie a záver
Základná doska ASRock X99 Extreme6 je tretia zo série X99 dosiek, ktoré sme v teste mali. Spomedzi tejto trojice sa cenovo radí medzi konkurenciu, i keď tých pár eúr hore-dolu, vzhľadom na celú drahú platformu nebude zrejme majiteľov až tak trápiť. Podobne ako konkurenčné dosky aj Extreme6 disponuje množstvom SATA3 portov a veľmi rýchlym Ultra M.2 slotom. Táto doska však má aj Thunderbolt konektor pre pripojenie Thunderbolt karty a mini-PCIe slot, ktorý sa hodí v prípade, že si majiteľ bude chcieť pripojiť WI-FI modul. Náročnejší užívatelia ocenia prítomnosť tlačidlá pre vymazanie CMOS na zadnom paneli, dvojicu BIOSov a diagnostický displej a tlačidlá. Potešia aj 2 interné USB 3.0 konektor a až 2 RJ-45 porty.
Doska tiež ponúka dostatok USB 3.0 portov na zadnom paneli, všetky sú však vyvedené z ASMedia radičov pričom dvojica pripojená k ASM1074 dosahuje výrazne nižšie rýchlosti. Oproti konkurencii tiež chýba akákoľvek funkcia automatického pretaktovania, ktorá by sa u top procesorov s odomknutým násobičom hodila.
ASRock X99 Extreme6 | |
Plusy | Mínusy |
- 2 interné USB 3.0 konektory - rýchly Ultra M.2 slot s rýchlosťou 32Gbps - 2 LAN porty - 10 SATA3 portov - mini-PCIe slot - tlačidlo pre reset CMOS na zadnom paneli - diagnostický displej - PuritySound2 audio - Thunderbolt header - dvojica BIOSov - aktualizácia BIOSu z Internetu priamo v BIOSe | - 2 pomalšie USB 3.0 porty na zadnom paneli - oproti konkurencii neponúka automatické pretaktovanie - pri použití CPU s 28 PCIe linkami nedostupné 3-Way SLI |
Za požičanie základnej dosky X99 Extreme6, procesora Intel Core i7-5820K a operačných pamätí DDR4 ADATA ďakujeme spoločnosti ASRock
