Svieži závan veľhôr od Alpenföhn Himalaya 2



Alpeföhn Himalaya 2 je v pomerne krátkom časovom období druhý chladič od tejto nemeckej spoločnosti, ktorý sa k nám dostal do testu. Porazí svojho "súrodenca", ktorým bol nedávno testovaný Brocken 2?





Papierovo by tomu tak malo byť. Alpenföhn Himalaya 2 sa totiž u náš predáva s cenou od 50€ vyššie čo je o asi 10€ viac ako stojí Brocken 2. Jedna vec sú však čísla a druhá fakty. Himalaya 2 však už svojím vzhľadom pripomína v akej triede sme a dorazila v pomerne veľkej škatuli, ktorú na vrchu zdobilo praktické ucho pre prenášanie. Balenie nie je príliš ťažké a tak nehrozí, že by sa ucho pri prenášaní krabice odtrhlo. Palec hore aj za takýto detail.





Návod na montáž bol prvou vecou, ktorú som po roztvorení balíčka uvidel. Inštalácii sa však budem venovať neskôr, poďme ďalej skúmať balenie. Pod prvou penovou výstelkou čakala prvá biela krabica v ktorej bol ventilátor WingBoost2 spolu s dvojicou voľne pohodených uchopovacích spôn. Pod touto krabicou nasledoval samotný heatsink precízne uložený medzi dvojicou polystyrénových vložiek. Pri preprave by sa tak chladiču nemalo nič stať ani pri hrubšom zaobchádzaní.  Na samotnom spodku škatule bola ďalšia menšia biela krabica, v ktorej nemohlo byť nič iné ako montážna sada a iné príslušenstvo.





To tvorí okrem montážnej sady pre Intel  a AMD procesory aj teplovodivá pasta Permafrost, dvojica 7V 4-pinových káblov, ďalší 4pinový kábel a dve uchopovacie spony pre dodatočný ventilátor.





Pred predstavením chladiča a jeho otestovaním si prehľadne zhrňme špecifikácie.

Alpenföhn Himalaya 2

Rozmery pasívu (s ventilátorom): 146x80x170mm (š x h x v) Rozmery pasívu (bez ventilátora): 146x52x170mm (š x h x v)   Hmotnosť chladiča s ventilátorom: 842g   Materiál rebier: poniklovaný hliník   Heatpipes: 6x6mm   Materiál heatpipes: poniklovaná meď   Základňa: poniklovaná meď, povrchová úprava do zrkadlového lesku   Ventilátor: 120mm WingBoost2   Konektor: 4pin PWM s Y káblom   Ložiská: hydraulické   Rozmery ventilátora: 140x140x25mm   Otáčky ventilátora: 400-1200RPM   Maximálny prietok vzduchu: 63,57CFM   Maximálna hlučnosť ventilátora: 19,6dBA   Kompatibilita chladiča: Intel: LGA 775, 1150, 1155, 1156, 1366                                                                  AMD: AM2, AM2+, AM3, AM3+, FM1 Cena: od 50€

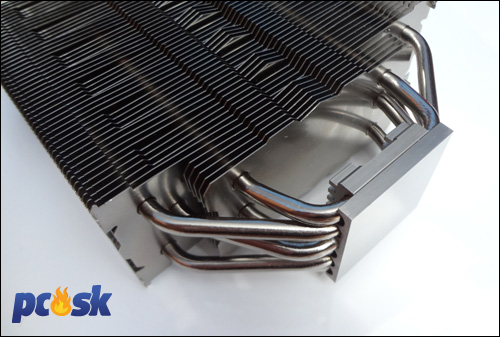

Pasív Himalaye 2 je klasickej vežovitej konštrukcie s príjemne štíhlymi rozmermi vďaka čomu sa nestane, že by vám kolidoval s pamäťovými modulmi. 55 poniklovaných rebier vyzerá elegantne a celý heatsink pretína šestica poniklovaných heatpipe v tvare U. Okrem heatpipes prechádza pasívom aj otvor, ktorý je presne v jeho strede. Ten však neprechádza všetkými rebrami a jeho význam sa mi neporadilo zistiť.







Heatpipes nemajú v mieste základne priamy kontakt s IHS. Miesto toho je základňa tvorená poniklovanou meďou a jej spracovanie je dokonalé do zrkadlového lesku.

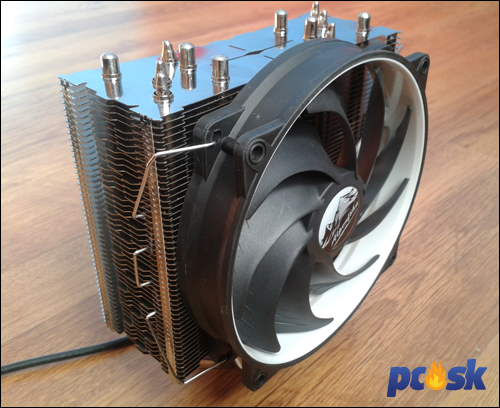

Súčasťou balenia je i ventilátor WingBoost2, ktorý na základnú dosku pripojíte prostredníctvom štvorpinového konektora, z ktorého sa oddeľuje trojpinový Y konektor pre pripojenie ďalšieho ventilátora. K ventilátoru nie sú dodávané žiadne antivibračné skrutky ale nie sú ani potrebné. Celý povrch ventilátora  vrátane lopatiek je totiž potiahnutý gumenou vrstvou, ktorá je už sama o sebe antivibračná. Hydraulické ložiská by zas mali zabezpečiť tichý chod a dlhú životnosť. V balení sa ukrýva štvorica spôn pre montáž ventilátorov takže Himalaya 2 je pripravená pre dvojicu ventilátorov.





Kompatibilita chladiča je ukážková a zahŕňa procesory minulých aj súčasných generácií oboch výrobcov procesorov.

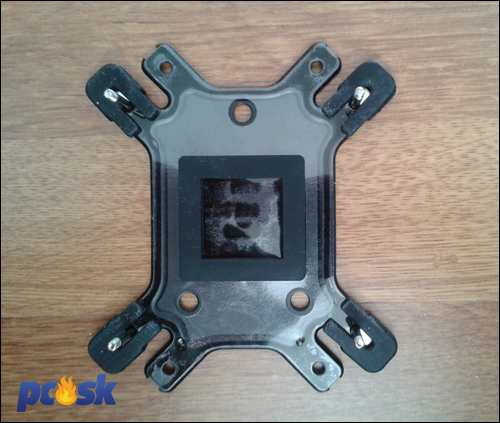

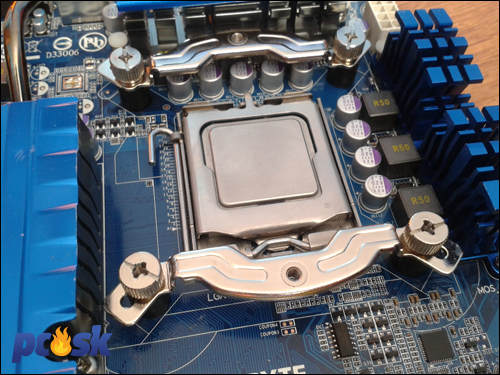

Inštalácia chladiča nie je ničím revolučná a výrobca používa osvedčený koncept. Takže najprv prestrčíme dierami v backplate patričné skrutky, ktoré sa gumenými záslepkami dajú v backplate uchytiť tak, aby pri osadzovaní backplate na dosku nevypadávali. Opäť drobný detail, ktorý ma však potešil. Keď už máme backplate aj so skrutkami na mieste, nasunieme na trčiace skrutky dištančné koliky na ktoré následne položíme spony a dotiahneme.

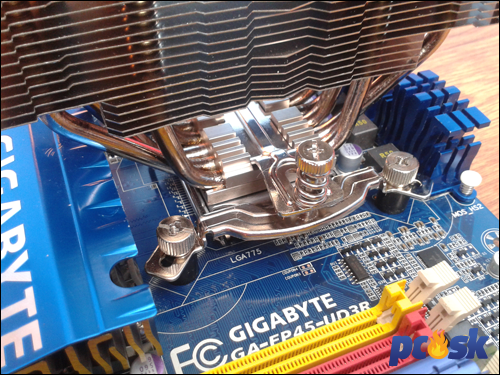

V poslednom kroku umiestnime heatsink a jeho strednom pretiahneme upevňovaciu sponu a opäť dotiahneme. Táto spona má v strede výstupky, ktoré zapadnú do zárezov v strede chladiča a nie je tak možné chladičom posúvať.

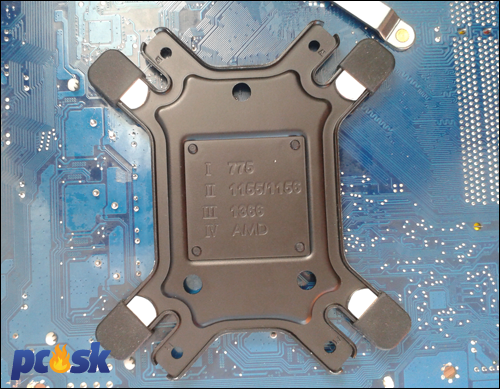

Návod, ale aj samotný backplate navádza užívateľov kam patria skrutky pre konkrétny socket.





Nakoniec osadíme spomínaný ventilátor pomocou spôn. Prijemnou správou je, že po inštalácii ventilátora nevzrastie celková výška chladiča.

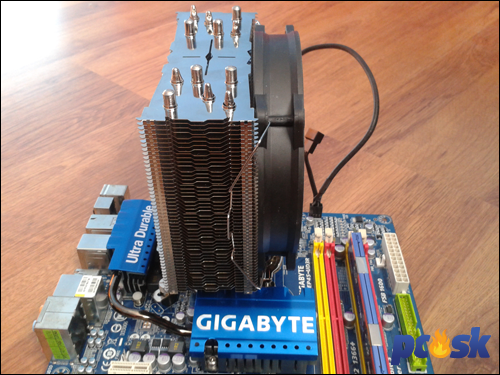

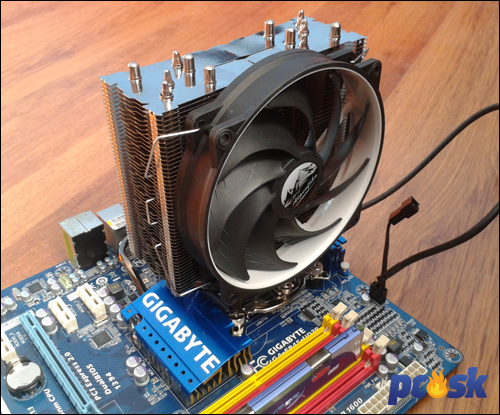

Kompletný chladič aj s osadeným ventilátorom je stále štíhly a v mojom prípade nezasahoval nad sloty s operačnými pamäťami. Poteší aj pomerne dlhý kábel pre pripojenie ventilátora.





S priloženým návodom ale aj bez neho je montáž intuitívna a nezaberie viac ako 10 minút. Montáž je teda hotová, ide sa testovať.







procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v

grafická karta: ASUS 7300GT (pasívne chladená)

základná doska: Gigabyte GA-EP45-UD3R

ssd: OCZ Octane 128GB

ram: 4x1GB Kingston DDR2

zdroj: SilverStone ST40F-ES

skrinka: SilverStone TJ04-E

operačný systém: MS Windows 7 Enterprise 64b

použitý softvér: Prime95, RealTemp

systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM







Procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel















Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM.

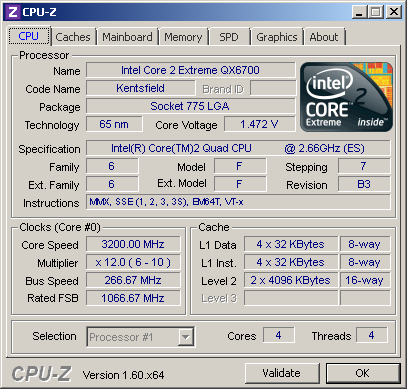

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

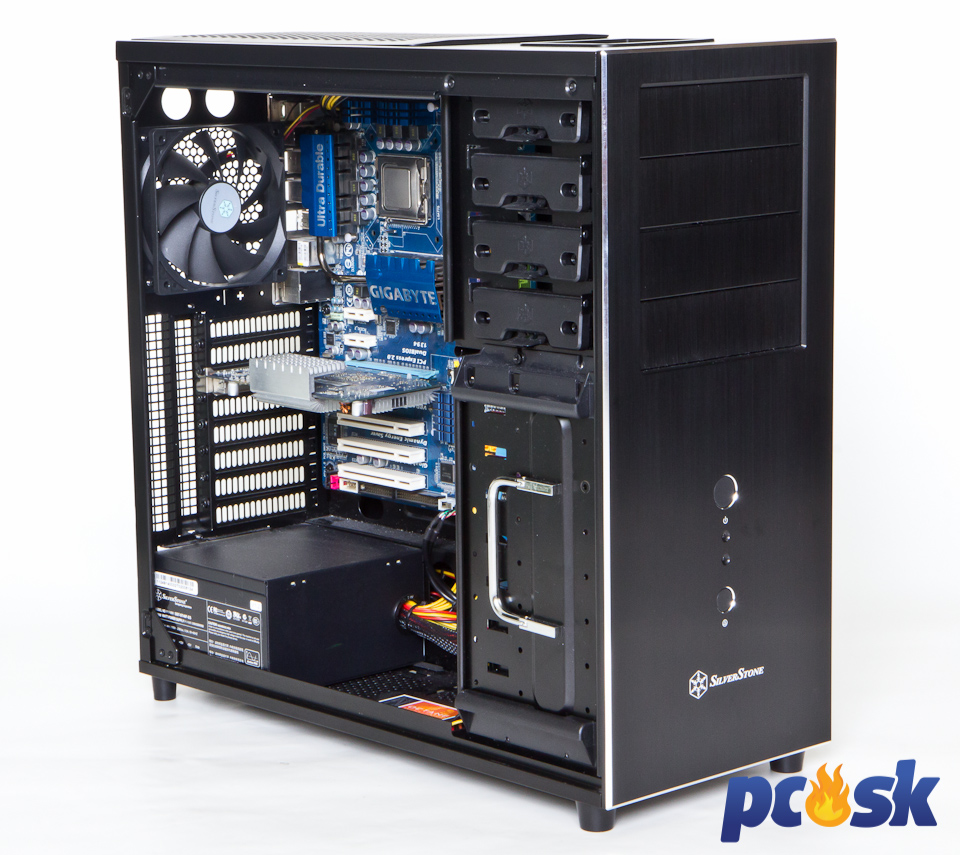

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.



Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.



Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

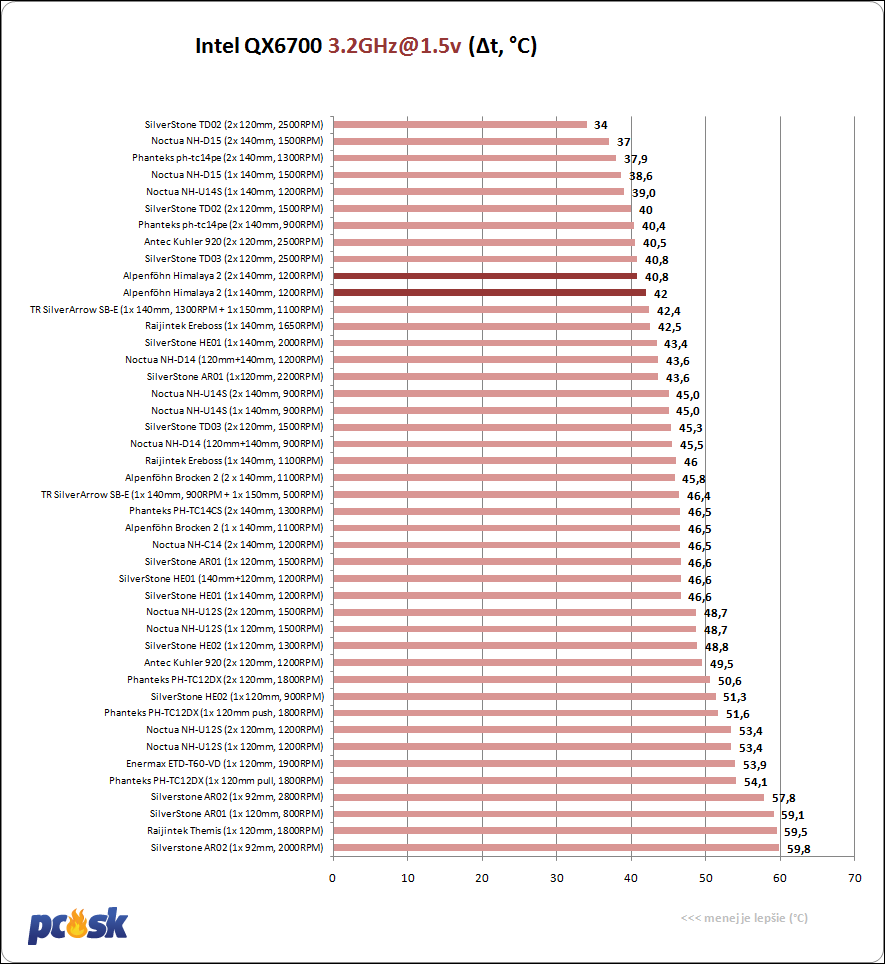

Výsledky vyniesli Himalayu 2 do prvej polovice našej tabuľky. Osadenie druhého ventilátora do konfigurácie push/pull neprinieslo markantnú zmenu, 1,2°C je však merateľný rozdiel.





Chladič zvládol skrotiť náš procesor bez problémov aj na najnižších otáčkach. Ventilátory sú nehlučné aj pri maximálnych otáčkach, pri nižších o chladiči nebudete vedieť vôbec.

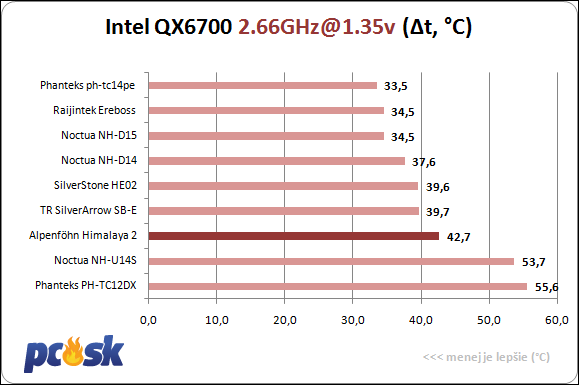

Milým prekvapením bolo aj to, že chladič napriek útlemu pasívu zvládol uchladiť procesor aj bez ventilátorov v pasívnom režime.Predsa len je 55 rebier nahusto naukladaných a tak som mal mierne obavy o dostatočné unikanie odvedeného tepla. Pasív to však zvládol a teploty jadier nepresiahli 65°C.





Na základe nemeraných výsledkov možno vyriecť verdikt, ktorý pre Himalaya 2 vyznieva priaznivo. Pri pohľade na štíhly heatsink som chladiču príliš neveril, no odvod tepla od základne je veľmi dobrý a chladič s prehľadom zvláda skrotiť aj "nenažranejšie" procesory ako je ten náš.





Cena chladiča sa v súčasnosti pohybuje tesne nad 50€ hranicou čo nie je príliš mnoho vzhľadom na predvedený výkon, no lepšie z tohto súboja vychádza napríklad Raijintek Ereboss, ktorý síce dosahuje asi o 2°C vyššie teploty no predáva sa takmer o 15€ lacnejšie.





V prospech Himalaye 2 však hrá ešte kvalitné spracovanie a bohatšie príslušenstvo. Ventilátor WingBoost2 nesklamal a opäť si zaslúži veľkú pochvalu za tichý chod aj pri najvyšších otáčkach.

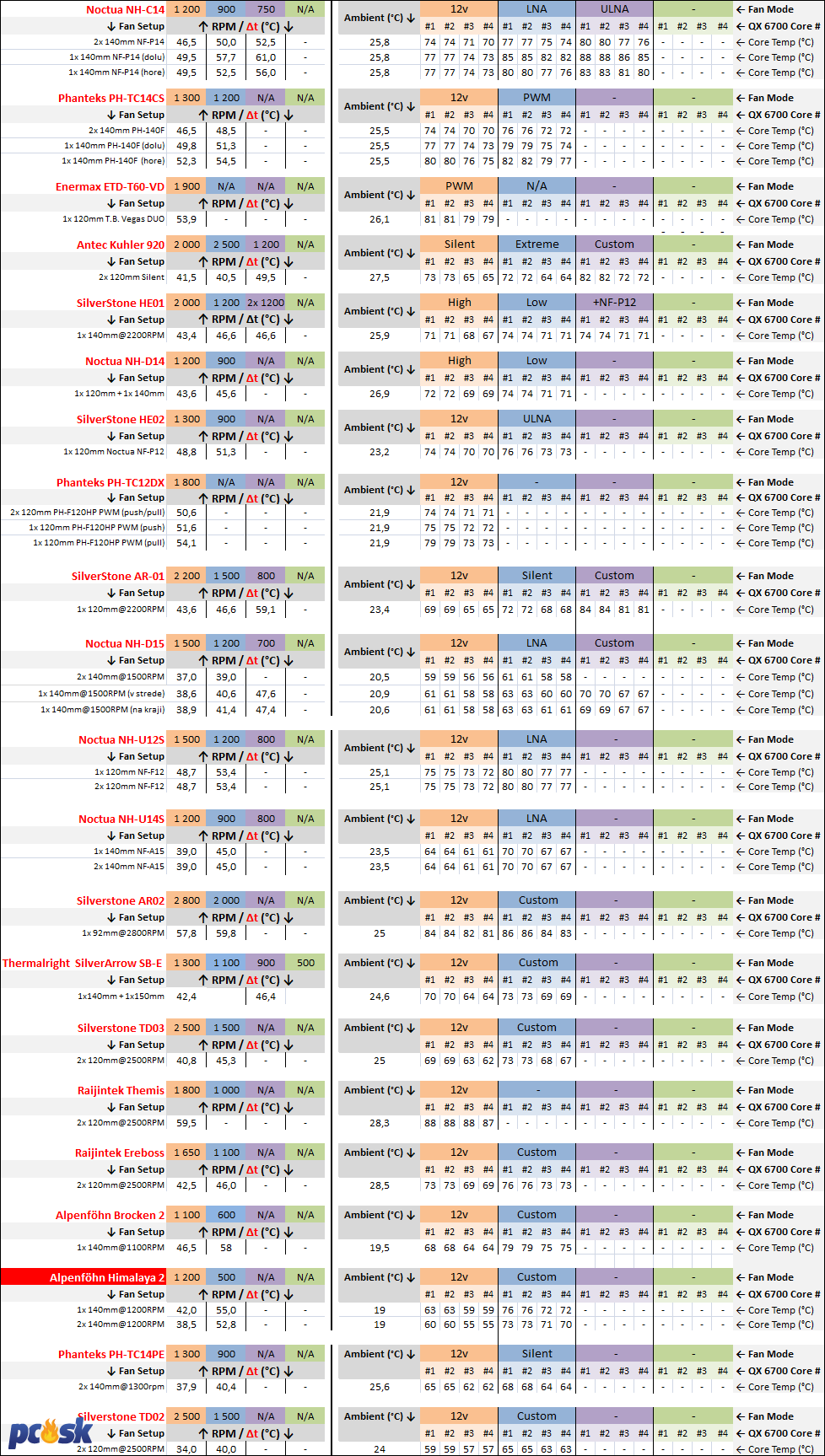

Chladič ma nesklamal v žiadnom ohľade a tak som sa mu po nie príliš dlhom uvažovaní rozhodol udeliť ocenenie "Tip redakcie". Za všetko hovorí tabuľka na konci recenzie, v ktorej nie sú žiadne mínusy.









Testovaciu vzorku chladiča Himalaya 2 poskytla spoločnosť Caseking.
