Ladíme RAM pre AMD Ryzen - ako dostať zo svojho procesora maximum

, Autor: Ján Kisty

Pozreli sme sa na Ryzen a jeho schopnosť škálovať s pamäťami rôznych výrobcov. Článok vznikol na základe skúsenosti z ladenia RAM pre ROG OC Team Cup (Hwbot.org), kde sa podarilo tímu ALZA skončiť na výbornom druhom mieste.

Úvod

Ako základ poslúžila doska ASUS CROSSHAIR VI HERO, AGESA bola aktualizovaná na verziu 1006, s výnimkou testov pamätí CRUCIAL Ballistix, ktoré som v dobe testovania už nemal k dispozícií. Tie boli vyskúšané so staršou AGESA 1004. Pamäte boli typu dual rank a končili na 2666 MHz. Do testu som sa ich rozhodol nezahrnúť. Ako procesor poslúžil výberový Ryzen R7 1800X, ktorý bol pretaktovaný na 4 GHz. Zdroj bol Seasonic Prime 650W a SSD NVMe disk od Toshiby. Grafická karta bola NVIDIA GTX 1080 FE chladená vodou, ktorá beží až na 1911 MHz a MSI GTX 1050 Ti OC pre GPU nenáročné testy.




Do testu sa mi podarilo zohnať väčšinu pamäťových čipov od rôznych výrobcov pamätí. V teste mi chýbajú akurát výberové Hynix AFR čipy, ktoré zvládajú frekvenciu okolo 4000 MHz. Tie sa ale do bežného predaja nedostávajú. Zastúpenie nemali ani slabšie Samsung E-die a A-die čipy. Do testu som mal k dispozícií ako dual rank (single sided) tak single rank (single sided) pamäte. Dual rank vynikajú výrazne vyšším výkonom, za cenu horšieho taktovania tak aj horšieho časovania. AMD deklaruje funkčnosť 2400 – 2666 MHz. Po pretaktovaní Ryzen končí niekde na 3200 MHz. Veľa ale záleží od samotných modulov ako aj pamäťového radiča samotného procesora.


po nastavení...

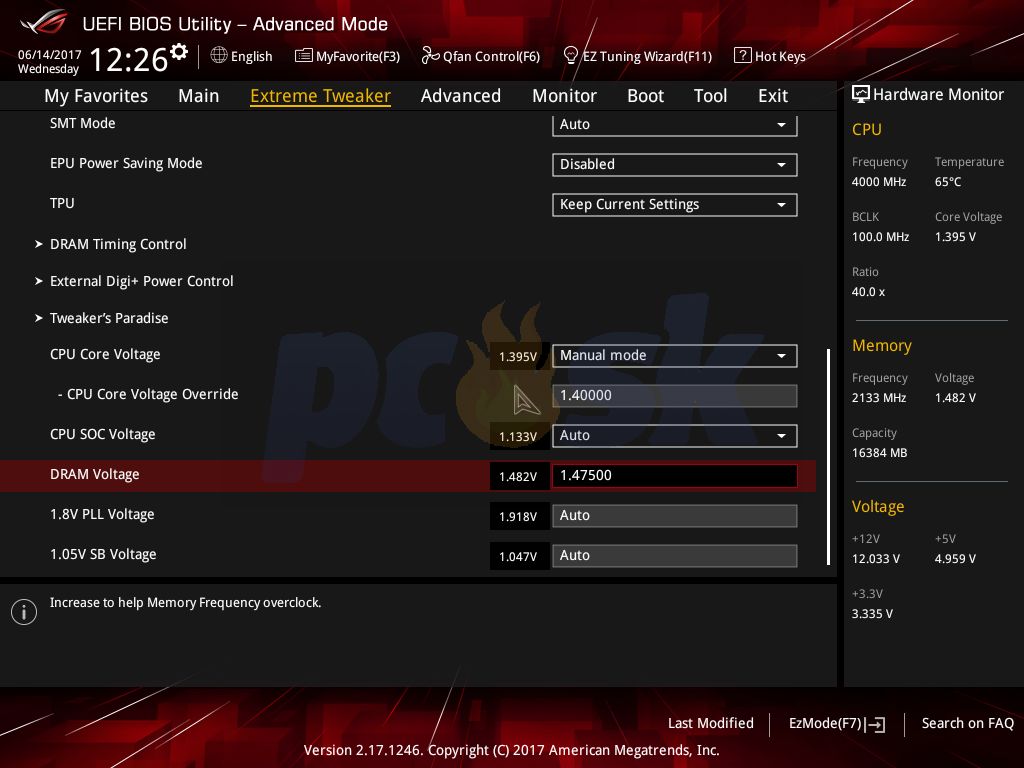

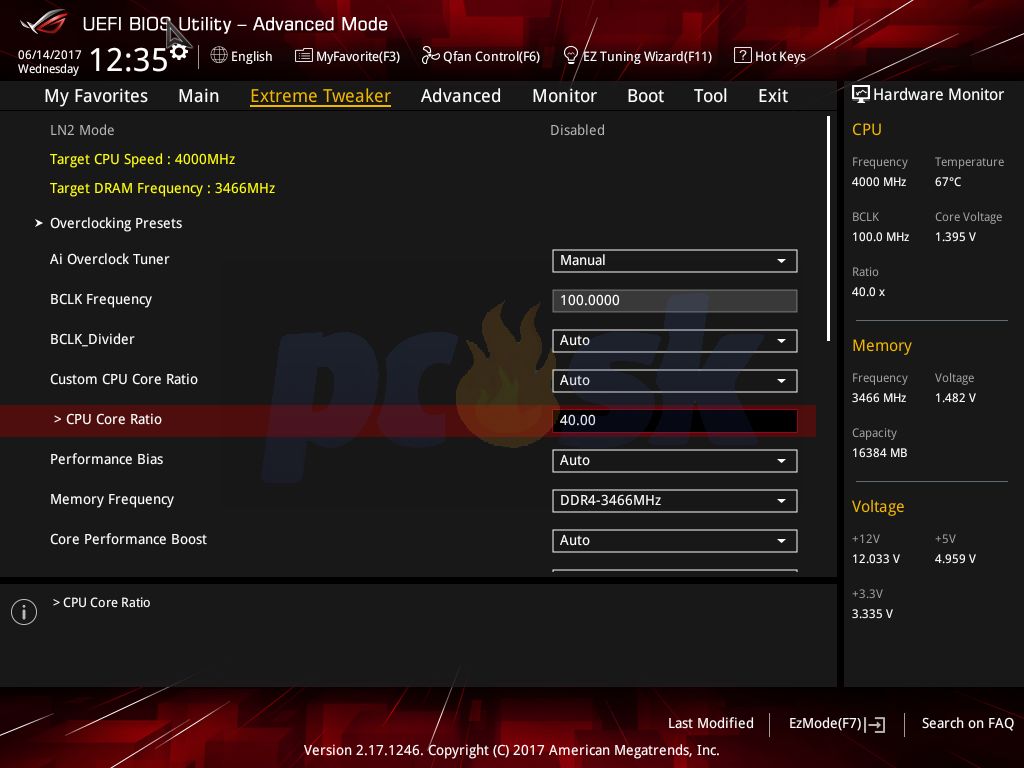

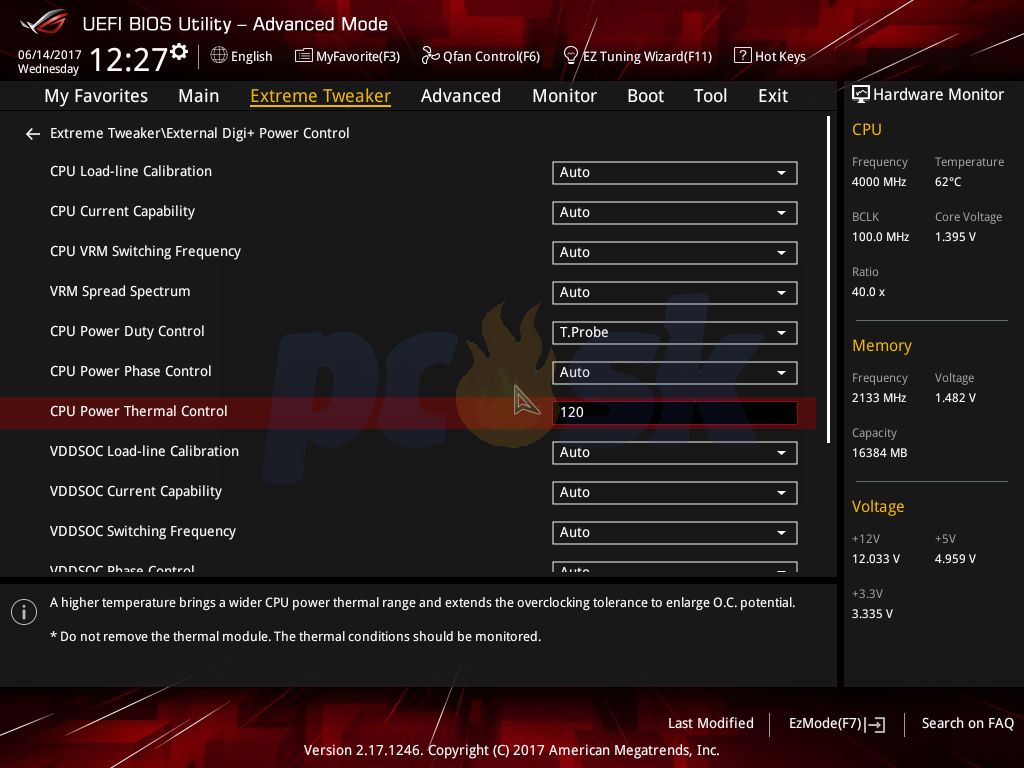

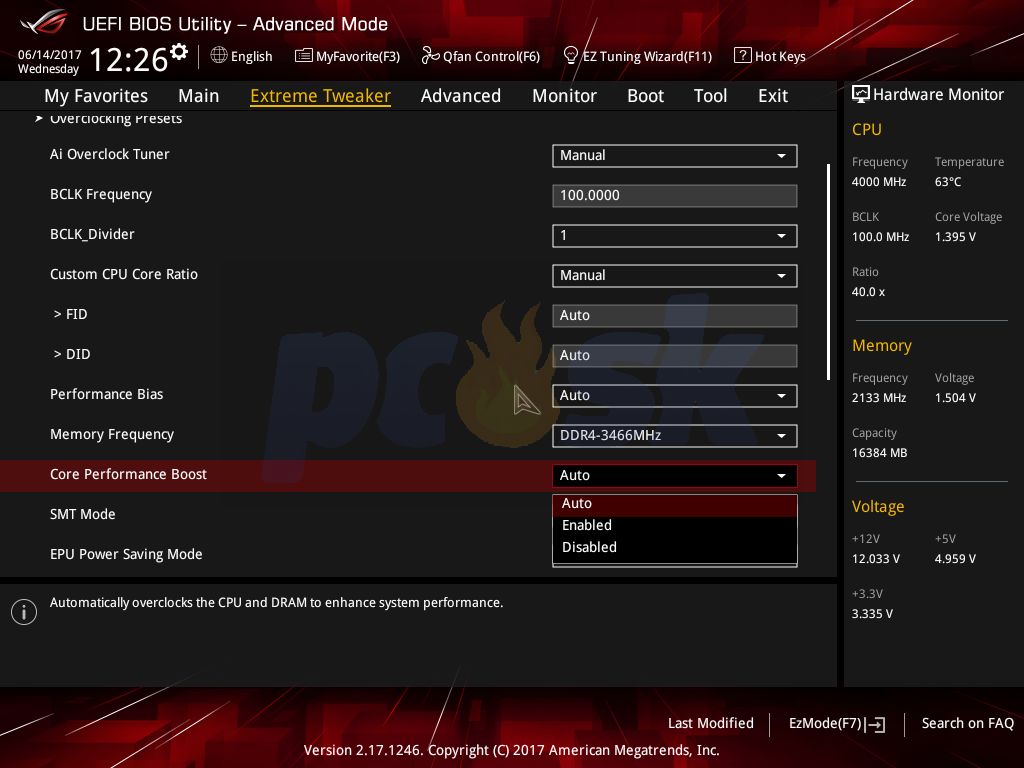

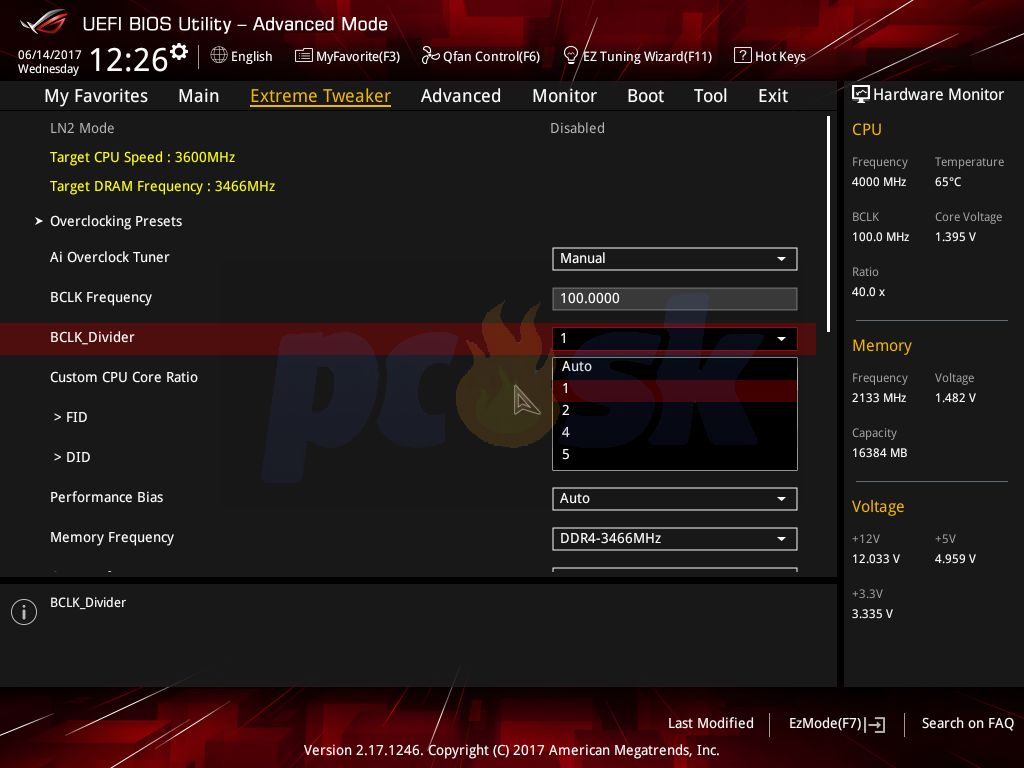

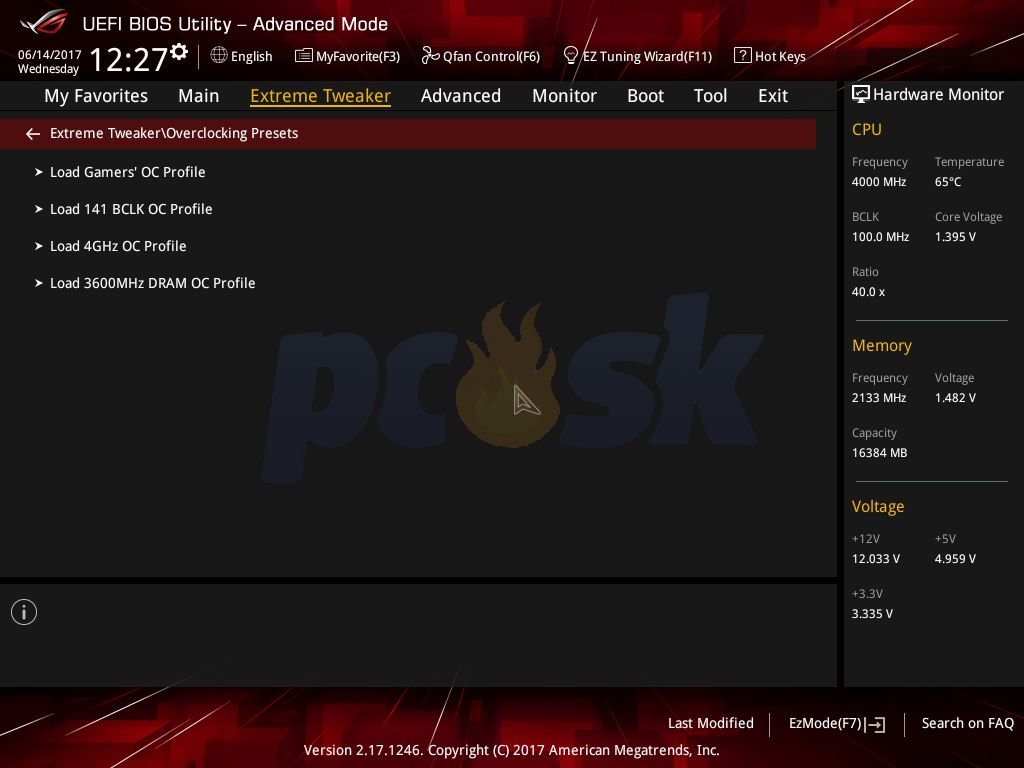

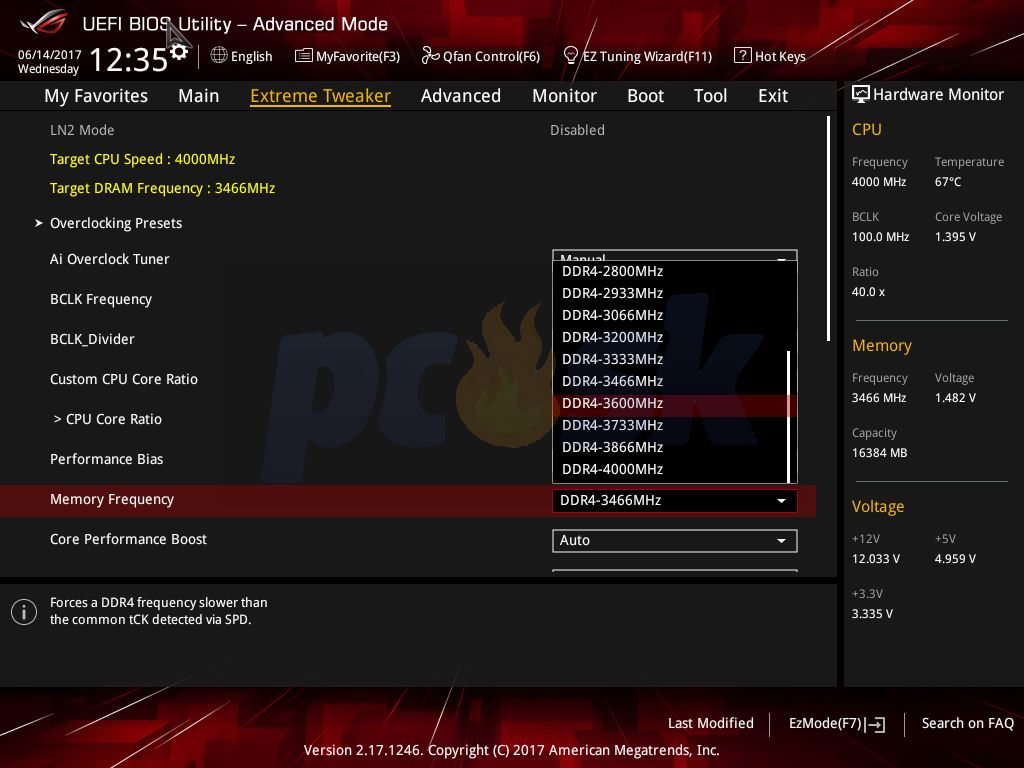

Poďme na samotný BIOS. Nebudem sa zbytočne rozpisovať. Nás zaujímajú len hodnoty CPU násobič (FID/DID nechajte na auto), kde si nastavte príslušný násobič × 100 MHz = finálna frekvencia procesora. Odporúčam začať na 3825 MHz. BLCK uzamknite na 100 MHz. CPU SOC nastavte na 1,05V – 1,10V, pri výraznom taktovaní sa nebojte ísť do 1,2V. CPU Vcore si nastavte na 1,4V. V prípade vzduchového chladenia neodporúčam túto hranicu prekračovať. V prípade vodného chladenia sú prípustné hodnoty 1,45-1,47V. Na benchmarky môžete ísť až do 1,55V. Následne testujte stabilitu a postupne znižujte napätie, keď nájdete spodnú hranicu, posuňte násobič nahor a jemne pridajte napätie. Väčšina procesorov dáva pri 1,4V 3900 MHz  – 4075 MHz.

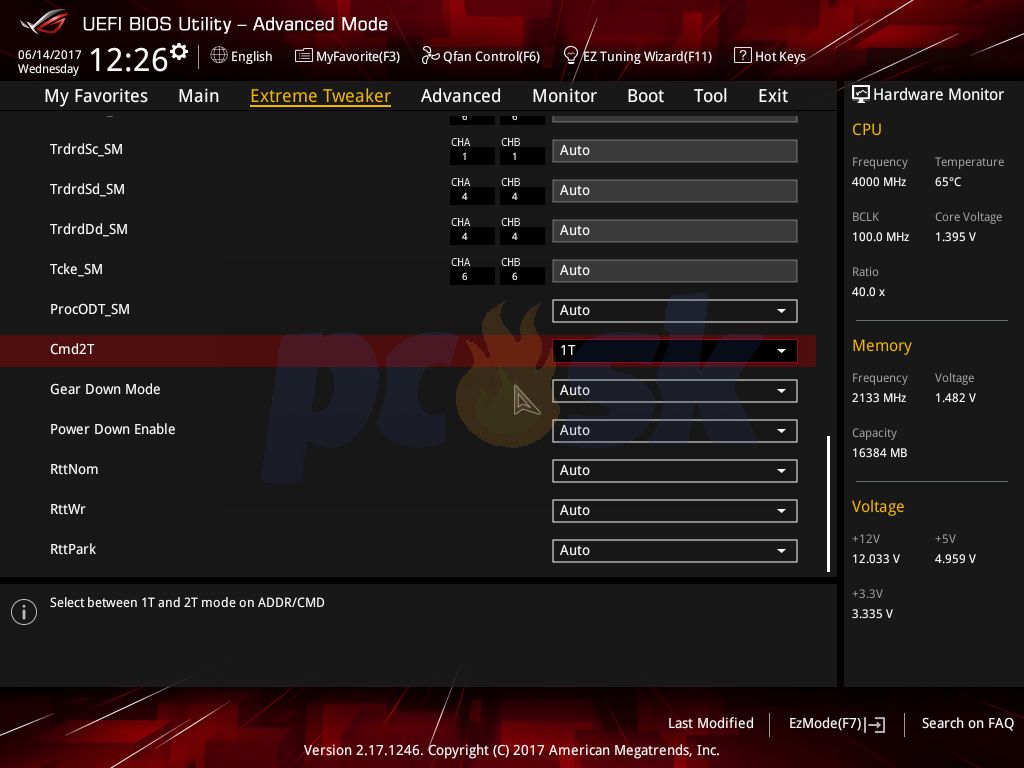

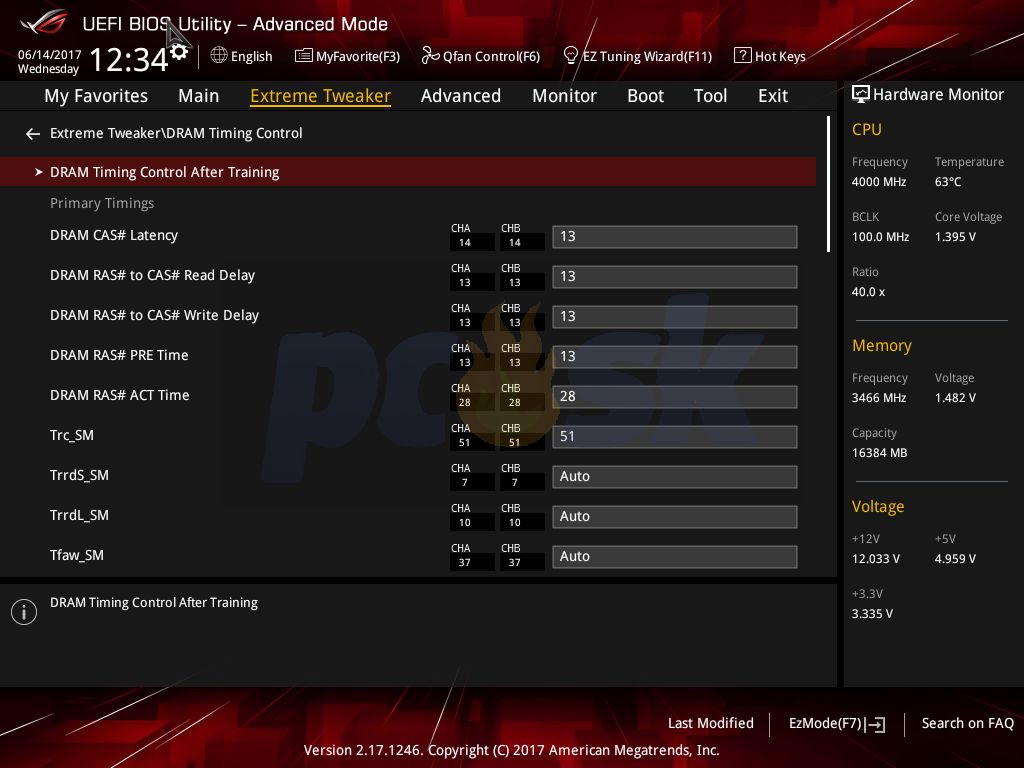

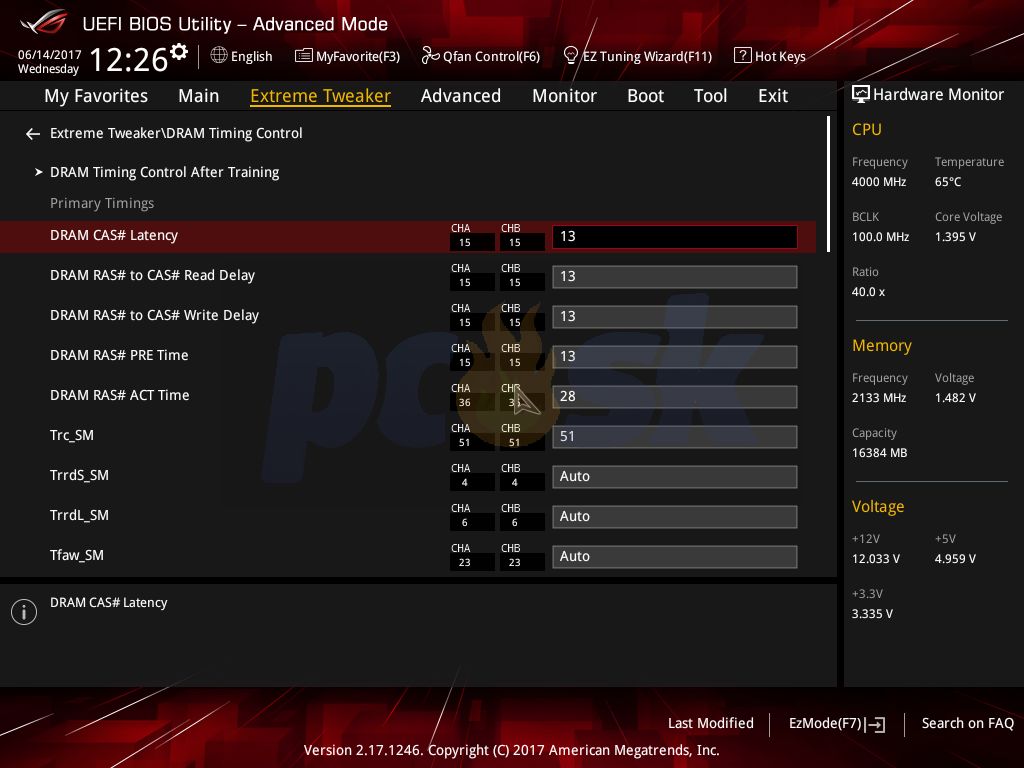

Taktovanie RAM je zložitejšie. V tomto prípade je vhodné uvedomiť si, kde chcete zvýšený výkon využiť. Benchmarkom vyhovujú veľmi nízke časovania, hrám vysoké takty aj za cenu horšieho taktovania. Nás budú zaujímať, len nasledujúce hodnoty: CL: CAS Latency - tRCD: RAS to CAS Delay - tRP: RAS Precharge - tRAS: Active to Precharge Delay - tRC Bank Cycle Time - CMD: Command Rate.  Celý zápis môžete poznať takto: 14-14-14-28-200-1T. Pre prvých 5 hodnôt platí, že čím lepšie hodnoty, tým lepšie. Command rate je vhodné držať na 1T, 2T už znižuje výkon. 3T určite nepoužívajte. Veľký vplyv na výkon v niektorých aplikáciách má tRC, štandardné hodnoty sú okolo 560. Po pretaktovaní sa dá dostať medzi 180 -220. Dobré hodnoty sú aj okolo 280 - 320. Cieľová hodnota, tzv. tight, je okolo 12-12-12-12-28-280-1T, prípadne až 12-11-11-28-240-1T. To ale platí pre Intel. AMD má previazanú internú zbernicu procesora s rýchlosťou pamätí. Čo je zaujímavé, tak hodnoty tRC sú výrazne nižšie než v prípade Intelu, odporúčam za každú cenu držať hodnotu tRC 51. Pre AMD sa teda snažíme držať hodnoty 12-12-12-28-51-1T (Samsung b-die).

(po otvorení sa pod obrázkom nachádza názov prislušných pamätí)

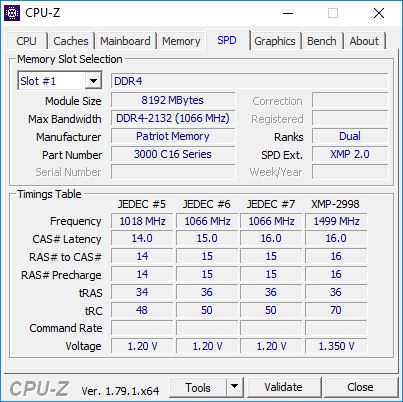

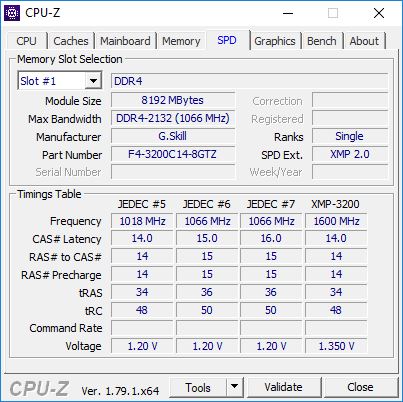

Kingston Hynix MFRTRIDENT Z

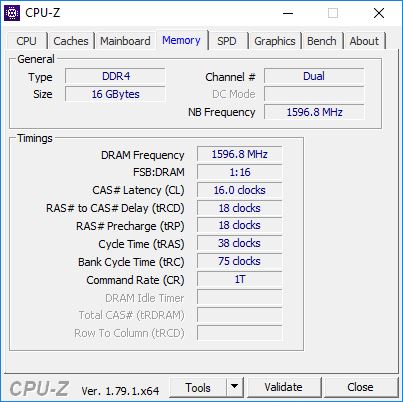

TRIDENT Z RGBPATRIOT VIPER

Veľmi ale záleží na druhu pamätí, túto problematiku odporúčam prečítať tu.

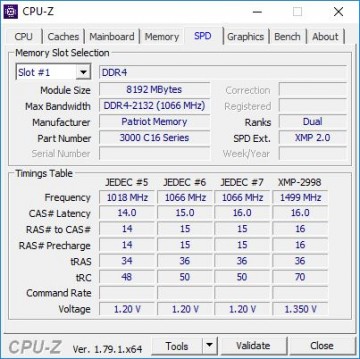

Do testu sa mi podarilo získať nasledujúce moduly: Kingston Hynix MFR 2133CL14 (DS), G.SKILL TRIDENT Z Samsung B-die 3200CL14 (SS), Patiot Viper Hynix MFR 3000C16 (DS), Geil EVO X Samsung B-die 3200C16 (SS, horšie čipy), G.SKILL TRIDENT Z RGB Hynix MFR 3200CL16 (SS), G.SKILL FLARE X B-die 3200Cl14 (SS). Ako si môžete všimnúť v zastúpení chýbali čipy Crucial, Hynix AFR (prakticky nedostupné) a dnes ťažko zohnateľné Samsungy E-die a A-die, boli nahradené lepšími B-die.

Nám stačí vedieť, že Flare X a Tridenty zvládnu na Z270 takty okolo 4000 MHz. Tridenty som vyladil (tight) až na 3890-12-12-12-200-1T. Hynixy končia za hranicou 3200 MHz. Tridenty RGB nejdú taktovať vôbec. Ostatné moduly som netestoval.

Aké sú teda výsledky?

RAM

AIDA64



writing

reading

copying

latency [ns]

Cinebench R15

SuperPí

Total War [FPS]

GEIL EVO X 3200C16

47175

46647

41133

74,3

1763

10,140

91,6

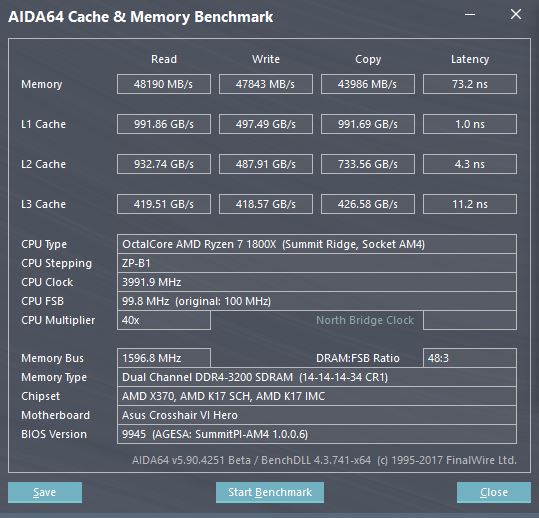

G.SKILL FLARE X 3200C14

48190

47843

43986

73,2

1776

10,453

90,0

G.SKILL TRIDENT Z 3200C14

47329

46823

40985

72,9

1775

12,268

90,1

G.SKILL TRIDENT Z RGB 3200C16

47236

46574

40703

75,7

1762

12,971

90,0

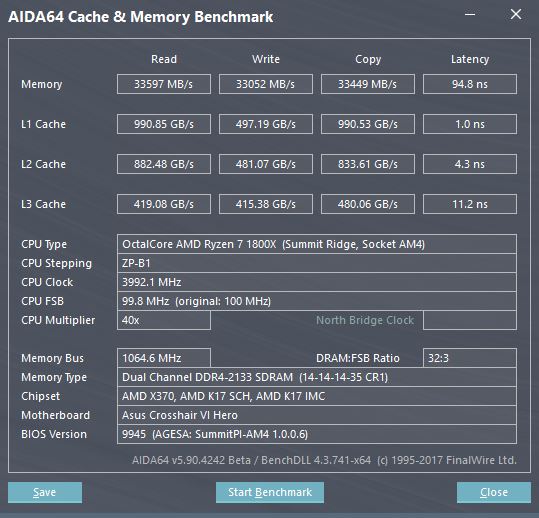

KINGSTON HYPER X 2133C14

33597

33052

33449

94,8

1740

10,971

83,4

PATRIOT VIPER X 3000C16@2933

45645

44120

42355

79,8

1761

10,049

93,1

Všimnite si výkon Tridentov v SuperPí, dopadol skrátka veľmi zle...

A ako dopadlo taktovanie?

V prípade Trident Z a Flare X, som sa snažil poukázať ako ovplyvní výkon nižší takt ale výrazne lepšie časovanie, inak je limit oboch pamätí +/- identický. Pamäte, ktoré tu nie sú uvedené, t.j. TRIDENT Z RGB a VIPER nešli taktovať vôbec.

RAM OVERCLOCKING

AIDA64



writing

reading

copying

latency [ns]

Cinebench R15

SuperPí

Total War [FPS]

GEIL EVO X  3333 MHz 16-16-16-36-51-1T

48235

48250

43759

72,9

1760

10,140

91,6

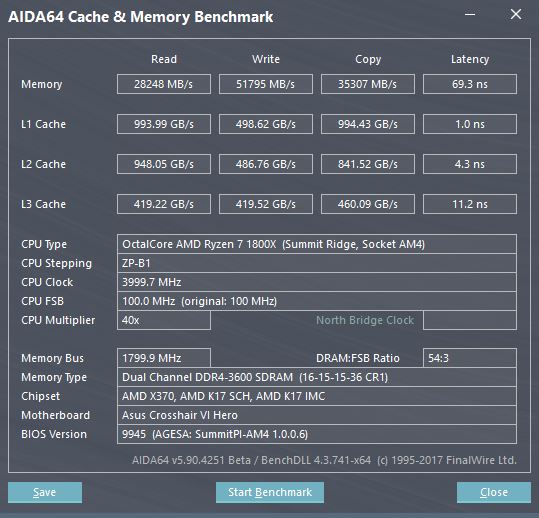

G.SKILL FLARE X 3600 MHz 16-15-15-36-51-1T

28248

51795

35307

67,5

1771

10,002

94,2

G.SKILL TRIDENT Z  3466 MHz 13-12-12-28-51-1T

51260

50279

44706

63,3

1787

12,271

94,4

KINGSTON HYPER X 2800 MHz 16-15-15-36-51-1T

46082

41344

42288

80,2

1770

10,376

90,1

Ako som naznačil Kingstony som bol schopný pretaktovať na 2800-16-15-15-36 CR1 (1T). Výkon prakticky kopíroval B-die na 3200C14. V SuperPí boli ešte rýchlejšie o pár %. Hynixy taktovať skrátka nad 2933/3000 MHz nejdú.

Kingston HyperX OCGEIL EVO X OC

Najlepší všeobecný výkon podali Trident Z, ale bude to platiť pre všetky B-die. 3466 13-12-12-28-51-1T -> profitovali hry, rendering i WinRAR. Pri niektorých hrách som ale zaznamenal náhodné pády, znížil som teda časovanie pamätí na 13-13-13-28-51-1T, napätie bolo 1,475 V, výkon to ale neovplyvnilo. Je to zároveň napätie, ktoré je možné prevádzkovať s B-die dlhodobo.

Pre Ryzen všeobecne platí, že o niečo viac profituje z rýchlych pamätí než nízkeho časovania. Výnimky sú veľmi špecifické, ako vyššie spomenutý test SuperPí. Pri taktoch nad 3466 MHz+ má Ryzen bug, kedy dosahuje extrémne pomalé čítanie. Nad 3700 nabootujete jedine so zázrakom a super dobrými čipmi. 3466CL12-51-1T je z hľadiska výkonu najvýhodnejšie a najrýchlejšie riešenie, následne už L3 procesora neškáluje.

Záver

Veľmi dobrý dojem zanechali relatívne lacné PATRIOT VIPER 3000C16, ktoré vynikajú vysokým výkonom, vďaka tomu, že sú čipy osadené z oboch strán (dual rank), možnosti taktovania sú žiaľ nulové. Na hry ich vidím ako jasnú voľbu. V podtaktovanom stave dýchali na krk značne pretaktovaným Trident Z pamätiam s nízkym časovaním. Môžeme generalizovať, že rozdiel dual rank vs single rank je asi 500 MHz!

Trident Z a FLARE X, resp. B-die CL14 bez problémov pretaktujete na 3466CL12-13. Zo zatiaľ neznámeho dôvodu RAM Trident Z moduly osadené Samsungami B-die vôbec nesedia SuperPí (platí pre Ryzen), podľa všetkého sa bude jednať o bug (Tridenty podávali zlý výkon, Flare X lepší ale i tak stále nízky). Odkedy je možné prevádzkovať čipy Hynixy, tak profitujú hlavne dual ranky RAM. Samsungové B-die dual rank kity sú na trhu nedostatkovým tovarom, a ak ich aj zoženiete, opäť ich nebude možné extrémne taktovať.

Pri takte okolo 3300 - 3333 MHz je možné B-die prevádzkovať na 12-12-12-26-51-1T, sú ale výrazne zlepšené sekundárne a terciárne hodnoty a v niektorých testoch vidieť krásny nárast výkonu. V tomto prípade som ladil RAM pre test GPU Pí. Z dôvodu vysokého taktu CPU som musel pridať napätie, pretože bol značné zaťažený aj IMC. Ak budete prevádzkovať procesor okolo 4GHz, môžete skúsiť aj nižšie napätie. Pre zaujímavosť pridávam link pre GPU Pí. Ak sa vám nedarí pretaktovať pamäte, odporúčam znížiť takt procesora (po 25 MHz) a zjemniť IMC. Na záver jedna zaujímavosť, pre benchmarky je vhodné taktovať Ryzen pomocou BCLK.



Pamäťové moduly Patriot VIPER z dôvodu vysokého výkonu a hlavne zaujímavej ceny od nás dostáva ocenenie CENA/VÝKON.

Pamäťové moduly G.SKILL TRIDENT Z  a FLARE X za bezkonkurenčný výkon od nás získavajú ocenenie TIP REDAKCIE.



Matičné dosky a procesory poskytli spoločnosti Alza.cz a ASUS a AMD. Grafickú kartu poskytli spoločnosti MSI a NVIDIA. Ďakujeme.

Pamäte poskytla spoločnosť G.SKILL.

Disk NVMe OCZ RD400A poskytla spoločnosť OCZ (Toshiba).

Zdroj Seasonic Prime 650W poskytla spoločnosť Seasonic.
