Fortron Aurum Gold CM 750W – vysoká účinnosť za fajn peniaz

Zdroje značky FSP alias Fortron zvykneme kupovať všade tam, kde chcú ľudia šetriť, no my ich zasa chceme ušetriť od problémov s „no-name“ časovanými bombami...

Úvod

Ako som už v úvode naznačil, napájacie zdroje značky Fortron patria medzi tie lacnejšie, často používané ako „kvalitatívne minimum“. Mnohým svojim známym sám odporúčam v prípade nízkeho cenového limitu na nový počítač vziať aspoň nejaký ten Fortron s 80+ certifikátom, ktorý zaručí spoľahlivý chod, na rozdiel od pochybných značiek s neznámym pôvodom (za všetky spomeňme napríklad pár Eurocase zdrojov, ktoré svojho času dokonca boli zakázané).

Začiatkom tohto roka však FSP, ktorý vyrába a predáva zdroje Fortron mnohých prekvapil svojimi novými modelmi Aurum Gold (test PC.sk). Tieto zdroje, ako už naznačuje názov, majú účinnosť na úrovni 80+ Gold a na rozdiel od väčšiny ponuky tohto výrobcu sú dodávané v celkom luxusnom balení. Taktiež dostupná kabeláž naznačuje, že FSP týmto mieri medzi zdroje vyššej triedy, kde nie je nezvyčajné napájať dve grafické karty a hŕbu pevných diskov. Entuziastov možno novinka zaujala, no stále tomu niečo chýbalo – odpojiteľná kabeláž. Nedávno však FSP zaplnil aj túto medzeru v ponuke, prišli na trh zdroje Aurum Gold CM.

Jeden takýto sa k nám do redakcie vďaka spoločnosti Agem dostal na test, konkrétne model s výkonom 750W a celkom zaujímavou cenovkou okolo 120€.

Balenie, špecifikácie

Dobrý dojem začína už balením a v tejto disciplíne to FSP spravil výborne. Škatuľa tradičných rozmerov (pre napájacie zdroje) je v čiernej farbe, len s pár grafickými detailmi v zlatej farbe. Na zadnej strane nájdeme užitočné špecifikácie a dĺžku káblov, a taktiež neodpustiteľné „vychytávky“, ktoré zapracovali inžinieri a kvetnato pomenovali chlapci z marketingu.

Po otvorení vás privíta dvojica menších škatúľ s modulárnou kabelážou a príslušenstvom po bokoch, pričom plnia zároveň funkciu „výstelky“ pre zdroj umiestnený v strede. Výrobca myslel aj na pár detailov v podobe nápisov „Play Time“ a „Enjoy Your New Device“. Ďakujem, určite si ho užijem :-).

Príslušenstvo zahŕňa dva zväzky modulárnych káblov (bližší popis v ďalšej kapitole), tri „suché zipsy“ na manažovanie káblov, čierne skrutky pre inštaláciu zdroja a gumená nálepka s logom výrobcu. Malé plus za skrutky, ku ktorým netreba skrutkovač a vystačíte si iba s prstami.

Z vymenovaných funkcií nie je toho veľa zaujímavého, snáď len ploché káble, MIA IC a hmlisto opísaná „Hybrid Synergy 12V Rail Design“. Plochá kabeláž, ako uvidíme v ďalšej kapitole, je výborné riešenie, nakoľko jednak výborne vyzerá, a tiež manažment v skrinke je výrazne jednoduchší. MIA IC je spoločné označenie pre vlastné riadiace integrované obvody, starajúce sa o primárnu a sekundárnu časť a časť s ochranami. Čo konkrétne myslel výrobca pod Hybrid Synergy dizajnom na 12V vetvách je nejasné, špecifikácie hovoria o štyroch s limitom 18A:

Rozloženie vetiev je nasledovné:

+12V1: 24pin pre základnú dosku a ostatné komponenty (napr. disky S-ATA)
+12V2: napájací konektor pre procesor (4+4 pin / 8pin)
+12V3: napájacie konektory pre grafickú kartu (2x 6+2pin )
+12V4: napájacie konektory pre grafickú kartu (2x 6+2pin )

Príjemné sú malé rozmery zdroja, s inštaláciou v stiesnenejších podmienkach niektorých skriniek by nemal byť žiaden problém.

Bližší pohľad, kabeláž

Motív zlatej farby, ktorá pripomína vysokú účinnosť, je prítomný aj na samotnom zdroji. Rám okolo ventilátora je z plastu, zvyšok krytu je kovový, s matnou, drsnou povrchovou úpravou. Zadná mriežka má netradičný tvar, podobný nájdeme aj pri ventilátore. Všetko je to súčasť „Arrow Flow“ technológie, ako ju výrobca vzletne nazýva. Ventilačné otvory sa nachádzajú aj po bokoch zdroja, či to však má nejaký podstatnejší vplyv na účinnosť chladenia pochybujem.

Z tela zdroja vedie pár pevných, neodpojiteľných káblov, ktorými sa dá napájať základná doska a jedna výkonná grafická karta. Tieto sú riešené celkom zaujímavo – dvojica 6+2 pin sa nachádza na jednom zväzku káblov, rovnako tak 4+4 pin a 8pin tiež na jednom zväzku. U zdrojov iných značiek sa stretávame väčšinou s tým, že výrobca použije samostatné káble pre 4pin a 8pin, resp. pre dvojicu napájacích konektorov pre grafickú kartu. Konektory pre pevné disky a ostatné komponenty sú výlučne na modulárnych (odpojiteľných) kábloch.

Modulárna kabeláž obsahuje druhú dvojicu káblov pre napájanie grafickej karty, niekoľko S-ATA a Molex konektorov a nakoniec aj jeden konektor pre disketovú mechaniku. Ako veľmi dobrý ťah hodnotím zabalenie káblov do gumeného „obalu“, vďaka čomu je manipulácia s nimi omnoho jednoduchšia a tiež vyzerajú skvele v skrinke.

Kabeláž

Na diagrame nižšie je zobrazená konfigurácia kabeláže zdroja, v hornej časti tie pevne pripojené, v dolnej odpojiteľné. Prvý konektor na každom kábli je vzdialený vždy 55cm od zdroja, ďalšie s odstupom 15cm (okrem nemodulárnych).

20+4pin – 1x
6+2pin PCIe – 4x
4+4 pin – 1x
8pin – 1x
S-ATA – 8x
Molex – 5x
Floppy – 1x

Vnútorné prevedenie

Hneď po otvorení môžeme vidieť klasické usporiadanie spínaného zdroja. Pri vstupe zo siete nájdeme prvú filtráciu, nasleduje usmerňovač, vysokonapäťová PFC časť, spínacie tranzistory primárnej strany, transformátory, sekundárna časť so zástupom filtračných kondenzátorov a nakoniec výstup do pevne pripojených káblov a na samostatnú dosku pre modulárne káble.

Vnútro sa môže zdať prekvapivo „prázdne“. Vďaka použitému dizajnu a súčiastkam nie sú potrebné veľké chladiče aktívnych prvkov, čo vytvára práve spomínaný dojem.

Filtračná časť sa začína už na samotnom konektore pre prívodnú šnúru, kde nájdeme dva Y kondenzátory zapojené ku kostre, na PCB už potom zvyšné prvky – tlmivky, X a Y kondenzátory. Nenájdeme tu ochranný napäťovo závislý rezistor, FSP má túto funkciu mať nahradenú v svojom integrovanom obvode.

Pred vstupom do PFC časti nájdeme mostíkový usmerňovač GBU15L06 osadený na vlastnom malom pasívnom chladiči. Vyhladzovací kondenzátor je značky Rubycon s ratingom na 105°C. Spínacia časť má špeciálny dizajn, ktorý sa označuje ako active clamp reset forward. Na jedinom väčšom chladiči sú osadené jeho prvky – spínací tranzistor s Rds_(on) 290mΩ a resetovací tranzistor, ktorý vypína spínací a tiež dióda a tranzistory aktívneho PFC. Táto časť zdroja je riadená vlastným PFC/PWM integrovaným obvodom od FSP s označením FSP6600.

Sekundárna časť za transformátorom je riešená synchrónnym usmernením, čo je v tejto triede celkom bežný dizajn. Namiesto diód sú použité tranzistory v zložitejšom zapojení, avšak s vyššou účinnosťou (resp., menšími stratami na prvkoch). Vyhladzovacie kondenzátory sú značky Nippon Chemi-Con zo série KZE.

+5V a +3,3V vetva zdieľa rovnaký obvod a je regulovaná samostatnými tranzistormi, osadenými na opačnej strane PCB . Tu si môžeme všimnúť aj štyri „shunt“ rezistory s nízkou hodnotou odporu, ktoré slúžia pre účel nadprúdovej ochrany.  Z ich počtu je jasné, že výrobca neklamal o štyroch samostatných +12V vetvách.

Ako je vidieť na predchádzajúcej fotografii, kvalita spájkovania je na vysokej úrovni. Rovnako sa to dá povedať aj o dosku pre modulárnu kabeláž:

Testovanie a výsledky

Nakoľko v redakcii ešte nemáme skompletizovanú výbavu na testovanie napájacích zdrojov (chýba už len profesionálna, elektronická, programovateľná záťaž), obmedzíme sa pri našich testoch len na jednoduché porovnanie spotreby s inými zdrojmi. Nedáme tým síce odpoveď na otázku „koľko maximálne zvládne“, no na druhej strane si aspoň ukážeme, koľko dokáže človek ušetriť Wattov pri použití bežnej počítačovej zostavy výberom účinnejšieho zdroja. Drvivú väčšinu moderných zdrojov už nájdeme v databáze 80+ certifikátov, preto si uvedieme aj ich namerané výsledky účinnosti.

Ako záťaž nám poslúžil hardvér používaný aj na test chladičov, teda starý známy, „nie príliš zelený“ Core2Quad QX6700 Extreme s TDP 130W na základnej doske Gigabyte EP45-DS3R, s 2x1GB DDR2 RAM, pevným diskom a pretaktovanou grafickou kartou GeForce GTX460 1GiB. Aj procesor je trocha pošteklený na vyšší takt a hlavne spotrebu – 2,93GHz pri 1,5V. Záťaž je realizovaná programom Prime 95 v 64-bit verzii s testom In-place large FTTs, na grafike beží FurMark (Xtreme Burning Mode). V záťaži je uvádzaná maximálna nameraná spotreba (zaznamenaná počas niekoľkých minút), v stave bez záťaže priemerná ustálená hodnota spotreby. Tá sa meria na strane rozvodnej siete, zástrčkovým wattmetrom Voltcraft Energy Monitor 3000 s presnosťou ±1% +1W a rozlíšením 0,1W.

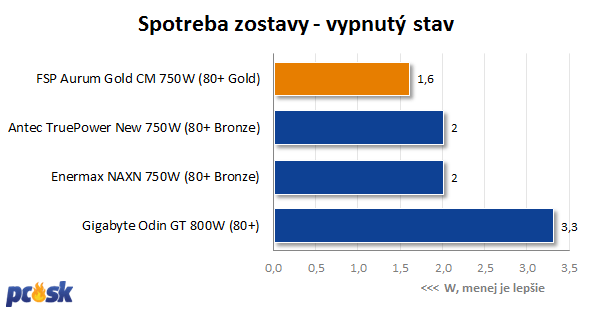

Najprv sa pozrieme na merania spotreby v stave, keď bola počítačová zostava celkom vypnutá (pozn.: základná doska nedisponuje funkciou EuP pre spotrebu pod 1W vo vypnutom stave).

Aj napriek absencii funkcie EuP u základnej dosky dosiahla PC zostava s Aurum Gold CM výborných 1,6W, zatiaľ najlepšie spomedzi testovaných zdrojov tohto výkonu.

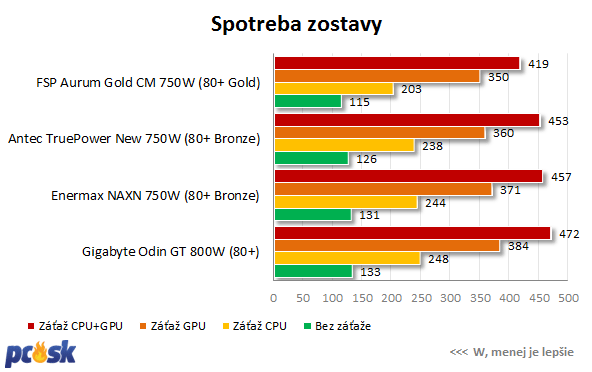

Ďalší graf zobrazuje spotrebu v rôznych stavoch, od žiadnej záťaže, cez záťaž procesora, grafickej karty až po záťaž oboch energeticky najnáročnejších komponentov.

Ako sa dalo očakávať, Aurum Gold CM s druhým najvyšších 80+ certifikátom je jasne účinnejší ako zvyšné testované zdroje. Oproti dvojici Antec a Enermax s 80+ Bronze vie ušetriť v niektorých prípadoch aj pár desiatok wattov. Oplatí sa investovať do takéhoto zdroja z dlhodobého hľadiska? Ak sa pozrieme na ceny, je to jedno – stojí podobne, alebo dokonca menej ako jeho bronzový konkurenti. V tomto smere niet čo riešiť – Aurum Gold CM 750W je vysoko účinný a pritom nie drahší ako „horšie“ zdroje.

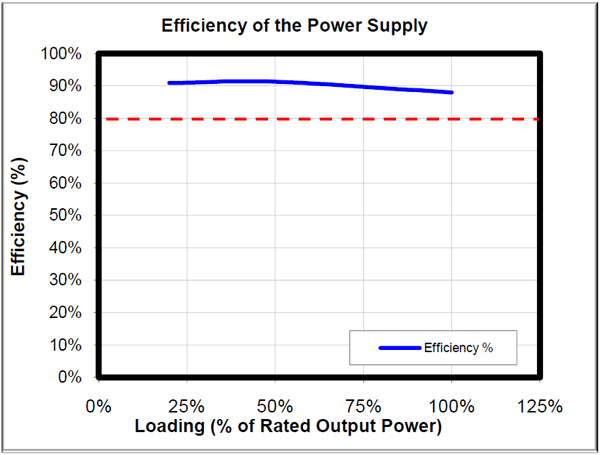

Keďže zdroje prešiel testovacím procesor 80+, vieme si pozrieť výsledky účinnosti v rôznych záťažiach (20%, 50% a 100% nominálneho výkonu). Pamätajte, že tieto grafy platia pre rozvodnú sieť 120V, u nás na 230V by bola účinnosť o niečo málo vyššia.

Pri 20% záťaži (cca 152W) bola účinnosť takmer 91%, pri polovičnej záťaži (cca 378W) 91,27% a pri plnej záťaži (cca 749W) necelých 88%. Je dobré vidieť vysokú účinnosť pri nízkych záťažiach, kde sa bude pohybovať pracovný bod zdroja po väčšinu času.

Pri rôznych záťažiach som zmeral aj hodnoty napätí na jednotlivých vetvách. Zdroj drží napätie veľmi dobre, najviac zaťažovaná +12V vetva poklesla len o niečo málo cez 1%, stále v bezpečných hraniciach ATX štandardu. +3,3V vetva sa pri testoch ani nehla, na +5V vetve sa prejavili malé výkyvy smerom nahor, avšak nič, čo by stálo za reč.

Hodnotenie hlučnosti

Vysoká účinnosť dáva veľký priestor na optimalizáciu chladenia, nakoľko stratového tepla nie je veľa. Z toho vyplýva, že výrobca si môže dovoliť znížiť otáčky na akusticky príjemnú úroveň, pri zachovaní stále bezpečných teplôt. FSP však stavil na istotu, čo znamená nízke teploty za každých okolností. Ako sa dá predpokladať, úplné ticho sa nekoná. Pri spustení dá o sebe ventilátor vedieť krátkym impulzom vyšších otáčok, potom sa ustáli na nižšej, no stále mierne  počuteľnej úrovni. Zdroj by o sebe nemal zo zatvorenej skrinky dávať vedieť, zaniknúť by mohol v hluku od štandardných chladičov grafickej karty a procesora. V prípade, že máte počítač aspoň trocha vyladený na ticho, budete Aurum Gold CM počuť, hlavne jeho zvuk z motora ventilátora. Pri zvýšenej záťaži stúpnu aj otáčky, no charakter zvuku ostáva – jasne rozoznať „bzukot“ motora, ktorý dominuje nad zvukom od prietoku vzduchu cez zadnú mriežku.

Suma sumárum, nie je to najhoršie. Napríklad naposledy testovaný Enermax NAXN mne osobne pripadal mierne hlučnejší, na druhej strane, Antec True Power New 750 podstatne lepší. Vzhľadom na výbornú účinnosť si myslím, že výrobca mohol na otáčkach ventilátora spokojne ubrať. Máme síce zaručené vždy nízke teploty, ale mnoho náročnejších používateľov, pre ktorých je zdroj určený, by iste viac ocenili nižšiu hlučnosť. Ak pre vás však ticho nie je priorita, resp. neinvestujete do pokročilého chladenia ktoré by dalo zdroju „vyniknúť“, nemám voči FSP Aurum Gold CM žiadne námietky.

Záver

Aurum Gold CM od FSP alias Fortron-u je dobrý zdroj. Má kvalitné súčiastky, solídne spracovanie, je dostatočne „tvrdý“ a veľmi účinný. Jeho rozmery nebudú robiť problém pri montáži do akejkoľvek bežnej skrinky, odpojiteľná kabeláž to ešte viac uľahčí a zefektívni prúdenie vzduchu v nej. Že je plochá a potiahnutá pevným gumeným obalom je taktiež skvelý bonus.

Sťažovať sa nedá ani na počet konektorov – napájať sa v pohode dajú dve výkonné grafické karty, základná doska s najnovším procesorom a viac než pol tucet moderných diskov. Prekvapivo, aj cena je vzhľadom na ponúkané vlastnosti vynikajúca – 750W  zdroj s 80+Gold účinnosťou a modulárnou kabelážou za 120€? Áno, poprosím si jeden.

Bol by to jeden z úplne ideálnych zdrojov, nebyť vyššej hlučnosti. Nerozumiem, prečo sa výrobca rozhodol nastaviť ventilátor na vyššie otáčky, keď to vlastne ani nie je nutné, práve vďaka vysokej účinnosti (= malým stratám). Konkurencia má dokonca pri nižšej záťaži celkom vypnuté chladenie a spolieha sa len na sálanie tepla z chladičov. Nebyť tohto problému, odnášal by si od nás Fortron Aurum CM 750W ocenenie Tip redakcie. Takto je to „len“ za pomer ceny a výkonu.

Za zapožičanie napájacieho zdroja FSP Aurum Gold CM 750W ďakujeme spoločnosti AGEM Computers.
