NZXT H630 - susedova šanca na revanš

Ak sa už sused dostal zo záchvatu závisti z vášho nového Phantoma 630, NZXT mu dáva šancu na odplatu. Bude vás chcieť dostať do úzkych novým ultra-towerom H630.

NZXT H630 - Úvod, Balenie, Špecifikácie

V poslednom čase som začínal mať dojem, že v NZXT len dookola recyklujú starý dobrý Phantom, pretože z jeho dizajnu ťažila drvivá väčšina predstavených skriniek. Phantom sa evidentne teší veľkej obľube a dokonca sa prepracoval na samostatnú modelovú radu, ktorá k dnešnému dňu obsahuje šesť skriniek s odlišnou výbavou a cenou oscilujúcou od 100 po 250EUR.

Na drahších Phantomoch ma nesmierne irituje, že aj napriek vysokým cenám (160EUR za Phantom 630, resp. 250EUR za Phantom 820) výrobca zostal pri plastových dielcoch (predná a horná nadstavba). Ono, nie že by to lacno vyzeralo alebo inak funkčne vadilo, ale pri skrinke takéhoto rangu sa to jednoducho nehodí. :-)

NZXT Phantom 630 (recenzia pc.zoznam.sk).

Ako na zavolanie sa pred pár mesiacmi po boku staršej H2 objavili ďalšie dve "háčka" - H630 a H230, čo vyústilo do vzniku novej modelovej rady "H" vydávanú aj za "absolútne ticho". Metodika značenia sa síce nápadne podobá na Phantomy, no pre mňa bola dôležitejšia ich výrazná dizajnová odlišnosť. Od H630 som hodnú chvíľu nevedel odtrhnúť zrak a okrem toho získavala ďalšie body aj za materiálové spracovanie prednej masky (oceľ).

A keďže čiernych škatúľ sme tu už mali viac než dosť, voľba bola jasná - biela H630!



Balenie a Príslušenstvo

Rozmerná škatuľa farebne korešponduje s obsahom a na zadnej strane zvedavcom približuje šesť najdôležitejších vlastností - 7mm hrubá odhlučňovacia pena na bočných paneloch, hub na 10 ventilátorov, modulárne diskové koše, dva dedikované rámčeky pre SSD a obrovský potenciál pre vzduchové a vodné chladenie. V krabičke s príslušenstvom nájdete len pekne roztriedené skrutky a vrecko sťahovacích pások na usporiadanie kabeláže. Súčasťou balenia je aj detailne spracovaný manuál a produktová brožúrka (veď regulátor alebo zdroj rovnakej značky sa vždy hodí. Tak aby ste nezabudli...).



Špecifikácie

NZXT H630
Materiál
oceľ, plast
Základná doska
ATX, micro-ATX, E-ATX, mini-ITX, XL-ATX
Pozície pre mechaniky/disky
Externé:
2x 5,25"
Interné:
8x 3,5"/2.5"
2x 2,5" (za zázkladnou doskou)
Chladenie
Štandardne dodávané ventilátory (2):
vpredu: 1x 200mm (alternatívna 2x 140mm, resp. 3x 120mm)
vzadu: 1x 140mm (alternatívne 1x 120mm)
Voliteľné ventilátory (6-10):
hore: 2x 200mm (alternatívne 2x 140, resp. 3x 120mm)
vpredu: 1x 200mm (alternatívne 2x 140, resp. 3x 120mm)
dolu: 2x 120/140mm
diskové koše: 2x 120/140mm
Počet PCI slotov9
Predný I/O panel
2x USB 3.0
2x USB 2.0
1x audio in / out
On/Off tlačidlo
Reset tlačidlo
2x LED indikátor
tlačidlo osvetlenia zadného I/O panela
čítačka SD kariet
Rozmery
547mm (výška)
245mm (šírka)
567mm (hĺbka)
Hmotnosť
14kg
Poznámky
Max. výška chladiča procesora - 190mm
Max. dĺžka grafickej karty - 354mm
Max. hĺbka zdroja - štandard ATX
Orientačná cena
~150EUR s DPH (orientačná cena, september 2013)
Stránka produktuNZXT H630

NZXT H630 - Exteriér

Minimalistická elegancia. Asi tak by sa dali charakterizovať ladné krivky H630. Obdobné pocity som zažíval pred rokmi pri SilverStone FT02, ktorá pre mňa dodnes predstavuje ničím nepokorenú kombináciu elegantného dizajnu, funkčnosti, spracovania a chladiaceho výkonu (okrem toho to bola aj prvá skrinka, ktorou som odštartoval teraz už trojročnú šnúru testov skriniek pre pc.sk).

Pri pohľade na H630 začínam prehodnocovať minimálne tie dizajnové priečky. :-) Lesklá biela vyzerá v kombinácii s matným čiernym lemovaním absolútne perfektne, štýlovo a neprehliadnuteľne. Dá sa samozrejme kúpiť aj kompletne v matnej čiernej, no tá zďaleka nevynikne tak, ako biela verzia.

Z pohľadu zvonka len ťažko uveriť, že do nej vlezie až štrnásť (!) 120mm ventilátorov, pretože bočnice nie sú vôbec perforované a rovnako celistvý je celý predok. Nenápadné prieduchy vidieť len po obvode prednej masky a časti hornej nadstavby.



Najzaujímavejším prvkom je dizajnové prepojenie prednej a hornej časti, ktoré sú akoby prelomené v tvare písmena S a zapadajú do seba ako puzzle.

Maska je vyrobená z rovnakého materiálu ako obe bočnice, teda hrubej ocele s kúskami čierneho plastu po obvode, kde sú situované aj všetky konektory a časť ovládacích tlačidiel. Z čelného pohľadu vidieť len dve 5,25" pozície, LED aktivity pevného disku v pravom hornom rohu a decentné šedé logo NZXT pri spodnom okraji.

Na otvory najbohatšia je zadná strana s veľkou perforovanou plochou v tvare kríža. Štandardne je tu osadený 140mm ventilátor výrobcu s možnosťou polohovania po vertikálnej osi v rozpätí rádovo 30mm. Naľavo od ventilátora vidíte otvor pre I/O shield základnej dosky, pod nimi deväť voľných PCI pozícií s dierovanými krytkami a nakoniec miesto pre zdroj s nasávaním buď zospodu alebo zvnútra skrinky (záleží od vašich preferencií a inštalovaného hardvéru).



Úplne dolu vytŕča malá rukoväť prachového filtra pod zdrojom. Hoci to z tohto pohľadu nevidieť, filter s rovnakými systémom vyberania a údržby je aj vpredu (viď fotografia nižšie).



Detail konektorov bočného I/O panela. Zhora: tlačidlo na zapnutie LEDky osvetľujúcej zadný I/O shield, audio vstup/výstup, 2x USB 3.0, 2x USB 2.0, čítačka SD kariet s internou koncovkou do USB. Kvitujem najmä integráciu SD čítačky (aj keď len s USB 2.0 rozhraním, takže s UHS-I kartami si veľmi neškrtnete) a užitočnú funkciu osvetlenia zadných konektorov.



Veľké kruhové Power tlačidlo podsvecuje výrazná biela LED a nad ním vidíte menšie tlačidlo Reset. Power s plytkým a tvrdým stiskom, Reset musíte zatlačiť podstatne hlbšie.

Obidve bočnice sú zvnútra vystlané izolačnou hmotou, konkrétne protihlukovou antivibračnou penou o hrúbke 7mm. Plech je dostatočne hrubý (odhadom 1mm) a veľmi pevný, čiže sa výrobca nemusel obťažovať so žiadnymi ďalšími spevňujúcimi prelismi.

Z bočného pohľadu najlepšie vidieť úzke prieduchy pre nasávanie systémových ventilátorov (v čiernom plastovom leme).





Naspodku výrobca použil rovnaké nylonové filtre ako na Phantom 630. Kratší zadný filtruje vzduch nasávaný ventilátorom zdroja, predný prekrýva dve voľné nasávacie pozície. Masívne okrúhle nožičky sú podlepené podložkami z mäkkej gumovej zmesi.

Pre zobrazenie ďalších obrázkov prejdite kurzorom myšky na príslušný odkaz.



NZXT H630 - Interiér

S výnimkou iného pomeru 5,25" a 3,5" pozícií je interiér zhodný s Phantom 630 - identicky tvarovaný výrez v zadnej stene, rovnaký počet a veľkosť otvorov na kabeláž a ventilátory alebo ten istý systém montáže diskov a mechaník. H630 sa dá označiť ako Phantom 630 v luxusnejšom kabáte v podobe kvalitnejších vonkajších materiálov s mierne osekanou funkcionalitou a dôrazom na minimálnu perforáciu a hlučnosť (aj keď s tou hlučnosťou to výrobcovi príliš nevyšlo).

Každý diskový kôš zaisťujú štyri palcové skrutky a montážne rámčeky sa vkladajú z pravej strany.

NZXT v špecifikáciách hovorí o 27mm širokom priestore za doskou, s čím v zásade môžem súhlasiť. Len je nutné podotknúť, že nie po celej ploche. Najmä v prípade, ak do pripravených rámčekov posadíte jedno či dve SSD. Stále však platí, že komfort montáže je z v tomto ohľade nadštandardný.



H630 využíva aj rovnaký systém variabilných diskových boxov. Výmenou za dve 5,25" pozície konštruktéri získali dve interné "tri a pólky", vďaka čomu koše pojmú až osem diskov (3,2,3). Boxy môžete navzájom prehadzovať alebo po jednom odoberať, pričom obidva trojslotové je možné dovybaviť 120/140mm ventilátorom s možnosťou mierneho naklopenia, čím docielite presnejšie smerovanie vzduchu na jednotlivé komponenty (chladič procesora a grafická karta).

Pre zobrazenie ďalších obrázkov prejdite kurzorom myšky na príslušný odkaz.
H630 - pohľad dovnútra: tri diskové koše | odobratý vrchný kôš



Na svoje si prídu aj zdroje extrémnych dĺžok. Bez toho, aby ste boli nútení obetovať čo i len jednu z dvoch spodných ventilátorových pozícií sem vložíte zdroj dlhý 225mm! O elimináciu vibrácií sa postarajú nožičky s gumovými podložkami.



V zadnej pozícii tróni 140mm ventilátor NZXT a na zväčšenom obrázku sa dá rozpoznať aj biela LED, ktorá osvetľuje zadné konektory základnej dosky (sledujte čierny prívodový kábel). Ovláda sa tlačidlom na pravom boku. Obrázok nižšie demonštruje obrovské možnosti chladenia, vrátane toho vodného.

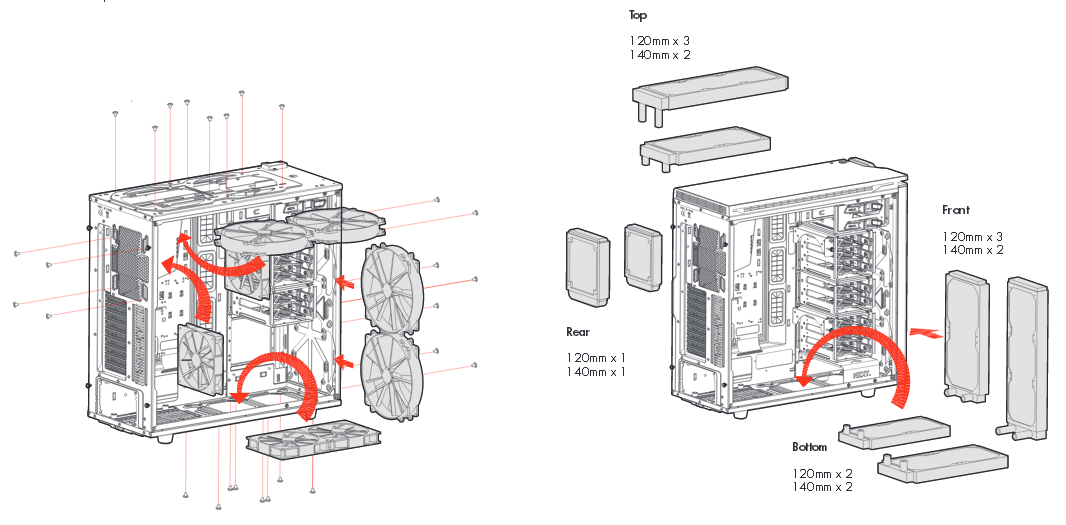

Potenciálnych možností pre umiestnenie radiátora je viac než dosť. Na svoje si prídu ako fanúšikovia bezúdržbových tak kvalitných vodných chladení. Zdroj: NZXT



Bezskrutkový montážny systém na optickú mechaniku. Klipsy podobné tým na lyžiarskych topánkach... ;-)



Dva závesné rámčeky s poistnou palcovou skrutkou pre 2,5" disky. Ako jeden z mála úkonov vyžaduje skrutkovač na prichytenie SSD k rámčeku.



Detail plošného spoja s jedenástimi 3-pin koncovkami pre 10 ventilátorov (jedenásty napája všetky ostatné zo štvor pinového molexu zdroja).



NZXT H630 - Montáž

Ak sa chcete zaoberať výmenou alebo doplnením ďalších systémových ventilátorov, musíte skrinku oslobodiť od horného a predného panela. Nebojte sa silno trhnúť, pretože držia naozaj pevne. Okrem 200mm môžete použiť aj 120, resp. 14mm modely.



Mám dojem, že diskové rámčeky od čias Phantom 630 trošku spevneli, už to nie je také blato, ktoré samovoľne vypadáva z koľajničiek, stále to však nie sú kovové šuplíky Fractal Design. 2,5" disk je potrebné do rámčeka pripevniť skrutkami.



H630 som sa rozhodol dovybaviť troma 140mm ventilátormi Noctua NF-A14 FLX. Dva som osadil do naklápacích konzol, ktoré smerujú vzduch ku chladiču procesora a grafickej karty, tretí bol osadený v hornej pozícii. Montáž prebieha bez najmenších zásekov, v skrinke je dostatok priestoru na manipuláciu s komponentmi a náradím. S káblami sa veľmi maznať nemusíte, za doskou je miesta viac než dosť.



Detail ventilátora Noctua v naklápacom rámčeku.



Skompletizovaná zostava - pohľad zozadu.



NZXT H630 - Testovacia zostava, Metodika, Výsledky meraní

Procesor Intel Core i5 750 (95W) tiká na 3,4GHz@1.33v za výdatnej asistencie výkonného vzduchového chladiča Noctua NH-D14 s ventilátormi NF-P12@900RPM (U.L.N.A adaptér) a NF-P14@900RPM (U.L.N.A. adaptér). Týmto sme zabezpečili účinné chladenie s minimálnym vplyvom na zvýšenie hlučnosti zostavy.

Nenásytná grafická karta GTX 280 (236W) síce nepatrí k novinkám na trhu, no spotrebou a vyžarovaným teplom je porovnateľná napr. s GTX 580 (244w). Nakoľko mal dodávaný chladič veľké ťažkosti s udržaním teploty jadra v prijateľných hodnotách (do 105°C), pristúpili sme k jeho výmene za Accelero XTREME Plus II, čím sme sa, dúfajme :-), vyhli problémom, ktoré by v budúcnosti mohli nastať pri testoch v horšie vetraných skrinkách.

Otáčky trojice 92mm ventilátorov sú regulované na 7v a pohybujú sa na úrovni ~900RPM. Chladenie je veľmi účinné a tiché, s minimálnym vplyvom na hlučnosť zostavy. S Accelero XTREME Plus II sme si mohli dovoliť aj mierne navýšenie frekvencií. Zo štandardných 600/1300/1100 sme sa pohli na  670/1350/1300 (jadro, "šejdery", pamäte).

Testovacia zostava

procesor: Intel Core i5 750@3.4GHz@1.33v + Noctua NH-D14
grafická karta: ASUS GeForce GTX 280@default + Accelero Xtreme Plus II@7v
základná doska: ASUS P7P55 Deluxe
ssd: Kingston HyperX 120GB
ram: 2x1GB Kingston DDR3 KHX16000D3K2/2GN
zdroj: Cougar S700
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: MSI AfterBurner (Kombustor), Prime95, AIDA64 Extreme Engineer Edition
systémové ventilátory: 1x 200mm NZXT, 1x 140mm NZXT, 3x Noctua NF-A14 FLX

Vďaka za hardvérovú podporu patrí spoločnostiam





Metodika Merania

Grafická karta bola zaťažovaná benchmarkom Kombustor približne 15 minút, resp. po dobu preukázateľného ustálenia teplôt. Minimálne a maximálne hodnoty boli odčítavané z programu AIDA64.

Na zahrievanie procesora bol použitý známy program Prime95 v 64bit verzii. Procesor bol zaťažovaný 15 minút a hodnoty odčítavané z programu AIDA64.

Na meranie hluku sme použili hlukomer Voltcraft SL-100 . Meralo sa zo vzdialenosti 75cm, diagonálne na ľavú bočnicu v móde „slow“. Hlukomer bol umiestnený na statíve. V zostave okrem systémových ventilátorov bežali vrtule Noctua NF-P12@900RPM a Noctua NF-P14@900RPM (chladič procesora) a jedna v zdroji Cougar S700 s automatickou reguláciu.

Nameraná izbová teplota, pri ktorej boli realizované testy teplôt bola 24 stupňov celzia.

Aby sme eliminovali rozdielne podmienky pri testoch teplôt komponentov v jednotlivých skrinkách, všetky uvedené teploty sú po odpočítaní nameranej izbovej teploty (∆t). Výsledky sú zoradené vzostupne, podľa nameraných hodnôt v záťaži zvlášť pre procesor a grafickú kartu.

Testy prebehli pri nasledovných nastaveniach:

#1

1x 200mm NZXT default RPM
1x 120mm NZXT default RPM



#2

1x 200mm NZXT default RPM
1x 120mm NZXT default RPM
3x 140mm Noctua NF-A14 FLX@900RPM



Teploty procesora

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži (červené stĺpce).
Tmavším odtieňom sú vyznačené konfigurácie s pridanými ventilátormi, ktoré nie sú súčasťou štandardného balenia.



Teploty grafickej karty

Výsledky zoradené vzostupne podľa nameraných teplôt grafickej karty v záťaži (modré stĺpce).
Tmavším odtieňom sú vyznačené konfigurácie s pridanými ventilátormi, ktoré nie sú súčasťou štandardného balenia.



Meranie hlučnosti

Výsledky zoradené vzostupne podľa nameranej hlučnosti zo vzdialenosti 75cm.
Tmavším odtieňom sú vyznačené konfigurácie s pridanými ventilátormi, ktoré nie sú súčasťou štandardného balenia.



NZXT H630 - Analýza výsledkov, Zhodnotenie, Záver

Čakali ste od H630 lepšie výsledky? Ja áno, hlavne od hlučnosti.

Od chladiaceho výkonu jedného 200mm a 140mm som veľké očakávania nemal, obzvlášť keď zoberiem do úvahy možnosti nasávania vzduchu, ktoré sú limitované len na decentnú perforáciu po okrajoch. Chladenie sa pohybuje niekde na úrovni Fractal Design Define XL R2, ďaleko ďaleko za svojím výkonnejším bratom Phantom 630, ktorý sa ale môže spoľahnúť na podporu až troch 200mm a jedného 140mm ventilátora.

Skrinke nejako výrazne nepomohli ani ďalšie tri ventilátory Noctua, ktoré síce prispeli k zníženiu teplôt, no len o dva stupne, čo je v porovnaní s investíciou do takýchto ventilátorov zanedbateľný prínos.

Veľmi som bol sklamaný z pomerne vysokej hlučnosti, pohybujúcej sa na úrovni 26dBA@75cm, resp. 27dBA s pridanými ventilátormi. Ventilátory a predovšetkým ten zadný nepríjemne drnčia a vibrujú. Skrátka, H630 chýba regulátor ako soľ. Ak teda výrobca hovorí o "absolute silence", tak to rozhodne neplatí pre H630.

Skrinky typu Define R4/XL R2 alebo Deep Silence 1 síce nevynikajú chladením, ale spravidla vám všetko vynahrádzajú skoro nepočuteľnou prevádzkou, čo je kompromis, ktorý sme ochotní akceptovať. Ak je ale chladenie len priemerné a hlučnosť sa ani zďaleka nedrží pri zemi, tak niečo nebude v poriadku (a dvojnásobne, ak je reč o skrinke za 150EUR).



Zhodnotenie, Záver

Pravá strana tabuľky plusov a mínusov takmer zíva prázdnotou, no mrzí ma, že tie tri spomenuté body sú celkom zásadné. H630 mala našliapnuté na tip redakcie, ale len do momentu, pokiaľ som prvýkrát nespustil poskladanú zostavu. Hlučnosť je vysoká a z biedy ju nevytrhne ani odhlučňovacia pena na bočniciach. Riešenie je len jedno - regulátor, no ako na potvoru, výrobca ho "pozabudol" integrovať. Čo viac, H630 neoslní ani chladiacim výkonom a veľmi si nepomôžete ani ďalšími ventilátormi.

Aby neprišlo k omylu, H630 nie je zlá skriňa. Na to má až moc dobré spracovanie, bohaté príslušenstvo a ďalšie detaily, ktoré z nej robia prémiový model. Z tohto hľadiska svoju cenovku obháji s absolútnym prehľadom. Že s podobným minimalistickým dizajnom príde práve NZXT som nečakal a musím priznať, že som bol príjemne prekvapený.

Okrem spracovania musím vyzdvihnúť pohodlnú montáž a veľký dôraz na detail v interiéri, ktorý je kompletne prebraný z Phantom 630, čo je len a len dobre. Nechýbajú teda ani bonusy v podobe hubu na 10 ventilátorov, čítačky SD kariet alebo praktické osvetlenie zadného I/O panela.

No a čo s tým susedom? Pokojne mu doprajte radosť z NZXT H630, s Phantom 630 ste na tom lepšie... :-)

NZXT H630
Plusy
Mínusy

- excelentné dielenské spracovanie a lakovanie
- minimum plastov
- osvetlenie zadného I/O shieldu
- obrovské množstvo ventilátorových pozícií
- priestranný interiér a pohodlná montáž
- flexibilný systém diskových košov
- 2x rámček pre SSD
- manažment kabeláže
- bezskrutkový systém montáže diskov a mechaník
- čítačka SD kariet
- prachové filtre na nasávacích pozíciách
- HUB na 10 ventilátorov
- pevné bočnice

- vyššia hlučnosť
- chýba regulátor ventilátorov
- v základe len priemerný chladiaci výkon



Testovaciu vzorku skrinky H630 poskytla spoločnosť NZXT.



PS: V najbližších týždňoch pripravujem recenziu pasívnej HTPC skrine Streacom FC5 Evo, potom sa pozrieme na zúbok SilveStone RV04 a do tretice to bude high-end novinka od Phanteks - Enthoo Primo.
