Test gravírovačky Sculpfun S6 Pro Laser - odteraz si môžete vyrábavať vlastné obaly na mobil doma

Do redakcie sa nám dostalo gravírovacie zariadenie Sculpfun S6 Pro Laser. Otestovali sme aké je v praxi.

Úvod

Zariadenie je malé CNC, ktorým si môžete gravírovať rôzne znaky či obrázky do dreva, akrylu alebo železa. Okrem toho dokáže rezať tenké drevo do niekoľko milimetrov. Popíšeme si nižšie.

Gravírovačka dorazila v pomerne malej krabici, ktorá obsahuje približne 20 dielov. Nájdeme tu všetko potrebné od konštrukcie cez laser a adaptér až po samotné káble.

Montáž je veľmi jednoduchá. Ak ste už podobné zariadenie niekedy montovali, zoberie vám to ani nie 20 minút. V opačnom prípade počítajte s časom tak 30-40 minút. Výhodou je, že konštrukcia sa skladá z piatich dielov, ktoré stačí spojiť a pripojiť adaptér. Následne stačí nasadiť pohyblivé rameno s náhonom. Nakoniec stačí nasadiť laser a pomocou priloženého meradla nastaviť výšku lasera.

Jednoduchý proces montáže prikladám prostredníctvom fotodokumentácie.

montujeme konštrukciu...

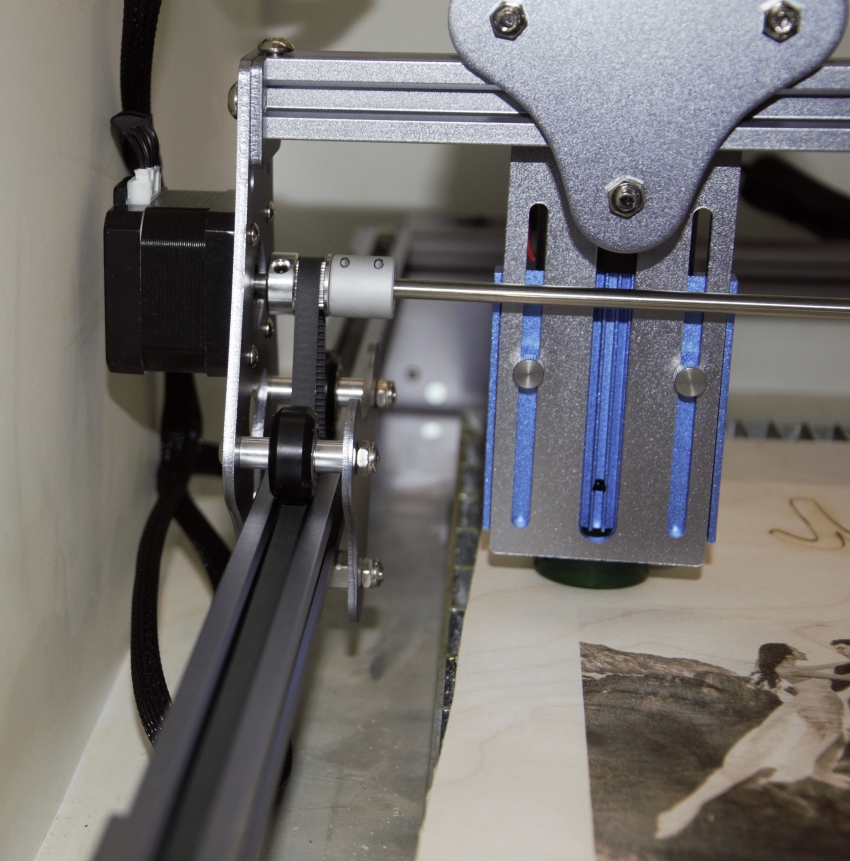

naťahujeme náhon

pripevňujeme hornú časť a laser

nastavujeme výšku laseru

pripájame káble k PC

Výkon diódového lasera je 5.5W, čo zodpovedá asi 60W CO2 laseru. Výkon stačí na prerezanie 10 milimetrového dreva, samozrejme záleží od typu. Prenosnosť lasera je 0.08 milimetra, takže dokáže rezať alebo gravírovať veľmi precízne, čo dokazuje aj môj reálny test. Pre porovnanie som mal tiež gravírovačku s výkonnejším 6.5W laserom. 10 milimetrové drevo už žiaľ Sculpfun S6 Pro prerezať tak ako alternatíva s 6.5W laserom ani pri opakovaní nedokáže. Dá sa to samozrejme riešiť výmenou za silnejší laser. Priložený adaptér má totiž maximálny príkon až 60W (12V/5A).

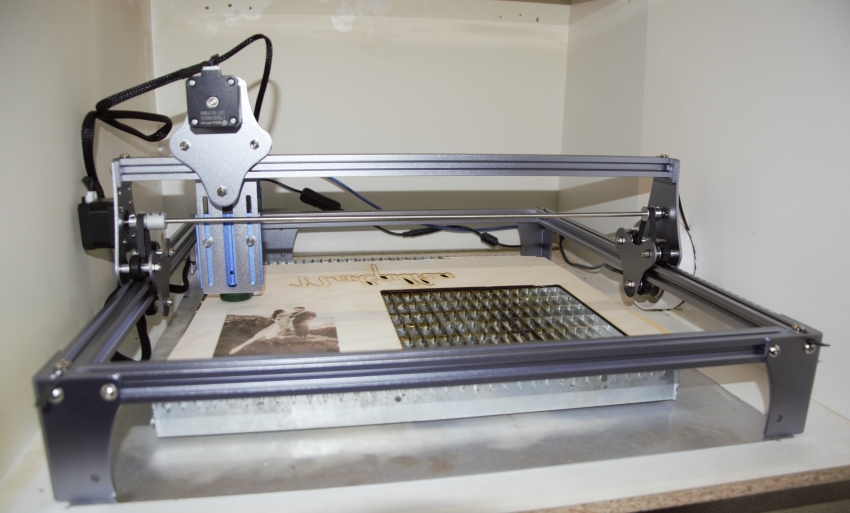

hotovo a ideme na to...

Rozmery gravírovačky sú 410×420 milimetrov a dokáže rezať nasledujúce materiály: 6 milimetrov hrubé drevo a akryl, bambus, plast, tkaninu a lepenku. Gravírovanie je podporované do nasledujúcich materiálov: drevo, papier, lepenka, plasty, PCB, hliník, lakovaný kov a tmavá keramika... Okrem toho môžete gravírovať aj kožu.

samotné rezanie...

Maximálna spotreba zariadenia je 30W. Vlnová dĺžka lasera 455+/-5nm a presnosť menšia ako 0.1 milimetra (presnejšie 0.08). Hmotnosť zariadenia sú 3 kilogramy.

finálny produkt a jeho podoba pred dokončením...

Sculpfun S6 Pro si môžete kúpiť v internetovom obchode Geekbuying za 247 eur, s dodaním z EÚ skladu a poštovným zadarmo. Kupón pre túto cenu: GKBSCULPFUNS6

Test

Malou nevýhodou gravírovačky je, že musíte mať počas jej prevádzky pripojený počítač či MacBook. Nemá tak žiaden SD slot. Medzi podporované programy patria: LaserGRBL, LightBurn, LaserGRBL, LightBurn, Benbox, GrblController a LiteFire. Celý prenos prebieha cez USB.

nastavujeme program...

Pri používaní gravírovačky počítajte s veľkou tvorbou prachu, je preto nutné používať zariadenie niekde na balkóne, v pivnici alebo v miestnosti kde nekonzumujete potraviny a ideálne sa tam nezdržujete. V mojom prípade som zariadenie pripravil do izolovanej konštrukcie s vetraním. Počas testovania som používal program LaserGRBL a nastavenie si nechal poradiť od známeho, ktorý sa tomu venuje polo-profesionálne. Kľudne môžete využiť nastavenie z obrázkov. Každopádne si musíte prispôsobiť rýchlosť rezu a silu lasera individuálne podľa použitého dreva, alebo materiálu, nie je to možné zovšeobecňovať vzhľadom na to, že na výber máte z mnoho materiálov.

vyberáme materiál, druh procesu a rýchlosť...

Na obrázku môžeme vidieť viaceré materiály. V ďalšom nastavení („action“) zase nastavujeme rezanie alebo gravírovanie („Engrave“). Hneď vedľa vidíme rýchlosť pohybu laser (1500mm/min), počet prechodov a silu lasera. Na testovanie skúšam gravírovať obrázok leva stiahnutý z webu. Ide o verejne dostupná obrázok, pre naše účely to stačí. Upozorňujem, že obrázok musíte zmenšiť do požadovanej veľkosti predtým než ho načítate do programu. Dôležité je nastaviť korektnú konverziu, odporúčam „Line To Line Tracing“. Vyberieme funkciu center aby sme zarovnali gravírovaný materiál. Funkcia corner nám otestuje či obrázok vojde do požadovanej plochy. Následne spustíme samotné gravírovanie. V dolnej časti vidíme zostávajúci čas a krížik nám ukazuje aktuálnu polohu laseru.

Na obrázku nižšie porovnávam z oboch zariadení výsledný produkt. Ako vidíme, slabší laser je rovnako presný avšak dlhšie prepaľovanie a rezanie spôsobí jemne spálenie dreva. Ako som spomínal, veľmi dôležité je nastaviť korektný výkon (regulovaný max v 2 úrovniach) a počet prechodov. Druhý obrázok je vyššie spomenutý gravírovaný lev do dreva.

Obrázok je pomerne slušný, akurát dochádza k malému posunu pixelov na začiatku, kedy sa ako keby „rozreže“ obraz. Tento neduh sa dá vyriešiť experimentovaním s nastavením. Paradoxne to robí aj iná gravírovačka.

...priebeh...

a výsledok...

+

ďalší výsledok...

Záver

Sculpfun S6 Pro Laser je gravírovačka a CNC zariadenie pre domácich kutilov, ktorí majú radi úpravy a radi experimentujú či prispôsobujú si veci. Dá sa využiť tiež ako presný laserový rezač na tenké drevené dosky či akryl. Nerobí mu problém gravírovať textil, porcelán, akryl alebo aj železo. Ak máte 3D tlačiareň, určite ide o zaujímavý doplnok. Vo výsledku tak môžete vytvoriť produkt kombináciou plastu a dreva. Výkon diódového lasera 5.5W, čo zodpovedá priemyselným 60W laserom. Na bežné používanie doma to určite stačí, ale všetky drevené materiály okolo 1cm neprereže, čo som overil doma testom. Musíte tak do určitej miery testovať. Odporúčam zariadenie používať na balkóne alebo v priestore kde sa veľmi nehýbete, pretože dokáže zaprášiť celú miestnosť. V mojom prípade som používal podomácky vyrobený box s odsávaním. Zariadenie určite odporúčam ak radi pracujete s drevom či iným alebo radi vyrábate iným darčeky.

malá rekapitulácia...
