Pár mesiacov dozadu sme otestovali vydarený chladič Brocken 2 od nemeckej spoločnosti Alpenföhn. Dnes sa v teste ocitol najnovší prírastok v rodine Brocken chladičov, ktorý je mierený pre zákazníkov, ktorí majú hlbšie do vrecka. Napriek nižšej cene o takmer 10€ však Brocken ECO príjemne prekvapil...
Alpenföhn Brocken ECO - Balenie, špecifikácie
Skôr ako sa pozrieme na balenie chladiča spomeňme základné rozdiely oproti chladiču Brocken 2. Brocken ECO prináša okrem spomenutej nižšej ceny aj nižšie rozmery a s tým súvisiacu nižšiu hmotnosť. Domov si tak odnesiete kompaktný chladič na ktorý je však stále možné uchytiť 2 ventilátory. ECO verzia Brockena má tiež o 1 heatpipe menej ako Brocken 2 a používa 120mm ventilátor zatiaľ čo Brocken 2 disponuje väčším ventilátorom s priemerom 140mm. Napriek tomu výrobca tvrdí, že chladič zvládne chladiť chladiče s TDP do 160W.
Teraz však už k samotnému baleniu. Chladič dorazil v pomerne malej krabici ladenej do čiernych farieb. Tradične nechýbali obrázky produktu spolu so špecifikáciami. Otvorením krabice sa ako prvý na slobodu dostane návod, pod ktorým je v samostatnom vrecku backplate. Heatsink s ventilátorom je obklopený zhora aj zdola plastovým výliskom. Z boku však obsah balenia nič nechráni a pri neopatrnej preprave tak môže dôjsť k poškodeniu.
Pod spodným plastovým výliskom na samotnom dne sú 3 vrecká, v ktorých je rôzne príslušenstvo. Na tom si dal aj u lacnejšej verzie Brockena Alpenföhn záležať a je pomerne bohaté. Okrem RockMount montážnej sady nájdeme v balení až 4 spony pre ventilátory čo vždy veľmi rád vidím. Nechýba až 8 antivibračných podložiek a teplovodivá pasta. Balenie je tak totožné s drahším Brocken-om 2 a je dobré vidieť, že na ňom sa nešetrilo.
Špecifikácie:
Alpenföhn Brocken ECO |
Rozmery pasívu (bez ventilátora): 126 x 65 x 150mm (š x h x v) Rozmery pasívu (vrátane ventilátora): 126 x 88 x 150mm (š x h x v) Hmotnosť pasívu (bez ventilátora): 600g Materiál rebier: poniklovaný hliník Materiál základne: Gapless HDC (priamy dotyk heatpipes s IHS) Heatpipes: 4x6mm Materiál heatpipes: meď Ventilátor: WingBoost 2 Rozmery ventilátora: 120 x 120 x 25mm (š x v x h) Konektor ventilátora: 4pin PWM s Y-konektorom Rozsah otáčok: 500 - 1500RPM Maximálny prietok vzduchu: 111,15m3/h Hlučnosť: 4,6 - 27,3dBA Kompatibilita chladiča: Intel: LGA 775, 1155, 1156, 1150, 1366, 2011 AMD: AM2, AM2+, AM3, AM3+, FM1 Cena: od 30€ (zdroj: heureka.sk) |
Alpenföhn Brocken ECO - Dizajn, spracovanie
Brocken ECO podobne ako Brocken 2 pozostáva z 2 veží oddelených štíhlou medzerou. Dizajn chladiča je asymetrický a tak nie je celkom jedno ako chladič na doske natočíte. Pri správnom umiestnení tak, aby bol heatsink ďalej od pamäťových slotov, totiž nebude chladič kolidovať s pamäťovými modulmi ani s osadeným ventilátorom a tie tak môžu mať aj vyšší heatspreader. Obe veže tvorí zhodne 43 rebier pričom každé štvrté je kratšie ako zvyšné. Výrobca túto zvláštnosť na svojich stránkach nijak nekomentuje no zrejme to má prispieť k lepšiemu prietoku vzduchu. Rebrá však smerom ku vonkajším krajom možno pomerne ľahko stlačiť a ohnúť pretože ich tam nič medzi sebou nespája. Diametrálne odlišná situácia je na vnútornom kraji pasívu kde sú rebrá medzi sebou pevne poprepájané.
O dôležitú úlohu, ktorou je prenos tepla zo základne do pasívu sa stará štvorica 6mm hrubých heatpipes. Tie sú medené bez poniklovanej povrchovej úpravy. Základňa využíva Gapless HDC čo sa dá preložiť ako priamy dotyk heatpipes s IHS bez medzier medzi heatpipes a IHS. Základňa je skutočne dobre spracovaná a medzi heatpipes nie sú žiadne medzierky, ktoré by dovoľovali vznik vzduchových bublín.
Na obrázku vpravo môžeme vidieť to, čo Alpenfohn myslí pod pojmom asymetrický dizajn. Základňa nie je priamo v strede veží ale je mierne vyosená.
Vyfukovať ohriaty vzduch spomedzi rebier bude rovnako ako u Brocken 2 ventilátor WingBoost 2. U Brocken ECO má však menší priemer 120mm. 9 čiernych lopatiek sa roztočí maximálne 1500 krát za minútu. Každá lopatka má na svojom povrchu 3 výstupky, ktoré usmerňujú vzduch do chladiča, znižujú turbulencie a tým tak prispievajú k tichšiemu chodu.
Hoci Alpenföhn u Brocken ECO neuvádza typ ložísk, keďže ide o WingBoost 2 ventilátor predpokladám, že využíva hydraulické ložiská. Na ventilátore som ocenil aj to, že používa 4-pin PWM konektor spolu s 3-pinovým Y-konektorom, ku ktorému je možné pripojiť ďalší ventilátor a regulovať tak oba naraz prostredníctvom PWM.
Osadiť na pasív dvojicu ventilátorov nie je žiadny problém. Výrobca celú vec uľahčuje priložením 4 spôn.
Alpenföhn Brocken ECO - Montáž
Ak ste čítali recenziu na Brocken 2 je vám montáž dôverne známa. Aj tu totiž nájdeme RockMount montážny systém, pomocou ktorého je montáž chladiča otázkou pár minút aj bez pomoci priloženého návodu.
Prvú vec, ktorú treba vykonať je prestrčiť skrutky cez patričné otvory v kovovom backplate. Ak používate socket LGA 775 nezabudnite ešte na plastový štvorec. Skrutky sú v backplate natesno a tak nevypadávajú čo je veľmi praktické.
Následne priložíme backplate zo zadnej strany základnej dosky a trčiace skrutky prestrčíme dierami v doske. Nasunieme na ne plastové dištančné valčeky po ktorých prídu na radu železné mostíky. Tie priskrutkujeme maticami.
Zostáva nasadiť a upevniť heatsink. Jeho stredom presunieme železnú rozperu, ktorú priskrutkujeme k mostíkom na doske. Chladič je takmer kompletný, chýba už len ventilátor.
Ten sa montuje pomocou tradičných uchopovacích spôn a tak som nenarazil na žiadne komplikácie. V balení sú až 4 tieto spony a tak si môžete zapojiť druhý 120mm ventilátor do push/pull konfigurácie.
Ak by ste chceli eliminovať prenos vibrácií z ventilátora na pasív na tento účel sa hodí 8 antivibračných podložiek. Celkovo je montáž veľmi jednoduchá a prehľadná bez komplikácii čomu dávam palec hore.
Alpenföhn Brocken ECO - Metodika merania, výsledky
Testovacia zostava
procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta: ASUS 7300GT (pasívne chladená)
základná doska: Gigabyte GA-EP45-UD3R
ssd: OCZ Octane 128GB
ram: 4x1GB Kingston DDR2
zdroj: SilverStone ST40F-ES
skrinka: SilverStone TJ04-E
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: Prime95, RealTemp
systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM
testovacia zostava v SilverStone TJ04-E
procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel
SSD Octane 128GB poskytla spoločnosť OCZ
skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
DDR2 pamäte HyperX poskytla spoločnosť Kingston
storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM.
Metodika merania

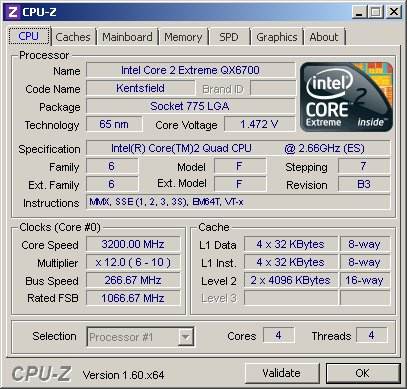

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.
Výsledky

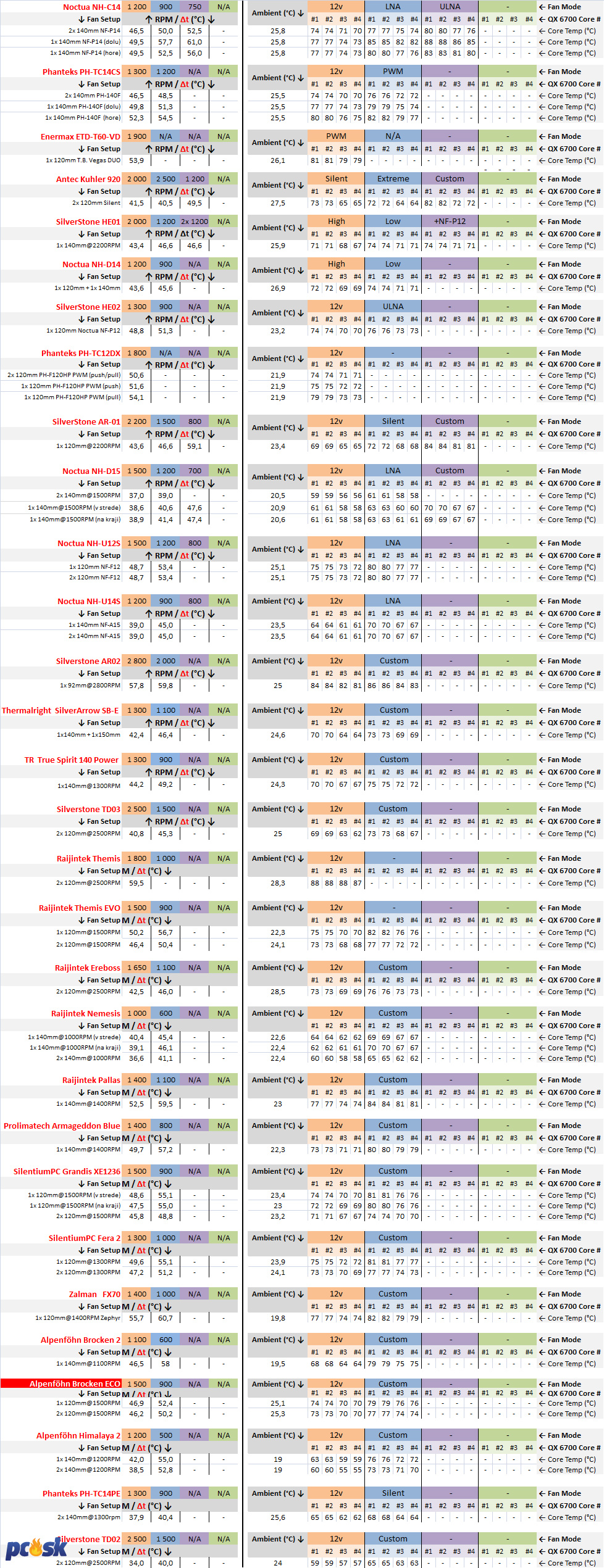

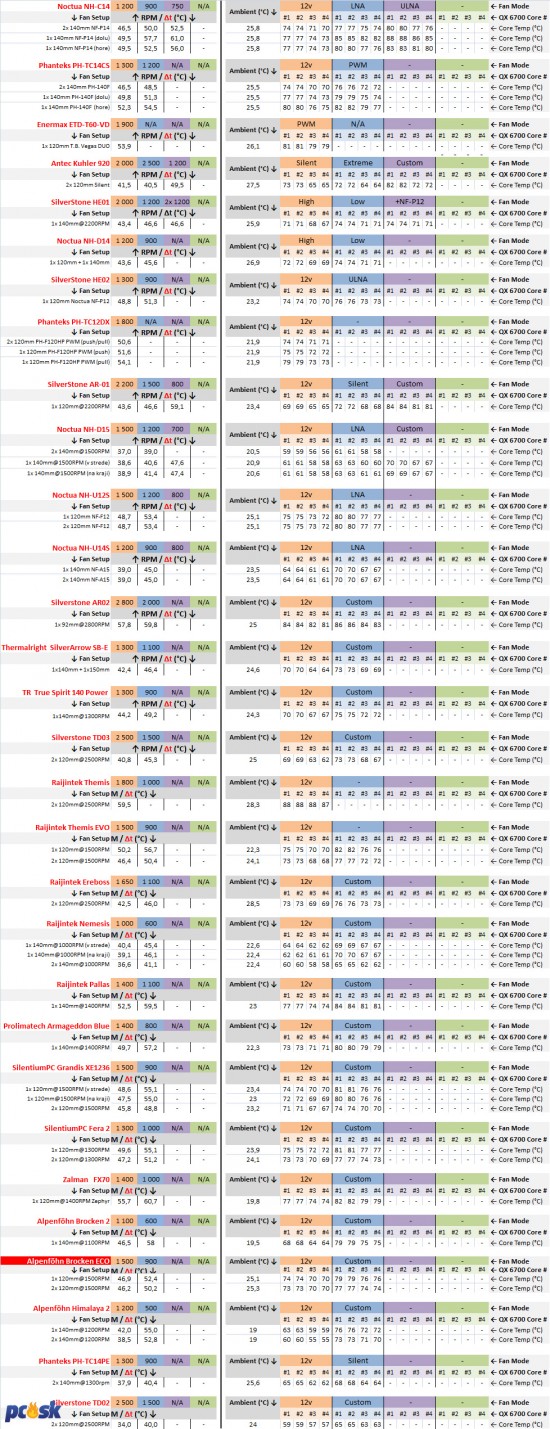

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.

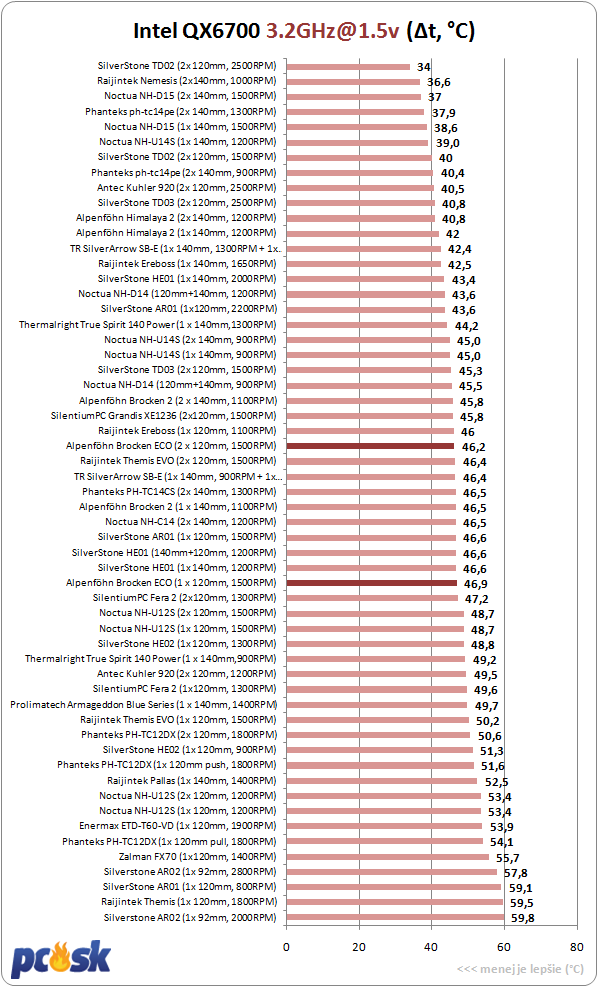

Brocken ECO sa ukázal v dobrom svetle. Na svojho drahšieho a papierovo výkonnejšieho súrodenca straca iba štyri desatiny. Treba však dodať, že ventilátor u Brocek ECO sa dokáže točiť o 400RPM rýchlejšie čo spôsobuje aj vyšší hluk.
Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.

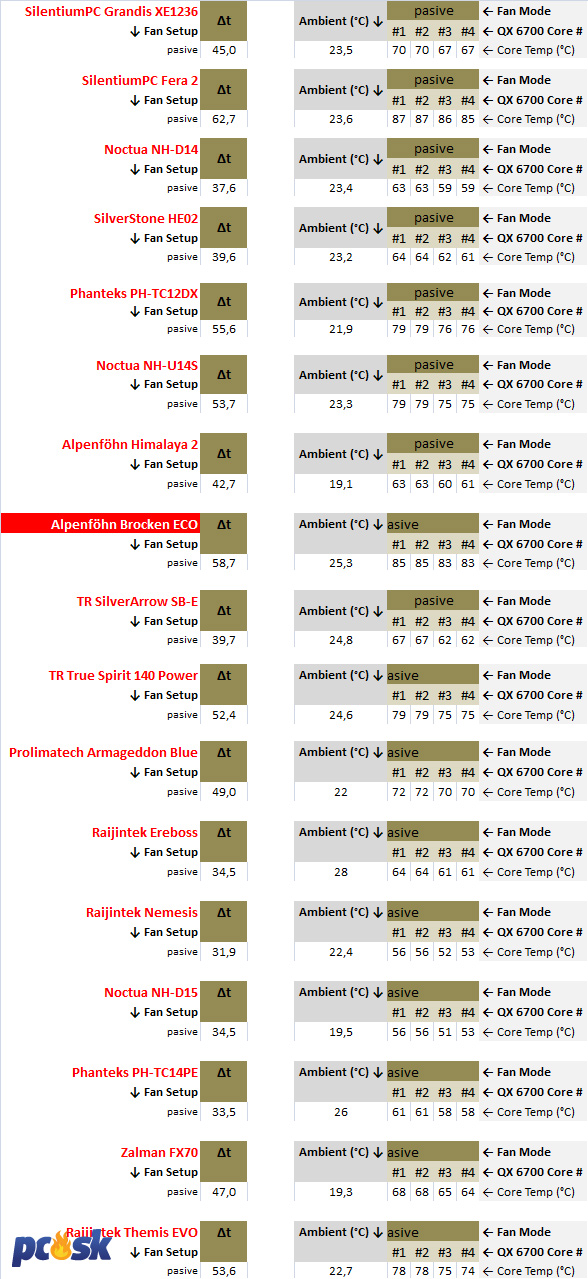

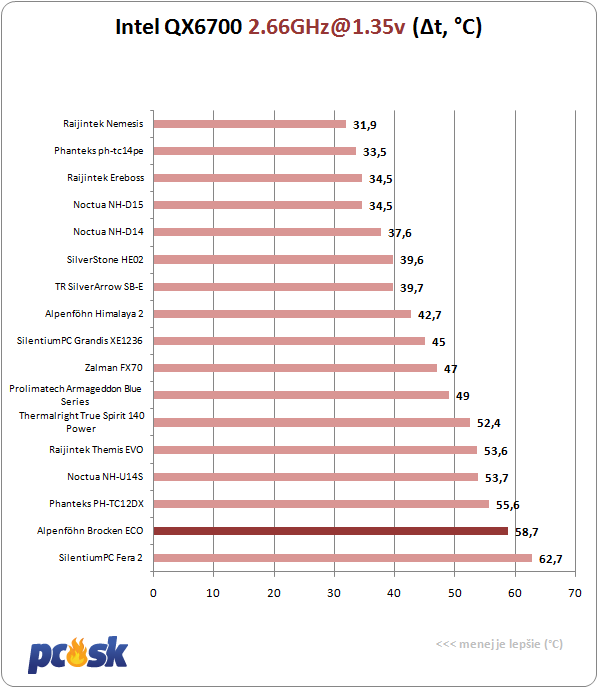

V pasívnom režime to už pre Brocken ECO nie je žiadna sláva a týmto testom prešiel iba o chlp. Porovnanie s Brocken 2 vám bohužial neukážeme.
Alpenföhn Brocken ECO - Záver
V samotnom závere musím konštatovať, že sa mi ekonomická verzia Brockena 2 páčila. Čo konkrétne? Výkon, ktorý síce nie je nijak oslnivý no vzhľadom na cenu a "osekanú" verziu Brockena 2 je solídny. Tiež som spokojný s obsahom balenia. Výrobca nešetril na nesprávnych miestach a tak v balení nechýbajú 4 uchopovacie spony pre ventilátory a 8 antivibračných podložiek. Ventilátor je taktiež kvalitný a zostal mu aj dodatočný Y-konektor.
Isté kompromisy však je cítiť, ide však viac menej o dizajnovú stránku veci. V balení napríklad nenájdeme penové výstelky alebo heatpipes nie sú poniklované a je ich o 1 menej ako u Brocken 2. Podľa môjho názoru však nejde o nijak kritické nedostatky a cena sa jednoducho niekde prejaviť musela. Výkonovo je na tom Brocken ECO veľmi dobre a na výkonnejší Brocken 2 nestráca príliš veľa. Brocken 2 má však väčší ventilátor ktorému sa stačí točiť pomalšie a je tak aj o čosi tichší. Cenovo dokže Brockenu ECO konkurovať len Fera 2, ktorej cenu prekoná snáď len Intel BOX...
Alpenföhn Brocken ECO | |
Plusy | Mínusy |
- výkon vzhľadom na cenu - 4 spony pre ventilátor - 8 antivibračných podložiek - ventilátor s Y-konektorom - cena - jednoduchá montáž | - spracovanie pasívu (ohýbajúce sa rebrá) - hlučnejší ako Brocken 2 |
Za predvedený výkon, jednoduchú montáž a bohaté príslušenstvo si od nás Brocken ECO odnáša ocenenie cena/výkon.
Za dodanie chladiča Alpenföhn Brocken ECO ďakujeme spoločnosti Caseking
