Fractal Design Lumen S36 - AiO s neopozeraným dizajnom CPU bloku

Fractal Design priniesol na trh nový AiO chladič Lumen vo verzii 240, 280 a 360mm. Na test sa k nám dostala najsilnejšia verzia s 360mm radiátorom. Prečo som na Lumen zvedavý, je aj ten, že Fractal po dlhšej dobe zmenil OEM výrobcu – tento chladič pre Fractal postavila menej známa čínska firma Apaltek.
Doteraz to bola známejšia firma Asetek. Či bude mať toto vplyv na kvalitu spracovania, či výkon sa dozviete už čoskoro.

Špecifikácie, Balenie


Popravde, že sa zmenil výrobca chladiča by ste na prvý pohľad nijak nezbadali. Absolútne všetko je tu rovnaké ako u iných výrobcov chladičov – či už Asetek alebo tých, ktorý si chladiče robia sami. Proste štandard je štandard.

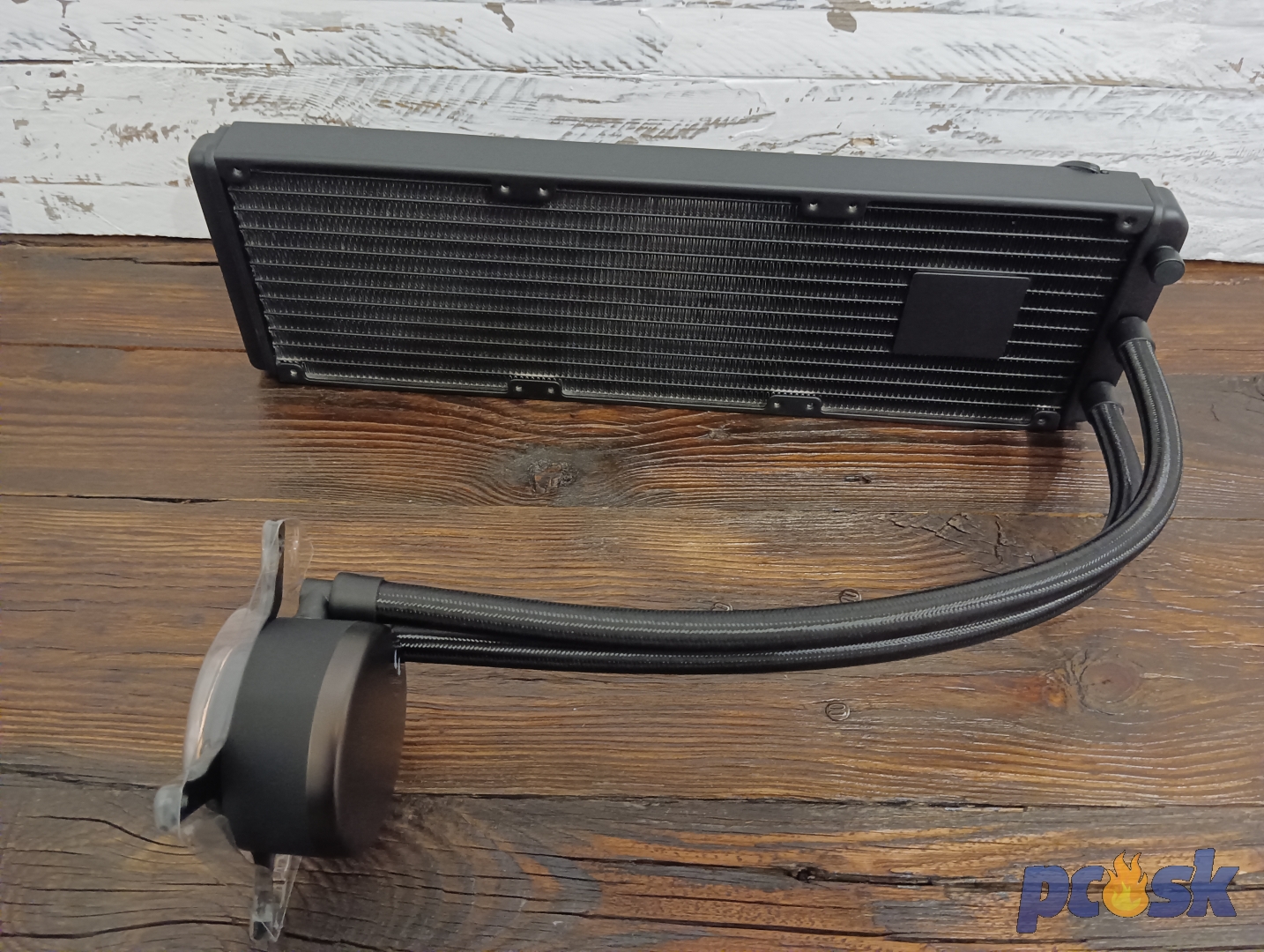

Nájdete tu teda v kartónovej krabici postupne chladič, ventilátory a príslušenstvo k chladiču. Podoba na Celsius AiO tu je, avšak zopár detailov prezradí iného výrobcu – chýbajúci hub na radiátore a iná montážna pätica.
Fractal Design dáva k Lumenu svoje posledné ventilátory Aspect s výkonom 500-2000RPM s max. statickým tlakom 2,34mm H2O.



Špecifikácie

Rozmer CPU bloku

79x67mm

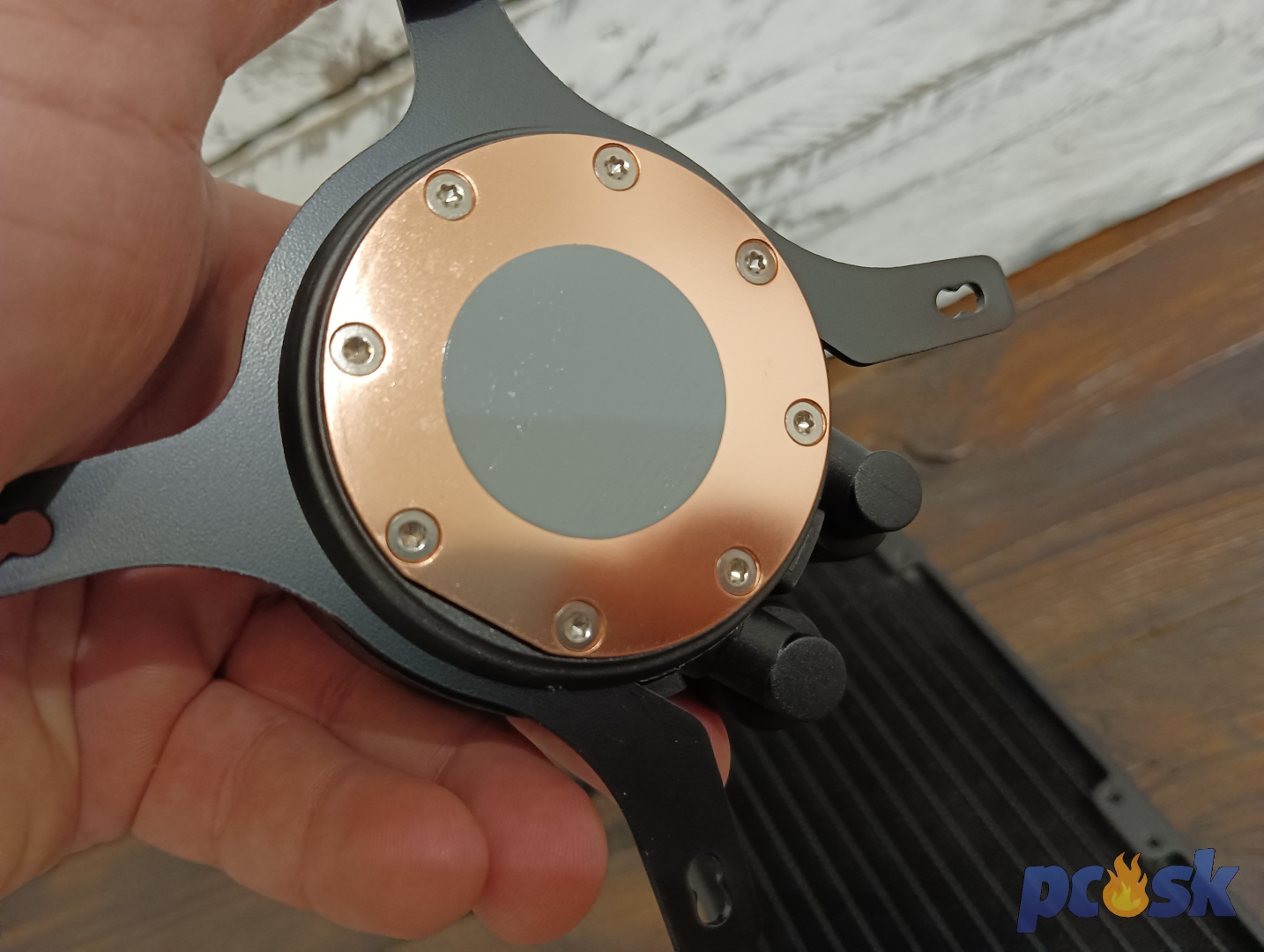

Materiál CPU bloku meď, plast
Otáčky pumpy

4000RPM (+/- 10%)

Životnosť pumpy 50.000 hodín
Rozmery radiátora 392x120x27mm
Materiál radiátora hliník
Dĺžka hadice 400mm
Materiál hadíc guma, nylon

Rozmery ventilátora

3x 120x120x25mm

Hlučnosť ventilátora

max 33,2 dBA

Maximálny prietok vzduchu ventilátora

 56 CFM = 95.1m3/h

Statický tlak ventilátora

2.34 mm/H2O

Otáčky ventilátora 500- 2000 RPM

Konektor ventilátora

4pin PWM

Maximálne TDP -
Kompatibilita

Intel

LGA 115X/1200/1366

2011-3/2066

AMD

AM4/FM2+/FM2/ FM1/

AM3+/AM3/AM2+/AM2

Cena ~ 130-150 eur

Dizajn

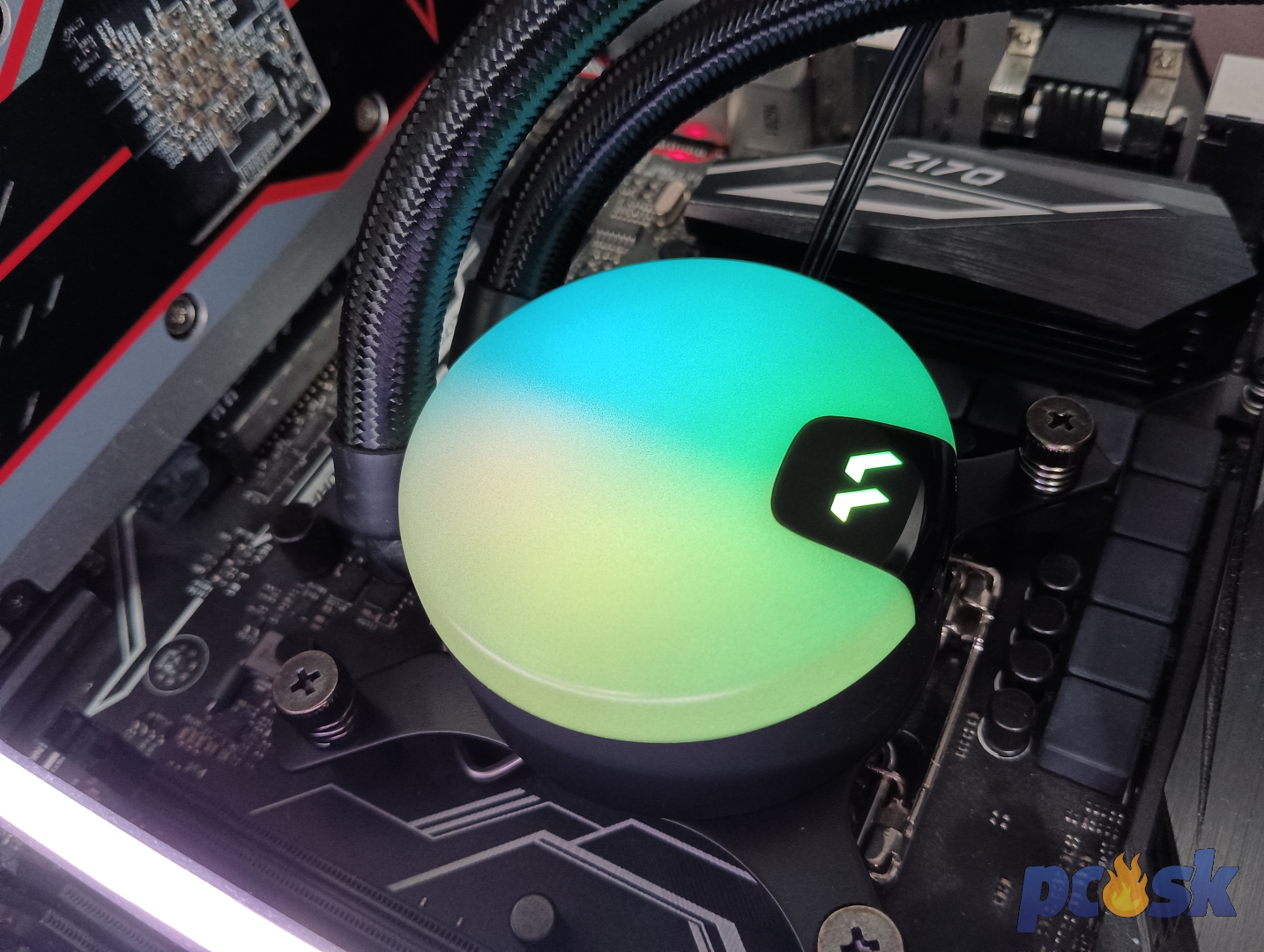

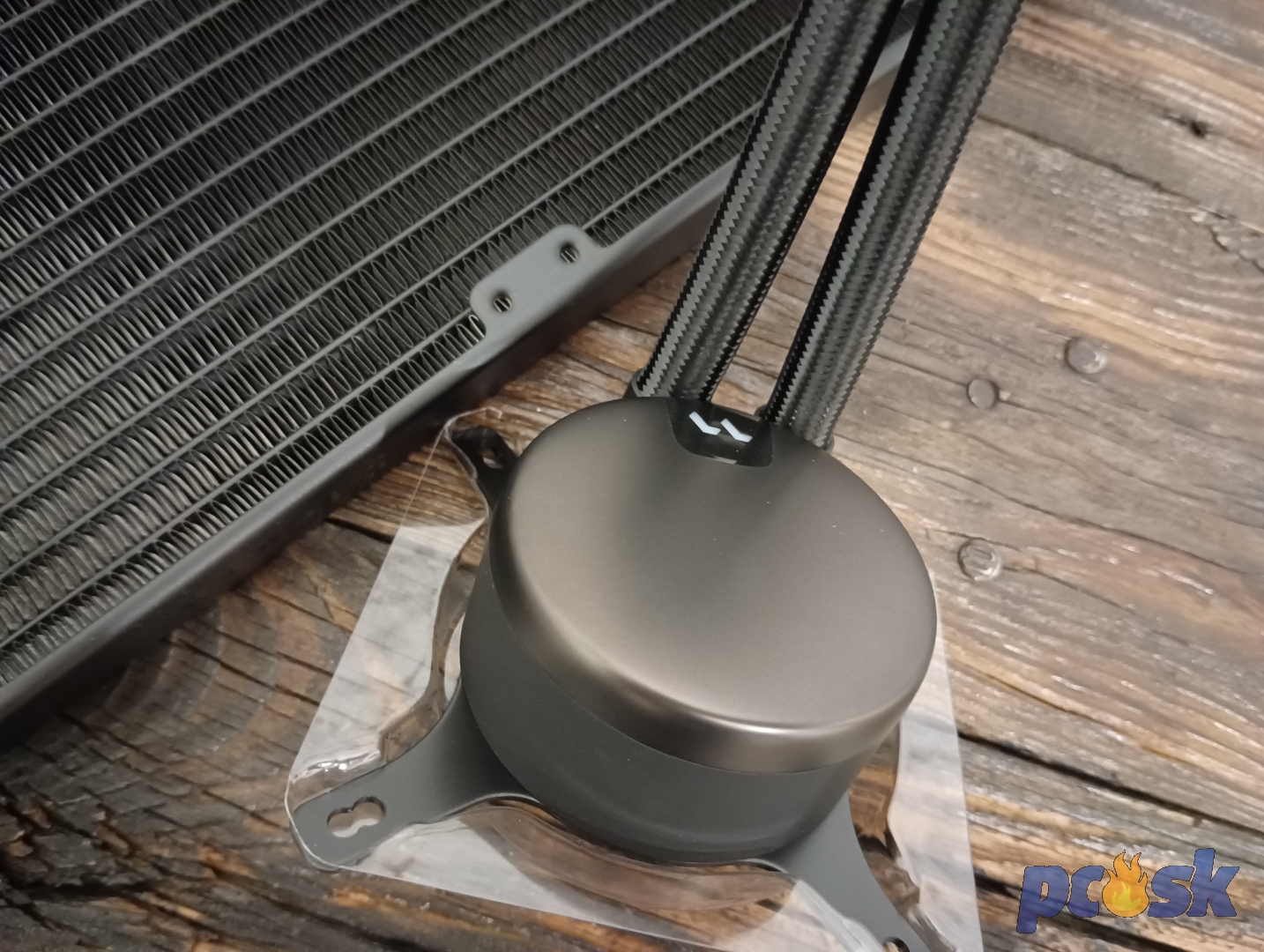

Na Lumen som sa naozaj tešil a hlavným dôvodom je CPU blok chladiča, ktorý má unikátne podsvietenie. To pozostáva so šiestych LED, ktoré sa dajú ovládať cez dosku – ak teda rgb podporuje. Celé podsvietenie je schované pod plastovým, menej priehľadným bielym krytom – svetlo z LED nie je nijak silné a nebije do očí – práve naopak. Takéto osvetlenie sa skôr hodí pre tých, ktorý chcú decentné podsvietenie. Ventilátory sú podsvietené klasicky ako poznáme u iných výrobcov.






Hadice sú už klasicky, Fractal Desig-novo, potiahnuté nylonom.

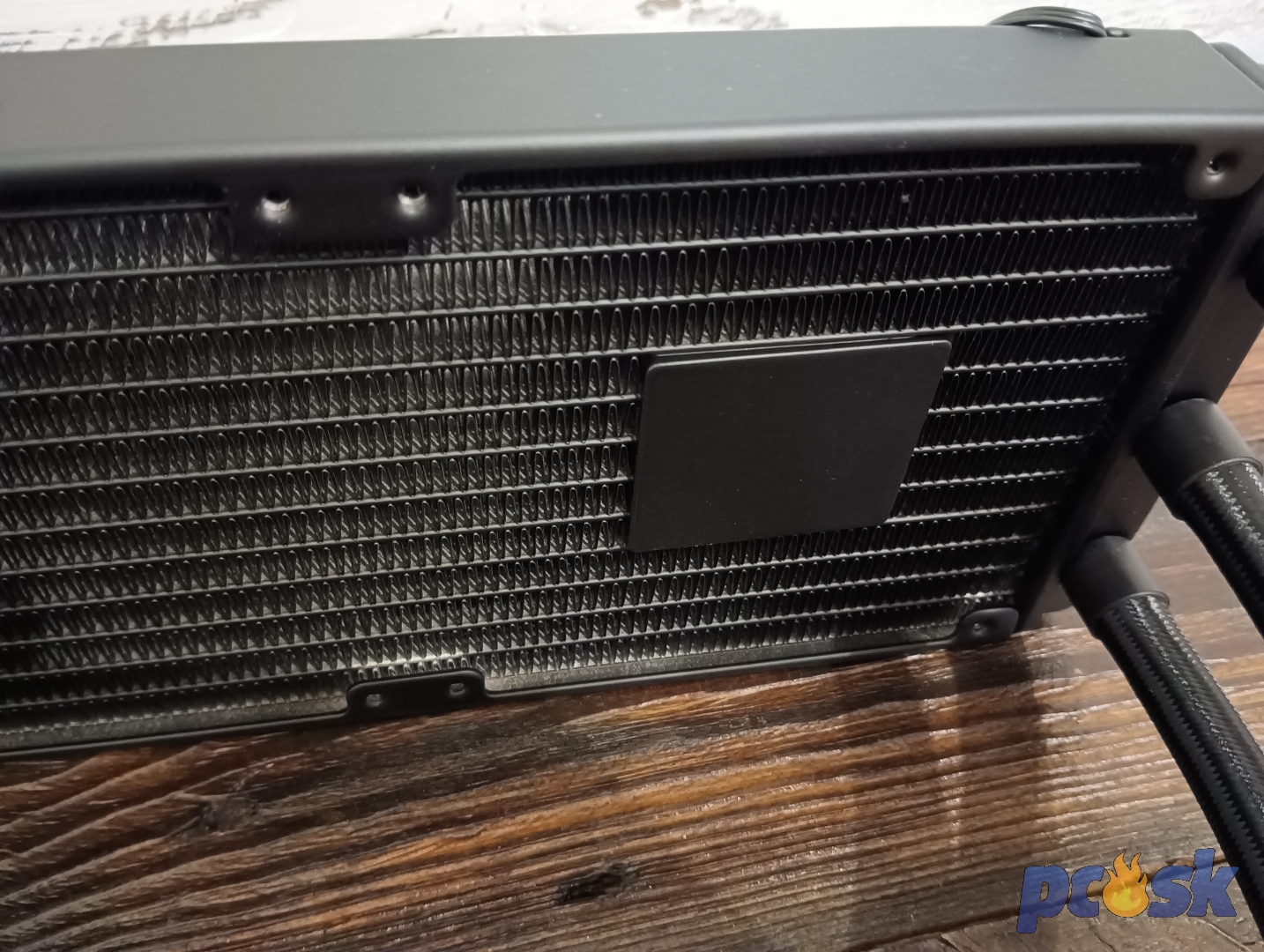

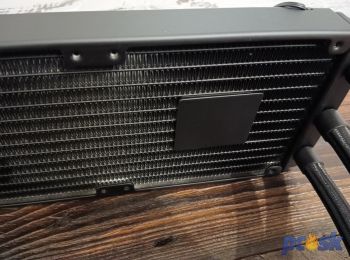

Najväčšou zmenou je umiestnenie pumpy do radiátora a nie do CPU bloku chladiča. Takéto umiestnenie má väčšinou výhodu v tom, že je pumpa tichšia a zároveň aj menej vibruje. Výrobcom sa toto nie úplne vždy podarí spraviť tak ako by chceli – príkladom je aj chladič MSI Coreliquid 240R. Tam ste jednoducho pumpu kvôli vysokým otáčkam počuli viac ako pri klasických riešeniach. Pri horšom umiestnení v skrinke dokonca dochádzalo k vytváraniu nežiaducich vibrácií. Sám som zvedavý ako na tom bude Fractal Design Lumen.


Montáž a Testovacia zostava

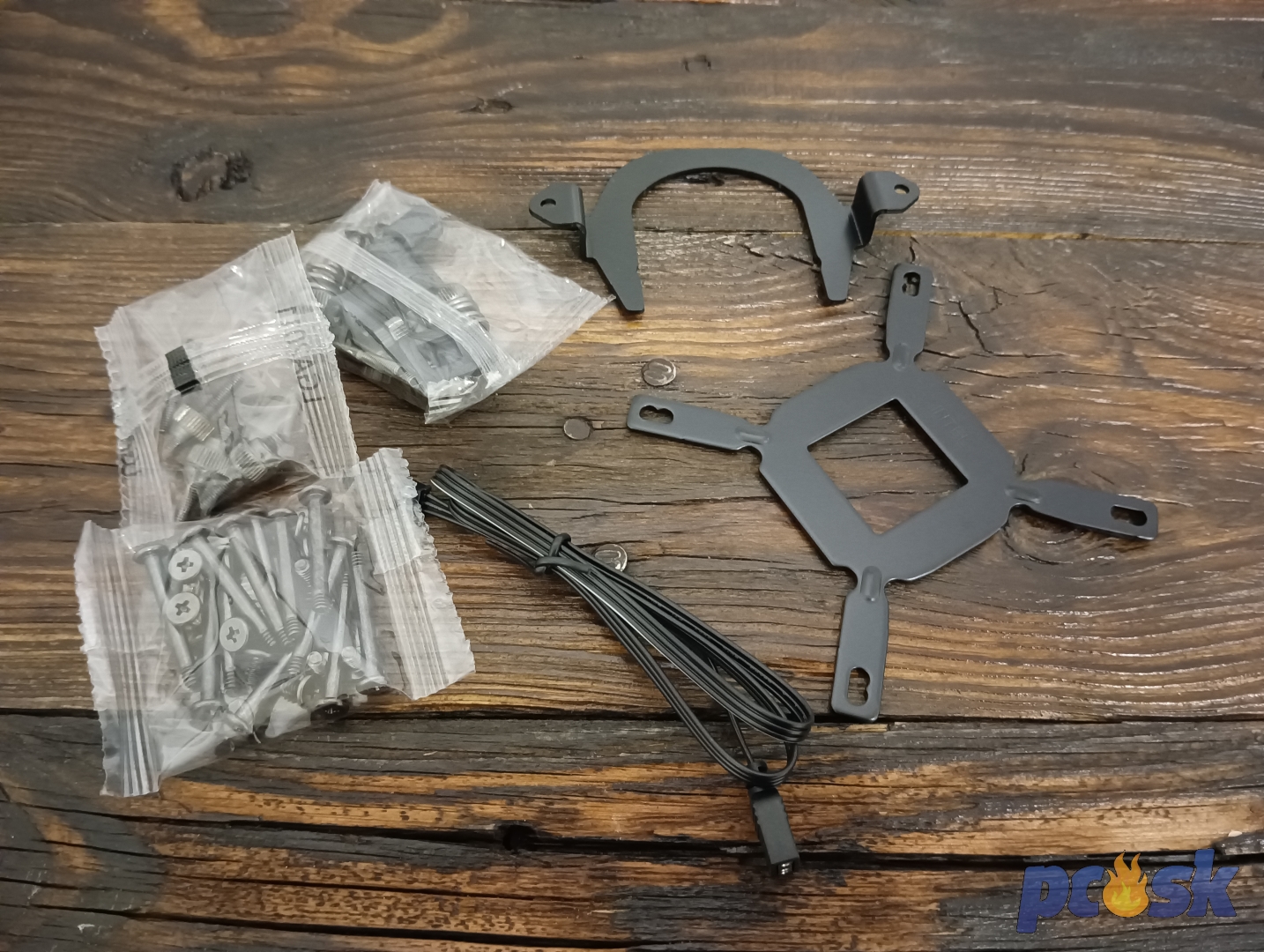

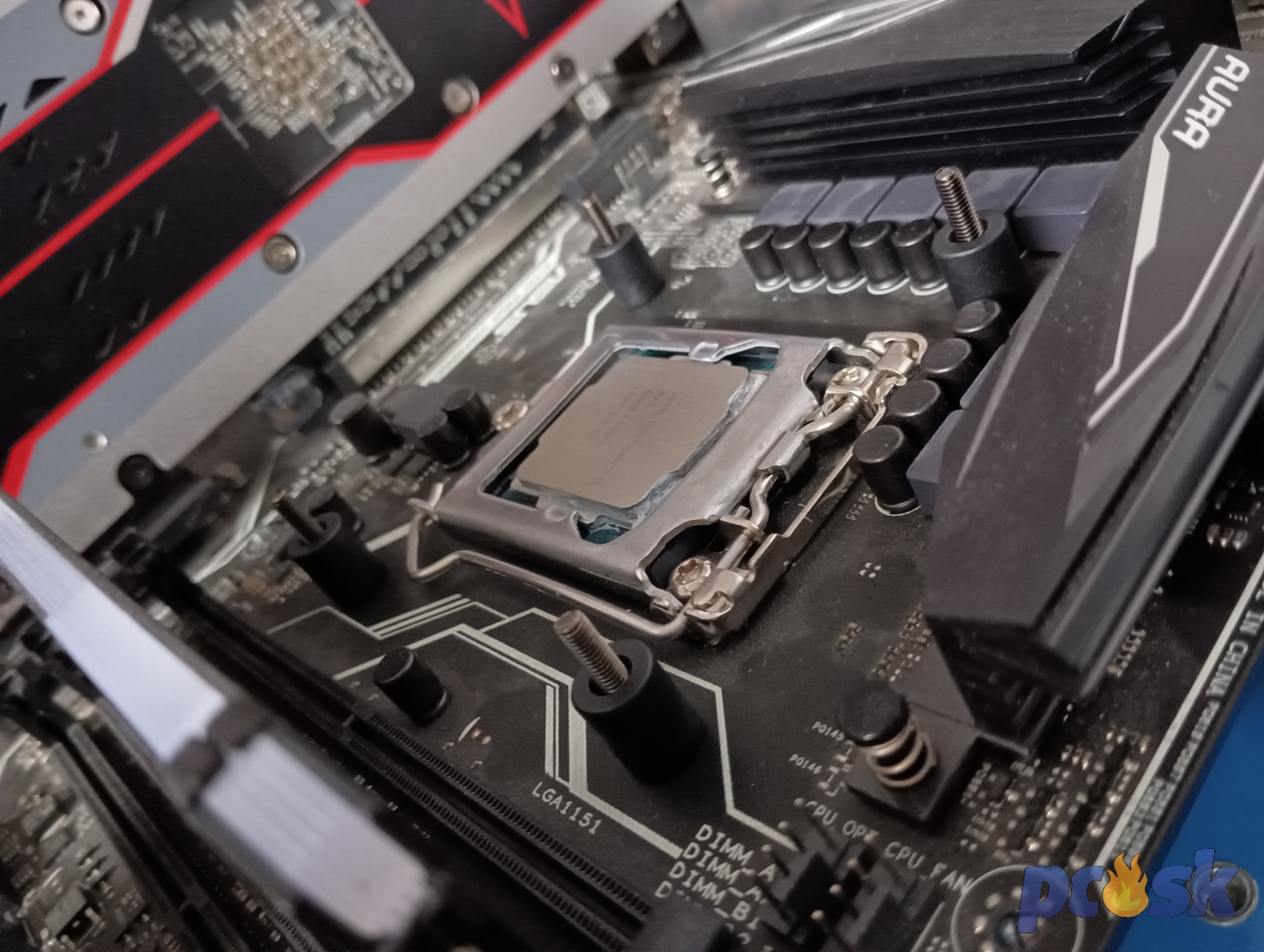

Oproti Celsius AiO je tu menšia zmena v montážnej pätici, nejde však o nič zásadné, čo by si zaslúžilo nejaký dlhší komentár. Pätica je tentokrát kovová, čo je príjemné plus oproti tým plastovým. Montáž je pomerne jednoduchá a treba len pár krokov k tomu, aby ste svoj CPU mohli chladiť Lumenom. Cez päticu treba podľa CPU prestrčiť skrutky a na svojim mieste ich uchytiť plastovými hviezdicovými podložkami. Keď päticu prestrčíte cez dosku, treba na skrutky položiť dištančné valce. V tomto momente musíte na skrutky položiť samotný CPU blok a uchytiť ho cez štyri valcové matky.





Testovacia zostava



procesor

Intel i7-6700K@4,8GHz@1.52v

grafická karta

Asus RX 570 Strix

základná doska

Asus Z170 Pro Gaming Aura

SSD

OCZ Octane 128GB
RAM 16GB Kingston Savage DDR4

zdroj

Enermax RevoBron 600W

skrinka

Dimastech

operačný systém

MS Windows 10

použitý softvér

Prime95, RealTemp



Procesor Intel i7-6700k poskytla spoločnosť Intel

Dosku Z170 Pro Gaming AURA a RX 570 poskytla spoločnosť Asus

DDR4 poskytla spoločnosť HyperX

Zdroj poskytla spoločnosť Enermax

SSD disk poskytla spoločnosť OCZ

Skrinku Dimastech poskytla spoločnosť Dimastech

Pastu na chladiče poskytla firma Noctua

Testovacia zostava pozostáva z CPU Intel i7-6700k, ktorý je pretaktovaný na 4,8Ghz pri napätí 1.52V. Takéto pretaktovanie vo finále dáva TPD takmer 200W a nie každý chladič si s ním dokáže poradiť. Zostavu dopĺňa doska Asus Z170, 8GB RAM Corsair Vengeance Pro, zdroj Be Quiet 750W a grafická karta Sapphire RX 570.
Celá zostava je pre ľahšiu manipuláciu postavená na open test bench Dismatech. Každý chladič je otestovaný pri rôznych otáčkach ventilátorov - od 12V až po ich minimum.
Testy vždy prebiehajú pri stálej teplote izby

Výsledky merania


Výkon nového chladiča v podobe FD Lumen je dobrý, chladič zvláda uchladiť bez problémov aj na nižších otáčkach pretaktovaný CPU, ktorý v mojom podaní dosahuje okolo 160W odpadového tepla. Výsledkovo je Lumen umiestnený v každom spektre – hore v strede aj na spodných priečkach pri minimálnych otáčkach ventilátorov. Popravde celkový výkon by bol oveľa lepší, avšak Lumen dopláca na výkon samotných ventilátorov.
Keď som na Lumen nahodil Noctua NF-A12x25 ventilátory, výkon bol o poznanie lepší. V inej zostave som Lumenom chladil procesor Intel i9-9900K pretaktovaný na 5000Mhz pri voltage 1,4V. Procesor bol zaťažený konštantným loadom 70% a ventilátory sa točili na 1000RPM. Všetky testy prebehli pri stálej teplote v izbe, na úrovni 23 stupňov Celzia.
Fractal Design Lumen uchladil CPU na 83 stupňov Celzia, pričom s Noctua ventilátormi klesli teploty na 78 stupňov Celzia. Rozdiel to už je pomerne veľký.

Záver


Fractal Design nespravil pri Lumen takmer žiadnu chybu a to, že vymenil Asetek za Apaltek vo finále dopadlo dobre. Chladič podáva dobrý výkon a jediné, čo mu bráni v lepších výsledkoch sú slabšie ventilátory – hlavne v nižších otáčkach, kedy produkujú ventilátory nižší statický tlak a prietok. To sa vo finále podpísalo na vyšších teplotách.  Na chladič stačilo nahodiť Noctua ventilátory a výsledky boli diametrálne odlišné – toto však asi pre väčšinu nebude schodné riešenie, nakoľko za Noctua fany by ste si priplatili ďalších 85 eur a celková cena chladiča by presiahla 200 eur.
Cena Lumen S36 RGB je stanovená na úrovni okolo 150 eur, čo nie je málo, celkovo však s týmto chladičom uchladíte takmer hocijaký CPU. Navyše dostanete dizajnovo pekné podsvietenie CPU bloku, ktoré nebude pôsobiť rušivo v žiadnom builde.







Za zaslanie AiO chladiča Fractal Design Lumen, ďakujeme spoločnosti Fractal Design.
