Fractal Design Celsius+ S24 Prisma – stačí aj 240tka...

  FD Celsius+ S24 Prisma - Montáž, testovacia zostava

Fractal Design resp. Asetek stále nezmenil backplate, ktorý používa pri svojich chladičoch – ten je úplne rovnaký ako pri predchádzajúcich chladičoch, plastový... Treba však povedať, že poslúži rovnako dobre ako keby ste mali v rukách kovový backplate.

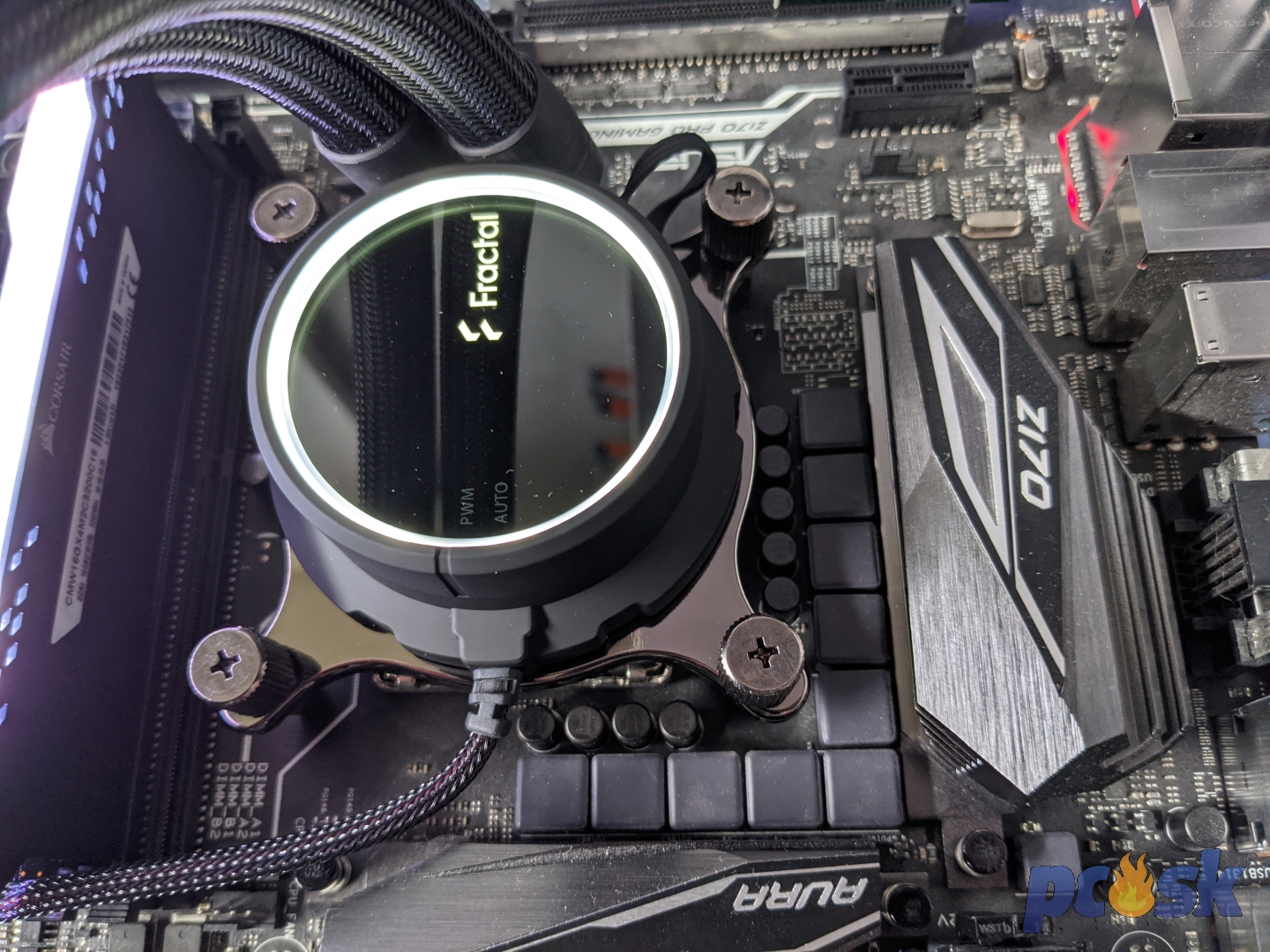

Montáž je pomerne jednoduchá – backplate treba priložiť na zadnú stranu dosky, následne z opačnej strany naskrutkovať potrebné skrutky podľa pätice. Keď už máte toto hotové stačí na trčiace skrutky položiť CPU blok a zaskrutkovať posledné 4 prítlačné matice.




Blok hotovo, teraz sa treba pohrať so všetkými káblami tak, aby ste schovali a neboli v skrinke viditeľné, čo môže byť v konečnom dôsledku najťažšia vec pri montáži 😊
Radiátor dostanete do skrinky bez problémov, takže pri ňom sa nemusíme ani zastavovať. V menších skrinkách môžete mať problém s ohnutím hadíc a preto si treba rozmyslieť, či dať chladič do hornej pozície alebo do prednej.

Testovacia zostava



procesor

Intel i7-6700K@4,8GHz@1.52v

grafická karta

Asus RX 570 Strix

základná doska

Asus Z170 Pro Gaming Aura

SSD

OCZ Octane 128GB
RAM 16GB Kingston Savage DDR4

zdroj

Enermax RevoBron 600W

skrinka

Dimastech

operačný systém

MS Windows 10

použitý softvér

Prime95, RealTemp



Procesor Intel i7-6700k poskytla spoločnosť Intel

Dosku Z170 Pro Gaming AURA a RX 570 poskytla spoločnosť Asus

DDR4 poskytla spoločnosť HyperX

Zdroj poskytla spoločnosť Enermax

SSD disk poskytla spoločnosť OCZ

Skrinku Dimastech poskytla spoločnosť Dimastech

Pastu na chladiče poskytla firma Noctua

Testovacia zostava pozostáva z CPU Intel i7-6700k, ktorý je pretaktovaný na 4,8Ghz pri napätí 1.52V. Takéto pretaktovanie vo finále dáva TPD takmer 200W a nie každý chladič si s ním dokáže poradiť. Zostavu dopĺňa doska Asus Z170, 8GB RAM Corsair Vengeance Pro, zdroj Be Quiet 750W a grafická karta Sapphire RX 570.
Celá zostava je pre ľahšiu manipuláciu postavená na open test bench Dismatech. Každý chladič je otestovaný pri rôznych otáčkach ventilátorov - od 12V až po ich minimum.
Testy vždy prebiehajú pri stálej teplote izby.
