Asus TUF Gaming X570 Plus WiFi – obrnenec pre nové Ryzeny

Dnes sa pozrieme na novú dosku TUF Gaming X570 Plus WiFi od spoločnosti Asus. Ide o dosku určenú hlavne pre novú generáciu procesorovom Ryzen. AMD nám nestihli poslať nový Ryzen procesor a tak som do dosky osadil 1 generáciu procesora Ryzen 1800X. Na moje prekvapenie sa PC zaplo úplne v poriadku a mohol som tak pokračovať v testovaní a skúmaní dosky.


Asus TUF Gaming X570 Plus WiFi – Balenie, príslušenstvo, špecifikácie


Krabica je v klasickom, pre TUF dosky charakteristickom, tmavo-sivom prevedení. Na prednej strane je umiestený obrázok dosky a žlto-bielym písmom jej názov. Na spodku prednej strany sa nachádzajú základné informácie o podporovanej technológií dosky. A samozrejme tu nesmie chýbať logo TUF GAMING.
Zadnej strane dominuje obrázok dosky a jej popis. Popis je celkom podrobný a dozviete sa napríklad z neho nie len základnú informáciu o tom, že použitý zvukový čip je od firmy Realtek, ale aj jeho presný typ. Stredná časť zadnej strany krabice patrí obrázkom, z ktorých sa dozviete, že doska podporuje Aura Sync, PCIe 4.0, Turbo Lan a že patrí do TUF GAMING Aliance. Ak plánujete custom kabeláž, tak pod týmito obrázkami sa nachádza informácia, že v krabici sa nachádza kupón na ich 20% zľavu.

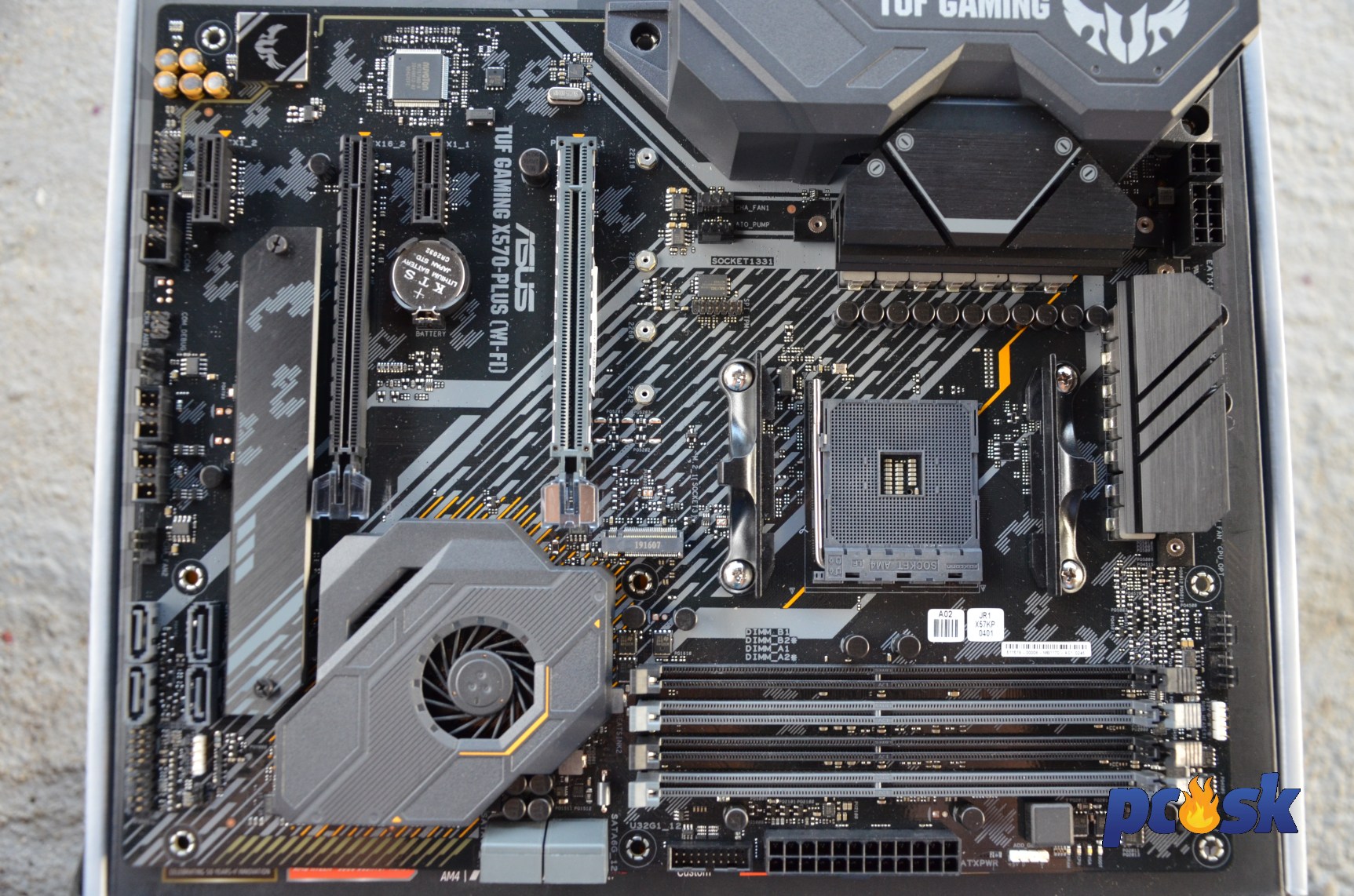

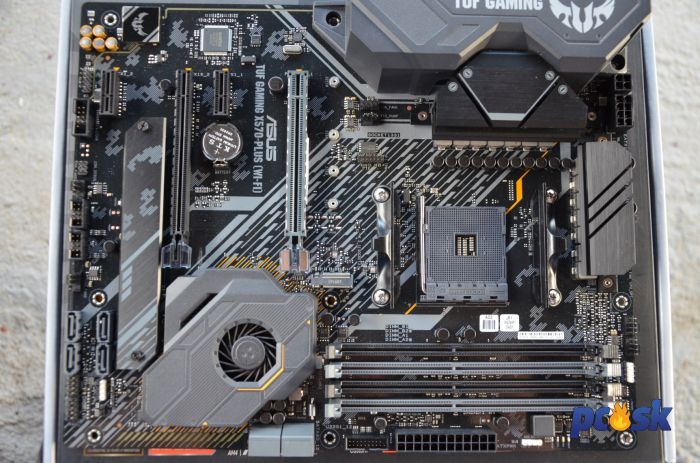

Po otvorení krabice sa na vrchu nachádza to najpodstatnejšie. Samotná základná doska. Na ľavej strane od základnej dosky, je zabalená WiFi anténa. Zbytok príslušenstva sa nachádza na spodku krabice pod základnou doskou. Nájdete v ňom I/O panel, SATA káble, šrauby pre uchytenie M.2 disku, DVD s ovládačmi (pri tejto doske by som skôr uvítal USB kľúč), manuál, TUF samolepky,  spomínaný kupón na 20% zľavu a TUF certifikát k doske.


Špecifikácia:



Asus TUF Gaming X570 Plus Wifi

Formát ATX
Socket AM4
Čipset X570
RAM

3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)
/2666/2400/2133 MHz Un-buffered Memory

2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)
/2666/2400/2133 MHz Un-buffered Memory

2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory

Dual Channel Memory Architecture

Rozšírujúce sloty 3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0/2.0 x16 (x8)
AMD X570 chipset
1 x PCIe 4.0 x16 (maximálne x4)
2 x PCIe 4.0 x1
Úložisko

3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, s M Key, Typ 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes)

2nd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, s M Key, Typ 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes storage devices support

AMD X570 chipset :
1 x M.2 Socket 3, s M Key, Typ 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes)
8 x SATA 6Gb/s port(s)


Podpora Raid 0, 1, 10

LAN Gigabit,Realtek L8200A
Wifi Intel® Wireless-AC 9260
Wi-Fi 802.11 a/b/g/n/ac
Podpora dual band frekvencií 2.4/5 GHz
Podpora MU-MIMO
Podpora kanálov: HT20/HT40/HT80/HT160. Až do výšky 1.73Gbps
Bluetooth Bluetooth 5.0
Audio

Realtek ALC S1200A 8-Channel High Definition Audio CODEC

USB porty 6 x USB 3.2 Gen 1
3 x USB 3.2 Gen 2
4 x USB 2.0

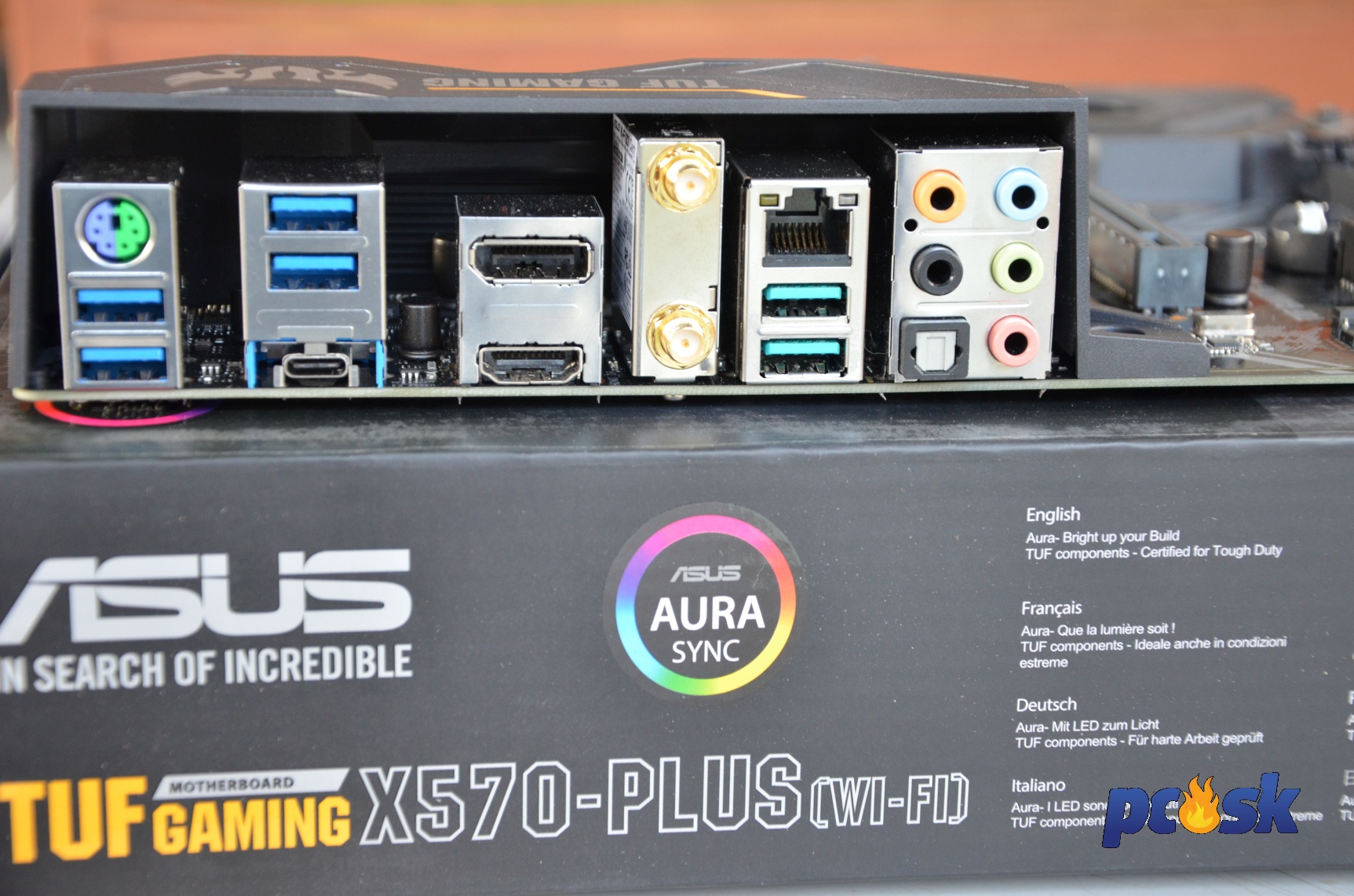

Zadný panel

3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x PS/2 keyboard/mouse combo port(s)
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
1 x Optical S/PDIF out
5 x Audio jack(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A + USB Type-CTM)
ASUS Wi-Fi module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0)

Interné konektory 2 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & X4 PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & X4 PCIE mode)
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
3 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Clear CMOS jumper(s)
1 x COM port header
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Príslušenstvo Používateľský manuál
I/O Shield
2 x SATA 6Gb/s káble
1 x M.2 šrauby
1 x DVD s ovládačmi a utilitami
1 x ASUS 2T2R dual band Wi-Fi
1 x TUF hráčska nálepka
1 x TUF certifikát




Asus TUF Gaming X570 Plus WiFi – Funkcie dosky

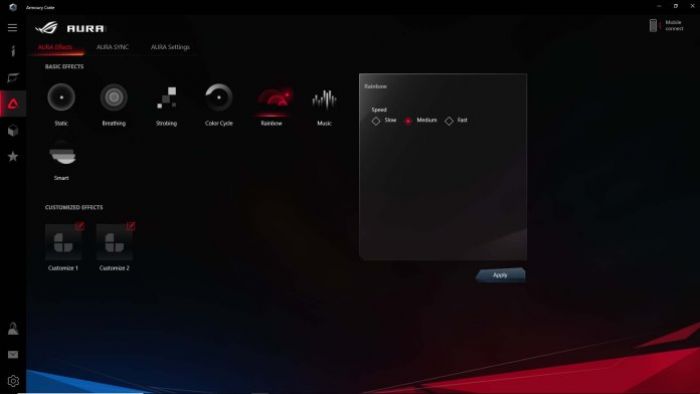

Doska je určená primárne pre hráčov a používateľov, ktorí obľubujú RGB osvetlenie  a chcú si vyladiť PC aj po tejto stránske. Doska podporuje RGB Aura Sync s pomocou ktorého si môžete synchronizovať RGB osvetlenie kompatibilného hardvéru v PC a nastaviť ho podľa seba. Aura Sync ovládate pomocou programu Armoury Crate vo windowse.


Armoury Crate neslúži len k ovládaniu Aura Sync. Pomocou neho si môžete stiahnuť potrebné ovládače, utility, bios, zobrazí vám informácie o procesore (vyťaženosť, frekvenciu, napätie) a mnoho iných vecí. Armoury Crate jednoducho povedané slúži na ovládanie funkcií, ktoré doska ponúka.

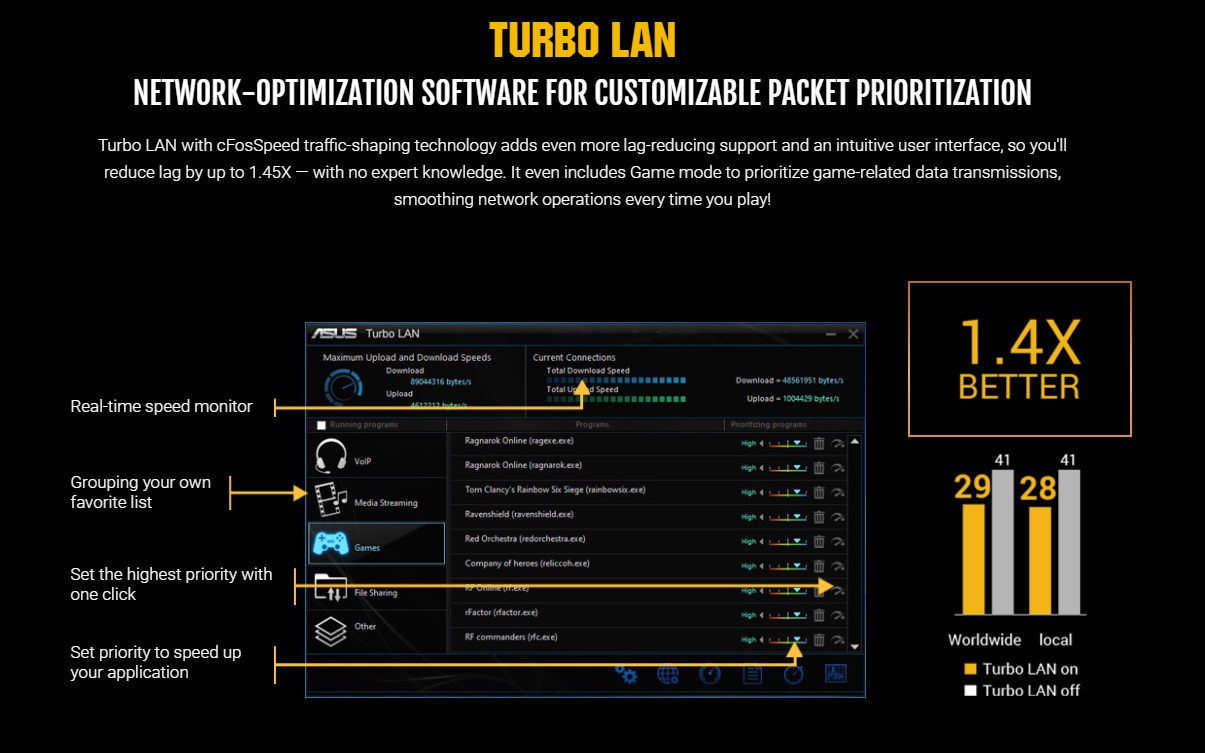

Asus do TUF X570 Gaming Plus osadil gigabitovú sieťovku L8200A na ktorej spolupracoval s firmou Realtek. Táto výkonná sieťovka dokáže zoptimalizovať prenos dát a znížiť tak latenciu. Toto určite ocenia hlavne hráči online hier. Samozrejmosťou je kvalitné internetové pripojenie. Pre čo najlepšie nastavenie sieťovej karty, slúži softvér Turbo Lan, v ktorom si môžete nastaviť prioritu jednotlivých programov, ktoré potrebujú využívať internetové pripojenie. Naša doska ma naviac WiFi modul a tak sa je možné okrem LAN pripojenia, pripojiť aj na WiFi sieť. Podľa Asus je možné za optimálnych podmienok dosiahnuť rýchlosť až 1.73 Gbps.

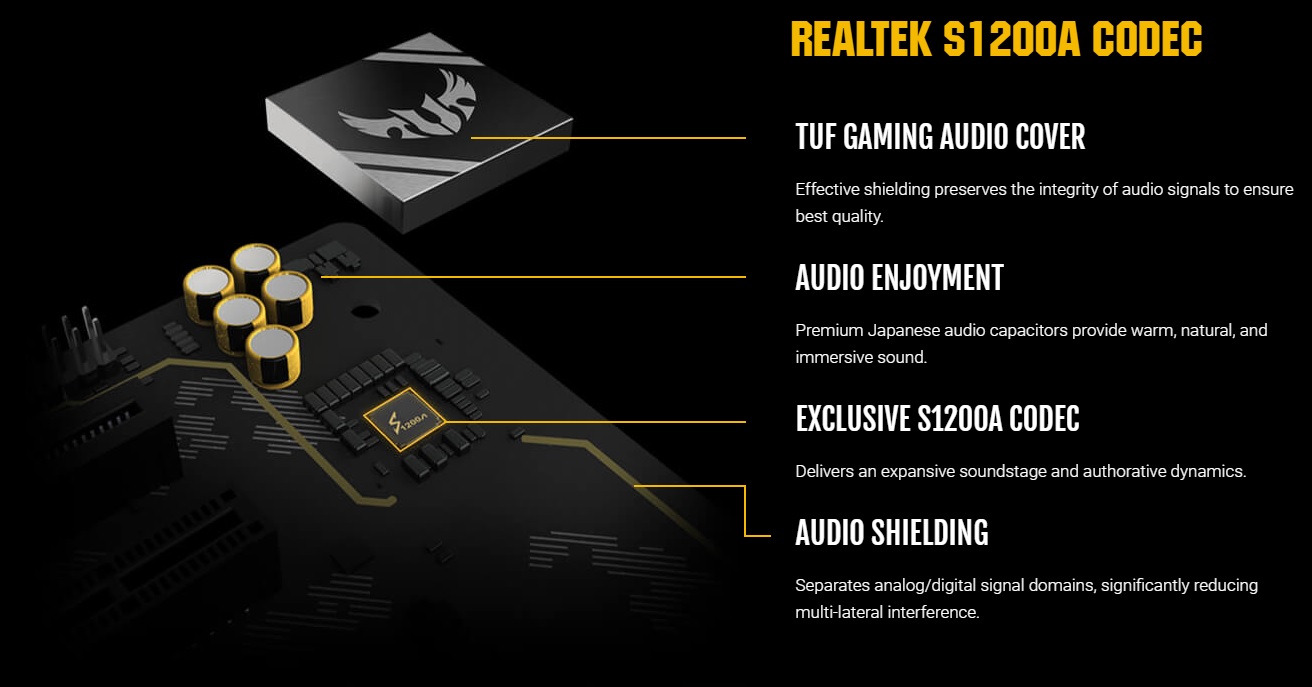

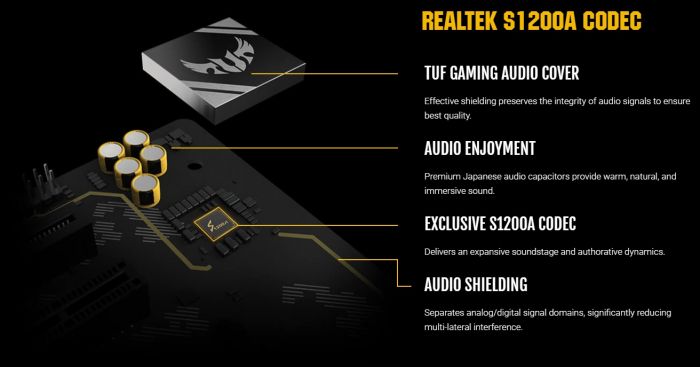

Okrem kvalitnej sieťovej karty v TUF je osadená aj výborná zvuková karta S1200A, na ktorej rovnako ako pri sieťovej karte, spolupracoval Asus s Realtekom. Zvuková karta na výstupe dokáže poskytnúť zvuk až 108db a určite uspokojí aj náročnejších používateľov.

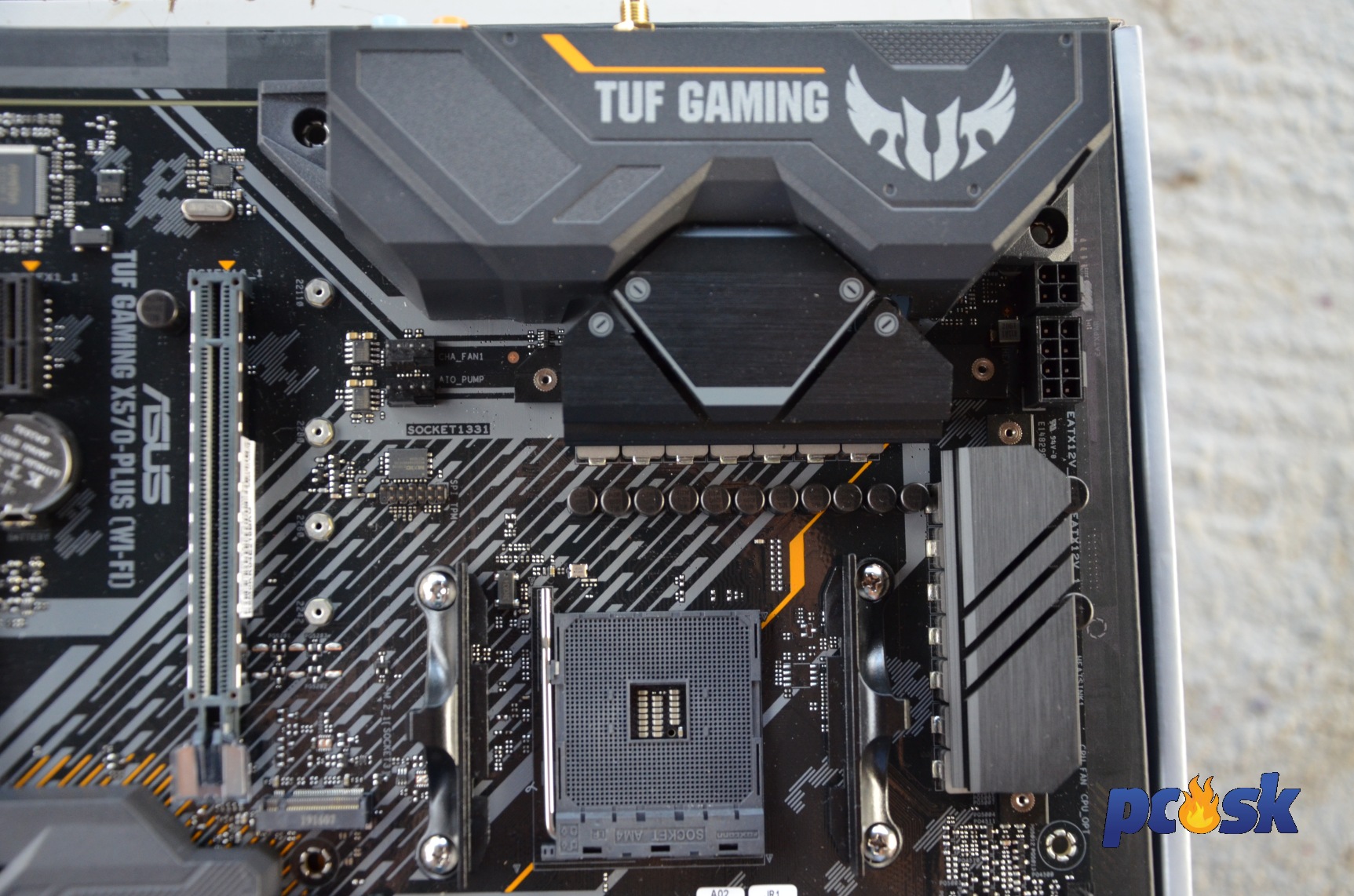

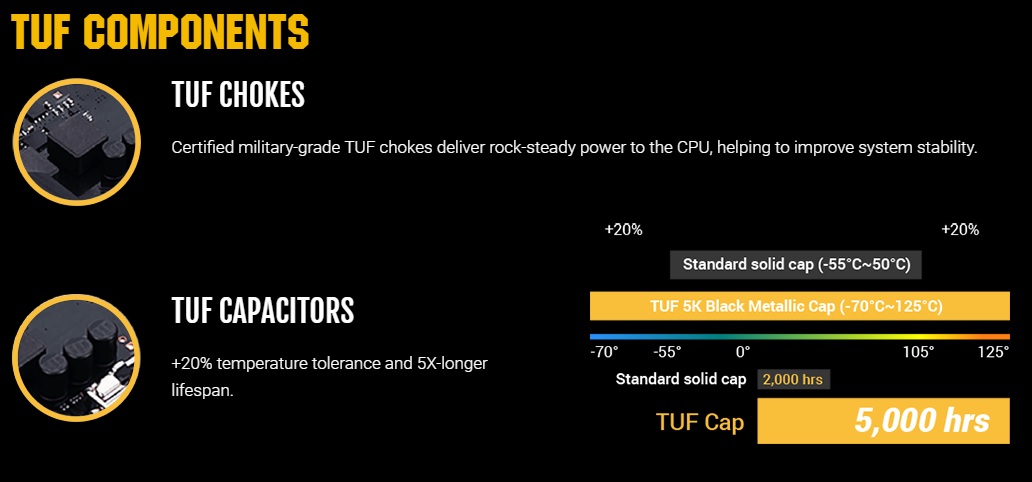

K doske dostanete aj spomínaný TUF certifikát odolnosti a ten doska nedostala len tak. Na doske sú použité veľmi kvalitné komponenty, niektoré majú dokonca aj vojenskú certifikáciu, a zabezpečia tak lepšiu reguláciu napájania pre procesor a zvyšujú stabilitu systému.

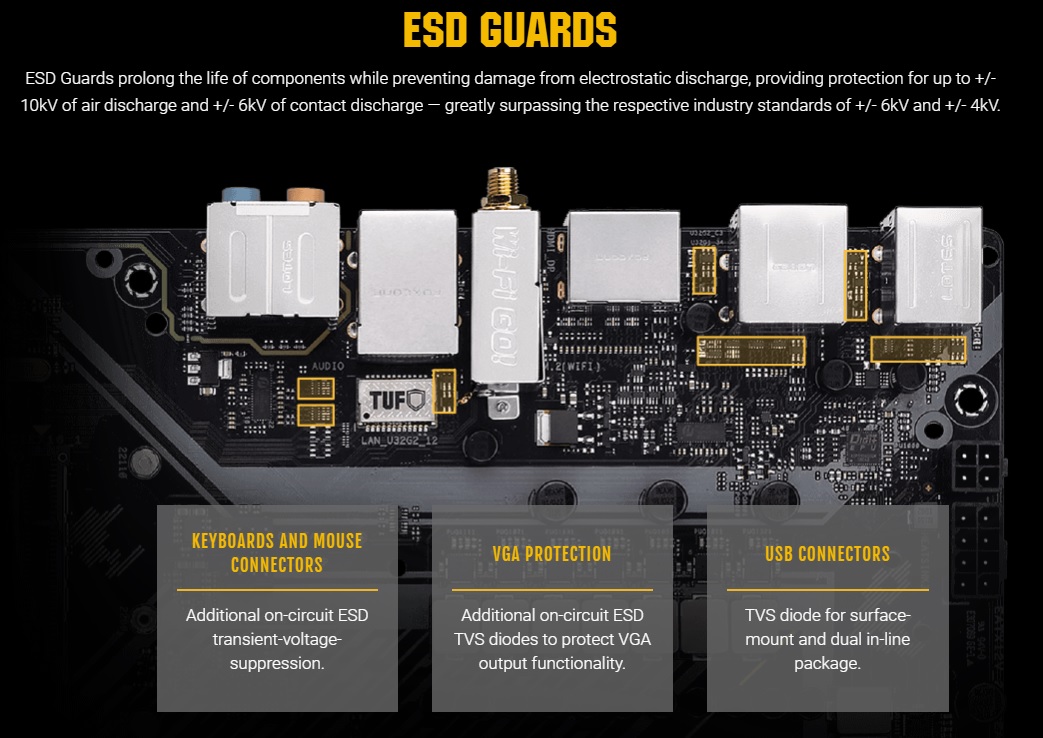

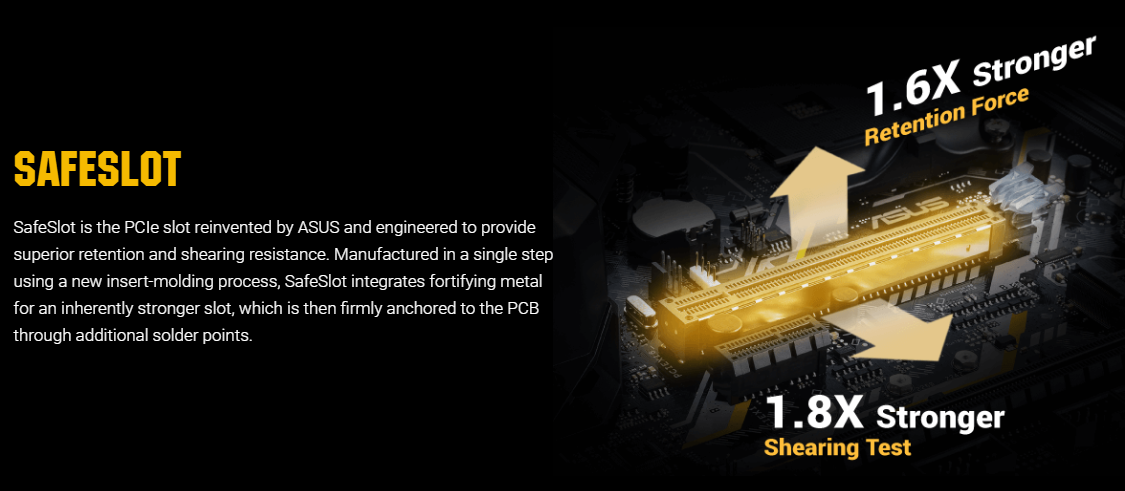

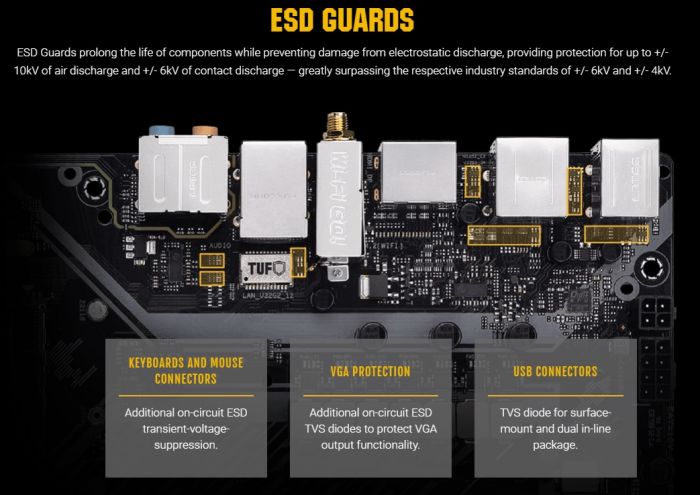

Okrem TUF odolnosti doska poskytuje aj zvýšenú ochranu. Tá je napríklad v podobe ESD ochrany, ktorá chráni dosku pred elektrostatickým nábojom, úderom blesku, zosilneným PCIe slotom alebo oceľovým zadným I/O panelom, ktorý má podľa Asusu 3x dlhšiu životnosť ako klasické I/O panely.


Asus TUF Gaming X570 Plus WiFi – BIOS


Dosku budete hlavne ovládať cez spomínaný program Armoury Crate. Ten poskytuje väčšinu možností toho čo nastavíte v BIOSe. Do BIOSu budete vstupovať prevažne ak sa rozhodnete taktovať.
Screenshoty s popisom jednotlivých možností v BIOSe:


Úvodná obrazovka BIOSu, kde máte prehľad o procesore, RAM pamätiach, teplotách, otáčkach fanov


Z úvodnej obrazovky sa môžete dostať do menu Q-Fan Control, kde si môžete regulovať otáčky jednotlivých ventilátorov v PC. Podmienkou je samozrejme mať v PC osadené regulovateľné ventilátory

Po stlačení klávesy F7, sa dostanete do rozšíreného menu, kde nájdete  celú ponuku BIOSu


V prípade, že sa rozhodnete na doske taktovať, tak pre vás bude najdôležitejšia záložka Ai Tweaker. V nej totižto môžete meniť frekvenciu procesora, napätie, časovanie pamätí a všetko ostatné potrebné k OC.




Ak ste sa rozhodli, že nebudete regulovať Fany cez funkciu Q-Fan Control, môžete tak ešte učiniť v karte Monitor. Tá okrem možností regulácie, zobrazuje informácie o aktuálnych teplotách komponentov na doske.


Ostatné karty BIOSu ponúkajú štandardné položky ako u iných výrobcov a moc sa pri nich zrejme nezdržíte.



Asus TUF Gaming X570 Plus WiFi – Zhodnotenie, záver


Asus TUF Gaming X570 Plus Wifi nie je doska pre budget PC. Je určená hlavne náročnejším používateľom, ktorí sa neuspokoja len stým, že zapoja jednotlivé komponenty do dosky a len nech to funguje, ale chcú zo svojho PC dostať čo najviac. Chcú mať v PC niečo, čo iný výrobca na trhu neponúka.


Čo by som vytkol Asusu, že mohli viacej myslieť na používateľov, ktorý chcú taktovať. Doska ma veľmi dobre napájanie a celkovo je ako stvorená pre OC. Preto je škoda že sa na doske nenachádza tlačidlo reset BIOSU alebo možnosť nahrať dva BIOSy. Toto ale nemení fakt, že Asus TUF Gaming X570 Plus je výborný základ pre novú generáciu Ryzen procesorov.

Za zapožičanie základnej dosky TUF Gaming X570 Plus WiFi ďakujeme spoločnosti Asus
