Asus TUF Gaming X570 Plus WiFi – obrnenec pre nové Ryzeny

Dnes sa pozrieme na novú dosku TUF Gaming X570 Plus WiFi od spoločnosti Asus. Ide o dosku určenú hlavne pre novú generáciu procesorovom Ryzen. AMD nám nestihli poslať nový Ryzen procesor a tak som do dosky osadil 1 generáciu procesora Ryzen 1800X. Na moje prekvapenie sa PC zaplo úplne v poriadku a mohol som tak pokračovať v testovaní a skúmaní dosky.


Asus TUF Gaming X570 Plus WiFi – Balenie, príslušenstvo, špecifikácie

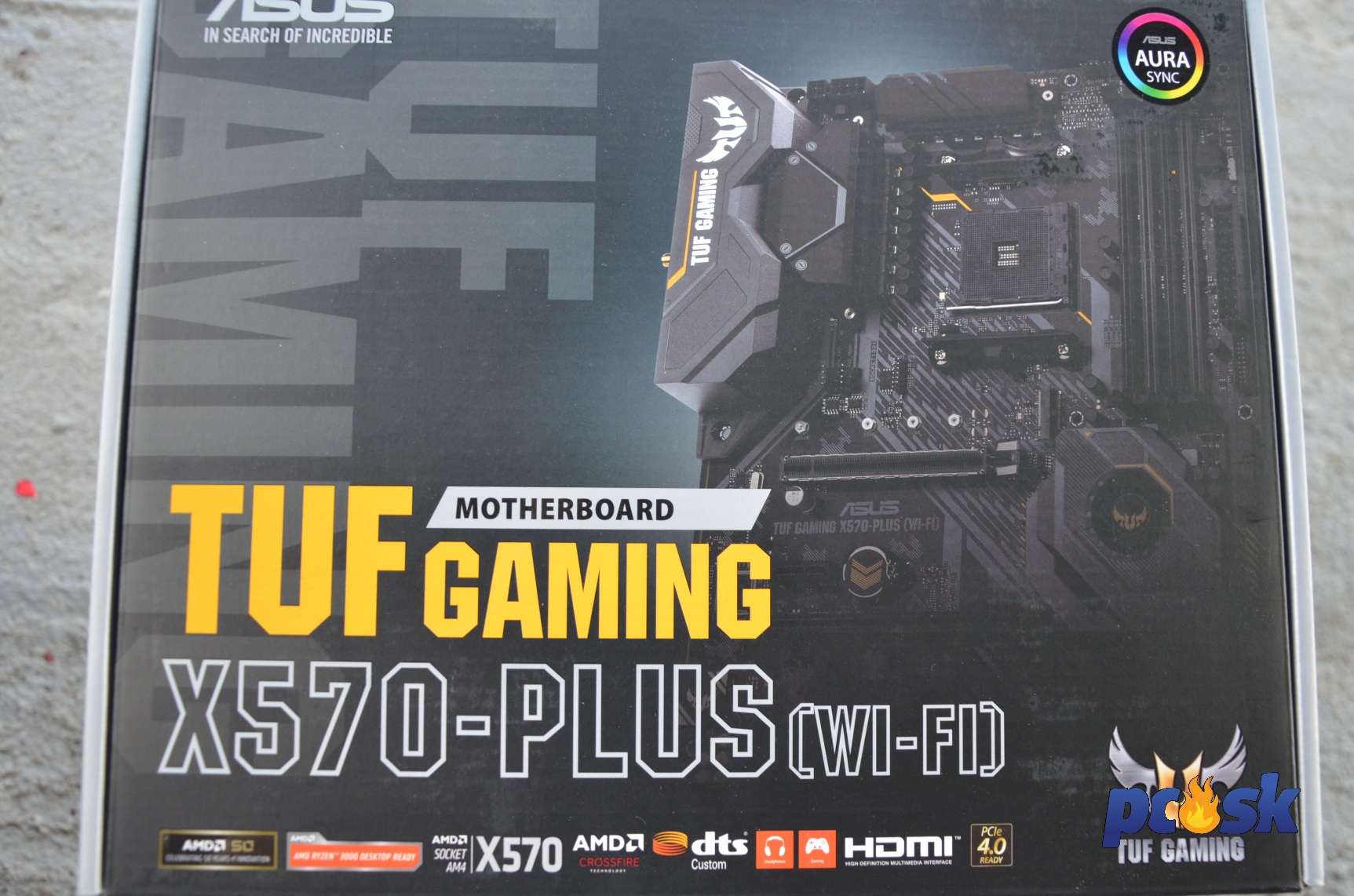

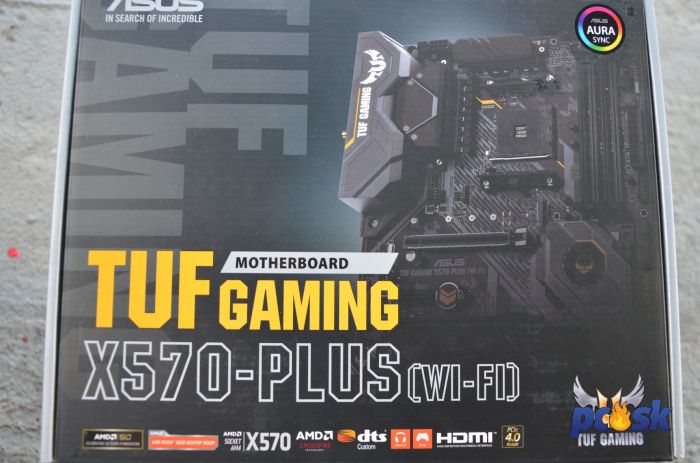

Krabica je v klasickom, pre TUF dosky charakteristickom, tmavo-sivom prevedení. Na prednej strane je umiestený obrázok dosky a žlto-bielym písmom jej názov. Na spodku prednej strany sa nachádzajú základné informácie o podporovanej technológií dosky. A samozrejme tu nesmie chýbať logo TUF GAMING.

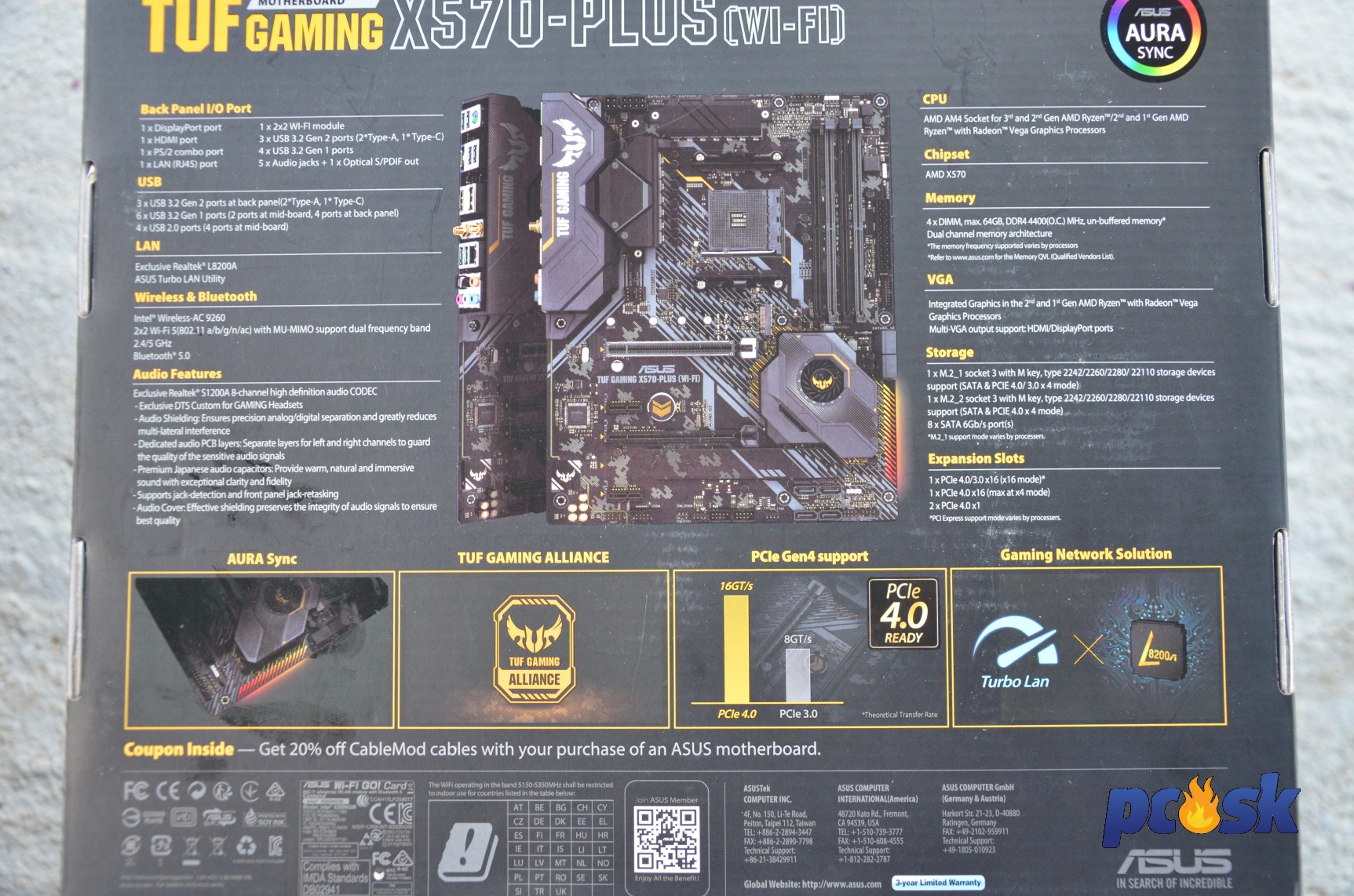

Zadnej strane dominuje obrázok dosky a jej popis. Popis je celkom podrobný a dozviete sa napríklad z neho nie len základnú informáciu o tom, že použitý zvukový čip je od firmy Realtek, ale aj jeho presný typ. Stredná časť zadnej strany krabice patrí obrázkom, z ktorých sa dozviete, že doska podporuje Aura Sync, PCIe 4.0, Turbo Lan a že patrí do TUF GAMING Aliance. Ak plánujete custom kabeláž, tak pod týmito obrázkami sa nachádza informácia, že v krabici sa nachádza kupón na ich 20% zľavu.

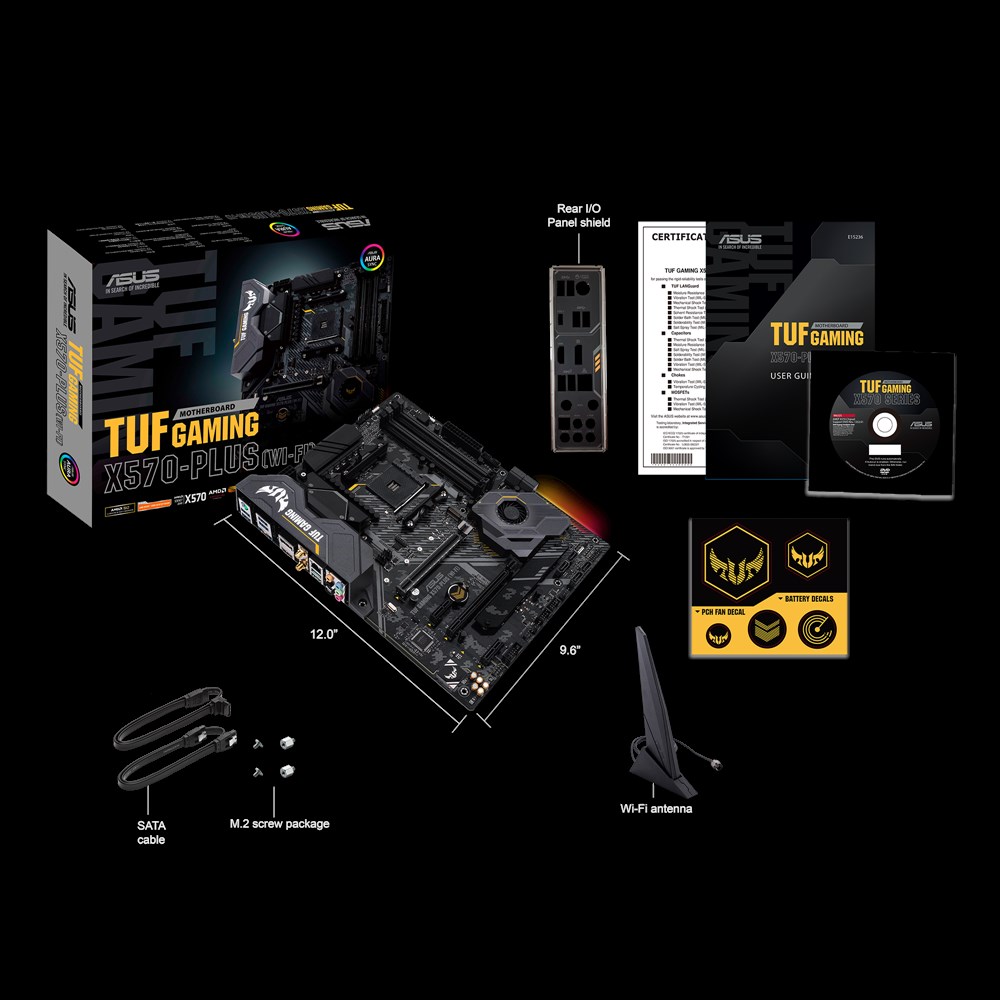

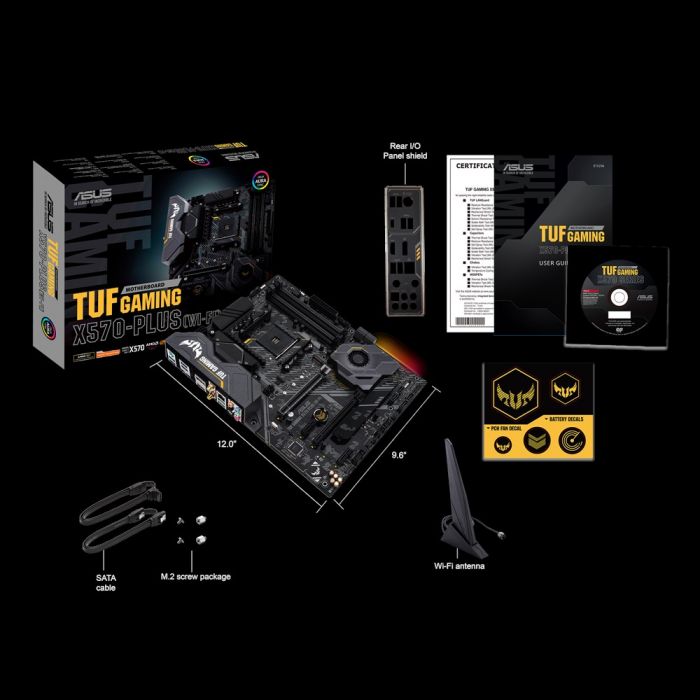

Po otvorení krabice sa na vrchu nachádza to najpodstatnejšie. Samotná základná doska. Na ľavej strane od základnej dosky, je zabalená WiFi anténa. Zbytok príslušenstva sa nachádza na spodku krabice pod základnou doskou. Nájdete v ňom I/O panel, SATA káble, šrauby pre uchytenie M.2 disku, DVD s ovládačmi (pri tejto doske by som skôr uvítal USB kľúč), manuál, TUF samolepky,  spomínaný kupón na 20% zľavu a TUF certifikát k doske.


Špecifikácia:



Asus TUF Gaming X570 Plus Wifi

Formát ATX
Socket AM4
Čipset X570
RAM

3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)
/2666/2400/2133 MHz Un-buffered Memory

2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)
/2666/2400/2133 MHz Un-buffered Memory

2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory

Dual Channel Memory Architecture

Rozšírujúce sloty 3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0/2.0 x16 (x8)
AMD X570 chipset
1 x PCIe 4.0 x16 (maximálne x4)
2 x PCIe 4.0 x1
Úložisko

3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, s M Key, Typ 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes)

2nd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, s M Key, Typ 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes storage devices support

AMD X570 chipset :
1 x M.2 Socket 3, s M Key, Typ 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes)
8 x SATA 6Gb/s port(s)


Podpora Raid 0, 1, 10

LAN Gigabit,Realtek L8200A
Wifi Intel® Wireless-AC 9260
Wi-Fi 802.11 a/b/g/n/ac
Podpora dual band frekvencií 2.4/5 GHz
Podpora MU-MIMO
Podpora kanálov: HT20/HT40/HT80/HT160. Až do výšky 1.73Gbps
Bluetooth Bluetooth 5.0
Audio

Realtek ALC S1200A 8-Channel High Definition Audio CODEC

USB porty 6 x USB 3.2 Gen 1
3 x USB 3.2 Gen 2
4 x USB 2.0
Zadný panel

3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x PS/2 keyboard/mouse combo port(s)
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
1 x Optical S/PDIF out
5 x Audio jack(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A + USB Type-CTM)
ASUS Wi-Fi module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0)

Interné konektory 2 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & X4 PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & X4 PCIE mode)
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
3 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Clear CMOS jumper(s)
1 x COM port header
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Príslušenstvo Používateľský manuál
I/O Shield
2 x SATA 6Gb/s káble
1 x M.2 šrauby
1 x DVD s ovládačmi a utilitami
1 x ASUS 2T2R dual band Wi-Fi
1 x TUF hráčska nálepka
1 x TUF certifikát
